Правила и особенности монтажа профнастила
Технология монтажа кровли из профлиста состоит из нескольких этапов:
Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.
Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)
Укрытие крыши профлистом
Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже.
Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой
Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.
Рисунок 16. Крепление коньковой планки
Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.
Рисунок 17. Схема фиксации торцевых планок
Порядок укладки и крепления листов
Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.
Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия
Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.
Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу
При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.. Инструкция по монтажу и креплению профнастила на разных участках крыши:
Инструкция по монтажу и креплению профнастила на разных участках крыши:
Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.
Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.
Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке
Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.
Рисунок 20. Фиксация листов на карнизе
Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.
Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.
-
Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.
Укладка и крепление профилированных листов показаны в следующем видео:
Виды профнастила для обшивки дома
Перед принятием решения о покупке профлиста нужно изучить его виды, представленные для потребителя. После этого остановить свой выбор на листе, наиболее подходящем для осуществления работ по обшивке фасадной части здания.
Профилированный лист изготавливают в трех видах:
- имеющий маркировку «С». Его степень жесткости подходит для отделки стен и фасадов, а так же для создания ограждений малой высоты;
- с маркировкой «Н» идеально подходит для проведения работ по кровле крыши;
- если на изделии указана маркировка «НС», его можно использовать в различных видах работ. Такие листы относят к смешанному типу.
Для проведения работ по обшивке дома с помощью профильного листа рекомендуется использовать изделие с маркировочным знаком «С».
Такая марка выпускается в нескольких подвидах, в которых начинающий мастер не заметит разницы, но опытный профессионал найдет тонкости и нюансы:
- лист с маркировкой «С8» отличается от других малым весом, но при этом повышенной прочностью;
- маркировочный знак «С10» (пример и характеристики показаны на фото выше) говорит о высоком ребре листа и его толщине, превышающей листы с пометкой «С8». Именно такие изделия рекомендуются для обшивки стен дома;
- листы «С15» создают с высокой прочностью, толщиной листа и с особой величиной волны. Они тоже идеально подходят для проведения фасадных работ.
На рынке представлены и другие виды материла, такие как С20, С13, С18, различные по высоте волны, толщине листа и другим характеристикам.
Особенности материала
Поскольку профлист делается из металла, ему свойственны все характеристики этого материала. Это изделие из тонкой листовой стали. В прочности профлиста можно не сомневаться, несмотря на его небольшую толщину, ведь поверхность изделия профилированная. Благодаря трапециевидным волнам на поверхности листа, выполняющим функции рёбер жёсткости, материал приобретает дополнительную жёсткость.
Поскольку металл подвержен коррозии под воздействием негативных факторов внешней среды, изделие производится из нержавеющей стали. Кроме этого, дополнительную защиту даёт полимерное покрытие на лицевой стороне материала. Помимо защитных функций это покрытие улучшает эстетические качества профлиста, ведь полимерный слой может иметь любую расцветку.
Среди преимуществ профнастила стоит перечислить следующее:
Оцинкованные стальные листы с полимерным покрытием практически не подвержены коррозии
Однако чтобы это было действительно так, при монтаже необходимо особое внимание уделять правильной обработке срезов.
Фасад, обшитый профлистом, надёжно защищён от механических повреждений и атмосферной влаги.
Благодаря большой площади изделия монтаж профнастила проходит намного быстрее, чем обшивка фасада сайдингом или облицовка кирпичом.
Большой выбор расцветок полимерного покрытия гарантирует, что вы найдёте материал, подходящий по цвету и стилю к вашему дому.
Профнастилом можно облицевать даже деревянный дом.
Приемлемая цена – дополнительное преимущество использования этого материала.. Среди недостатков профлиста стоит назвать низкое шумопоглощение
Если вы слышали шум от капель на карнизах во время дождя, то можете себе представить, какой гул будет от удара капель о фасад, облицованный профнастилом
Среди недостатков профлиста стоит назвать низкое шумопоглощение. Если вы слышали шум от капель на карнизах во время дождя, то можете себе представить, какой гул будет от удара капель о фасад, облицованный профнастилом.
Виды профилированного листа и его выбор для обшивки
Сейчас спектр металлических профилированных листов стал значительно шире. Найти можно абсолютно любой лист и под любые потребности. Различаются они в первую очередь по нескольким параметрам:
- материал изготовления;
- толщина;
- сфера применения;
- внешнее покрытие.
Всю информацию можно найти на маркировке листов. Как правило, она наносится на внешней или внутренней стороне. Сначала идет буква, указывающая на сферу применения, затем цифра, указывающая на толщину изделия, а затем — длина.
Самыми распространенными вариантами профилированного листа являются:
С8 – обыкновенный металлопрофиль. Идеально подходит для обшивки стен, возведения ограждений или покрытия крыш.
С18 – отличный пример кровельного материала. Прочный, с узким расстоянием между гофрами. Идеален для монтажа забора.
НС44 – прочный профильный лист. Его можно использовать не только как кровельный материал, но и для обшивки стен.
Снаружи листы покрывают специальной антикоррозийной краской. Она предостерегает металл от воздействия влаги, чтобы в последствии не возникла коррозия.
Вышеприведённые марки профлистов универсальны. Ими можно и обшить стены, и даже построить забор. Но все-же для обшивки стен строители рекомендуют использовать следующие марки: С18, С44 и Н57. Они просты в монтаже и имеют относительно высокую прочность.
Выбор должен также опираться на длину листов. Для стен лучше выбирать листы средней длины (1100 мм – 1600 мм), так как с ними проще работать. Толщина подбирается на усмотрение покупателя.
Подготовка и монтаж обрешетки
Установка профнастила выполняется на предварительно сооруженную обрешетку из досок толщиной 25-30 мм и шириной 100-150 мм. Для устройства надежного основания нужно определить оптимальный шаг крепления пиломатериалов.
Шаг обрешетки
Обрешетка бывает нескольких видов:
Сплошная – сооружается на крышах с уклоном до 15°. В этом случаем между досками надо обеспечить компенсационный зазор в пределах 5-10 мм, чтобы предупредить их деформацию из-за изменения размеров при перепадах температурно-влажностного режима.
Шаговая (разреженная) – доски монтируются с определенным шагом. Обычно применяется для кровель с уклоном более 15°.
Рисунок 12. Сплошная и разреженная обрешетка
Таблица 1. Стандартный шаг обрешетки в зависимости от марки профнастила и уклона крыши
Марка профлиста | Угол наклона кровли, град. | Толщина листа, мм | Шаг обрешетки, мм |
С-10 | до 15 | 0,5 | сплошная |
свыше 15 | 0,5 | до 300 | |
С-20 | до 15 | 0,5-0,7 | сплошная |
свыше 15 | 0,5-0,7 | до 500 | |
С-21 | до 15 | 0,5-0,7 | до 300 |
свыше 15 | 0,5-0,7 | до 650 | |
НС-35 | до 15 | 0,5-0,7 | до 500 |
свыше 15 | 0,5-0,7 | до 1000 | |
Н-60 | от 8 | 0,7-0,9 | до 3000 |
Н-75 | от 8 | 0,7-0,9 | до 4000 |
В таблице 1 представлен рекомендуемый шаг, более точный расчет лучше доверить специалистам. В этом случае при определении расстояния между досками будут учтены все без исключения факторы, включая снеговые и ветровые нагрузки в районе строительства.
Устройство обрешетки
Сооружение обрешетки для крыши из профнастила своими руками:
1. Обработать все пиломатериалы антисептическим составом для защиты от поражения грибком, плесенью и насекомыми-вредителями.
2. Поверх стропил и гидроизоляционной мембраны набить рейки контробрешетки (толщиной 40-50 мм и шириной 50 мм). Данная конструкция нужна для формирования вентиляционного зазора, который служит для вентиляции подкровельного пространства и предупреждает образование конденсата на внутренней поверхности кровельного покрытия.
Фото 13. Смонтированные рейки контробрешетки
3. Разметить на рейках контробрешетки места крепления досок обрешетки.
4. Уложить перпендикулярно стропилам доски обрешетки и выровнять их согласно разметке. Крепление начинать с карнизной доски, при этом линия карниза должна быть идеально ровной.
5. Прикрутить доски саморезами, длина которых в 3 раза больше, чем толщина пиломатериала.
Фото 14. Готовая обрешетка под укрытие крыши профнастилом
Сращивать доски по длине нужно таким образом, чтобы стык приходился на рейку контробрешетки. Места стыковки на соседних рядах не должны располагаться на одном бруске – необходимо размещать их в шахматном порядке для обеспечения повышенной надежности конструкции.
Виды профлиста для фасада
Фасад из профнастила может обустраиваться с использованием разных видов полотен. Классифицировать материал можно по профилю, а точнее, по его:
- ширине;
- высоте;
- форме;
- виду.
В зависимости от того, каковы высота и размер профиля, материал принадлежит к той или иной марке. Чем больше цифра рядом с буквой в маркировке, тем выше профиль и несущая способность, ведь ребра имеют более внушительные размеры, а металл – хорошие толщину и жесткость.
Перед тем как заниматься обшивкой фасада профлистом, следует учесть, способен ли фундамент, а также стены выдержать дополнительные нагрузки, ведь профлист с увеличением толщины будет иметь более внушительную массу.
Если есть желание выполнить обшивку стен, ограничившись скромным бюджетом, следует выбрать тонкий профлист. Этот показатель у материала начинается от 0,35 и заканчивается 1,2 мм. Материал эконом и суперэконом класса — это полотна самой меньшей толщины, максимальное значение которой достигает 0,4 мм.
Плюсы и минусы отделки фасада профлистом
Помимо внешних стен дома, можно отделать профлистом еще и цоколь. У такой облицовки есть множество преимуществ. Во-первых, она отличается прочностью. Во-вторых, за ней легко ухаживать. В-третьих, внешние стены хорошо противостоят ультрафиолету и практически не выгорают. Монтаж профлиста на фасад следует осуществить еще и по причине упругости материала. Сам материал обходится довольно дешево, а работы с ним не сопровождаются большими расходами. Дом, обшитый по такой технологии, имеет облицовку, которая устойчива к коррозии и воздействию температур.
Но описываемая отделка имеет и свои недостатки. Например, она хоть и выдерживает высокие температуры, но человек, прикоснувшись к такой стене в жаркую погоду, может получить ожог. Устойчивость к коррозии тоже является относительной, ведь на срезах металл подвержен негативным влияниям. Стены из профнастила являются еще и довольно шумными. Это особенно заметно во время косых дождей. Но бонусом такой облицовки выступает то, что влага не проникает под обшивку дома благодаря утеплителю и дополнительным слоям — ветро- , влаго- и гидрозащите.
Стоимость
Прежде чем приступить к отделке стен дома, следует поинтересоваться стоимостью материала. Цена будет зависеть от вида профлиста для обшивки. На цену еще влияет и цвет. Если толщина материала составляет 0,45 мм, то за его квадратный метр придется заплатить 254 руб. Речь идет о бесцветном полотне с цинковым покрытием. При увеличении толщины до 0,8 мм за материал придется заплатить 875 руб. за квадратный метр. Цвет полотна будет белым, а в виде покрытия используется полиэстер.
За толщину в 0,9 мм потребитель заплатит 700 руб. за квадратный метр. Цена здесь ниже, чем у полотна с менее внушительной толщиной по той причине, что материал является бесцветным, а в виде покрытия выступает цинк.
Облицовка фасадов профнастилом с одновременным утеплением
Повсеместное массовое утепление фасадов жилых домов вызвано ужесточением практически во всех странах нормативов энергосбережения, а также значительным ростом цен на энергоносители в течение последних 15-20 лет.
Добиться требуемых показателей энергосбережения с использованием традиционных строительных материалов достаточно сложно. Для этого приходится в некоторых регионах строить здания со стенами из кирпича толщиной более 1 м. А это увеличивает затраты на все строительные конструкции, начиная с фундаментов зданий и сооружений. Поэтому все чаще вопросы утепления фасадов решаются с помощью современных эффективных теплоизоляционных материалов.
Теплопотери многих жилых зданий уменьшают с помощью пенополистирольных и пенополиуретановых плит. Важным достоинством этих материалов является негигроскопичность.
Они крепятся непосредственно к стене здания с помощью анкеров и клеевых составов на цементной основе. Затем их поверхность шпаклюется и окрашивается водоэмульсионными красками. Технология очень проста и не требует значительных затрат. Но экологически чистыми такие материалы назвать достаточно сложно, при температуре порядка 60° пенополистирол начинает разлагаться. Кроме того такие утеплители пожароопасны, да и срок их эксплуатации невелик.

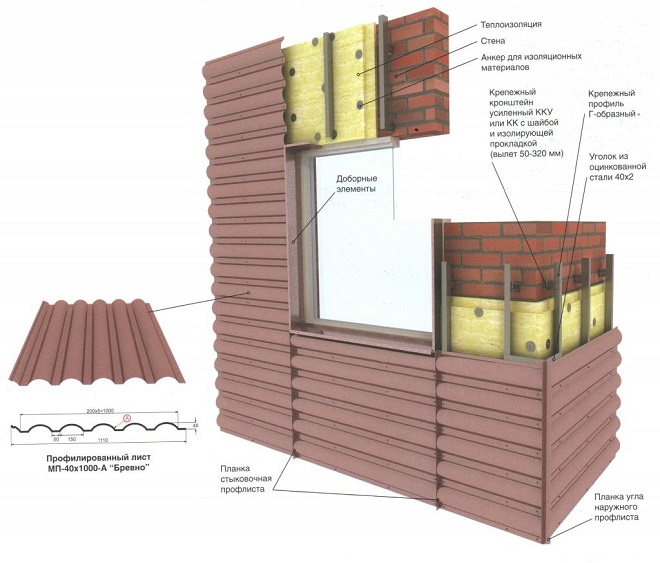

Облицовка фасадов профлистом имеет ряд бесспорных преимуществ перед описанной выше технологией. Монтаж фасада из профлиста к стене здания предполагает крепление специального каркаса, поэтому между теплоизоляционным слоем и профнастилом можно создать промежуток, который обеспечит циркуляцию воздуха между утеплителем и облицовкой. Такие фасады из профлиста называют вентилируемыми.
Кроме того, обшивка фасада профнастилом позволяет использовать теплоизоляционные материалы из минеральных и базальтовых волокон, которые размещаются в этом самом вентиляционном зазоре. Эти материалы более экологичны и абсолютно пожаробезопасны, а избыточная влага эффективно удаляется из слоя утеплителя благодаря вентиляционному промежутку.

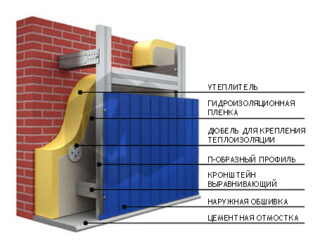

Вентилируемый фасад можно представить как слоеный пирог, состоящий их слоя пароизоляции, утеплителя, специальной пленки, называемой ветровым барьером, металлического каркаса и наружного слоя из профнастила.
Расчет количества профнастила для обшивки дома снаружи
Самым ответственным моментом является расчет количества используемого материала. Ведь если приобрести меньше, чем требуется, то в будущем это может вызвать массу проблем. Как минимум – отсутствие листов подобного цвета на складе.
Замеры можно провести обыкновенной рулеткой или мерной лентой. Измеряются всего 2 параметра – длина и ширина стен дома. В последствии оба показателя перемножаются, в результате получаем необходимую площадь.
При расчёте площади стен не стоит сразу высчитывать окна и дверные проемы. Площадь считается по полной стене. Так в будущем будет намного проще монтировать листы, а также останутся лишние отрезки.
Помимо стен нужно посчитать площади фронтонов. Считать нужно так: высота умножается на длину и делится пополам – обыкновенная формула по нахождению площади треугольника. Полученный результат удваивается, так как в доме их, как правило, 2 (если больше, то умножается на их количество).
Полученные площади фронтонов и стен складываются в сумму. Теперь стало ясно, сколько необходимо площади профлиста. Осталось посчитать их количество. Для этого длина листа умножается на его ширину, в результате получается площадь одного листа. Общую площадь делим на площадь одного листа и в ответе получаем количество. Если оно не круглое – то нужно округлить в большую сторону.
Вот так можно быстро произвести расчет точного количества листов профнастила. Не обязательно пользоваться услугами выездных замерщиков.

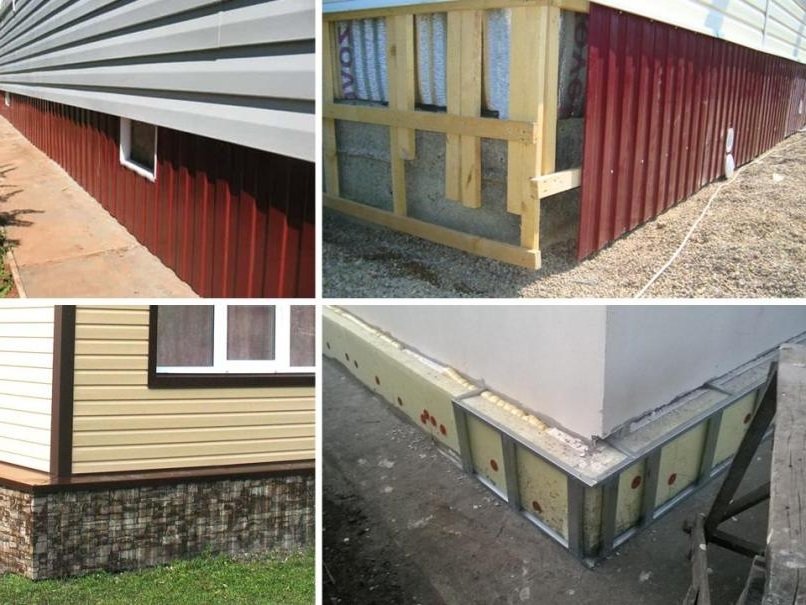

Обшивка профлистом цоколя и фундамента
Цоколь и фундамент обшивается в последнюю очередь. Здесь времени потребуется еще меньше. Для начала устанавливается обыкновенная деревянная или металлическая обрешетка. Она может быть небольшой относительно ширины пролетов.
Теперь проводится утепление. В получившиеся полости укладывается утеплитель, снаружи все накрывается защитной пленкой. Теперь можно фиксировать сами листы. Технология здесь такая же, как в случае с монтажом на стене. Сверху конструкции может получиться отверстие. Его необходимо покрыть водоскатным защитным профилем.
Можно обойтись и без утеплителя, но лучше не пренебрегать данным моментом. В противном случае в доме может возникнуть сырость. Обшивка стен дома профилированным металлическим листом – занятие доступное каждому. Справиться с ним может каждый, если работать в соответствии с технологией монтажа. Данная статья позволит сделать это не только быстро, но и максимально качественно!
Расчет материалов
Определить расход на 1 м2 — значит понять, сколько конкретно материала надо заказывать. И торопиться при оценке требуемого количества точно не стоит, как и чрезмерно доверять онлайн-калькуляторам. Практика показывает, что они выдают только очень приблизительные цифры. Решающее значение при расчётах имеет длина профильного листа. Для фасадов заказывают профлист, равный высоте стены — так что с этой стороны особых неожиданностей возникать не должно.
Типовая ширина листов всегда равна 125 см за редким исключением у отдельных изготовителей. При этом реальная рабочая ширина может существенно отличаться в зависимости от параметров волн. Дополнительно нельзя забывать про укладку на обрешётку или иной каркас, про необходимый нахлёст между соседними листами. А вот длину ската можно не учитывать — этот параметр актуален только для кровельных сборок.

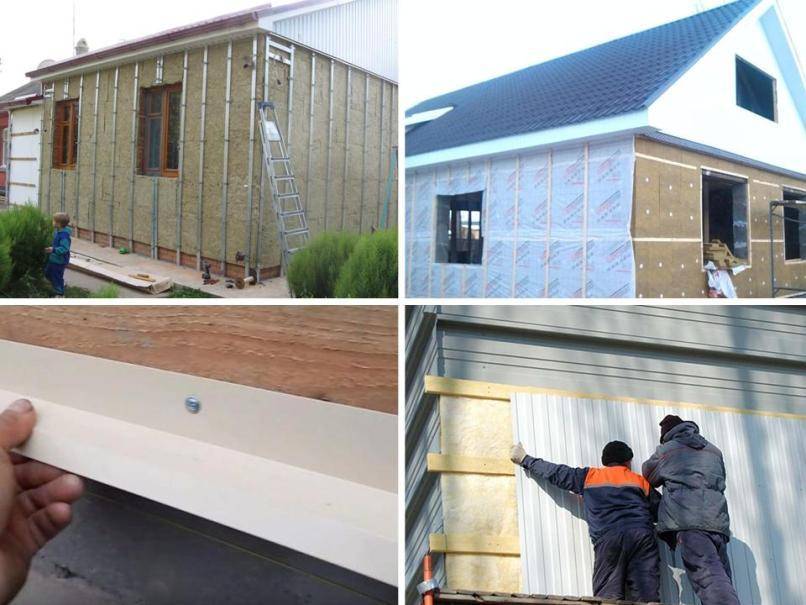

Обшивка дома профнастилом своими руками

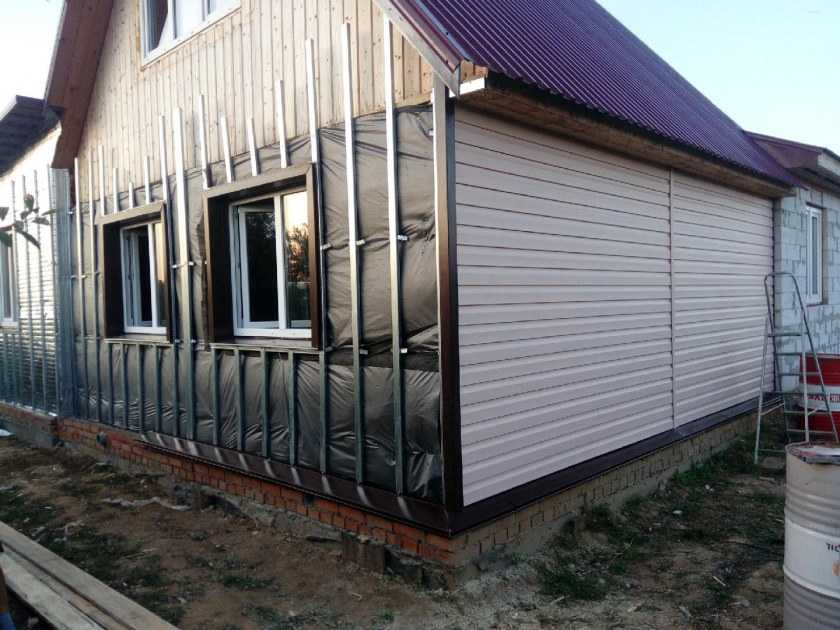

Металлический каркас поверх утеплителя
Перед тем как обшить дом стеновым профлистом своими руками, нужно изучить технологию устройства вентилируемого фасада. Она предполагает монтаж каркаса, утепление конструкции, устройство гидроизоляции, обшивку профилированными листами. Между отделочным материалом и теплоизоляцией остается воздушный зазор. Он необходим для отведения лишней влаги, предотвратит скопление конденсата, образование плесени. Этапы работы:
Подготовка
Отделка дома металлопрофилем начинается с подготовки поверхности стен. С них удаляются все имеющиеся элементы: водосточная система, наличники, отливы, светильники и другое. Старая отделка удаляется полностью. Проводится ревизия стен, обнаруженные трещины заделываются цементным раствором, в деревянных домах специальной шпаклевкой. Поверхность тщательно очищается от пыли и загрязнения, затем обрабатывается грунтовкой с антисептиком. Пропитка наносится в два слоя. Такая защита обязательна для построек из дерева.
Разметка
Выполняется горизонтальная и вертикальная отбивка с применением строительного отвеса, лазерного или пузырькового уровня. Намечаются оси, которые будут служить ориентиром для последующей разметки. На стенах с помощью рулетки определяются места крепления подвесов для направляющего профиля. Расстояние между отметками равняется шагу обрешетки. Отдельно размечается место монтажа профиля вокруг проемов.
Монтаж кронштейнов
По нанесенной разметке перфоратором в стене сверлится отверстие до 100 мм под крепеж кронштейнов. На каждый требуется 1-2 пластиковых дюбеля с саморезами. Под кронштейном размещается паронитовая прокладка, предотвращающая образование мостиков холода. Детали должны надежно фиксироваться, их расположение в одной плоскости проверяется уровнем.
Сборка каркаса

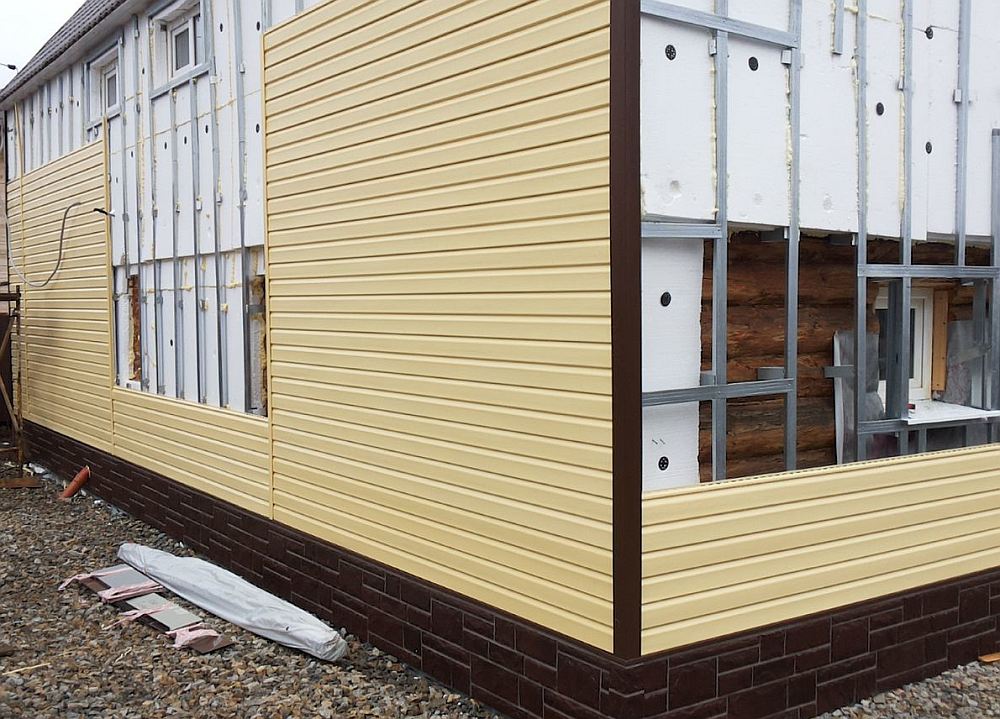

Отделывать стены можно, закрепляя профлист горизонтально или вертикально. От выбранного способа зависят особенности монтажа каркаса. Направляющие устанавливаются перпендикулярно отделке. Обрешетка под профнастил собирается из металлического профиля различной конфигурации или деревянных брусков. Во втором случае материал обязательно пропитывают антисептиком. Вертикальный профиль крепится к кронштейнам саморезами. Для усиления жесткости каркаса выполняются горизонтальные перемычки.

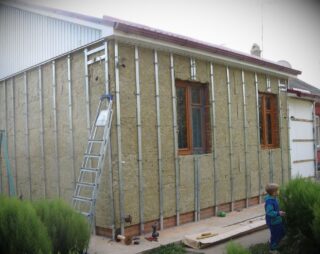

Утепление
В качестве утеплителя используют жесткие базальтовые плиты или пенополистирол. Минераловатные изоляторы предпочтительней, они обеспечивают паропроницаемость стен, не горят, не деформируются со временем. Теплоизоляция плотно укладывается между направляющими. Для фиксации требуется 5 тарельчатых дюбелей с широкой шляпкой – 4 устанавливаются по краям, 1 в центре. Пенопласт фиксируется к стене с помощью клеевого раствора. Поверх теплоизоляции крепится ветро и пароизоляционная пленка. Полотна укладываются с нахлестом 10-20 мм, склеиваются строительным скотчем. Материал защищает утеплитель от влаги выдувания. Пленка крепится к каркасу саморезами.

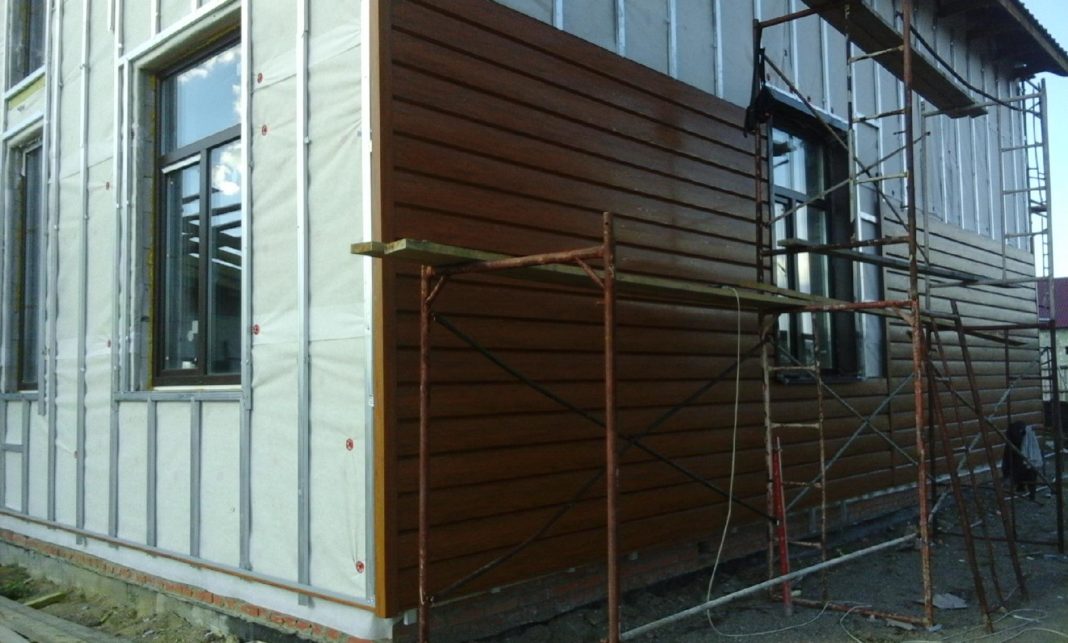

Монтаж профнастила
Первыми устанавливаются доборные элементы. В нижней точке крепится цокольная планка, проверяется ее горизонтальность. По периметру оконных и дверных проемов прикручиваются откосные планки. Следующим на всю высоту стены устанавливается внешний уголок. Для фиксации применяются оцинкованные саморезы с резиновой шайбой. При закручивании оставляется зазор в 1 мм для теплового расширения металла.
Профнастил кроится по нужному размеру. Для разрезания металлических листов используются специальные ножницы. Болгаркой работать быстрее, но применение приводит к нарушению полимерного покрытия и последующей коррозии. Крепление металлопрофиля осуществляется саморезами, выбранными в цвет полимерного покрытия. Листы устанавливаются с перехлестом в одну волну, монтаж начинается от угла дома. Каждая панель выравнивается по уровню и прикручивается с шагом через 1-2 волны. В местах примыкания профлистов нахлест фиксируется саморезами с шагом 50 см. Все саморезы должны располагаться на одной линии. По такой технологии нужно отделать все стены здания.
Облицовка фронтона
Перед обшивкой пространства под крышей выполняется чертеж и точный расчет материала. Выполняется подрезка профилированных листов по нужной форме. Собирается каркас из бруса или металлического профиля. До монтажа отделки фронтон утепляется. Для фиксации листов в нижней части конструкции устанавливается отлив, а под крышей финишная планка. Профнастил крепится к обрешетке так же, как материал на стенах.
Советы по выбору профнастила
При покупке профлиста следует смотреть, в первую очередь, на внешний вид материала: лист должен быть ровным и эластичным. О не качественном товаре можно судить, если на листе имеются различные дефекты и неровности
При выборе цветных листов обратите внимание на равномерное нанесение краски без лущений. Также необходимо проверить прочность материала: при его сгибании форма должна приобрести первоначальный вид, если материал гнётся, следует отказаться от данной продукции
Профнастил – идеальный прочный материал не только для домов. Очень хорошо используется облицовка таким материалом для гаражей, ангаров, сараев, балконов, производственных зданий. Поскольку лист большой – это позволяет быстро обшить дом, прикрепляя листы на готовую обрешетку, фиксируя цинковыми саморезами с применением водонепроницаемых прокладок.
