Как изготовить деревянную приставную лестницу – пошаговая инструкция для новичков
Возможно, наши советы будут немного широко расписаны, но повторяем, что это инструкция именно для начинающего строителя, который первый раз берет в руки все инструменты и пытается выяснить, как сделать приставную деревянную лестницу своими руками. Рассмотрим весь процесс пошагово с учетом всех мелочей.
ШАГ 1. Изготовление тетивы лестницы (опорных балок). Они должны быть одинаковой длины, допустим, ровно 5 метров. С одного края каждой тетивы срезаем под углом кусок дерева для лучшего сцепления с почвой – это будет низ лестницы. Теперь укладываем на ровной поверхности 2 балки так, чтобы между нижними концами было расстояние примерно 65 сантиметров (ширина приставной лестницы внизу), а между верхними – 40 сантиметров. Лучше будет зафиксировать тетивы в таком положении любым удобным образом.
ШАГ 2. Делаем «зазубрины». Отступаем от низа лестницы 35-40 сантиметров и наносим поперечные метки на деревянные балки каждые 30 сантиметров – это будет частота установленных ступенек. Затем ровно по меткам делаем запил на глубину 2 сантиметра. Выше метки (5 см) устанавливаем стамеску (или наш самодельный таежный топорик ) под углом 30 0 лезвием, направленным к метке, и понемногу забиваем его, чтобы он сколол кусок древесины, образуя на месте метки небольшую ступеньку. Так надо проделать со всем метками на тетиве. Пазы желательно обработать лакокрасочными изделиями для защиты от коррозии.
ШАГ 3. Изготовление ступенек. Нам потребуются деревянные бруски длинной 60 сантиметров (потом мы лишнее сверху лестницы отрежем), с параметрами сторон примерно 40х25 мм. Нарезаем их с помощью ножовки, надо использовать только древесину без сучков и трещин. Таких ступеней должно быть около 15 штук (для лестницы 5 м высотой).
ШАГ 4. Установка ступеней деревянной лестницы. Ступень вставляется в сделанный нами на тетиве паз (зазубрина сколотая), прибивается гвоздем или прикручивается шурупом к основному брусу. Так надо проделать со всеми отпиленными ступеньками, после чего срезать по бокам лишнюю древесину, ведь на верх лестница сужается и брусья длинной 60 см будут обязательно больше, чем ширина лестница.
ШАГ 5. Установка стяжек. Если вы хотите их установить, тогда надо в тетиве под нижней и верхней ступенькой сверлить 2 сквозных отверстия 10 мм диаметром, ссунуть шпильки, поставить по шайбе и сверху накрутить 2 гайки, которые затянуть ключами между собой.
Важно: требования к деревянным приставным лестницам могут быть разными, но многие предпочитают еще надевать башмаки безопасности. Это резиновые накладки или штырьки на нижние опоры лестницы
Они предотвращают скольжение на твердых и мокрых поверхностях, обеспечивая максимальную безопасность строителя.
Теперь можно считать, что мы уже изготовили своими руками деревянную приставную лестницу и надо просто шлифовать ее наждачной бумагой и сделать производственное испытание. При слишком большом угле использования приставной лестницы, необходимо использовать страховочные зацепы. Это может быть металлический крюк к самой верхней ступеньке.
Как сделать приставную деревянную лестницу в домашней мастерской
Самый оптимальный способ крепления ступеней к тетивам – сделать в тетивах пазы (врезки), в которые вставляются ступени и закрепляются саморезами. Для того, чтобы ступени на лестнице располагались абсолютно ровно, разметку под них на тетивах лучше всего делать одновременно, положив обе тетивы рядом друг с другом.
Тетивы и ступени необходимо обработать рубанком и хорошо зачистить. С помощью стамески по разметке по всей длине тетив вырубаются пазы для ступеней. Чистовая обработка пазов делается напильником – так вы сделаете поверхность более ровной. Боковая поверхность ступеней и пазы смазываются столярным клеем, после чего ступени вставляются в пазы. Чтобы убедиться, что ступеньки установлены ровно, воспользуйтесь уровнем. После того, как клей подсохнет, можно закрепить ступени с помощью саморезов.
Откроем маленький секрет. Когда лестница будет готова, вы можете обнаружить, что в местах соединения ступеней и опор остались щели: даже при максимально качественной обработке дерева соединить элементы конструкции так, чтобы мест соединения не было видно, невозможно. Чтобы убрать эти щели, сделайте так называемое «жидкое дерево»: смешайте клей ПВА и оставшиеся после зачистки лестницы опилки до консистенции густого теста и замажьте получившейся пастой все щели.
Для того, чтобы конструкция получилась более устойчивая и безопасная, опоры скрепляются таким образом, что ширина лестницы внизу чуть больше, чем вверху – то есть длина ступеней у вас будет разной. На фото ниже показан пример именно такой деревянной приставной лестницы своими руками.
Деревянная приставная лестница
После того, как лестница готова, ее необходимо покрыть морилкой, а при желании дополнительно обычным бесцветным лаком, который позволит сделать изделие чуть более долговечным, защищая от влаги и других неблагоприятных условий.
Если лестница предполагает использование не только в доме, но и на улице, ножки обязательно следует закрыть специальным резиновым башмаком. Это предотвратит их загнивание и сделает конструкцию более устойчивой.
Если вы делаете приставную лестницу из дерева своими руками высотой более трех метров или просто хотите, чтобы конструкция была максимально прочной и надежной, ей можно придать дополнительной жесткости за счет скрепления тетив несколькими металлическими стяжками на болтах. Достаточно будет 3-4 таких жестких креплений.
Кстати, можно сделать и совсем простейшую конструкцию. Для ее изготовления понадобится буквально несколько часов, однако и будет она наименее удобная.
Те же самые бруски для ступеней вы просто привинчиваете шурупами к передней поверхности брусков-тетив, не утруждая себя вырезкой пазов и состыковкой их уровня на обеих опорах. Вот так, как на фото ниже:
Так выглядит самая примитивная деревянная приставная лестница, какую можно сделать своими руками
Для изготовления деревянной приставной лестницы своими руками вам понадобятся:
- пила;
- рубанок;
- стамеска;
- напильник;
- дрель;
- шлифовальная машинка;
- уровень;
- столярный клей;
- верстак.
Точно,и саморезы там же(если не секрет,сколько лестниц сделали?)
Лично я не сделал ни одной. Но это не означает. что я ничего не понимаю. Как я уже писал в предыдущих постах, мне довелось видеть работу неплохих мастеров. Возможно для элитных лестниц такое решение и неприемлемо, но у меня лестница — из сосны на даче. Все очень аккуратно, шляпки саморезов зашпаклеваны тонированной шпаклевкой. Прочность и жесткость конструкции- выше всех похвал.
А в связи с чем если не секрет такая ирония?
Плюсы и минусы деревянной лестницы
Делая выбор в пользу деревянной конструкции, люди обычно руководствуются следующими критериями:
- невысокая стоимость необходимых материалов;
- простота самостоятельного изготовления;
- небольшой вес конструкции;
- многие хозяева предпочитают использовать в доме и саду изделия из натуральных материалов;
- минимум инструментов для работы;
- сухая древесина является диэлектриком, деревянная лестница безопаснее при электромонтажных работах.
Однако следует помнить, что минусы у такого изделия тоже присутствуют:
- дерево — менее прочный материал, по сравнению с металлом;
- чтобы лестница прослужила долго, необходимо хранить ее в сухих проветриваемых помещениях;
- со временем деревянная лестница рассыхается и теряет внешнюю привлекательность;
- чтобы эксплуатация была безопасной, следует каждые полгода проверять прочность конструкции — на ней не должно быть глубоких трещин, следов гниения.
Если лестницу делать из качественных материалов, не забывать об обработке защитными составами и правильно хранить, она прослужит хозяину долгие годы.
Деревянная лестница
Самый доступный и простой в обработке вариант — изготовление деревянной стремянки своими руками. Для начала необходимо сделать чертежи. Для этого следует определить конфигурацию будущего изделия и его основные параметры.

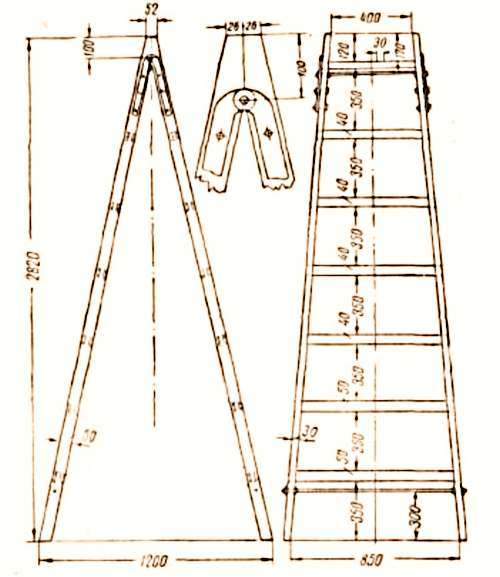

Пример схемы простого варианта деревянной стремянки
Для стандартных стремянок используются брусья для тетивы и доски для обустройства устойчивых ступеней. Для начала определите высоту конструкции с учетом её изменения в разложенном состоянии. Отрежьте деревянные балки подходящей длины. Нижние торцы тетивы срезают под углом примерно в 80 градусов, чтобы лестница была достаточно устойчивой.
Далее идет изготовление перекладин, то есть нужно нарезать доски для ступеней. Их количество рассчитывается на основе общей длины лестницы и оптимального расстояния между элементами. Стандартом считается шаг в 35 см. Длина нижней ступени должна быть не менее 65 см, а верхней — 35 см.
Как сделать площадку деревянной стремянки? Если вы хотите сделать удобный трансформер, используйте те же доски, что и для ступеней, чтобы сколотить из них устойчивую площадку.
Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы. Прежде всего необходимо соединить тетивы со ступенями. Для этого в торцы вгоняются гвозди или саморезы, а стыки дополнительно обрабатываются клеем. Перекладины должны идти перпендикулярно полу с учетом разложенного положения стремянки. Если это трансформер, дополнительно обустраивается опора для площадки.
Сборка деревянной лестницы производиться с помощью металлических болтов
Для движения половинок крепятся шарниры. Сбоку они соединяются ограничителем хода, а тетивы стягиваются металлическими прутьями минимум в трех местах: сверху, снизу и посередине за ступенями. Вторую половину можно изготовить так же или же использовать для её стяжки доски, прибитые поперек и по диагонали.
Маршевая лестница на второй этаж
Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного
Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней
Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.
Виды лестниц
Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.
Забежные ступени еще можно описать как поворотные
Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа
В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов
Маршевая лестница на тетивах
Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.
Это лестница на косоурах — один из фрагментов сборки
Монтаж маршевой лестницы с пошаговыми фото
Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.
Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.
Установка верхних косоуров
Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.
Крепим нижние косоуры — один к столбу, второй к отделочной доске
Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.
Косоуры установлены
Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.
Монтаж ступеней
Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.
Отверстия под установку балясинСами балясины и перилаВид сверху
Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая
Это интересно: Металлические лестницы на второй этаж в частном доме – изготовление своими руками, чертежи: разъясняем досконально
Нюансы проведения работ
Косоуров понадобится два, однако в зависимости от нагрузок, которые должна будет претерпевать лестница, их может оказаться больше. При этом нужно будет подготовить остальные, используя первый в качестве шаблона. Вся поверхность должна быть обработана шкуркой. При необходимости внешние края нужно обработать фрезером, делая их закругленными, так конструкция будет смотреться более эстетично.
Сверху и снизу косоуры должны быть соединены с помощью балки между собой. Для чего следует выпилить их на четверть сверху и снизу. К толстой балке следует произвести крепления, используя анкерные болты. При наличии возможности следует зафиксировать косоуры к стенам, при этом также нужно будет применить анкеры. При использовании одной тетивы ее следует обрезать таким образом, чтобы она обрела нужную длину. После внутри нужно произвести выпил с помощью фрезы, сделав отверстия, которые станут углублениями для установки ступеней. К поверхности стены тетива закрепляется анкерами. Мастер должен проанализировать, насколько правильно располагается косоур и тетива с другой стороны, они должны находиться на одном уровне, только так удастся исключить уклон ступеней.
Требования к лестницам
Правильно изготовленная лестница с врезкой ступеней в тетиву
Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.
Приведем названия нескольких из них:
- СНиП 12 – 03 – 2001: Охрана труда в строительстве.
- ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
- ГОСТ 24258 – 88: Технические условия на средства подмащивания.
Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.
Требования к материалам
- Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
- Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
- Не допускается наклон волокон более 7%.
- Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.
Такой брус можно использовать для лестницы
Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.
Клееный брус без дефектов тоже допустим
Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.
Требования к конструкции
Еще один пример безопасной лестницы
- Деревянные лестницы не изготавливаются длиной более 5 метров.
- На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
- Тетивы должны связываться перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
- Минимальное сечение ступеней — 2х4 сантиметра.
- Шаг ступеней не более 0,35 метров.
- Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.
Лестницы со ступенями собранными в шип
Крепление на брусках недопустимо
Требования безопасности
- Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
- Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
- При опоре верхней части лестницы на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.
Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке
Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.
Самостоятельная сборка стремянки из дерева
Сначала подготовим основные детали будущей стремянки. В первую очередь это основные стойки, как изображены на этом рисунке.
Вкручивайте саморезы максимально плотно, чтобы конструкция приобрела достаточную прочность.
Если вы все выполнили правильно, то в результате этой работы у вас появится половина стремянки, выглядящая примерно так:
Собрать вторую половину стремянки будет ещё проще. Это два длинных бруска, соединенных между собой набором реек. На рейки наступать не придется – они должны просто соединять бруски. Поэтому им не обязательно быть толстыми. Достаточно толщины в несколько десятков миллиметров, как видно на следующем рисунке. Для большей эстетичности можно сделать в брусках продольные пазы, либо найти готовые детали такой формы.
Теперь остается только соединить две половинки стремянки в единое целое. Но расслабляться не стоит – это очень ответственный и важный момент.
Берем подходящий шарнир и устанавливаем на стыке двух половинок. Теперь необходимо использовать самые длинные саморезы, какие есть под рукой. На шарнир будет приходиться довольно большая нагрузка, поэтому необходимо обеспечить максимально прочное его сочленение с брусками.
Кроме того, после установки шарнира, необходимо подобрать небольшую, но достаточно прочную доску для установки на первой половине стремянки – на неё вы будете класть инструмент и опираться во время работы.
Теперь у вас есть полноценная стремянка, с которой будет действительно удобно работать – в саду, в гараже или дома во время ремонта.
Расчет прочности лестницы
Полезная книга, но обойдемся без нее
Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.
Готовим исходные данные
- Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.
Такого наброска достаточно
- Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
- Модуль упругости древесины сосны 100000 кг/см2.
- Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче) — 120 кг.
Рассчитываем ступени
Все можно просчитать даже на счетах
- Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х52/6=14,58 см3.
- Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
- Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.
Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.
Рассчитываем тетивы
Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).
- Рассчитываем момент сопротивления брутто: 4*92/6=54 см3.
- Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
- Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.
Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.
- Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12: 4х93/12=243 см4.
- По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р — прилагаемая нагрузка (60 кг), L — длина (240 см), Е — модуль упругости — 100000 кг/см2. Считаем = 108 см4.
243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.
Стремянка с карманами своими руками
Занимаясь ремонтом, часто использую стремянку. При этом держать инструменты в руках и одновременно что-то мастерить неудобно. Облегчает работу нехитрое приспособление.
Понадобилось: кусок пластиковой трубы многофункциональный инструмент (МФУ) или пила и нож конусное сверло газовая горелка саморезы по металлу карандаш.
Отмерил кусок трубы (будущего кармана), приложив его к стремянке по месту, отрезал лишнее. При помощи МФУ прорезал пазы в трубе. Снова примерил ее к лестнице и обрезал излишки. На заготовке разметил карандашом место для выреза крышки. Конусным сверлом проделал в ней отверстия разных диаметров. При помощи МФУ вырезал крышку и отогнул ее (см. фото) Саморезами по металлу привинтил к стремянке заготовку. Сбоку закрепил двумя саморезами еще один обрезок трубы — получился держатель для шуруповерта.
Советую сделать карман быстросьемным.
Если его надежно зафиксировать на стремянке, то перед перемещением в горизонтальном положении на большое расстояние придется вынимать инструменты и мелкие детали по одному, чтобы не выпали, потом снова устанавливать.
