Составляем чертежи теплиц из профильной трубы с размерами: 5 правил

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
3. Сверху стоек нужно зафиксировать обводку.
4. Сделать замеры и отрезать детали для вертикальных столбов.
5. Поперечными перекладинами соединить и зафиксировать все стойки.
6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

• Отрезать материал нужной длины.
• Сделать напилы.
• Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

• Лицевой стороной является та, на которую нанесена защитная пленка.
• Крепить листы нужно саморезами с резиновой шляпкой.
• Между собой листы соединяются металлическими пластинаками.
• Стыки обрабатываются герметиком.
• После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени. Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 мм	Для рам каркаса.
Профильные трубы сечением 20х20 мм	Подойдут для связки между рамами.
Покрытие	Пленка либо поликарбонат.
Цемент и песок	Для заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

• В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
• Далее вырывается траншея глубиной и шириной в штык лопаты.
• Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
• После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки. Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

1. Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
2. Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
3. Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Сбор и установка теплицы из профильных труб

Теплица из профильной трубы

Для сборки сооружения нужно изготовить силовые элементы его корпуса согласно с чертежом парника. Число таких элементов должно соответствовать количеству пролётов в каркасе.

Сборка, как правило, начинается с торцевых пролётов корпуса. Отрезки профильной трубы можно сваривать между собой или соединять болтами, применяя при этом уголки, тройники и муфты. Однако сварка даёт более надёжный результат. Все пролёты каркаса соединяются с закладными деталями фундамента.

После того как корпус парника был полностью установлен, можно приступать к его обшивке поликарбонатными листами:

• фиксация покрытия производится шурупами с термошайбами;
• все стыки между листами покрытия необходимо промазать силиконом;
• зазор между обшивкой и фундаментом необходимо залить цементно-песчаным раствором.

Методы сгибания профильной трубы

Чтобы соорудить каркас теплицы из профильной трубы, нужно знать, как согнуть этот материал самостоятельно без помощи специалистов. Для этого можно воспользоваться несколькими методами.

Метод 1. Использование сварочного аппарата

Для того, чтобы выполнить сгибание заготовок этим способом, необходимо иметь под рукой сварочное оборудование и отрезную шлифмашинку

Кроме того важно уметь обращаться с этими инструментами, а не иметь представление об их устройстве.. Процесс работы заключается в выполнении следующих действий:

Процесс работы заключается в выполнении следующих действий:

Профильная труба зажимается в тисках.
Как можно точнее определяется место, где планируется выполнить сгиб, и угол, на который планируется выполнить сгиб трубы.
На ребре, в сторону которого будет выполняться сгиб, наносятся метки. Расстояние между ними определяется радиусом сгиба. Чем круче сгиб, тем ближе расположение меток друг к другу

При этом важно, чтобы расстояние было строго одинаковым.
По выполненным меткам делают надрезы трубы с помощью отрезной шлифмашинки.
Труба аккуратно сгибается до требуемого радиуса.
Надрезы свариваются сварочным аппаратом.
Места сварки и надрезов обрабатываются антикоррозийным средством.

Аккуратное и старательное выполнение всех действий позволяет получить хорошо согнутую трубу.

Метод 2. Сгибание материала с помощью песка

Сгибать трубу этим способом можно без использования сварочного оборудования. Главное – подготовить чистый речной песок.

Песок просеивают, очищая от крупных частиц и лишних примесей. Для удаления самых мелких примесей можно промыть песок водой.

Далее переходят к изготовлению других сопутствующих элементов. В частности, понадобятся заглушки, соответствующие размеру трубы. Они выпиливаются из дерева для обоих концов заготовки.

С помощью молотка забивают заглушку с одного конца трубы.

Через другой открытый конец засыпают песок в профильную трубу. При этом труба должна быть заполненной до самого края. В процессе заполнения можно постукивать трубой о землю, чтобы утрамбовать песок внутри материала.

С помощью песка внутри трубы создается нужное давление, чтобы во время сгиба не деформировались отдельные части трубы. В результате получается ровный и качественный сгиб.

По окончании работы заглушки нужно удалить из трубы. Если выполнение этих действий становится затруднительным, можно воспользоваться методом высверливания или выжигания дерева.

Метод 3. Сгибание трубы в зимнее время с помощью воды

Тем, кто планирует поставить теплицу ранней весной, можно заняться подготовкой элементов зимой. В этом случае вместо песка используют обычную воду.

Профильную трубу закрывают заглушкой с одной стороны, как и в случае с песком.

После заполнения до верхнего края забивают вторую заглушку и выставляют трубу на мороз.

Под воздействием низкой температуры вода превращается в лед. После этого можно приступать к сгибанию трубы

При этом важно следить, чтобы вода не перемерзла в трубе. Это может привести к деформации элемента и даже к его полному разрыву.

Перечисленные способы позволяют создать разнообразные арки для теплиц из профильной трубы.

Виды

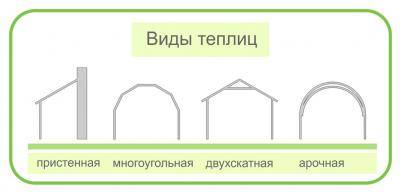

Виды теплиц

Исходя из формы конструкции, теплицы из поликарбоната можно разделить на 4 основный вида:

• Пристенный
• Двускатный
• Многоугольный
• Арочный

Пристроенная к зданию теплица

Пристенные теплицы – удачный вариант для построения парника. Основным преимуществом является меньший расход материалов. Одной и стенок будет служить часть дома или иная основательная постройка.

В свою очередь пристенные конструкции могут иметь разное расположение относительно стен дома.

Таким образом, можно выделить три типа:

• Возможен вариант эркера: в этом случае теплица будет выступать из общего периметра здания. Занимает, как правило, небольшую часть стены;
• Также парник может заполнять пустующее пространство между постройками. При таком варианте удобно и функционально используется площадь двора;
• Парник, продолжающий основное строение дома, занимает всю стену постройки и является самой большой по площади среди пристенных конструкций. Зачастую, при составлении проекта перед строительством дома, закладывается в чертеж расположение закрытого парника или аранжереи.

Двухскатная крыша – классический вариант

Двускатные теплицы имеют вертикальные стены и крышу с двумя скатами. Преимущество конструкции в удобстве сборки и монтаже. Угловая форма крыши позволяет функционально использовать потолочное пространство, например для установки полок под горшки с рассадой.

Многоугольные парник

Многоугольные парники достаточно прочные и способны выдерживать сильные снегопады и порывы ветра. Обладают отличной светопроницаемостью. Необычная конструкция теплицы позволяет красиво оформить садовый участок.

Арочный вид теплиц получил значительную популярность благодаря способности лучше сохранять тепло внутри парника.

Конструкционная особенность и плавный скат крыши позволяет выдерживать большие нагрузки от снега и не препятствует скатываться снежным осадкам на землю.

Преимущества

Теплица из поликарбоната

Современный строительный материал поликарбонат пришел на смену тяжелому стеклу и кардинально упростил работу при возведении теплиц.

Поликарбонат обладают целым рядом положительных характеристик:

• Небольшой вес материала упрощает работу по монтажу и не требует основательного фундамента
• Мобильный вариант позволяет быстро разбирать и собирать конструкцию и перемещать парник
• Ценовая категория поликарбоната ниже аналогов (стекла, стеклопластика), что уменьшает себестоимость теплицы
• Достаточно прочный материал способен выдерживать механические повреждения, сильные ветра, град
• Теплица из поликарбоната обладает отличной термоизоляцией, превышающей показатели тройного стеклопакета
• Светопроницаемость поликарбоната достигает 80 %, что обеспечивает хорошее рассеивание солнечного света. Идеально подходит для роста и цветения растений
• При правильном уходе, теплица из поликарбоната имеет достаточно долгий срок службы от 10 до 15 лет, при этом не теряя своих функциональных обязанностей
• Устойчивость поликарбоната к ультрафиолетовым лучам позволяет сохранить продолжительное время первоначальный вид материала и конструкции в целом
• Устойчивость к возгоранию и минимальная токсичность делают теплицу пожаробезопасной

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Конструктивные элементы

Тепличные конструкции отличаются друг от друга формами, материалами и применяемыми технологиями. Преимущественно пользуются популярностью теплицы, имеющие один или два ската, форму шатра или арки. С точки зрения конструкции, тепличные сооружения могут выполняться в стационарном виде, когда отсутствует возможность их демонтажа, и в так называемом мобильном, допускающим разборку теплицы с целью ее хранения в каком-либо помещении зимой.

Что касается конструктивных элементов, то их набор выглядит следующим образом:

1. Фундамент – часть конструкции, служащая ее основанием, которая необходима для придания устойчивости за счет распределения возникающих нагрузок. Для изготовления фундамента подходят различные материалы, например, дерево или кирпич. Оптимальный вариант возведения основания под теплицу – постройка ленточного фундамента в виде единого монолита, который должен заделываться на глубину не менее 80 см, но с соблюдением того, что точка промерзания грунта будет выше этой отметки.
2. Каркас – часть конструкции, определяемая как несущая, сборка которой ведется с использованием деревянных элементов и изготавливаемых из ПВХ или стали. Прочность каркаса – устойчивость всего сооружения. В зависимости от выбранного материала проявляют себя плюсы и минусы этой части конструкции. Выбор дерева для изготовления каркаса существенно снижает сложность монтажа, но обусловливается таким недостатком, как небольшой срок службы. Даже обработка древесины водоотталкивающими составами мало способствует долговечности каркаса на фоне подобного сооружения из стали. В то же время стальной каркас, хоть и отличается долгим периодом эксплуатации и способностью выдерживать серьезные нагрузки, но он подвержен коррозии.
3. Каркас из ПВХ – прочность, гибкость, герметичность и безопасность. Данный материал отличается более высокой ценой по сравнению с уже упомянутыми. Он очень надежный, что обеспечивают ребра жесткости в виде арок, установка которых производится через каждые 2 метра. В результате получается обтекаемая форма, исключающая задержку атмосферных осадков на поверхности. Сборка каркаса из профильной трубы – это малозатратное в плане труда мероприятие, не требующее использование специального оборудования.
4. Профильная труба – прочный элемент конструкции, обеспечивающий дополнительные удобства, которые проявляются в том, что с его внутренней стороны можно крепить подсветку, систему полива и т. д.
5. Покрытие – защита от негативного воздействия окружающей среды, материалом изготовления которой обычно служит стекло, поликарбонат и пленка. Крепление производится на каркас теплицы. Оптимальным покрытием является поликарбонат, являющийся надежным барьером на пути холодного воздуха, но не препятствующий прохождению солнечных лучей. Покрытие из этого материала придает теплице привлекательный вид и обеспечивает долговечность использования при относительно небольших затратах на его приобретение.
6. Фурнитура – все то, что входит в состав крепежной системы. Ее подбор зависит от конструкции теплицы и материала покрытия. Если предполагается использование поликарбоната, то для него понадобятся термошайбы, соединительные профили и саморезы, необходимые для крепления этого материала к металлу. Для скрепления листов поликарбоната применяют специальный профиль. И если он алюминиевый, то это идеальный вариант, но достаточно дорогой. Он оснащается резиновыми уплотнителями, обеспечивающими требуемый уровень гидроизоляции.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Расчет теплицы 3 н. Расчет теплицы — онлайн-калькулятор расчета теплиц из поликарбоната

Хотите сделать расчет теплицы? Воспользуйтесь нашими удобными онлайн-калькуляторами. Представленные калькуляторы помогут сделать расчет теплицы. С их помощью, вы сможете рассчитать необходимые материалы для прямоугольных и полукруглых теплиц.

Калькулятор расчета теплицы очень удобный инструмент для тех, кто строит теплицу на даче или загородном участке. С помощью онлайн-калькулятора можно рассчитать необходимые материалы для строительства теплицы. Он поможет сделать расчет теплицы из стекла и расчет теплицы из поликарбоната.

С помощью калькулятора возможно рассчитать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента. Удобный калькулятор онлайн.

ВНИМАНИЕ! Онлайн-калькулятор расчета полукруглой теплицы переехал на новую страницу, так-как вызывал сбой в роботе первого калькулятора. Расчет теплицы — онлайн-калькулятор расчета полукруглой теплицы>>>

Обратите внимание

Удобными онлайн-калькулятор, чтобы сделать расчет теплицы. Представленный калькулятор поможет рассчитать необходимые материалы для полукруглой теплицы.  Онлайн-калькулятор расчета необходимых материалов для сооружения полукруглой теплицы из поликарбоната.

С помощью калькулятора возможно рассчитать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента. Удобный калькулятор онлайн

Полукруглые теплицы из поликарбоната получили широкое распространение среди садоводов-огородников. Теплица из поликарбоната хорошо себя зарекомендовала быстроты сборки и установки, но при этом имеют сложность в проветривании, из-за покатой крыши сложнее сделать открывающиеся окна (форточки). Таким образом, целесообразнее делать два входа в теплицу для лучшего проветривания.

Установку полукруглой теплицы из поликарбоната лучше всего осуществлять на неглубокий ленточный фундамент (30-50 см).

Формулы расчета полукруглой теплицы

Площадь полукруглой теплицы (м2) = X/1000*Z/1000; Периметр полукруглой теплицы (м) = X/1000*2+Z/1000*2; Объем полукруглой теплицы (м3) = X/1000*Z/1000*(Y/1000-(X/1000)/2)+((3.14*X/1000/2*Z/1000/2)/2)*Z/1000; Площадь крыши и боковых стен (м2) = ((Y/1000-(X/1000)/2)*2+3.

14*X/1000)*(Z/1000); Площадь фасадов (м2) = (X/1000*(Y/1000-(X/1000)/2)+(3.14*X/1000/2*X/1000/2)/2)*2 Полная площадь остекления (м2) = Площадь фасадов + Площадь крыши и боковых стен Длина дуг (м): (Y/1000-(X/1000)/2)*2+3.

14*X/1000 Общая длина материалов каркаса (м) = √(Полная площадь остекления)*(√(E*D*2+A*D*2))*2

где,

• Ширина (мм.) — X;
• Длина (мм.) — Z;
• Высота (мм.) — Y;
• Секций по фасаду — A;
• Секций стен — E;
• Ячеек в секциях — D;

Конструкция полукруглой теплицы с обшивкой из сотового поликарбоната получается значительно легче, долговечнее и прочнее, даже в сравнении со стеклянным покрытием, не говоря о плёнке. Лист материала из поликарбоната, благодаря своей структуре, удерживает тепло лучше, чем полиэтиленовая плёнка или одинарное стекло.

Теплицы, теплица, дача, расчет теплицы, калькулятор расчета теплицы, калькулятор для теплицы, онлайн калькулятор теплиц, калькулятор теплицы из поликарбоната, теплица расчет, онлайн калькулятор теплицы из поликарбоната, онлайн калькулятор теплицы из стекла, теплица калькулятор.
