Байпас из 3 элементов: что это такое и почему он необходим в системе отопления

Обратка системы отопления что это такое

Зная элементарные принципы устройства отопления, ответить на вопрос, что такое обратка, довольно просто – это трубопровод, по которому выходящий из теплопередающих устройств носитель направляется к котельному оборудованию для последующего нагрева.

Практически в любой обогревательный прибор встроены минимум два патрубка для подключения, а при двухтрубной системе обратный и подающий контуры имеют четкое разграничение (отдельные коллекторы). При однотрубном способе подключения приборы последовательно соединяются друг с другом, поэтому подающим служит трубопровод, подключенный к первой от котла батарее в цепи, а обратным труба, выходящая из последней. При использовании популярной «ленинградки» обраткой следует считать трубопроводный участок после всех обогревателей в цепи.

Рис. 2 Многоконтурная схема отопления коттеджа – пример

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

  • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
  • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
  • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
  • перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Установка байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Что такое байпас и для чего нужен

Для реализации работ подбирается самое выгодное для контура место, это должна быть ключевая точка. Инженерное решение можно назвать важным, ведь благодаря ему существенно облегчается ремонт и обслуживание приборов и повышается эффективность отопительной магистрали в доме.

Чтобы снять прибор, нужно лишь воспользоваться перемычкой на батарее отопления однотрубного типа, демонтаж производится без полного слива жидкости с контура, для этого предназначен байпас.

Принцип работы элеваторного узла

Схема подключения котла отопления.

Вода, которая приходит и обладает высокими температурами, поступает в элеваторный узел. Он функционирует по принципу инжектора, только вместо воздуха в нем используется вода. Через сопло элеватора проходит теплоноситель с высоким давлением и температурой, потом вода из обратки поступает на рециркуляцию в отопительной системе. Таким образом, температура смешанного потока воды получается такой, какая имеется в батареях, а что касается избытков воды, которая поступила, но уже остыла, то они уходят в обратную магистраль. По мнению специалистов, именно такая система отопления является наиболее эффективной.

В тепловом узле есть задвижки на отопление многоквартирного дома (схема бывает разной, может быть задействован только подъезд). Возможна такая система, когда установлен коллектор, на нем имеется несколько задвижек. А еще на вводе в дом возможно расположение теплосчетчика, он может быть на дом или на отдельный подъезд.

Этапы монтажа байпасного клапана (для батарей отопления и с циркулярным насосом)

Установка байпасного клапана своими руками

Установка байпаса в системе отопления, оборудованная циркулярным насосом, производится таким образом:

  • сливается лишняя жидкость с общей трубы;
  • с теплоносителя демонтируется участок трубы, размером в 40 см;
  • по концам трубы вырезаются отверстия необходимого диаметра для состыковки байпаса;
  • на обрезанные участки устанавливается фильтр;
  • далее монтируется клапан байпаса;
  • врезается гидронасос.

Монтаж байпаса в отопительной системе

Для батарей отопления действует следующая схема установки:

  • сверяется диаметры обходной и основной трубы;
  • на состыковочных концах монтируются: перемычки однотрубной схемы и регулировочный кран;
  • далее клапан устанавливается на максимально близком расстоянии от радиатора отопления.

Необходимый инструмент

Произвести монтаж байпасной линии своими руками можно с помощью инструментов для монтажных работ, список которых состоит из следующих пунктов:

  • рулетки для измерения длины и объема трубы;
  • уровня для регулировки отопительных приборов и уклона подачи воды;
  • плоскогубцев для удаления и поддержания отдельных частей отопительной системы;
  • разводных ключей для состыковки конструкции;
  • набора ключей для монтажа (обычных);
  • резака по металлу;
  • отвертки: крестовидная и плоская;
  • трубореза (для труб большого диаметра);
  • сварочного аппарата;
  • шлифовальной машины для выравнивания углов патрубков и труб;
  • перфоратора;
  • газовой горелки.

Для одноразовой работы необязательно приобретать все инструменты, а можно взять в аренду.

Рекомендации и типовые ошибки

Врезку байпасного клапана следует сделать по правилам СНИПа и нижеприведенным рекомендациям:

  1. Перед установкой желательно поставить фильтры (сетчатый тип).
  2. Монтаж мономеров поможет контролировать давления воды.
  3. Не следует скручивать, сжимать и растягивать патрубки при установке.
  4. Средний показатель размера состыковки труб не должен выходить за рамки 5 DN перед и 10 DN после байпаса.

Перепускной клапан можно монтировать на горизонтально и вертикально направленные участки труб, в соответствии с инструкцией по установке.

Виды

Широкая область использования вынудила конструкторов и инженеров создавать самое разнообразное оборудование для конкретных целей. Различия между байпасами обусловлены либо видом запирающей арматуры, либо целевым предназначением.

С краном

Относятся к механической группе. Все управление таким устройством производится вручную манипуляциями с краном, располагаемым в основном в центральной части перемычки.

Допускается использование как трехходовых, так и шаровых перекрывающих устройств, на принципе действия это не отражается.

С клапаном

Байпасная линия может быть выполнена и с использованием клапана. Это уже полностью автономное от людей устройство, которое в процессе работы не регулируется.

Резина, из которой делается шарообразный клапан, придает ему избыточную плавучесть.

Подобная техника обычно используется в прямой связке с насосом, обеспечивающим циркуляцию воды. Подключение их друг к другу позволяет обеспечить одновременный запуск.

Несмотря на удобство и эргономичность автоматизированной схемы, она применима не везде. Допускается использовать подобные устройства исключительно в контурах с безупречно чистой жидкостью.

Внутри старой металлической трубы сплошь и рядом встречаются накипь, ржавчина, окалины и посторонние примеси.

При контакте с мягким клапаном они способны очень быстро вывести его из строя. А невозможность до конца открыть или закрыть ход жидкости лишит автоматический контур основного преимущества.

Радиаторный тип байпаса

С накладным термостатом или без него. Подразумевает монтаж их рядом с нагревательными батареями, что позволяет отключать такие батареи в случае необходимости.

Другой тип – насосный, устанавливается всегда рядом с перекачивающими аппаратами и, наряду с полной остановкой, дает возможность корректировать режим их работы.

Совершенно блокировать работу того или иного компонента бывает нужно, чтобы отремонтировать или заменить его.

При этом через байпас водяной поток будет проходить свободно, связывая остальные радиаторы и котел (либо части водопровода) максимально стабильно.

Также резервные системы питания приходится использовать, чтобы преодолеть объективные слабости однотрубной отопительной системы.

В ней теплоноситель неизбежно распределяется недостаточно равномерным образом.

Последовательное питание радиаторов по объективным причинам оборачивается остыванием жидкости, и уже в последних нагревательных приборах она циркулирует с очень малой эффективностью.

Но если до радиатора смонтирован байпас, проблема несколько смягчается.

Определенная доля нагретой воды добирается без потери тепла даже в самые дальние углы и идет обратным ходом спокойно. Особенно ценно такое преимущество в крайне длинных и разветвленных контурах.

Похожим образом удается регулировать тепловую отдачу радиаторов даже в двухтрубных системах.

Байпас в двухтрубной системе

Все, что нужно – перекрытие крана в определенном месте.

Дальше теплоноситель станет поступать лишь на участки, где в нем есть необходимость.

Байпас ставится также в тех домах, где электропитание нестабильно. Закрытие крана, подающего жидкость через неработающий временно насос, позволяет восстановить стабильное действие системы в целом.

Да, естественная циркуляция менее эффективна, чем искусственная, но в такой ситуации выбирать не приходится.

Шаровой кран в байпасе прикрывают, когда требуется:

  • починить насос;
  • заменить его после поломки;
  • вычистить грязь из сеток фильтра.

Инжекционный

Инжекционная схема байпаса отличается небольшой величиной и разработана специально для систем, монтируемых на небольшом участке.

Клапанный тип всегда делается стандартной величины, в таком байпасе встроенный насос, фильтры и краны выставлены по прямой линии.

Формирование параллельной обводки производится в соответствии с требованиями СНиП. Эти нормативы нужно учесть при подборе комплектующих, вплоть до незначительных деталей.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

  • Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
  • При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

  • При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
  • При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
  • Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

  1. перекрывает обвод и направляет весь поток ТН в радиатор;
  2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
  3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

  • Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
  • В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Установка своими руками

Монтаж и эксплуатация обводных участков теплоснабжения проводится в соответствие со СНиП 41-02-2003.

Он устанавливает требования к тепловым сетям, взаимодействию элементов. В нём установлены основные требования к безопасности, надёжности и живучести систем отопления (как стравить воздух в частном доме написано на этой странице).

Непосредственно, перед монтажом сливают теплоноситель, и удаляют участок трубы длиной 40-50 сантиметров. В случае обвязки радиаторов вырезаются участки по размерам устанавливаемых тройников.

В качестве запорных элементов рекомендуется устанавливать шаровые краны. Они надёжны и позволят быстро перекрыть участок тепловой сети.

При монтаже соблюдается последовательность расположения элементов. Установка идёт по направлению к теплоносителю.

Первым устанавливается фильтр, потом клапан, последним монтируется циркуляционный насос.

Байпасы с обратными клапанами устанавливаются в современные тепловые сети, в которых предусмотрено использование насосов.

Клапан позволит системе работать после отключения электричества.

ИНТЕРЕСНО. В момент отключения подачи электроэнергии, байпас в автоматическом режиме переключает движение теплоносителя на основную ветку.

Это позволит воде циркулировать естественным образом.

В однотрубной системе

Однотрубная система отопления морально устарела и используется редко. Установка байпасного клапана позволяет модернизировать такие сети и улучшить характеристики.

При установке соблюдают следующие правила:

  • байпасный клапан располагают на максимально близком расстоянии от радиатора (как удалить воздушную пробку из системы отопления);
  • на участке между входом в радиатор и перемычкой устанавливается регулировочный кран или терморегулятор;
  • труба байпаса имеет диаметр меньше, чем у подводящей трубы. При равных диаметрах поступление теплоносителя в радиатор затруднено.

Про диаметры труб из сшитого полиэтилена написано здесь.

Используя готовые конструкции байпасов, сокращают время и затраты на проведение работ.

После предварительных расчётов, в которых определяется диаметр трубы, количество и назначение элементов, приобретается готовый байпас с резьбовым соединением.

Особый случай – установка обводов

В работе централизованных тепловых сетей существуют нюансы, которые учитывают в обязательном порядке:

  1. Установка обходной магистрали возможна только после разрешения управляющей компании;
  2. Выбор материалов и комплектующих делают с учётом возможных гидроударов во время проведения опрессовки системы;
  3. Установленный на радиатор термостат, позволит снизить теплоотдачу при высокой температуре помещения.

Обводные контуры служат для уменьшения потока теплоносителя через отопительные приборы. Обратный процесс не возможен.

При понижении температуры воды используют запорную арматуру, направляя теплоноситель только через радиаторы.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

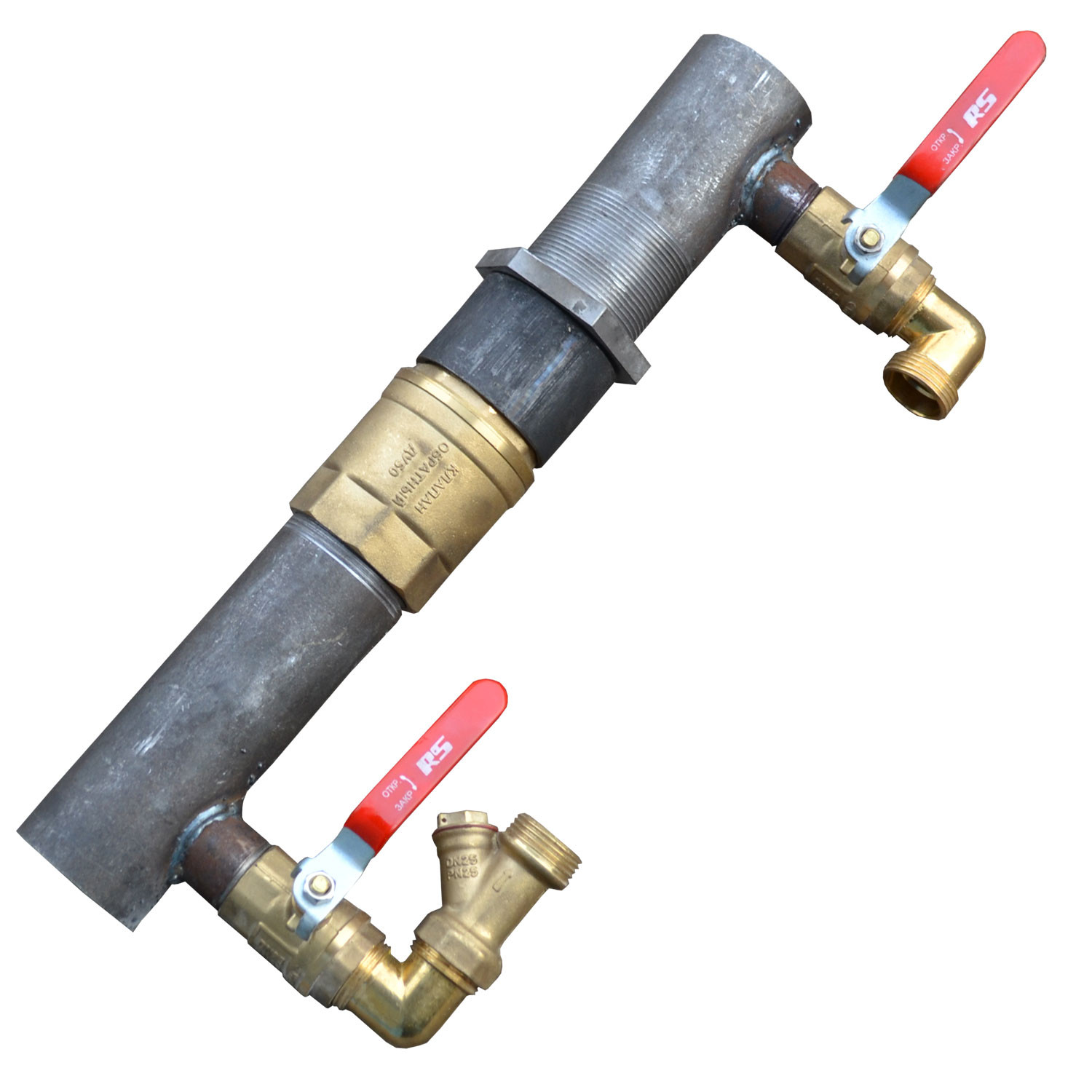

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя
  1. Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре.
  2. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева.
  3. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.
Без электричестваОсобенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

  • фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
  • обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
  • циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

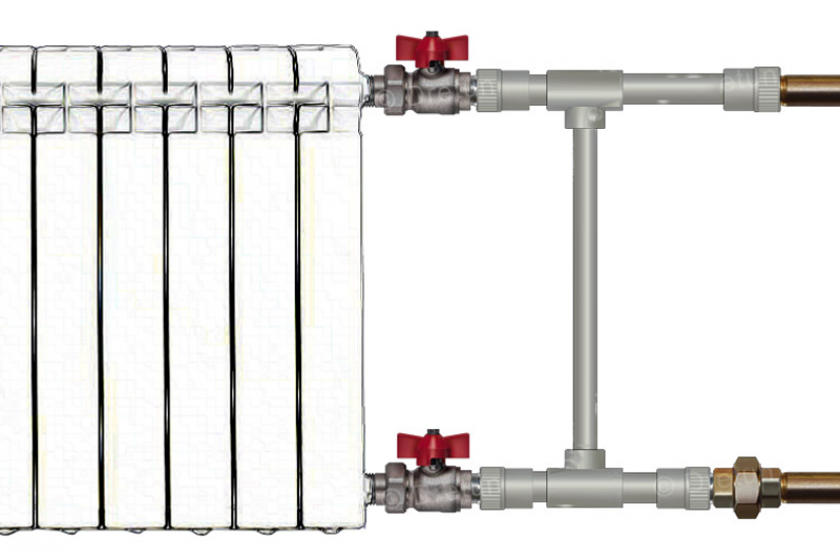

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

  1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
  2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
  1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Применение байпаса

В системе обогрева обводной модуль используют как:

  1. Элемент регулирования тепловой массы в теплообменниках.
  2. Элемент обеспечения функционирования системы при аварийных отключениях электроэнергии;
  3. Приспособление для улучшения однотрубной отопительной системы.

В первом случае функция арматуры заключается в отводе излишка тепловой среды из батарей, направляя ее в стояк. Процесс осуществляется механическим способом, путем открывания или закрывания запорно-регулирующего устройства. В данном случае байпас является альтернативой дорогим терморегулирующим приборам.

Без наличия обводного трубопровода выполнение ремонта теплообменников в процессе функционирования системы обогрева не является возможным.

Кроме того, данное устройство ускоряет процесс наполнения и опорожнения системы.

При аварийном отключении электроэнергии байпас делает возможным осуществить перекрытие крана подачи тепловой массы в циркуляционный насос, и перевести кран в открытое состояние на центральной трубе. Это обусловлено тем, что функционирование тепловой сети с насосом зависит от стабильного электроснабжения.

При аварийном отключении электричества теплоноситель прекращает движение через циркуляционный насос и не поступает в контур отопления. При этом, если приспособление оснастить клапаном, оно может функционировать в автоматическом режиме.

Усовершенствование уже устаревшей однотрубной сети обогрева посредством установки байпаса возле каждого радиатора позволяет регулировать температуру на отдельных теплообменниках. Таким образом, близ каждого обогревательного прибора появляются замыкающие участки, которые способствуют передвижению тепловой массы к другим радиаторам при перекрывании входа в батарею.

Установка байпаса имеет ряд преимуществ:

  1. Эффективное распределение температуры по всем теплообменникам системы. Огромное значение устройство обводного модуля имеет для системы отопления большой протяженности.
  2. Равномерный обогрев помещений дома.
  3. Позволяет решить проблемы с наклоном трубопровода и скоплением воздуха внутри отопительной сети.
  4. Существенное увеличение коэффициента полезного действия, что влечет снижение расхода на газ и обогрев дома.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
