Алюминиевые радиаторы для дома: 7 критерий выбора

Устройство радиатора и принцип работы

Стоит знать, что выбирая секционное устройство радиатора, хозяин получает возможность дополнения батареи другими элементами, при выборе панельных видов (экструзионных) это будет невозможно. Кроме того, в панельных конструкциях сложно, а иногда и невозможно заменить дефектный элемент.

Устройство батареи простое – по трубопроводу теплоноситель проходит через каналы верхние, нижние и вертикальные, нагревает ребра радиатора, а они отдают тепло панелям. Оперативность прогрева зависит от межосевого расстояния, определяемого параметром вертикальной длины промежутка между центром трубы и подвода. Момент следует учитывать при замене батареи, разводки.

Принцип работы радиатора лучевой. Это значит, что нагрев пространства достигается прогревом от теплоносителя определенной температуры. Алюминиевые радиаторы – агрегаты с высокой степенью теплоотдачи, поэтому комната прогревается достаточно быстро.

Допустимое давление в алюминиевом радиаторе

Выбирая, какие алюминиевые радиаторы отопления лучше для системы отопления в доме, необходимо смотреть показатель давления. В техпаспорте изделия указываются два параметра – давление рабочее и опрессовочное, которое выше рабочего. Разобраться достаточно просто – рабочее давление является параметром при постоянной эксплуатации тепловой системы, опрессовочное – при тестовом запуске.

Для алюминиевых радиаторов стандартный показатель давления – 10-15 атмосфер. В централизованных тепловых сетях давление не поднимается выше 15 атм, в магистралях показатель больше – до 30 атм

Именно из-за возможных скачков давления радиаторы из силумина не применяются в городских квартирах, либо хозяину следует обратить внимание на анодированные изделия, которые переносят высокий уровень давления

В автономных сетях, где уровень не выше 2 атмосфер, радиаторы устанавливать можно. Иногда показатель исчисляется в барах, показатели идентичны.

Дополнительная фурнитура для установки радиатора

Чтобы установить батарею, потребуются дополнительные элементы. Различаются два вида – монтажный набор и комплект для монтажа. Путать их не следует, так как в комплект для монтажа включены заглушки, клапаны, переходники, а вот монтажный набор – то, без чего батарею не установить на стену.

Как правило, монтируется радиатор под окном, но если нужно, агрегат можно переместить в любую точку тепловой системы (не в квартире, тут придется получать разрешительные документы).

Итак, чтобы закрепить батарею, потребуется:

  • фурнитура для изделия;
  • кран Маевского для спуска воздуха;
  • кронштейны для крепления;
  • переходники резьбовые;
  • заглушки.

Подбор фурнитуры также производится по размерам агрегата и в зависимости от места проживания (квартира, частный дом). Фурнитура выбирается по типу подключения – одностороннему, диагональному, нижнему. Размер зависит от показателя диаметра трубопровода.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.


Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.


Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Что следует учесть при выборе радиатора?

Для достижения должного теплового эффекта необходимо рассчитать полную мощность батареи. Биметаллическое оборудование – недешевое приобретение, поэтому следует позаботиться о его долговечности. Добросовестное исполнение радиатора гарантируют проверенные производители.

Оценка возможностей – тепловой расчет

Определившись с подходящими техническими характеристиками и габаритами биметаллических радиаторов, надо рассчитать нужное количество секций.

Базовая формула: N=Pобщ./Pпасп., где Pобщ. – требуемая мощность батареи для всего помещения, Pпасп. –тепловая мощность секции по сопроводительным документам

Показатель теплоотдачи секции берется из паспорта радиатора, а суммарную мощность необходимо вычислить.

Расчет по площади

Нормированная величина тепловой мощности на 1 кв.м жилого пространства для средней климатической полосы при условии стандартных потолков (250-270 см):

  • наличие одного окна и стены с выходом на улицу – 100 Вт;
  • в комнате окно, две смежные с улицей стены – 120 Вт;
  • несколько окон и «внешних» стен – 130 Вт.

Пример. Мощность секции – 170 Вт, общая площадь обогреваемой комнаты – 15 кв.м. Дополнительные условия: окно – 1, внешняя стена – 1, высота потолка – 270 см.

N=(15*100)/170 = 8.82.

Округление выполняется в сторону увеличения. Значит, для отопления комнаты необходимо задействовать 9 секций по 170 Вт.

Расчет по объему

СНиП отдельно регламентирует количество тепловой мощности на 1 куб.м помещения в размере 41 Вт. Зная объем отапливаемой комнаты легко рассчитать теплоотдачу всей батареи.

Пример. Обогрев помещения с предыдущими параметрами. Для чистоты эксперимента мощность секции оставляем неизменной – 170 Вт.

N=(15*2.7*41)/170= 9,76.

Необходимо устанавливать радиатор на 10 секций. Второй расчет считается более точным

При вычислениях следует уделить внимание источникам тепловых потерь внутри помещения

Расчетное значение необходимо увеличить на 10%, если квартира размещена на первом/последнем этаже, помещение имеет большие окна или толщина стен не превышает 250 мм

Как избежать подделок: осмотр радиатора

Кроме анализа паспортных данных, нелишним будет провести визуальную оценку товара. Некоторые производители в погоне за клиентами склонны «приукрашивать» свои изделия, внося в документацию некорректные данные.

Прежде всего, обращают внимание на толщину сердечника и алюминиевой «рубашки», габаритные размеры, вес и качество комплектующих. Стальной сердечник

Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов

Стальной сердечник. Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов.

Стенки тонкого металла открывают доступ теплоносителя к алюминиевой «оболочке», которая в виду химической активности начинает быстро разрушаться

Результат некачественного стального сердечника – образование сквозных отверстий и создание аварийных ситуаций на теплосети.

Оребрение радиатора. Алюминиевые панели необходимо проверить на прочность – они не должны сгибаться от усилий пальцев одной руки. Минимальная толщина панелей – 1 мм.

Лучше выбирать модели с профилированными каналами между ребрами. Образованный конфузор повышает скорость воздухопотока, увеличивая интенсивность конвективного теплообмена.

Для снижения травмоопасности наружные кромки алюминиевых панелей закругляют. На поверхности не должно быть потеков, неровностей окраски и «просветов»

Габариты и вес. По индивидуальному заказу возможно изготовление радиаторов с шириной секции меньше 80 мм. Однако магазинные модели с несоответствующим параметром, скорее всего, подделка.

Некоторые производители для снижения себестоимости значительно урезают ширину внутренних ребер, «маскируя» их за фронтальными панелями стандартного размера. Эта мера ухудшает теплоотдачу биметаллического радиатора.

Комплектующие батареи. Проверить качество прокладок и ниппелей на месте практически невозможно. Следует полагаться на имя производителя и гарантийный срок. Благонадежные компании гарантируют до 15-20 лет беспроблемной работы.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Технические характеристики

Существуют таблицы, в которой производители указывают технические характеристики всем своим изделиям

Что касается алюминиевых радиаторов, то первое, на что стоит обратить внимание, это какое рабочее давление выдерживает выбранная модель. Как правило, показатель может колебаться от 6 до 25 атмосфер

Следующий параметр – высота алюминиевых радиаторов отопления и объем каждой секции, от которых зависит уровень их теплоотдачи. Рассчитав, какой мощности нужна батарея, и зная, какая она у каждой отдельной секции, можно точно определить, сколько элементов потребуется.

Третий важный показатель – это температура носителя. В среднем она составляет +110 градусов. Выбирая подобное устройство для работы в централизованной отопительной системе, следует заранее поинтересоваться ее параметрами. В управляющем хозяйстве обязаны предоставить все необходимые показатели. Сверив их с техпаспортом изделия, можно понять, насколько они совместимы.

По способу подсоединения к теплосети батареи из алюминия делятся на боковой и нижний тип подключения. Опять же, если ожидается замена старых радиаторов на новые, то следует приобрести модели с тем способом подключения, что и у того, который демонтируется.

То, чем покрашены алюминиевые радиаторы и каким способом, зачастую зависит их «долголетие». Обязательно следует выяснить это у продавца. Если первая краска нанесена методом анафореза с предварительной обработкой изделия оксидной пленкой, то устройство будет служить долго. Второй слой должен быть нанесен путем электростатического напыления, что придает изделию красивый товарный вид и оберегает его от механических повреждений.

В технических документах, которыми снабжены алюминиевые радиаторы, вес указан по каждой секции в отдельности. Решая, сколько их необходимо для определенной площади помещения, сразу можно подсчитать, сколько будет весить цельная конструкция, и какие комплектующие к ней нужны.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Схемы установки алюминиевого радиатора

Надо отметить, что подключение алюминиевых радиаторов отопления может проводиться по разным схемам. Батареи из алюминия подходят для однотрубной и двухтрубной разводки. В последнем варианте подающая и отводящая трубы подключаются параллельно, они соединяются через конечный прибор отопительной системы.

Выделяют такие способы подключения алюминиевых радиаторов отопления: боковой, диагональный и нижний. Каждая из схем отличается не только технологией монтажа батареи, но и качеством теплоотдачи.

Диагональное подключение

Наиболее распространенным и эффективным способом является диагональное подключение. В данном случае потери тепла не превышают 2%. Идеальный вариант для оборудования с большим количеством секций. Отводящий трубопровод подсоединяется к нижнему. Подающая труба соединяется с верхним патрубком. Используют такой метод для двухтрубных систем теплоснабжения.

Боковое подключение

При боковом подключении подающая труба подсоединяется сверху, а отводящая – снизу. Монтаж проводится к патрубкам, которые расположены на одной стороне. При нижнем варианте подключение осуществляют к патрубкам, которые расположены в нижней части батареи. Правда, тепловая отдача в этом случае на 15% ниже номинальной мощности устройства.

Перед тем, как подключить алюминиевый радиатор отопления, устройство надо правильно собрать. Технология монтажа и особенности сборки производитель подробно описывает в инструкции, которая прилагается к оборудованию.

Плюсы и минусы алюминиевых радиаторов

В качестве бесспорного аргумента в пользу покупки и использования батарей из алюминия можно привести их положительные характеристики, в том числе:

  • Небольшой вес, составляющий не более 1,5 кг на одну секцию прибора, и компактные размеры, позволяющие батареям из алюминия хорошо вписываться в помещения любой площади.
  • Хорошую теплопроводность и быстрый период нагревания (в 1,5 раза быстрее, чем у чугунных радиаторов).
  • Превосходную теплоотдачу, делающую эти приборы максимально эффективными и экономичными.
  • Возможность изменения количества рабочих секций при необходимости.
  • Наличие функции регулировки температуры (на батареях, оснащенных термостатами).
  • Привлекательный дизайн радиаторов и эстетичность.

При этом алюминиевые радиаторы имеют и некоторые недостатки, например:

  • Чувствительность к уровню pH теплоносителя. Желательно, чтобы он находился в пределах 7-8 единиц, так как при его превышении алюминий может коррозировать, что со временем приведет к порче батареи.
  • Необходимость в установке воздухоотводчика, предотвращающего разрыв секций из-за угрозы газообразования.
  • Необходимость подключения алюминиевого радиатора к трубам из этого же материала или к пластику, так как в противном случае (в частности, при контакте с медными трубами) он может быть поврежден в результате возникшей реакции электрохимической коррозии.
  • Способность радиатора выдерживать относительно невысокое рабочее давление.

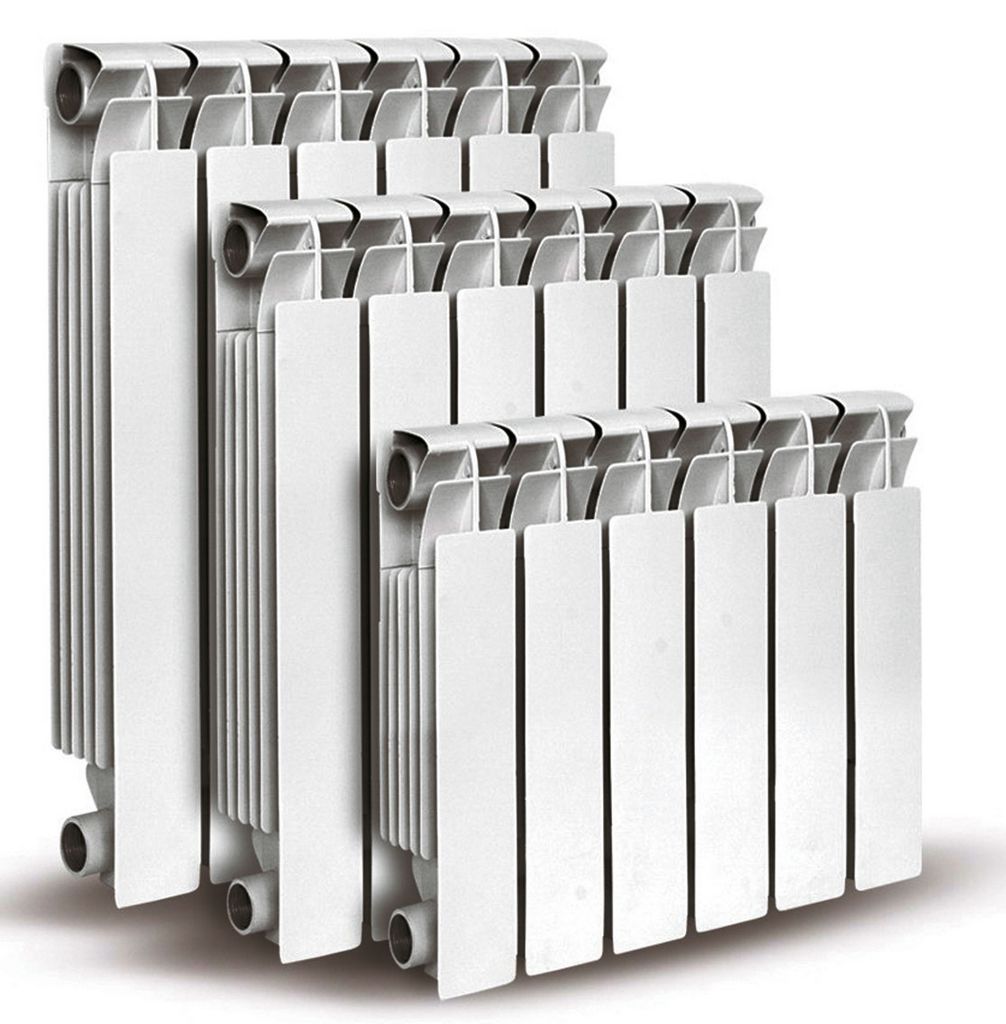

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния. Полная высота прибора с разной маркировкой:

Полная высота прибора с разной маркировкой:

  • маркировка 200 – реальная высота 280 мм;
  • 350 – высота прибора 430 мм;
  • 500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола

Уход за радиаторами при отсутствии отопления межсезонье

Для проведения работ на своем оборудовании теплоснабжающие организации обычно сливают воду в межсезонье. Без теплоносителя практически во всех видах радиаторов усиливается процесс коррозии (в меньшей мере – в чугунных радиаторах).

Согласно рекомендаций производителей пустыми радиаторы можно держать не более 15 дней. Поэтому следует принять меры по сохранению воды в отопительных приборах. Обычно для этого перекрывают нижний запорный кран – при боковом подключении радиатора.

Верхний кран при этом оставляют открытым – через него стравливается давление и продукты коррозии (водород при окислении алюминия). При полном отключении алюминиевого радиатора следует открыть кран Маевского – накопление водорода может привести к повышению давления и разгерметизации изделия.

Для сохранения эффективности работы приборов отопления, особенно радиаторов, рекомендуется проводить их промывку. Радиаторы промывают 1 раз в 2 – 5 лет, частоту промывки определяют по снижению теплоотдачи устройства. Простейшим методом прочистки является промывка через шланг из водопроводного крана.

Для этого радиатор освобождают от воды через непроходную нижнюю заглушку, отсоединяют от подводок. Шланг подсоединяют к верхнему отверстию, из нижнего вытекает промывочная вода.

Снятые для промывки приборы отопления

Промывка производится до полного осветления сбрасываемой воды. Затем радиатор устанавливают на свое место. Для удобства снятия и обслуживания отопительных приборов их следует устанавливать на разборных соединениях типа сгона Американка – подробно об этом можно прочитать здесь.

Чугунные радиаторы следует красить через 5 – 6 лет, при этом применять нужно специальные термостойкие виды красок и эмалей. Окраску производят после предварительной подготовки поверхности устройств в несколько слоев. Актуальной является окраска и для изделий из стали – при нарушении покрытия в месте повреждения значительно ускоряется процесс коррозии металла.

Все рекомендации, данные в этой статье, однозначно необходимо выполнять в квартирах с централизованным отоплением. В автономных системах отопления химический состав теплоносителя практически не меняется, давление в оборудовании намного меньше. Но все же и там не рекомендуется сливать воду в межсезонье – это замедлит процесс коррозии.

Своевременный уход, правильная эксплуатация радиаторов отопления значительно продлевают срок службы изделий, поддерживают качество их работы на высоком уровне. Мероприятия по обслуживанию занимают мало времени, но результат покажет себя – радиаторы прослужат большой срок, долго не потребуется их замена (и соответственно, финансовые расходы).

( , 1 сегодня)

Рекомендуем прочитать:

Отопление

Система автономного водяного отопления

Способы электрического отопления

Система отопления коттеджа

Виды алюминиевых радиаторов отопления

Прокладка труб отопления

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
  6. 50% — коэффициент составляет 1.2;
  7. 40% — 1.1;
  8. 30% — 1.0;
  9. 20% — 0.9;
  10. 10% — 0.8.
  11. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
  12. +35 = 1.5;
  13. +25 = 1.2;
  14. +20 = 1.1;
  15. +15 = 0.9;
  16. +10 = 0.7.
  17. К5 указывает на корректировку при наличии наружных стен.Например:
  18. когда она одна, показатель равен 1.1;
  19. две наружные стены – 1.2;
  20. 3 стены – 1.3;
  21. все четыре стены – 1.4.
  22. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
  23. неотапливаемого чердака – коэффициент 1.0;
  24. чердак с обогревом – 0.9;
  25. жилая комната – 0.8.
  26. К7 – это коэффициент, который указывает на высоту потолка в комнате:
  27. 2.5 м = 1.0;
  28. 3.0 м = 1.05;
  29. 3.5 м = 1.1;
  30. 4.0 м = 1.15;
  31. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров

Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Стальные радиаторы

Стальные панельные радиаторы

Стальной панельный радиатор с термостатом

Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.

Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.

В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.

Стальные секционные радиаторы

Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.

Стальные трубчатые радиаторы

Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).

Биметаллические радиаторы

Биметаллический радиатор

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

В качестве заключения

Сравнение различных отопительных приборов

Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.

Расчет мощности отопления

В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.

Стандартный расчет радиаторов отопления

Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:

Особенности конструкции радиатора отопления

Обустраивая теплоснабжение в жилом помещении, очень важно учитывать технические характеристики батарей отопления и особенности их конструкций. Выбирая в качестве нагревательного оборудования секционные радиаторы, существует возможность впоследствии увеличить обогреваемую ими площадь, добавив желаемое количество секций, а при монтаже панельной батареи сделать это будет нельзя

Кроме того, секционное устройство радиатора позволит не только регулировать объем производимого тепла, но и сделает возможным быструю замену неисправной секции без остановки работы всей системы.

Принцип работы батареи отопления также основывается на учете такого важного фактора, как межосевое расстояние, определяемого как вертикальная длина промежутка между центрами труб отвода и подвода. Крайне важно помнить об этом параметре в том случае, когда выполняется замена батареи или разводки труб

Не менее важно помнить и о таком критерии, как диаметр установленных труб. В том случае, если этот параметр будет недостаточно большим, есть риск засорения приборов отопления. Обусловлено это тем, что в теплоносителе зачастую встречаются разные вредные примеси наподобие песка, ржавчины и пр. Оседая на внутренней поверхности труб, эти вещества могут не только снизить производительность работы системы отопления, но и привести к ее полной поломке.

Поэтому подходить к выбору отопительного прибора следует очень внимательно. При необходимости всегда можно изучить различные фото нагревательных аппаратов, которые обычно есть в наличии у поставщиков данного оборудования.

Актуальная система

Отечественные и зарубежные системы охлаждения в подавляющем большинстве представляются закрытыми, где жидкости перемещаются принудительно. Основными их элементами служат:

  • радиатор охлаждения;
  • патрубки и соединительные шланги;
  • рубашка (технологические каналы блока);
  • водяная помпа;
  • многолопастной вентилятор;
  • термостат.

При работе силовой установки располагающийся антифриз в каналах рубашке получает от мотора тепло. Далее она перемещается по имеющимся каналам к радиатору, чтоб остывать, и возвращается по другим каналам обратно. Движению помогает располагающийся в системе насос, а охлаждению способствует расположенный за радиатором большой вентилятор. Интенсивность работы корректируется встроенным термостатом и своевременным автозапуском/автоостановкой вентилятора.

Долив необходимого объема антифриза осуществляется через специальную горловину в радиаторе. Также это можно делать посредством расширительного бачка. Как правило, в современных системах умещается около 6—12 л тосола. Заменить его удастся после полного слива, отвинтив крышку на блоке либо в нижней части радиаторного бачка.

Монтаж биметаллических радиаторов

специальный ключ

Еще до начала монтажа следует определиться со схемой разводки и способом подключения. Разводка может быть последовательной или параллельной. В частном доме чаще выбирают двухтрубную параллельную разводку, в городской квартире возможна только однотрубная последовательная. Сами радиаторы чаще всего подключаются диагональным способом.

Весь инструмент обычно можно купить вместе с приборами отопления. Однако бывают ситуации, когда необходим особый крепеж из-за особенностей конструкции стен (слишком тонкие или слишком твердые). Рекомендации по монтажу содержатся в инструкции.

Сначала производится разметка креплений, потом на каждый прибор монтируется кран Маевского. Следует учитывать, что расстояние от пола до прибора должно быть 8−10 см, от подоконника до прибора — 5−10 см, от стены до батареи — 2−5 см. Защитная пленка с радиаторов снимается только после их присоединения к системе отопления.

Сразу после монтажа производится подключение, из приборов выпускается воздух. Специалисты считают, что из каждой батареи нужно выпустить примерно ведро воды. Если при запуске не обнаружилось протечек, то позже они не появятся. Если протечки все-таки есть, их следует немедленно устранить.

Как собрать радиатор?

Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:

  • положить батарею на ровную поверхность;
  • каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
  • соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
  • на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.

От чего зависит эффективность батареи отопления?

Эффективность работы радиаторов зависит от способа их установки:

  1. корпус батареи устанавливают параллельно полу, чтобы в верхней точке контура не возникло воздушных пробок;
  2. расстояние между нижней линией изделия и полом составляет 10 см и такой же отступ делают от окна;
  3. нельзя устанавливать предметы меблировки ближе, чем на 60 см к прибору;
  4. отступ от бокового края до стены составляет 3 см;
  5. на контуре обязательно устанавливают кран Маевского для спуска воздуха.

На работу батарей влияет металл, из которого изготовлено изделие. Лучшая теплоотдача у алюминия. На втором месте стоит сталь. Теплопроводность этого металла увеличивают за счет наращивания толщины стенок радиатора. Третье место занимает чугун. Он обладает высокой тепловой инерционностью и слабой теплоотдачей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
