Как правильно осуществлять врезку в водопровод под давлением: 4 последовательные этапы

Особенности врезки в магистральный водопровод

Работы по подключению в магистральный водопровод зависит от материала водопровода. Именно поэтому технологии могут отличаться между собой. Рассмотрим врезку в чугунную трубу. Этот материал тверже пластика, но при этом может лопнуть в любое время.

Технология врезки в магистральный водопровод:

1. Для начала следует подготовить место работы. Выкопать трубу и зачистить ее. В месте подключения необходимо при помощи болгарки срезать верхний слой чугуна.
2. На трубу нужно установить разборную седелку. Между ней и хомутом должен быть резиновый уплотнитель, который обеспечит водонепроницаемость.
3. Дальше необходимо установить запорный вентиль, который крепится к фланцу. Через него будет проходить врезка.
4. Следующий этап – непосредственная врезка.
5. Завершающиеся работы заключаются в извлекании режущего инструмента, перекрывании воды.

Чтобы высверлить в трубе отверстие используют специальную коронку с особыми пластинами. Только они способны разрезать чугун.

Рытье колодца — подготовительный этап

Если ближайший узел находится далеко от дома, то перед тем как врезаться в центральный водопровод, рекомендуют выкопать смотровой колодец. Это сооружение предусмотрено правилами, касающимися устройства центральной магистрали. Владельцам колодец необходим не только для регулярного осмотра труб: он будет очень кстати при подключении новых потребителей, существенно облегчит эксплуатацию.

Именно в колодце удобнее всего работать: как устанавливать запорный вентиль (шаровой кран), так и обслуживать узел при необходимости, либо делать новую врезку. Надо заметить, что этот этап желателен, но он не является обязательным. Если возникнет потребность, то с помощью свободного доступа подачу воды легко перекрыть. Сверлят отверстие непосредственно через запорную арматуру, когда кран находится в открытом положении.

Первый этап — рытье ямы и выкапывание траншеи, ведущей к дому. В последнем случае надо сначала убедиться, что пересечения с другими проложенными коммуникациями (связь, канализация, электросеть) не будет. Рекомендуемый диаметр такого колодца — как минимум 700 мм, однако лучше оставить большее пространство для «маневров» (1000-1500 мм).

Сооружение может иметь круглую, квадратную или прямоугольную форму, так как главное — его удобство. Котлован, вырытый на месте подключения, углубляют на 500 мм, затем засыпают песком, потом гравием (щебнем), застилают рубероидом. Дно заливают 10-сантиметровым слоем бетона (М200), армирование предпочтительно. Спустя несколько дней (3-4) работу продолжают.

Для строительства сооружения используют бетонные кольца, кирпичи либо блоки. Когда существует угроза сезонного затопления, его герметизируют. В этом случае яму сразу копают большего размера. Цель — возможность доступа к внешним стенкам. Их обмазывают битумной мастикой, затем оборачивают тем же рубероидом, оставшееся пространство засыпают грунтом либо песком. Колодец закрывают крышкой, в которой предусмотрен люк.

Как подключаться к магистральному трубопроводу

Спустить воду из такого трубопровода невозможно, поэтому нужно осуществить следующие действия:

1. Для начала нужно будет выкопать почву до места, где будет делаться врезка.
2. Сделать врезку.
3. Сделать все работы по монтированию контура до элементов сантехники.

Работы по выкапыванию потребуют вырыть котлован 150×150 см. Дно выкопанного котлована необходимо сделать примерно на 50 сантиметров ниже трубы. Нужно применять для этого лопаты, экскаватор может выкопать только на глубину около 30 -50 см от трубы. Если точка врезки находится в колодце, работы будут проходить намного проще.

При применении хомута-седелки или разборного, необходимо сделать прокол арматуры. Данный метод наиболее привычен для сантехников, не имеющих опыта, когда технология похожа на тройник на водопроводную трубу. Запорный вентиль, который выполняет роль заглушки, прикручивается на боковой отвод, после того, как в магистрали сделано отверстие.

Если трубопровод пластиковый, можно применить хомут седелка-обойма или седловой.

В случае работ с полимерными материалами лучше всего подойдет разборный электросварный хомут. При его установке две его части нужно вмонтировать точно на месте врезки, после этого припаять к трубе

Выполненное соединение будет очень герметичным и, что немаловажно, прочным

При завершении врезки от вентиля хомута боковая труба отводится до счетчика, находящегося в помещении.

Врезка во внутренний водопровод во дворе

От трассы, которую мы врезали в центральный водопровод, можно сделать еще одно или несколько ответвлений – для полива, для технических нужд, для обустройства колонки во дворе. Нужно только соблюдать законность врезки, и делать ее только после счетчика.

Технологически между подключением к центральному трубопроводу и подсоединением к внутренней трассе существует несколько отличий, так как для внутренней магистрали давление можно перекрыть центральной запорной арматурой. Поэтому подключение проводится при помощи обычного сантехнического тройника, а рабочие операции будут такими:

1. В ревизионном колодце закручивается основной вентиль, и вода из внутреннего водопровода сливается через последний кран;
2. В выбранном месте труба разрезается болгаркой или труборезом (в зависимости от материала трубы), и из этого отрезка делают отвод по длине тройника;
3. Затем нужно установить сам тройник. Для полимерного трубопровода этот шаг выглядит так же, как врезается стандартная электромонтажная муфта – пайкой специальным сварочным агрегатом. Кроме этого варианта, можно использовать пресс-муфты или цанговые зажимы. В железную трубу тройник устанавливается на резьбу при помощи обычного сгона. Сварочный аппарат не рекомендуется задействовать, так как кольцевая сварка – процесс сложный, и для этого нужно иметь опыт;
4. Последний шаг — вы врезаете в вертикальный отвод тройника кран, которым можно перекрывать новую магистраль водопровода. После этого можно пользоваться системой водоснабжения, открыв вентиль на центральной магистрали.

Новый трубопровод с водой можно прокладывать при снова включенном основном и дворовом водопроводе, так как вода будет перекрыта новым запорным вентилем на внутреннем тройнике.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

Как я делаю врезку под давлением в водопровод

Watch this video on YouTube

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

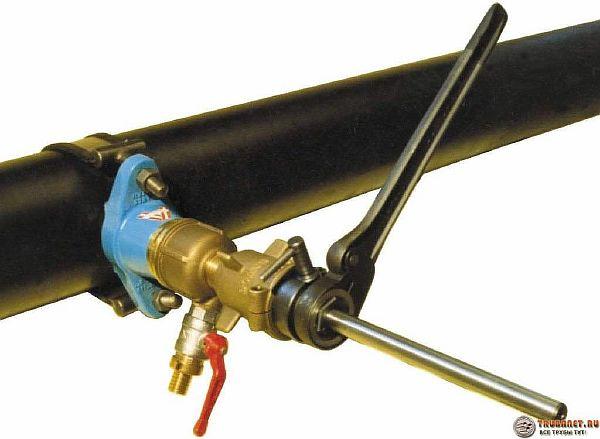

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями

Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео

Как сделать врезку в трубу под давлением

Watch this video on YouTube

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Состыковка труб без сварки: общие сведения

Существует несколько способов сочленения конструкций из труб, врезки в основную магистраль. Некоторые из коммуникаций после этого поддаются дальнейшему монтажу при необходимости (в случае ремонтных, аварийных работ), другие – неразъёмные. Их невозможно разобрать без разрушения всей конструкции или отдельного ее участка.

Важно с самого начала жестко соблюдать инструкцию по правильной врезке в трубопровод, делать всё как сказано, чтобы в дальнейшем не пришлось всё переделывать и покупать новый материал. В принципе, ничего сложного нет

Перед тем как перейти непосредственно к разбору правил для врезания в трубу, разбору полетов и советов для новичка, рассмотрим виды труб.

Они делятся на 2 группы:

• Жесткие (стальные, медные, чугунные);
• Гибкие (полипропиленовые, металлопластиковые, полиэтиленовые).

Соответственно, в зависимости от разновидности труб используют те или иные способы сочленения, подходящие в данной ситуации, соответствующие нормам безопасности и качества. Также для врезки в трубу нужен соответствующий инструмент, приобрести который необходимо заранее.

Врезка в чугунный водопровод

Сверление чугунных труб, являющихся частью трубопровода, который перекачивает воду под давлением, производится посредством специальных хомутов. Эти изделия отличаются некоторыми особенностями конструкции и применением биметаллических коронок. Такая врезка должна происходить с учетом определенных нюансов:

• чугун отличается хрупкостью, поэтому при сверлении необходимо применять небольшую степень нажатия;
• до проведения работ следует удалить с трубы слой, нанесенный в целях препятствования появлению коррозии;
• сверление должно производиться на малых оборотах;
• нельзя допускать излишнего нагрева коронок.

Когда уплотненная прослойка будет удалена, требуется установить разборную седелку там, где предполагается осуществление врезки. При этом необходимо уплотнить место соединения посредством резиновых накладок. Сам процесс сверления производится с помощью использования твердосплавной коронки.

Врезка в чугунную трубу основывается на следующих действиях:

• трубу раскопать и освободить от ржавчины в месте предполагаемой врезки;
• удалить с помощью болгарки верхний слой, представляющий собой каленый чугун;
• установить седелку с обязательным уплотнением стыка между хомутом и арматурой посредством накладки из резины;
• смонтировать вентиль на фланцевом отводе и приступить к сверлению с использованием биметаллической коронки;
• просверлить трубу, не забывая об охлаждении места реза;
• убрать коронку из вентиля;
• перекрыть воду.

Во время врезки в чугунную трубу следует помнить, что патрубок седелки должен быть установлен так, чтобы его уклон в направлении дома составлял 2 градуса.

Для справки: виды хомутов

Врезка с помощью хомутов может применяться на системах водоснабжения из элементов, выполненных из различных материалов. Однако нужно понимать разницу между отдельными видами хомутов и уметь подбирать нужный вариант.

• Хомут-обойма. Не применяется, если врезка ведется под давлением. Если имеется возможность перекрыть напор воды и спустить остатки, считается идеальным вариантом, поскольку имеет простую конструкцию и стоит очень недорого. Такой хомут возможно купить как в металлическом исполнении, так и в пластике.
• Седловой хомут. Предназначен для монтажа как раз под давлением. Напор воды блокируется специальным затворным механизмом.
• Засверловочный хомут. Привлекателен тем, что в агрегат включен механизм, который после монтажа отвода с трубы не снимается, играя роль регулировочной либо затворной арматуры.
• Хомут-седелка электросварного типа идеален при монтаже из пластиковых труб. В комплект включена фреза соответствующего диаметра. К недостаткам можно отнести необходимость дополнительного инструментария для монтажа во время врезки.

Если вы имеете дело с пластиковой системой водопровода, используйте хомуты двух последних разновидностей.

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Процесс и правила врезки труб

При выборе метода врезки в водопроводную трубу нужно отталкиваться от ее материала. В наши дни водопроводные системы сооружаются из пластиковых, металлических , металлопластиковых и немного реже из чугунных труб. Для того чтобы осуществить врезку нужно получить отверстие.

Естественно, что при выполнении этих работ под давлением, из трубы пойдет вода. Поэтому для работы используют особые хомуты устройство которых зависит от материала, из которого изготовлены трубы.

Есть два общих правила, которые необходимо соблюдать при врезке:

1. Диаметр сверла должен быть равен диаметру врезаемой трубы
2. Диаметр врезаемой трубы должен быть меньше диаметра той, в которую она врезается.

Способ врезки в магистраль напрямую зависит от вида водопровода. Самым распространенным методами являются сварочное соединение и применение хомутов. Хомуты нужны в тех случаях, когда врезка под давлением в водопроводную трубу либо когда нет возможности разреза магистрали. Проведения работ на водопроводе сконструированным из полиэтиленовых труб исключают использование газо и электросварки.

Конструкция и конфигурация хомутов бывает самая разная. Но наиболее востребованные являются:

• хомут-обойма – его использование для врезки в водопроводную магистраль возможно только в том случае когда она не находится под давлением. Конструкция хомута состоит из пары деталей, одна из которых имеет резьбовой отвод. Хомут зажимается болтами и может быть как пластиковым, так и металлическим;
• седловой хомут – используется для врезки под давлением в трубопровод из пластика, металла или асбестоцемента. На трубопроводе он должен крепится при помощи кронштейна. Как првило данный хомут изготавливается из металла и оснащен запирающей пластиной или специальным механизмом;
• засверловочный хомут – необходим для врезки в трубу, которая находится под давлением. В дополнение к нему могут идти насадки и поворотные разъемы. Для монтажа хомута на стальную, пластиковую или чугунную трубу необходимо использование специального оборудования;
• электросварной хомут-седелка – в его устройство входит поворотно-затворный механизм. В дальнейшем его можно использовать в качестве регулировочной или запорной арматуры. Применяет для врезки в трубопровод сконструированный из пластиковых труб. Конструкция хомута включает в себя нагревательную спирать и фрезу для получения отверстия. Корпус этого хомута делается из специального пластика и для его монтажа необходимо использование дополнительного оборудования.

Если применяется сварка, к трубе приваривается резьба или дополнительная муфта, на эти элементы соединения впоследствии будет посажен корневой кран. Водопровод в этот момент не должен быть отключен и вода не должна быть спущеной.

Расчет

Чтобы не пришлось делать работу дважды, нужно подойти к вопросу водоснабжения своего участка, дома, дополнительных строений или бытовых устройств основательно. Для этого следует сделать грамотный расчет требуемого расхода воды согласно плану и схематической развертки труб подключаемых санитарно-бытовых помещений – ванной, душевой кабины, туалета, кухни, с санитарно-техническими устройствами (унитаз со смывным бачком, раковины со смесителями, душем, стиральная и посудомоечная машины) и средств полива.

Имеется формула расчета водоснабжения на внутренний водопровод с учетом (согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий») нормативных расходов воды в л/с каждого прибора, устройств и количества пользующихся ими членов семьи:

Qmax = 5·q, где:

• Qmax – это максимальный секундный расход воды через один сантехнический прибор;
• q – это общий расход жидкости одного потребляемого прибора, определяемый согласно санитарным нормам и правилам;
• 5 – это коэффициент, определяемый по таблицам в приложениях СНиП в зависимости от вероятности действия конкретного прибора и их количества.

Определение вероятности действия приборов вычисляется по следующей формуле:

P = (U·Qnorm) / (q·N·3600), где:

• U – это количество членов семьи (водопотребителей);
• Qnorm – это общий нормированный расход воды одним потребителем в час наибольшего водопотребления (равен 10,5 л/час);
• N – это число таких приборов;
• 3600 – это время часа в секундах (3600 сек).

Получив показатели N и P, по их зависимости в таблице 2 приложения 4 СНиП 2.04.01-85 определяется коэффициент и вычисляется максимальный секундный расход воды через отдельный прибор Qmax. Путем сложения данных и преобразования их из секунд в часы можно легко получить суточное водоснабжение всего объекта. А уже на основании полученных данных о суточном расходе воды определяется значение минимального внутреннего диаметра трубы, которая будет подходить к участку или дому от магистральной или второстепенной линии водопровода. Вот эту трубу и нужно будет врезать в центральный водопровод. А расчётная формула диаметра трубы выглядит так:

d = √[ (4·Qmax) / (·V) ] м, где:

• d – это внутренний диаметр рассчитываемого трубопровода в метрах;
• V – это скорость потока воды, м/с. Принимается равной 2,5 м/с согласно пункту 7.6 СНиП 2.04.01-85, указывающему, что скорость жидкости во внутреннем водопроводе не должна превышать 3 м/с;
• Qmax – это уже рассчитанная величина расхода воды на объект, м³/с.

Выбор трубы для отводки зависит от давления в трубопроводе, куда будет произведена врезка, и материала, из которого этот водопровод изготовлен. Согласно СНиП 2.04.02-84, СНиП 2.04.01.85 и ГОСТу для нормального снабжения городского населения холодной водой хозяйственно-питьевого назначения давление в подающем магистральном трубопроводе должно быть в пределах 10 кгс/см². К потребителю вода должна прийти с давлением не ниже 0,3 и не выше 6,0 кгс/см². Одинакового давления у потребителей, живущих в разной удаленности и этажности от источника подачи воды, добиться невозможно. Даже в одном доме напор воды будет больше в квартирах на первых этажах.

Для правильного функционирования большинства санитарно-бытовых приборов, потребляющих воду, достаточно давления в пределах от 2 до 3,5 кгс/см². Для частных домов за городом дело обстоит хуже: не везде можно найти поблизости водопроводную сеть, а если она и есть, то возможности ее значительно слабее. Давление в сельских районах редко поднимается даже в магистрали выше 2,5 кгс/см². А для эффективного полива участка нужно давление в поливном кране не меньше 3,5 кгс/см². В этом случае можно использовать подкачивающий насос напором в 4–6 атмосфер.

При централизованном водоснабжении населенного пункта проблема с питьевой водой для жителей решается врезкой в магистраль. Важны не только технические, но и связанные с получением документов вопросы. Необходимы знания тонкостей и нюансов того, как провести воду в дом, чтобы процедура прошла быстро и без недоразумений.

Если в населенном пункте есть централизованное водоснабжение, то жителям необходимо лишь сделать врезку в магистраль.

Подключение частного дома к центральному водопроводу: последовательность проведения работ

По правилам врезка в центральную трубу, которая находится за пределами участка, выполняется организациями с соответствующей лицензией. Их привилегированное положение позволяет установить высокие расценки на услуги. Многие частники нарушают правила и подключаются самостоятельно — штраф меньше стоимости работ, выполненных организацией. Главное — придерживаться технических условий и проекта, не повредить никаких коммуникаций.

Подключение частного дома к центральному водопроводу.

Определяются со способом подключения к водоснабжению. Простой вариант исполнения своими руками — использовать накладные хомуты, которые применяются для стальных и пластиковых труб. Врезка в действующий водопровод под давлением выполняется специальными устройствами. Электродрель не подходит — ее зальет водой.

Для врезки выполняют несколько несложных действий:

• монтируют хомут;
• через отверстие в нем просверливают трубу;
• наворачивают открытый вентиль, затем запирают.

Предпочтительнее сначала на хомут установить шаровой кран, тогда сверлить можно через отверстие в нем.

Если в месте врезки нет колодца, раскапывают магистраль и устраивают его собственноручно. Дешевый и доступный вариант — использовать красный кирпич, сделать люк с крышкой. Она должна выдержать вес транспорта, если находится на проезжей части. На месте ввода трубы рядом с домом копают яму. Теперь ее нужно соединить с колодцем на центральной магистрали. Роют котлован глубиной ниже точки промерзания почвы.

Из траншеи убирают все острые предметы, способные повредить трубу. Дно засыпают щебнем и песком, которые образуют амортизационную подушку. Через нее также дренируются почвенные воды, магистраль не подвергается обледенению. Теперь требуется к крану в колодце подключить трубу и завести другим концом в дом.

Особое внимание уделяется месту, где проводится вода в дом. Иногда невозможно выкопать траншею необходимой глубины

Тогда используют различные варианты предохранения водопроводной магистрали от замерзания:

Иногда невозможно выкопать траншею необходимой глубины. Тогда используют различные варианты предохранения водопроводной магистрали от замерзания:

• обогрев специальным электрокабелем;
• обмотку теплоизоляционными материалами;
• засыпку керамзитом.

Особое внимание уделяют месту ввода в дом, если отверстие в фундаменте. Тогда труба находится выше глубины промерзания — понадобится тщательное утепление

Траншею сразу не засыпают: сначала делают внутренний монтаж, затем проверяют на отсутствие утечек.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

• место подключения;
• диаметр магистрального трубопровода;
• данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

• если трубопровод магистральной сети имеет большой диаметр;
• если землевладение не подключено к центральной канализационной системе;
• если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Разрешающие документы

Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.

Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.

Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.

Общие правила выполнения отвода

Врезка производится с использованием одного из описанных способов. При этом передний конец трубы подключается непосредственно к врезанному элементу, а второй – через счетчик расхода воды – к разводке внутреннего водопровода.

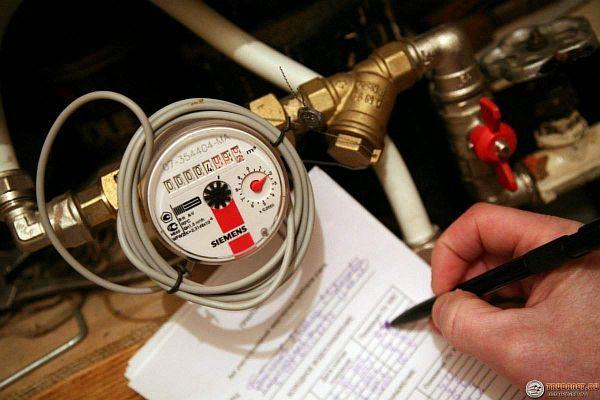

Таким образом, местом установки счетчика является промежуток между вентилем/задвижкой врезки и вентилем подключения к внутренней водопроводной сети. При установке прибора необходимо использовать также клапан обратного хода, препятствующие образованию течению жидкости вспять.

Для случаев, кода введение водопровода в дом связано с пересечение стены или фундамента, отверстие в них должно быть больше диаметра самой трубы примерно не 200 миллиметров.

По окончании монтажа и необходимых испытаний его необходимо заделать с использованием смоляных прядей или водонепроницаемого сальника. Финишная отделка поверхности выполняется цементным раствором.

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
2. Выполнить отверстие в стенке трубы доступным способом.
3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
5. Проверить все соединения на герметичность.
6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

При сверлении труб из чугуна или стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки. Для использования с трубками большого диаметра применяются седелки трехсоставные

Для использования с трубками большого диаметра применяются седелки трехсоставные.

Установка седелки

Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса. На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.

Финальные аккорды: обратный клапан, испытания, регулировка

Для предохранения счетчика от обратного тока жидкости необходима установка обратного клапана. В случае, когда врезка в водопровод под давлением предполагает прохождение ввода через стену, необходимо предусмотреть пространство в 0,2 м (зазор) в конструкции, который уплотняется смоляной прядью или водостойкими сальниками. Затем цементной отделкой закрываются эти уплотнения.

Правильность подключение всех элементов проверяется испытаниями. Для этого подается давление, а через кран на другом конце ввода стравливается наполнивший систему воздух. Поскольку врезка в магистральный водопровод предполагает воздействие 6 рабочих атмосфер, следует отследить следы протечки в местах соединений при еще незасыпанной траншее.

Данный метод можно использовать при любых погодных условиях, и, что самое главное, не прекращая подачу воды для абонентов. Но работа с трубопроводом, находящимся под давлением, требует строгого выполнения всех операций и соблюдения техники безопасности.
