Водогрейный котел электрический: водонагревательный, отопление для частного дома

Твердотопливные установки для дома

Особенность твердых энергоресурсов – длительный срок горения. Чтобы сгорели все компоненты, дающие тепловую энергию, требуется высокая и регламентированная температура.

Критерии выбора котла на твердом топливе для частного домостроения:

функциональность – выработка тепловой энергии от других видов топлива;
скорость сгорания;
тип топочной полости.

Период сгорания одной закладки топливного материала – определяющий выбор фактор. Современные агрегаты способны работать на одной закладке несколько дней. Они оснащены автоматизированной установкой коррекции температурного режима. Так на угле этот период достигает недели.

Высокая стоимость компенсируется низким расходом теплоносителя.

Два способа сгорания:

газовый – топливо при переработке выделяет газ, вентилятор направляет в камеру топки газ, где он воспламеняется от фитиля;
верхнее горение – способ основан на методе горения сверху вниз.

Приборы на твердом топливе требуют от теплоносителя высокого качества. Жидкость очищают и фильтруют. Сравнительно небольшой слой налета способен увеличить затраты на энергетические ресурсы. С целью повышения производительности, устанавливают систему водоподготовки от накипи.

Универсальные модели котлов востребованы, это обусловлено:

удобством при эксплуатации;
практичностью;
экономичностью;
внедрение дополнительных функций;
модернизацией конструкции.

Сделать правильный выбор модели помогут отзывы на специализированных сайтах, консультация профессионалов, привязка к индивидуальным особенностям дома и участка.

Выбор теплоносителя для водонагревателя и монтаж

Основной технический параметр агрегата — скорость нагрева теплоносителя до заданной температуры. При выборе подходящей модели нельзя руководствоваться исключительно номинальной мощностью, указанной в сопроводительной технической документации. Следует учитывать предполагаемые условия эксплуатации и отапливаемую площадь. Устанавливать агрегат следует в теплом помещении для минимизации энергопотерь. Электропроводка должна выдерживать предельную нагрузку, создаваемую водонагревателем. Такие данные указаны в техническом паспорте оборудования.

Лучшим наполнителем считается дистиллированная вода. Она отличается оптимальными показателями теплоемкости. Для использования в системе горячего водоснабжения и отопления помещений лучше приобрести агрегат с закрытыми нагревательными элементами. Такая конструкция позволяет избежать образования накипи

Важно подобрать устройство необходимой мощности, которое способно справляться с возложенными на него функциональными задачами

Котлы с накопительным бойлером

Схема подключения проточного и накопительного бойлера

Недостатки, связанные с проточным нагревателем, отсутствуют у двухконтурных электрических котлов со встроенной накопительной емкостью для горячей воды. В этом случае ее расход и количество потребителей зависят от вместительности этой емкости и тепловой мощности агрегата. Производители предлагают настенные и напольные версии теплогенераторов для отопления дома и ГВС, в первых установлены бойлеры небольшой вместительности (до 100 л), в напольных же агрегатах емкость бака может достигать 300 л. Это позволяет обеспечить необходимый расход горячей воды для всех хозяйственных нужд при большом количестве проживающих в доме людей.

Принцип, по которому происходит работа электрокотла с бойлером, напоминает электроустановку с теплообменником. Разница заключается в том, что переключение потоков осуществляется, когда теплоноситель в системе набрал необходимую температуру.

Двухконтурные котлы Navien

В одноконтурных агрегатах при достижении требуемой температуры теплоносителя блок управления отключает ТЭНы и включает их после того, как вода остынет до минимального нижнего порога.

В двухконтурном аппарате ТЭНы продолжают работать, только нагревают они теперь воду в накопительном баке. Получается, что система ГВС всегда готова к работе с большим расходом горячей воды. Тем не менее здесь кроются свои недостатки:

Расход электроэнергии выше, так как ТЭНы постоянно подогревают воду в баке.
Габаритные размеры теплогенератора больше из-за наличия бака.
Электроника настроена на поддержание температуры в помещениях, а уже во вторую очередь нагревают воду в емкости

По этой причине в особо холодные дни температура воды в бойлере может понижаться, поэтому важно изначально правильно выбрать агрегат по мощности

Обзор водонагревателей для электроотопления

Производители отопительных аппаратов, уже выпускают обычные бойлера, адаптированными для установки в теплоснабжающих сетях. Их тепловая мощность увеличена до 12 кВт, кроме того они имеют повышенные диаметры вводов для подключения во внутридомовой системе отопления.

Отопление от бойлера реализовать не сложно. Так как такое оборудование широко представлено на рынке, как отечественными, так и зарубежными производителями. Выбор их будет зависеть от требуемого вида энергоносителя и, типа нагрева: емкостные или косвенного нагрева. Последние больше используются в автономных схемах теплоснабжения, поэтому здесь действует принцип — чем больше, тем лучше. Они хорошо применяются во время отопительного сезона, а

летом для ГВС — разумнее применить комбинированные водонагреватели.

Наиболее популярные модели водонагревателей, которые используются в системах отопления:

Бойлер для отопления Thermex Champion Titaniumheat 150 V, производство Россия, ТЭН, объем 150 л, цена – 12190 руб.
Водонагреватель для отопления Gorenje TGU150NGB6, производство Сербия, ТЭН, объем 150 л, цена – 14320 руб.
Ariston ABS PRO R 150 V, производство Россия, ТЭН, объем 150 л, цена – 14970 руб.
Bosch WSTB 200, производство Германия, косвенный нагрев, объем 197 л, цена – 40833 руб.
Baxi Premier plus 150 (30 кВт), производство Италия, косвенный нагрев, объем 150 л, бак из нержавейки цена – 68600 руб.
Buderus Logalux SU160/5 производство Германия, косвенный нагрев “змеевик в змеевике”, нержавеющая сталь DUPLEX, объем 160 л, цена – 68869 руб.

Инертность нагрева

Скорость повышения температуры воды в трубах для электрических котлов достаточно высокая. Среднее время нагрева с 25 град до 60 составляет 15-20 мин в зависимости от объема системы. В этом плане отопление с помощью водонагревателя значительно уступает традиционному. Для того чтобы объем воды в бойлере емкостью 150 литров достиг нужного значения температуры необходимо ждать около часа. Основными критериями, влияющими на этот показатель, являются мощность ТЭНов, объем бака и всей системы в целом.

Однако когда электрический котел перестает работать — вода в трубах быстро остывает. В то же время в системе водонагревателя большой объем горячей жидкости находится в баке и потребуется несколько циклов циркуляции, чтобы она остыла. Т.е. в случае непредвиденного отключения электричества теплоноситель в бойлерной системе будет еще некоторое время горячим.

Резюмируя эти факторы можно определить основные условия использования электрического водонагревателя для отопления:

Площадь отапливаемого помещения должна быть относительно небольшой. Это обусловлено соотношением 1 кВт тепловой энергии на 10 м.кв;
Хорошее качество проточной воды для сохранения всех элементов отопления;
Для наполнения бака необходимо создать такой же напор, как и в водопроводе — 4 атм. Это касается только тех случаев, когда устанавливается обычный бойлер не предназначенный для отопления из водонагревателя. В специализированных моделях значение минимального давления значительно ниже — от 1,5 атм.

Можно использовать электрический водонагреватель для отопления дома с небольшой площадью до 80 м.кв. Прежде всего это относится к дачным постройкам.

Вторым способом использования проточного водонагревателя для отопления является обустройство системы теплый пол. Но даже в этом случае необходимо внимательно ознакомиться со схемой подключения прибора к трубопроводу.

Какие электрические котлы чаще всего используют для обогрева частного дома

Есть 4 разновидности:

ТЭНовые;
электродные;
индукционные;
тепловые насосы.

Первые наиболее распространены. Их преимущества:

доступная стоимость;
низкие требования к теплоносителю: его необходимо лишь один раз обессолить перед первым применением;
простой и недорогой ремонт;
плавный пуск (предотвращает скачки напряжения в сети).

Электродные котлы стоят дешевле ТЭНовых и устроены проще. Но теплоноситель пользователю приходится готовить по рецепту. При этом его химический состав постоянно меняется, так что каждые 1,5 месяца требуется заливать в контур новую жидкость. Это усложняет эксплуатацию.

Оба последних вида имеют общий недостаток: их конструкция не предусматривает плавного пуска, поэтому при включении в сети возникают скачки напряжения.

Если позволяют средства, целесообразно приобрести котел, работающий по принципу теплового насоса. Использовать его выгодно. На каждый киловатт потребляемого электричества прибор выдает до 5 кВт тепла. Но денег система потребуют немалых: помимо приобретения дорогого устройства придется оплатить строительство обширного наружного теплообменника (длинный контур из труб в земле).

Монтаж и эксплуатация бойлера отопления

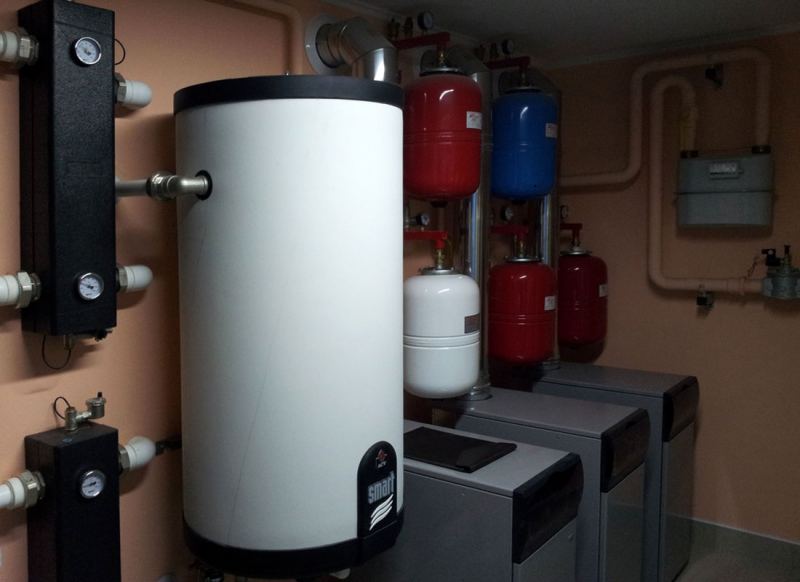

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

Один раз в месяц проверять целостность теплоизоляции конструкции;
Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Классификация

Котлы электрические делятся на три основных типа:

ТЭНовые;
электродные;
индукционные.

Кроме того, между ними есть ряд других различий. Так, например, существуют напольные или настенные модели. Они могут подключаться к 380В или 220В – в зависимости от размеров помещения (используются для частного дома или небольшой квартиры). Также основным показателем является количество контуров, в которых находится горячая вода – один или два.*

ТЭНовые

Электрокотел работает, основываясь на процессе превращения тока в тепловую энергию за счет использования трубчатых нагревателей, установленных непосредственно в емкости. ТЭН поднимает температуру жидкости внутри трубы. Она, попадая в отопительную систему, прогревает помещение.

Чтобы устройство всегда работало так, как необходимо, предусмотрен блок управления. За отоплением следит комнатный регулятор температуры. Именно он воспринимает понижение этого показателя и сообщает о необходимости увеличения подогрева. Нужное давление появляется в результате подключения насоса. За счет использования современных технологий, после того, как температура в помещении поднимается до установленной отметки, режим отключается. Спустя некоторое время перестает работать и насос, который обеспечивает перемещение теплоносителя.

*Основное достоинство такого вида котлов – отсутствие контакта между жидкостью и теплообменником. Это позволяет использовать защитные устройства для автоматического отключения.

Оборудование дает возможность просто реализовать плавное или ступенчатое регулирование.

Как и любые другие устройства, эти обладают своими недостатками. ТЭНовые по сравнению с остальными котлами имеют ограниченный срок службы. Не исключается и преждевременное перегорание из-за неправильного использования

Перед приобретением обязательно нужно обратить внимание на возможность ремонта или замены

Также на самом трубчатом нагревателе быстро образовывается накипь. Это значительно снижает срок службы устройства. Обязательно нужно искусственно снижать жесткость жидкости.

Такие водонагревательные котлы представляют собой одно- и двухконтурные агрегаты. Последние обеспечивают горячее водоснабжение и отопление.

В большинстве случаев установки вешаются на стену, хотя есть и такие, которые располагаются на ровной твердой поверхности.

Этот вид считается самым популярным среди электрических котлов.

Электродные

Нагрев теплоносителя осуществляется путем прямого прохождения через него тока. При этом нет «посредников» в виде ТЭНа. Электролиз не происходит, так как анод и катод постоянно меняются местами.

Важно отметить, что в случае работы без жидкости, электрический котел отопления или горячего водоснабжения не выйдет из строя. Кроме того, накипь не разрушает электроды – иногда наблюдается небольшое снижение мощности

*Температура теплоносителя возрастает быстро. При этом увеличивается давление, с помощью которого вода и перемещается по сети – нет необходимости в установке насоса. Прекрасно подходит для ванной, так как не занимает много места.

Такой водяной агрегат имеет КПД порядка 96%. При этом он долговечен и надежен в использовании.

Такое устройство невозможно подсоединить через элемент защиты. В качестве теплоносителя используются только специальные антифризы.

Индукционные

Подобные установки имеют конструкцию, схожую с трансформатором, состоящим из двух контуров. Первичным выступает магнитная система, а вторичным – устройство теплообмена. Посредством переменного поля в нем электроэнергия позволяет нагреть теплоноситель.

Главными достоинствами можно назвать безопасность, а также взаимодействие с различными жидкостями для обогрева. Как и прошлый вариант, хорошо подходит для ванной.

Но тут есть и недостатки. Главными считаются первичная цена, а также стоимость последующей эксплуатации.

Бойлеры

Отдельно стоит вспомнить электрические накопительные установки. По факту они представляют собой ТЭНовое оборудование, устанавливаемое параллельно. При этом могут предназначаться как отдельно для ГВС или отопления, так и для обоих направлений. Для последнего применяются системы косвенного нагрева. Такие накопительные электрические установки позволяют поднимать температуру воды для хозяйственных нужд теплоносителем, предназначенным для отопления.

Такой бойлер идеально подходит для использования в загородных домах. Он в основном устанавливается вместе с котлами, использующими любой энергоноситель. При этом снаружи он еле теплый, так как обычно подобные установки имеют качественную защиту, позволяющую сохранять энергию внутри долгое время.

Принцип работы и преимущества этих агрегатов

Обычно электрический котел представляет собой водогрейную камеру цилиндрической формы. Внутри расположены ТЭНы, с помощью которых электрический ток проходит через теплоноситель, нагревая его. Агрегат подключают к трехфазной сети с напряжением 380 В. Чаще всего блок автоматического регулирования работы прибора размещают в отдельном шкафу управления. Существуют также модели электрических котлов, в которых используется индукционный нагрев. Принципиальные различия при монтаже этих двух видов котлов отсутствуют. Индукционные модели считаются более безопасными, а их КПД может достигать 90%.

Для более эффективной работы автоматики рекомендуется подключить к блоку управления температурный датчик, расположенный в отапливаемом помещении. В этом случае можно управлять оборудованием с учетом изменения погодных условий. Кроме того, блок управления снабжен:

автоматом защиты;
схемой автоматики;
контакторами;
приборами контроля за напряжением и уровнем токовой нагрузки.

Такая конструкция позволяет автоматически отключать оборудование при перепадах напряжения или коротком замыкании. Автоматика поддерживает установленную температуру воды, находящейся в котле, а также следит за нагревом корпуса устройства и отключает его в случае перегрева.

Световая индикация сообщает не только о включении и работе устройства, но также может сигнализировать о поломках, переходе оборудования в режим удаленного управления и т. п. Если необходимо подогреть не только теплоноситель, но и обеспечить дом горячим водоснабжением, следует приобрести двухконтурный электрический котел, снабженный бойлером для воды. Такой агрегат обладает довольно высоким КПД и позволяет расходовать электроэнергию более экономно.

К преимуществам электрических водогрейных котлов следует отнести:

простоту в монтаже (не нужен дымоход, отдельная котельная и т.д.);
невысокие затраты на оборудование по сравнению с другими вариантами автономного отопления;
бесшумную работу;
стильный дизайн оборудования;
возможность установить котел практически в любом удобном месте, на стене или на полу;
экологическую безопасность агрегата;
возможность регулировать работу устройства автоматически или дистанционно.

Отлучаясь на длительное время, владельцам частного дома не придется отключать систему отопления, поскольку она управляется автоматически. Регулировать работу некоторых моделей котлов можно даже на значительном расстоянии с помощью мобильного телефона.

Можно ли использовать бойлер для горячей воды в системе отопления

Для того чтобы всецело понимать, что это за устройство, необходимо разобраться во всех нюансах.

Что собой представляет устройство

Визуально бойлер для отопления выглядит как ёмкость довольно большого объёма. Внутри её или под ней располагается тепловой источник.

Конструкция и технические характеристики

На внешнем корпусе прибора расположены датчик давления и электронно-механическая система по управлению бойлером. Далее, следует слой теплоизоляции, разделяющий стенку корпуса и накопительный бак, и позволяющий сохранить тепло.

Фото 1. Бойлер косвенного нагрева модели 702.1, емкость – 712 л, производитель – «Elitec», Италия.

Объем накопительной ёмкости, в которой будет скапливаться и прогреваться вода, целесообразно выбирать в диапазоне 200—300 литров. Более низкие значения вместимости бака рассматривать не стоит, так как этого будет недостаточно для обогрева даже небольшой площади.

Нагрев воды осуществляется с помощью трубчатого электронагревателя мощностью не менее 8—12 кВт.

Внимание! Важноучитывать этот показатель, так как если он будет ниже, то оборудование будет не справляться с отоплением, и появится необходимость в круглосуточной работе прибора

Для чего он нужен

После того как накопительный бак заполнен, ТЭНы, расположенные внутри его, начинают прогревать воду до заданной температуры. По мере достижения необходимой отметки в градусах, жидкость начинает поступать через патрубки в трубы основной отопительной системы.

Хоть принцип работы бойлера для отопления достаточно прост, важно помнить и про особенности подготовительного процесса:

создать контур с циркуляцией замкнутого типа;
предвидеть возможность добавления жидкости в теплоноситель из систем водоснабжения;
установить насос, регулирующий стабильное движение воды по трубам, запорную арматуру, расширительный бак;
наладить структуру фильтрации воды, циркулировать по контуру жидкость должна уже в очищенном, без примесей, виде.

Встроенные в бойлер ТЭНы контролируют колебания температуры прибора. Как только достигается определённое пользователем её значение в градусах, система автоматически отключается. Если же вода остынет, то возникает обратный процесс: снова запустится её нагрев.

Стальные и чугунные котлы

Котлы, имеющие стальной теплообменник, обладают длинным трактом дымовых газов. В связи с этим они лучше передают тепло в теплообменник. В дополнение к этому стенки дымового тракта легко поддаются чистке. Для достижения высокого уровня КПД, у чугунных котлов поверхность теплообменника имеет много ребер, находящихся близко друг к другу. Конструкция такого котла не имеет длинный тракт дымовых газов, поэтому чистка такого котла – процесс сложный и трудоемкий.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на dom@otopimdom.ru

Категория: Строительство / Инженерные системы | Дата: 15 января 2013 | Просмотров: 996 | Комментариев: 1

Водонагревательные котлы используют тепловой источник для нагрева холодной воды, поступающей из муниципального водопровода или скважины. Нагретая вода хранится в баке и по требованию распределяется по душевым, ванным, раковинам и другим оборудованиям, использующим горячую воду.

Водонагревательные котлы для отопления выполняют и функцию нагрева воды, и функцию отопления, экономя деньги на установке всей системы. Используется только один котел, требуется только одна горелка и одна вытяжка. Очень часто в такой объединенной системе используется утепленный внешний накопительный бак с высокоэффективным бойлером для нагрева воды, которая проходит через теплообменник (как в радиаторе автомобиля). Затем система распределяет тепло по дому при помощи распределительной сети, как при использовании традиционного котла отопления.

Для объединенных систем отопления. которые не используют высокоэффективные бойлеры, очень скоро первоначальная экономия сокращается из-за очень низкой сезонной эффективности. Котел имеет такой размер, чтобы производить достаточно тепла для нагрева дома в самый холодный зимний день. Однако весной, летом и осенью, когда отопление не требуется, тот же самый котел нагревает только воду. В результате получается, что слишком большой водонагревательный котел используется на полную мощность только несколько месяцев в году, что приводит к его низкой эффективности.

Довольно часто используются альтернативные типы водонагревателей – без накопительного бака. Теплообменник внутри бойлера нагревает воду только по требованию, не накапливая её в баке. Вода проходит через ТЭНы внутри котла, когда открывается один из кранов в доме. Недостатком такой системы является сниженная эффективность в теплые месяцы, когда не требуется нагревать помещение, в то время как водонагреватель все время должен быть горячим.

Несмотря на постоянный рост стоимости коммунальных услуг, электрические котлы отопления остаются востребованными и популярными. Высокие затраты на отопление электричеством вполне окупаются благодаря простому монтажу, относительно низкой стоимости оборудования, удобству в эксплуатации и прочим особенностям электрического водогрейного оборудования. Модельный ряд этих полезных и безопасных устройств достаточно широк, чтобы можно было эффективно обогреть и большой коттедж, и скромную дачу. Предлагаем вам разобраться поглубже в этих агрегатах, чтобы понять как они работают и какой лучше приобрести для своего дома.

Паровой котел

Он представлен многими моделями, и каждая из них имеет свои технические характеристики. Понятно, что во многом от технических характеристик зависит строение парового агрегата.

Одна из распространенных моделей (рассчитана на создание пара низкого давления на низкое напряжение 0,4 кВт) КЭПР-160/0,4 состоит из таких элементов:

Сваренного из 2 стальных труб сосуда. Они размещены одна в другой так, что оси совпадают. Благодаря этому формируются две камеры: парогенерирующая (внутренняя) и вытеснительная (внешняя).
Электродной системы. Находится в парогенерирующей камере. Она представляет собой набор плоских пластин.
Проходных изоляторов .
Токопроводящих шпилек. Находятся в проходных изоляторах. Подают эл ток на электродную систему.
Поплавкового регулятора подпитки. Он размещается на наружной стороне устройства и подключен к камере вытеснения.
Механического сепаратора пары. Встроен в верх парогенерирующей камеры.
Регулятора давления пара. Его размещение – место возле регулятора подпитки.

Принцип управления такой технической характеристикой отопительного эл котла, как мощность, является таким:

Вода во внутренней камере нагревается настолько, что образуется пар.
Пар накапливается в сепараторе, поднимая при этом такую характеристику как давление.
В одно мгновение давление становится слишком большим и срабатывает регулятор.
Вода из внутренней камеры вытесняется во внешнюю и пластины оголяются.
В таких условиях мощность эл котла падает, и начинает образовываться только необходимое количество пара, которое затем подается в теплосеть, имеющую также АГВ.
