Варианты укладки теплого пола без стяжки

Деревянный настильный тёплый пол

В деревянных домах с балочными перекрытиями система стала особенно популярной. Конструкции выбирают реечные, либо модульные.

Работа ведётся с соблюдением следующего порядка:

1. Очищение поверхности.
2. Периметр дополнительно защищают демпферными лентами и полиэтиленом. Стоимость на это не влияет.
3. Саморезами крепят планки, вырезающиеся заранее. Трубные контуры с обеих сторон обхватывают планками с основой из дерева. Минимум зазора – 20 мм.
4. Пластины и пазы для опоры ставят между планками. Шурупы организуют крепление. Эффективность прогрева уменьшается, если пластины не занимают 80% от площади.
5. Заполнение пазов трубами греющего типа. Дополнительная фиксация в этом случае не требуется.
6. Поверх всей системы снова идёт полиэтилен.
7. Поверх плёнки – листы ГВЛ.

Второй тип систем предполагает закладку в вырезанные отверстия у специальных модулей. Замковое соединение модулей обеспечивает сплошное покрытие. Монтаж таких систем похож на планки и реечные варианты.

В деревянных домах с балочными перекрытиями система стала особенно популярной.

Варианты установки водяного контура

Перед тем, как укладывать теплый пол без насоса, нужно составить план размещения труб в помещении. Обычно каждая комната подключается к отдельной схеме, трубу при этом лучше использовать сплошную, без стыковок. Схема делается обычно в форме спирали, змейки или двойной змейки.

Схема укладки теплого водяного пола

Схема змейка – самый простой в установке и бюджетный по затратам материала, но из-за остывания теплоносителя могут возникнуть перепады температуры в различных углах помещения.

Поэтому такой вариант укладки контура в частном доме применяется в маленьких комнатах, где теплоноситель не успевает сильно остудиться. После выполнения плана необходимо выявить расстояние укладки с учетом требований проекта. Для различного типа основания расстояние может быть разным.

Укладка пола на полистирольное основание

Полистирол является знакомым всем пенопластом. Он имеет хорошие тепло-и звукоизолирующие характеристики, не деформируется и долгое сохраняет свои качества. Полистирольные плиты реализуется со стандартной толщиной 30 мм.

Устанавливается полистирольное основание – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины реализуют на расстояние 150 и 300 мм. Пластины крепятся между собой при помощи защелкивающегося замка. Если применяются универсальные пластины с выступами, контур установки труб может быть более сложным, для комфорта лучше отметить маркером.

В пазы устанавливаются алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура. На верх пластин можно класть подложку и итоговое покрытие – паркет, ламинат. Если в качестве покрытия вы выбрали плитку, то под нее нужно установить сухую стяжку – плиты ДСП, фанеру или устойчивый к влаге гипсокартон.

Деревянный настильный теплый пол

Чаще всего теплый пол кладут в деревянных домах. Деревянная конструкция может быть собрана как на базе специальных модулей, так и на реечной основе. Модульный метод укладки предусматривает применение готовых модулей из древесной плиты с пазами для укладки труб. Реечная система осуществляется при помощи досок или реек.

Модули крепятся между собой стандартным защелкивающимся замком. Для реечного метода необходим настил черного пола – пирог. Рейки укладываются на расстоянии, подходящим для расположения труб на корректном промежутке в соответствии с выбранным контуром.

При установке модулей или реек нужно соблюсти предварительно составленный план раскладки. На подготовленную систему модулей с пазами нужно положить стальные пластины, а в них – трубы. Твердые итоговые покрытия толщиной не менее 10 мм можно класть прямо на верх стальных пластин, уложив в них мягкую подложку для звукоизоляции.

Под укладку плитки или линолеума теплый деревянный пол нужно подготовить: положить на стальные пластины плиты гипсокартона, фанеры, ДСП, зафиксировать их, заделать стыки. Укладка покрытия осуществляется обычным способом.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Вариант #2 — деревянная система

Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

Реечная деревянная система

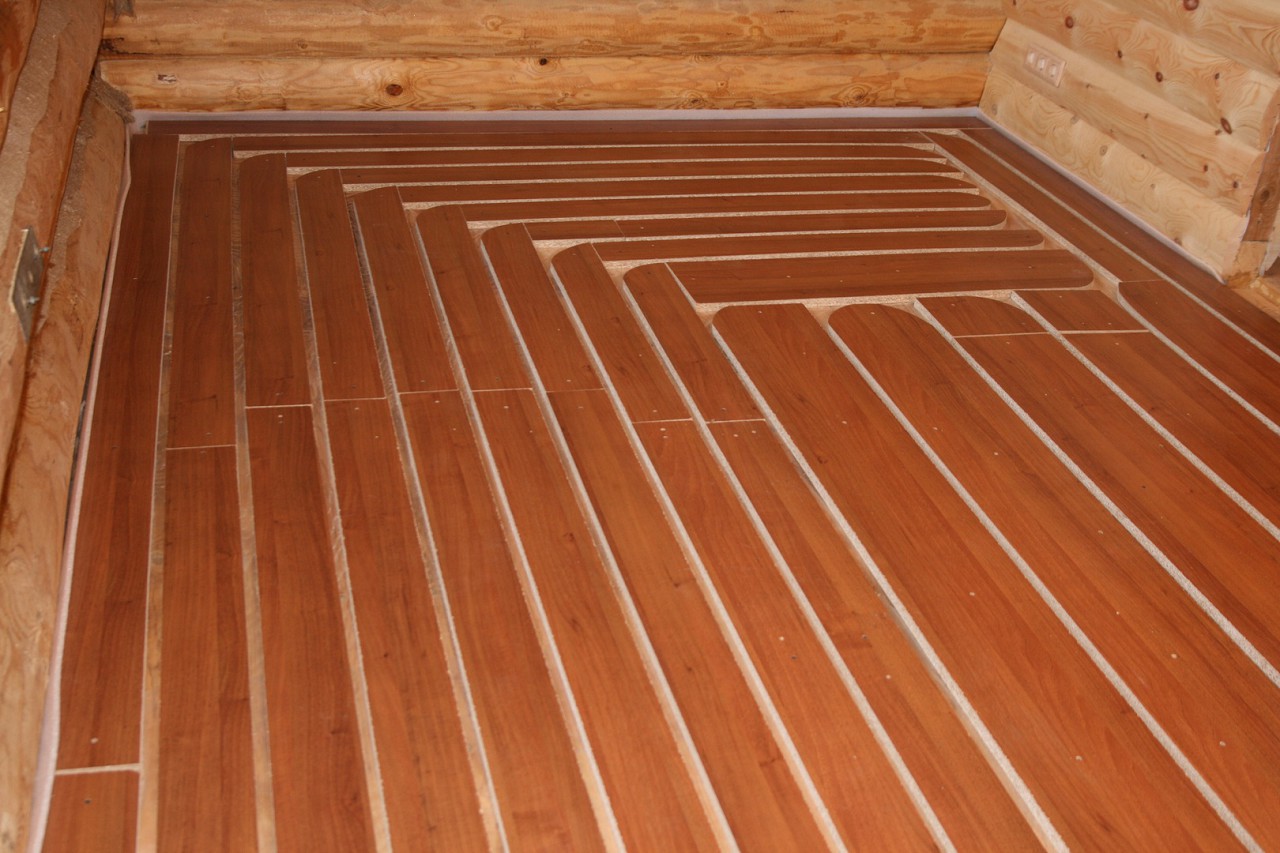

В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.

Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Монтаж деревянной системы выполняется по следующей схеме:

• Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
• Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
• По стенам помещения прокладывают демпферную ленту.
• На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
• Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
• Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
• Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
• На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

Модульная деревянная система

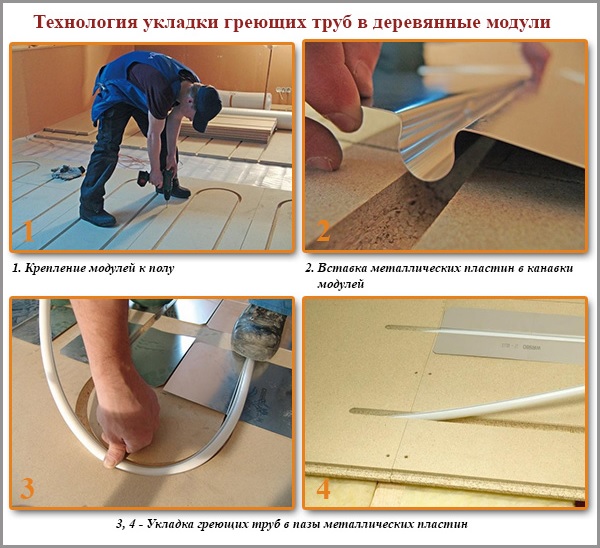

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.

Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Настил из дерева

Данная технология предусмотрена в основном для деревянных строений. Есть и тут несколько своих способов:

1. Основа из реек.
2. На основе модулей.

Именно второй вариант и пользуется большей популярностью за счет применения в работе плит, в которые уже предусмотрены пазы для трубопровода. К тому же работа без стяжки заметно сокращает временные рамки окончания работ. При большой спешке некоторые не смогут дождаться полного высыхания раствора и произвести укладку трубопровода. Но ни в коем случае нельзя монтировать теплый пол водяной в готовую стяжку.

Предварительно на основании пола производиться расположение лаг с выбранным шагом. Между ними настилается материал для гидро и теплоизоляции. Поверху на расстоянии 20 мм монтируются плиты из древесины. Данное расстояние должно быть выдержано с целью компенсации расширения от повышенных температур.

Для реечного способа потребуется тщательным образом подготовить черновой пол. Схему установки труб следует предусмотреть заранее и ей следовать в процессе монтажа. Выкладывание реек осуществляется с выдержанным расстоянием для фиксации труб контура, расположенных на металлической пластине.

Финишное покрытие может быть совершенно различной толщины. При толщине до 10 мм его можно располагать поверх пластин, но не забывать про слой звукоизоляции. Для плитки поверхность готовиться: производиться укладка листов ДСП или гипсокартона. В таком случае стыки должны быть обработаны для получения ровной поверхности без изъянов. Именно под плитку в основном и устраивают теплый пол, чтобы тщательно ее прогреть на кухне, в ванной комнате.

Процесс монтажа

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.

Вся работа состоит из:

• проектировки;
• утепления;
• укладки труб;
• стяжки готовых полов.

Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.

Создание проекта

Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.

Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.

Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих

Утепление водяного отопления

Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.

Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.

Наибольшей популярностью пользуются следующие утеплители:

Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.

Пенополистирол – плотный и теплоустойчивый материалМинеральная вата применяется совместно с деревянными покрытиями

Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой экструдированный пенополистирол с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.

Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.

Каждая составляющая пирога теплого пола имеет важное значение

Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.

Может быть интересно

Укладка труб

Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.

Для монтажа используют две схемы укладки труб водяного отопления:

• Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.
• Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.

Теплые полы водяные монтажные в виде схемы укладки трубопроводов

Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.

Монтаж на полистирольную основу

• Специалисты оценивают полистирольную основу как самую оптимальную.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
• Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

• На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
• Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

• Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
• Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

• На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

• Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.

• Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

• Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Состав

Пирог такого пола состоит из таких элементов:

• основание, которое должно быть предварительно хорошо подготовлено;
• стяжка толщиной 5 см;
• теплоизоляция такой же толщины;
• трубы, по которым циркулирует вода (обычно диаметр составляет 16 мм);
• ещё одна стяжка (4 см);
• напольное покрытие.

В зависимости от используемых труб гидроизоляция может быть уложена в несколько слоёв. Если исходная поверхность ровная, то первый слой стяжки можно не укладывать.

Совет
Если позволяют условия, теплоизоляцию лучше сделать потолще — до 10 см, тогда система будет более эффективной

Особенно важно выполнение условия при установке системы на первом этаже. Оптимален для теплоизоляции экструдированный пенополистирол.

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

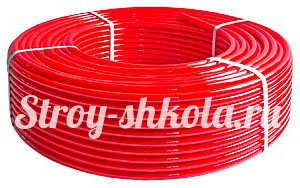

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» — наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

Способы укладки водяного контура для теплого пола

После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.
