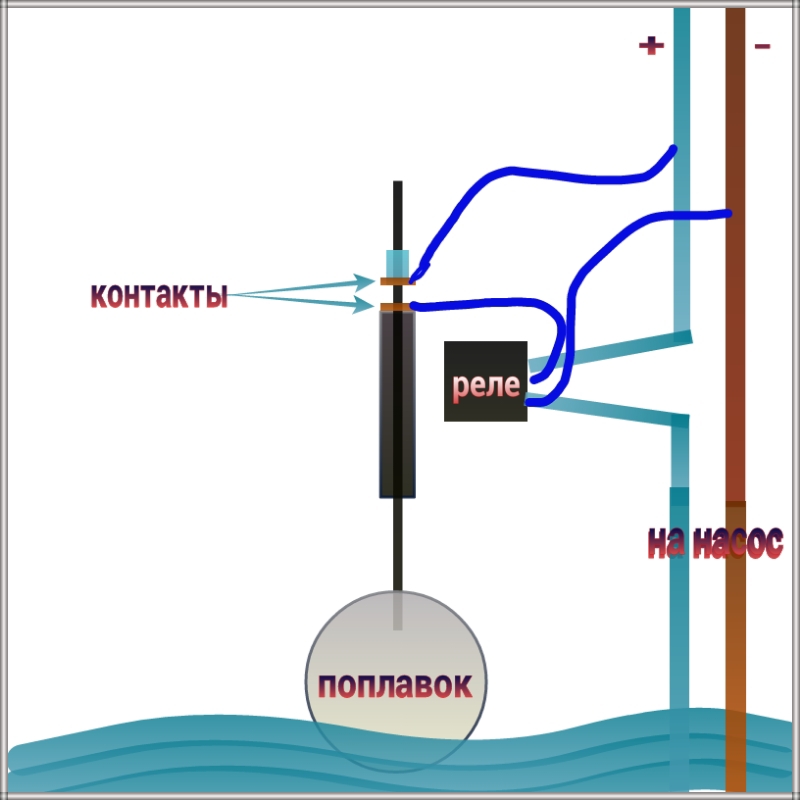

Делаем водяной насос своими руками

Распространенные поломки и способы их устранения

Можно выделить основные «симптомы» неправильной работы прибора и подходящее к каждому из них «лечение». Без знания устройства насоса здесь не обойтись.

Циркуляционный насос отопления шумит или вибрирует

Причин этому может быть несколько:

• Прибор долгое время простаивал. В этом случае понадобится его разобрать и принудительно провернуть ротор.
• Вращению крыльчатки что-то мешает. Насос разбирается и посторонний предмет удаляется. Для предупреждения такой поломки в дальнейшем в подающем трубопроводе можно установить сетчатый фильтр.
• Неграмотная установка прибора. Исправить ситуацию могут квалифицированные специалисты.
• В корпус изделия попал воздух. Такая ситуация актуальна для начала отопительного сезона. Воздух стравливается через специальные винтовые заглушки. В некоторых моделях установлен автоматический воздухоотводчик. Если его нет, можно осуществить монтаж самостоятельно.
• Износ подшипника. В этом случае имеют место вибрации и характерный гул. Поменять подшипник легко. Необходимо разобрать прибор, извлечь старый подшипник и заменить его новым.

Стравливание воздуха через воздушный винт

Правильная установка прибора

Насос не включается или отключается сразу после начала работы

В тех случаях, когда прибор отказывается работать изначально, проблема чаще всего состоит в электропитании. Вам необходимо проверить целостность кабеля, качество и правильность подключения проводов, напряжение на клеммах.

С высокой долей вероятности насос может не включиться из-за сгоревшего предохранителя. Причина его выхода из строя – сильные или частые перепады напряжения. Проблема решается заменой предохранителя, что не составляет труда. А вот сгорание обмотки привода – прямая дорога к специалистам или даже в магазин за новым прибором.

Если включение насоса происходит без проблем, но через несколько минут он упорно отключается, рекомендуется проверить подсоединение проводов. Неправильное подключение по фазам или слабый контакт могли привести к такой проблеме.

Провода для питания прибора от электросети

Изменение напора воды (водяная система отопления)

Циркуляция воды в насосе определяются его конструктивными особенностями и эксплуатационными характеристиками

В процессе работы прибора обязательно обращайте внимание на напор теплоносителя в трубах. Он должен соответствовать указанной в паспорте насоса величине. Нежелательные изменения напора могут возникнуть из-за нарушения целостности корпуса изделия

Внимательно осмотрите на предмет протечек стыки труб и насоса, места крепления болтов. Оцените качество смазки на резьбовых фланцах. Завоздушивание теплоносителя также приведет к падению его напора

Нежелательные изменения напора могут возникнуть из-за нарушения целостности корпуса изделия. Внимательно осмотрите на предмет протечек стыки труб и насоса, места крепления болтов. Оцените качество смазки на резьбовых фланцах. Завоздушивание теплоносителя также приведет к падению его напора.

Неправильно подключенные фазы приведут к вращению рабочего колеса в неправильном направлении, что негативно скажется на работе насоса. Еще одной причиной снижения напора воды может стать сильное засорение фильтра, который достаточно тщательно прочистить или заменить.

Прибор в разобранном виде

Таким образом, минимальные знания физики, устройства циркуляционного насоса и принципа его работы позволят вам самостоятельно обнаружить неисправность, а в некоторых случаях и устранить ее. Однако в некоторых ситуациях без специалистов не обойтись. Не обойтись без них и тогда, когда техническая информация никак не хочет укладываться в вашей голове (не для всех она, это необходимо понимать).

Главное – вовремя понять, что с прибором что-то не так и четко сформулировать проблему. В этом случае вы добьетесь своевременного и максимально эффективного ее решения. А ваш дом снова наполнится теплом!

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
В нижней части бочки необходимо закрепить выходной кран.
Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
Далее, плотно закрепите в отверстии верхней крышки резиновый шланг

Очень важно, чтобы вокруг шланга не подсасывался воздух.
На другом конце шланга установите сетчатый фильтр.
Опустите шланг с фильтром в водоем.
Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

• труба металлическая д.100мм., длина 1м.;
• резина;
• поршень;
• два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

• подсоедините к корпусу нижнюю крышку;
• вставьте в корпус нижний обратный клапан;
• вставьте поршень со штоком;
• закройте верхнюю крышку;
• установите рычаг;
• подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
• закрепите насос на платформе.

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:

Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства.
Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок.
Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки.
В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла.
Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Конструкция #8 – устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

• центробежный насос от стиральной машины;
• лепестковый клапан от стиральной машины или самодельный;
• заглушка, бутылочная пробка;
• шланг;
• желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический – заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу. Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

Конструкция #7 – насос на энергии волн

Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.

Вариант 1

Необходимые материалы:

• поплавок;
• гофрированная труба;
• два клапана;
• мачта крепления.

Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.

Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально

В гофрированную трубу монтируются два клапана, работающих в одном направлении.

При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.

Вся конструкция жестко крепится к мачте.

Вариант 2

Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.

Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.

Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)

Изготовление подходящих клапанов – отдельная задача.

Необходимые материалы:

• медная или латунная трубка;
• шарики немногим большего диаметра – 2шт.;
• пружинка;
• медная полоска или пруток;
• резина.

Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.

Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.

Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.

Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.

Вариант 3

Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.

Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин

Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.

Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы

Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно

Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Насос для перекачивания жидкости

Это самая простая, примитивная и дешевая конструкция. Никаких трудностей не составит повторить ее. Вам потребуется наличие таких материалов:

1. Пластмассовая бутылка – 2 штуки.
2. Одна пробка для бутылки.
3. Кусок пластиковой трубы.
4. Шланг.

Сначала делаете клапан лепесткового типа. Для этого нужно вынуть из крышки прокладку, затем обрезать ее по кругу, чтобы она оказалась немного меньше, чем диаметр горлышка. Но не нужно трогать сектор в 15-20 градусов. Он должен быть в ширину таким, чтобы прокладка не отрывалась. Затем по центру крышки нужно высверлить отверстие около 8 мм диаметром. После этого вставляете прокладку и накручиваете крышку на горлышко, обрезанное заранее.

В итоге у вас должен получиться простейший клапан. В него вставляете трубу из пластика. От второй бутылки нужно отрезать верхушку. У вас должно получиться что-то вроде заборной воронки. Ее нужно закрепить сверху трубы. На втором конце трубы нужно поместить изливной шланг. Вот и все, можно приступать к эксплуатации устройства.

Часть в форме конуса помогает обеспечить открывание под действием жидкости. Также клапан не сможет ударять о днище. Чтобы заставить жидкость подняться по трубе, нужно резко двигать руками вверх и вниз. После этого вода начнет сама течь по трубе.

Конструкция #9 – водяной насос из компрессора

Если у вас уже пробурена скважина, есть воздушный компрессор, не спешите приобретать водяной насос. Его с успехом заменит конструктивно простое эрлифтное устройство.

Необходимые материалы:

• изливная труба д.20-30мм.;
• труба для воздуха 10-20мм.;

Принцип действия насоса, очень прост. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты уровня воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Как сделать ручной насос для скважины своими руками?

Еще один ручной скважинный насос – мембранный — можно изготовить на базе тормозной камеры. В ней нужно оставить только одно отверстие, остальные закупориваются. С противоположной стороны от оставшегося открытым отверстия необходимо проделать несколько отверстий, в которых при помощи эпоксидной смолы будут установлены обратные клапаны.

Клапаны делают из толстостенной медной трубки. На одном конце ее внутренний диаметр увеличивают при помощи сверла, после чего сюда помещают шарик. Его диаметр должен быть равным увеличенному (рассверленному) диаметру трубки, вследствие чего узкая часть трубки окажется закупоренной. Затем к рассверленному торцу трубки припаивают отрезок проволоки, так чтобы он не дал шарику выпасть – и клапан готов.

Насос ручной для поднятия воды

Еще один клапан делают так же, только к проволоке припаивают пружину, которая будет удерживать шарик в закрытом состоянии – получится нормально закрытый обратный клапан.

Остается установить в камеру клапаны и приклеить к ней круглую резиновую мембрану, вырезанную из автомобильной камеры. В центре мембраны гайками крепится шток, свободный конец которого выпускается в оставленное открытым отверстие тормозной камеры.

Волновой насос

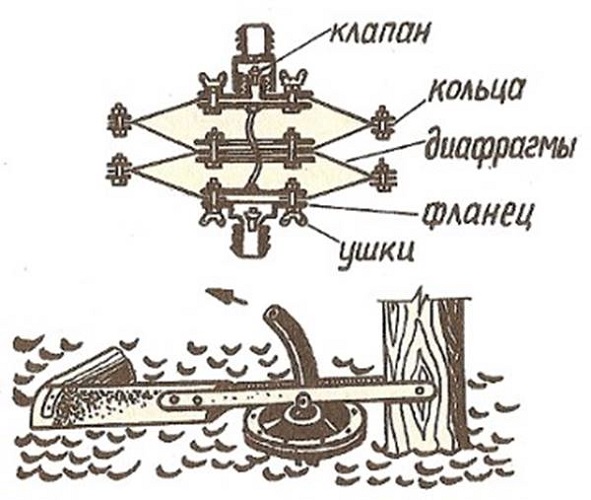

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Разновидности ручных насосов для откачки воды

Назначение насоса – важный критерий выбора, который определяет продолжительность и эффективность эксплуатации выбранного устройства.

На современном рынке представлен большой ассортимент помповых насосов ручного типа. Все устройства выделены в три категории: поршневые, штанговые и шиберные.

Поршневой

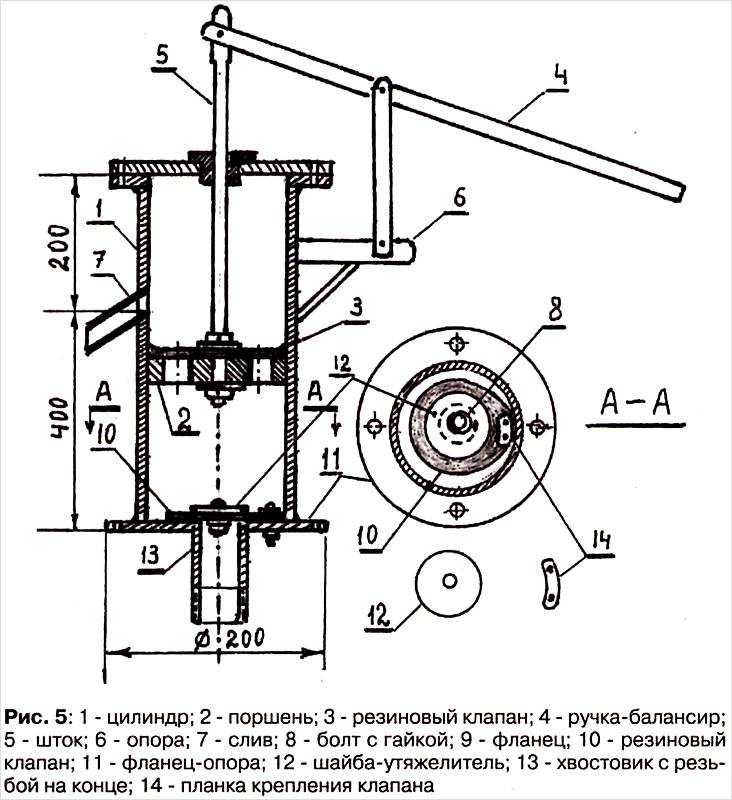

Отличается эргономичной конструкцией, главным элементом которой является цилиндр, оснащенный поршнем. Во внутренней части поршня расположен открывающий клапан, а на днище цилиндра – дисковый.

Откачивающий насос поршневого типа используется для неглубоких водных источников. Агрегат работает следующим образом: поступательные движения поршня сверху — вниз создают в цилиндре безвоздушное пространство, которое способствует подаче жидкости. Вода поступает в цилиндр под рабочим давлением, а после открытия пропускного клапана – выводится через изливной патрубок.

Устройство предназначается для вывода грязной жидкости, а также для откачки чистой воды из гидротехнических сооружений – колодцев или скважин, глубиной до 7,5 метров.

Штанговый

Конструктивное устройство штангового насоса аналогично поршневому оборудованию, единственное отличие заключается в длине цилиндра и поршня. У штангового аналога они больше.

Удлиненный цилиндр прибора позволяет создавать более мощный вакуум, который необходим для поднятия воды с большой глубины. Вместо штанги используется два штока, которые соединены специальным шарниром. Принцип работы аналогичен с предыдущим типом оборудования.

Устройство предназначается для подачи воды из колодца или скважины, глубина которых достигает 28 метров, а также для очистки глубоких технических сооружений.

Шиберный

Компактный насос малой мощности ручного типа, который используется для подачи воды из доступных источников. Прибор такого типа представлен длинной трубой, оснащенной роторным насосом. Совершая вращательные движения, насос всасывает воду из источника и передает через небольшие отверстия в кране потребителю.

Все, что потребуется для работы перекачивающему шиберному насосу – это эластичный садовый шланг. Агрегат достаточно компактный, поэтому удобно переносится с одного места в другое.

Устройство из стиральной машины

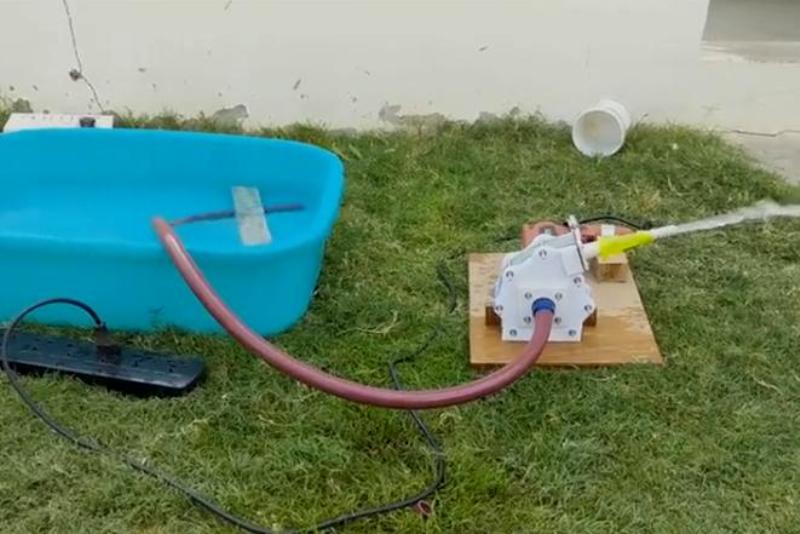

С помощью из старой стиральной машины изготавливают самодельную дренажную помпу, позволяющую качать воду с глубины до 2 м.

Помимо элемента бытовой техники потребуется:

• клапанное устройство лепесткового типа;
• гибкий резиновый трубопровод;
• разделительный трансформатор.

Из стиральной машинки устройства для изготовление дренажной помпы.

Допускается использовать готовый клапан от стиральной машины с небольшой доработкой. Одно из отверстий надлежит заглушить с помощью крышки от пластиковой фляги.

Верхний конец шланга соединяется с насосом. Противоположный край опускается в источник. Предварительно на нижнюю сторону гибкого рукава монтируется лепестковый клапан.

Для запуска необходимо заполнить трубопровод водой и подключить трансформатор.
