Как сделать трап для душа в полу под плитку

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

• не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
• поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
• смотрится стильно и современно;
• имеет пол из плитки, который значительно проще мыть и дезинфицировать;
• не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
• предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
• позволяет отказаться от приобретения дорогостоящего устройства;
• легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Как сделать стяжку с уклоном?

По всему периметру стен крепится демпферная лента. Она сослужит роль деформационных швов тогда, когда стяжка начнет высыхать. Если монтируется многослойный пирог, необходимо выбирать ленту шириной в 15 см, если есть необходимость отказаться от утепления и произвести однослойную стяжку, можно купить ленту шириной в 10 см. Для упрощения процесса лучше приобретать ленту с самоклеющейся основой.

После того как лента будет приклеена, на первый план выйдет заливка бетона. Раствор готовится из песка и цемента. Стяжка укладывается таким образом, чтобы она закрыла весь трап кроме его фланцевой плитки.

Для обеспечения слива стяжку нужно сделать с уклоном. Для того чтобы его сформировать, необходимо взять правило. В случае, если слив находится в центре ванной, все края стяжки нужно приподнять на 5 мм. Как это сделать, наглядно покажет следующее фото.

От правила к трапу устанавливаются деревянные маячки, их ширина у стены больше ширины граней, находящихся у слива. Уклон считается правильным, если наклон осуществляется по схеме один сантиметр на один метр площади пола. Если слив монтируется у стены, наклон осуществляется только по направлению к нему.

Нюансы установки

Когда я монтирую систему канализации в частном доме, то всегда делаю канализационные выходы ниже перекрытия и обязательно ставлю футляры.

Если выход канализации ниже перекрытия и есть футляр, то вывести канализацию в конце ремонта на нужную высоту проще простого.

Когда футляра нет, то придётся ломать стяжку, чтобы установить трап. И канализационную трубу, скорее всего, придется менять, так как во время стройки рабочие наступают на раструбы канализационных труб и ломают их.

Можно ли установить трап в квартире

У меня были заказы, где люди хотели выбрать трап для душа в полу под плитку, но не знали, можно ли его установить в многоквартирном доме.

Трап в квартире элементарно устанавливается, но будьте готовы к тому, что уровень стяжки поднимется. Опять же повторю, что для квартиры подойдёт трап или лоток с боковым выходом.

Где должен быть трап в частном доме

В котельной частного дома должен быть трап при любых раскладах. Я знаю нескольких людей, которые отказывались от его установки, а потом жалели.

Посмотрите видео, где мы объяснили, почему в каждой котельной должен быть трап.

В помещении котельной собрано всё оборудование, в котором есть вода.

Это бойлер косвенного нагрева, буфер, котёл, коллекторы, насосы и т.д. В любом доме что-то из этого есть. Это оборудование рано или поздно приходится обслуживать или ремонтировать.

Для этого нужно слить воду. Если нет трапа, то придётся бегать с тряпками и тазиками, чтобы убрать вылившуюся воду с пола. А если у вас бойлер косвенного нагрева или буферная ёмкость на тонну, то приходится заморачиваться со шлангами, чтобы как-то слить воду.

А так сливной кран открыл и вся вода слилась в трап. В котельной должен быть слив в пол по-любому.

Установка лотка и трапа

Скажу банальную и очевидную вещь: тот, кто будет устанавливать устройство водоотвода, должен прочитать инструкцию к нему. Обычно там всё понятным и доступным языком написано, что, как и в какой последовательности нужно делать.

Видео пошаговой установки душевого лотка MIANO

Главное, не забывайте делать гидроизоляцию и соблюдайте уклоны канализационных труб.

Посмотрите видео, какие 7 ошибок допускают при монтаже канализации.

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.

Классификация устройства слива и их различия

Различается напольный слив по внешнему виду, по особенностям внутри модели, по ее высоте. Единственный элемент устройства, который остается видимым – это декоративная решетка. Она бывает в форме квадрата, круга, овала, в треугольной форме, и удлиненного лотка.

Выбирается решетка так же по материалу: из стекла, хрома, латуни. Чаще монтируется модель трапа с решеткой из нержавейки. Ее главное преимущество в большом сроке службы. На втором месте по востребованности остаются решетки из пластмассы. Она меньше прослужит, но и цена ее доступная.

Комната, оснащенная открытым душем без поддона, визуально смотрится больше и просторнее. Рекомендуется кабину монтировать в угол помещения.

Декоративная решетка выбирается из личных предпочтений. Комфортное купание в душе без поддона во многом зависит от типа водоприемной конструкции. Она различается по форме, по объему пропускной способности, по месту монтажа:

• Небольшая водоприемная воронка – это вариант точечного трапа. Закрывается сверху решеткой и может монтироваться как в центре пола душа, так и в его углах. Монтируются так же группой.
• Форма лотка с решеткой сверху – линейный трап. Размер регулируется длиной модели. Устанавливается она по центру душа, вдоль любой стенки, на выходе. Существует ошибочное мнение, что линейные конструкции имеют малую проходимость. Низ модели в сечении по площади не уступают диаметру патрубка слива.
• Плохо просматривается беглым взглядом, устанавливается на линии соприкосновения стены и пола – это пристенная модель.

Второй вариант принимает больший объем отработанной жидкости. Рассчитывается способность конструкции пропускать воду исходя из ее расхода. Трапом линейного вида оснащаются душевые для одновременного купания нескольких человек, если установлена лейка «тропический дождь».

Изучая устройство трапа, называются комплектующие:

• корпус из пластмассы, стали, чугуна;
• лицо модели – декоративная решетка, съемная конструкция, верхняя часть трапа;
• улавливается специальной деталью волос и мусор – сито, расположено вверху корпуса;
• воронка с гидроизоляцией и прижимным фланцем для фиксации принимает отработанные воды;
• сифон;
• патрубок, который выводит жидкость в канализационную систему, расположен в нижней части конструкции.

Слив для душа в полу монтируемый на предприятиях, в бассейнах с массовым посещением, в «городских» банях изготавливается из чугуна. Монтаж душевого трапа из этого материала затруднен большим весом . Чугун придает модели прочности и увеличивает ее пропускную способность.

Модель из нержавейки устанавливается в больницах, детских садиках, в заведениях общественного питания. Другими словами, там, где повышены требования к нормам гигиены.

Модель из стали поддается быстрой чистке и следить за чистотой такой конструкции несложно.

В условиях аккуратного использования (дома) проводится установка трапа из пластмассы.

В домашних условиях монтируется из нержавейки из-за способности материала противостоять коррозии, большого срока эксплуатации конструкции из этого материала, надежности.

Трап для душа под плитку выбирается по высоте. Встречаются с высотой от 5,5 см до 18,0 см. Этот показатель повлияет на высоту приподнимания уровня пола. Не рекомендуется останавливаться на низких конструкциях, поскольку размеры высоты влияют на их способность быстро пропускать стоки. Производителями разработан слив в душе с горловиной, регулированной по высоте. Это позволяет его подогнать под уже существующую стяжку.

Функция трапа:

• обеспечивается слив стоков;
• фильтрация стоковой жидкости от мусора;
• предотвращение поступления запахов канализации в комнату;
• обеспечивается доступ к системе слива для проверки стяжки.

Душевые трапы под плитку выдерживают воздействие воды с температурой от +80 оС до -80 оС. Нагрузка по максимальному показателю декоративной решетки составляет 300 кг.

Пошаговый монтаж

Установка слива должна быть продумана еще в период постройки душевой комнаты или монтажа душевой кабины

Установка душевого трапа

Если срок сливных труб истек, и они имеют неприглядный вид, то их нужно заменить на полипропиленовые. Перед монтажом нужно обеспечить «санитарное» пространство возле трубы, исключить ее перекрытие.

Инструменты

Перед установкой трапа нужно обеспечить слой влагоизоляции под полом. Для этого черновой пол промазывается тонким слоем бетонной смеси. Для ее производства потребуется: миксер для перемешивания смеси, шпатель, мастерок, обтирочные концы.

Полный список инструментария:

• рулетка, удобные измерительные принадлежности;
• «алмазный» диск для разреза плитки под стык;
• Набор отверток и ключей для работы с креплениями стыков;
• Плоскогубцы.

Подготовка основания

Выводящая труба трапа должна герметично зайти в трубу канализации. Стык обрабатывается герметиком по наружной поверхности стыковой трубы. Между диаметрами труб должен быть припуск в 1-2 мм.

После стыка труб нужно определить высоту пола-стяжки в душевой. Для этого используется нивелир.

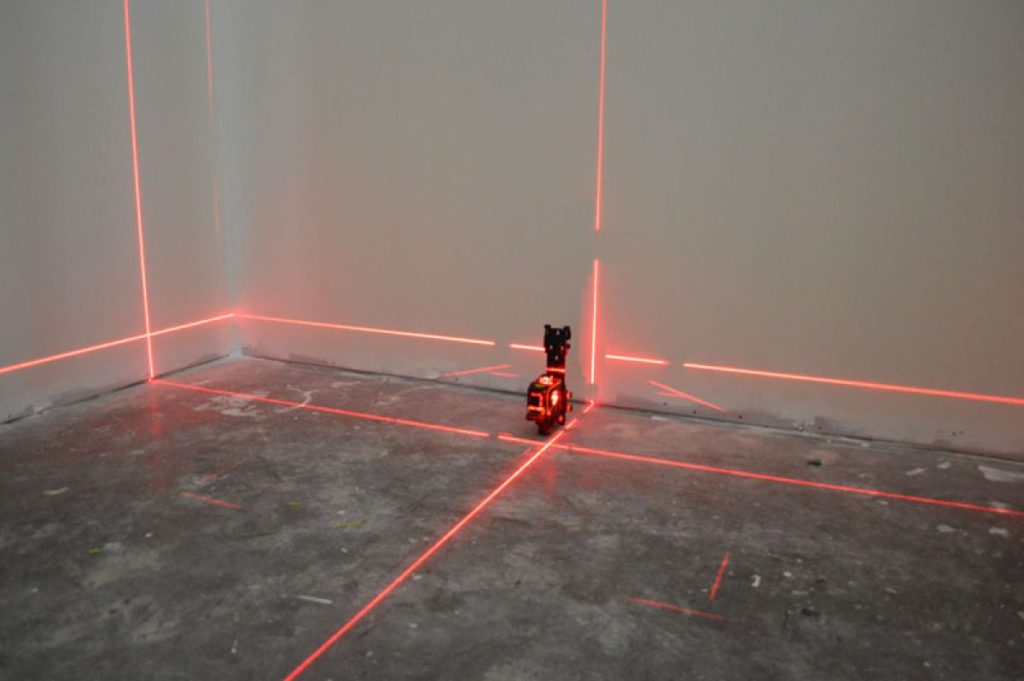

Разметка под стяжку пола

Основание или черновая стяжка готовится следующим образом:

• Поверхность чернового пола зачищается, убираются крошки бетона и мусор.
• Необходимо выбрать высоту стяжки с условием использования полипропиленового слоя высотой 50 мм.
• Стяжка заливается легким бетоном с хорошими связными свойствами.

Пеноблок вместо стяжки

Для того чтобы застывший бетон не давил на стены у края полов, между краями полов и стеной устанавливается демпферная лента толщиной 2-3 мм.

Монтаж демпферной ленты

Для того чтобы обеспечить слой гидроизоляции по стыкам стены, нужно промазать места переходов битумной мастикой. Для сохранения эстетического внешнего вида мастикой промазывается стяжка, а после на нее клеится декоративная плитка.

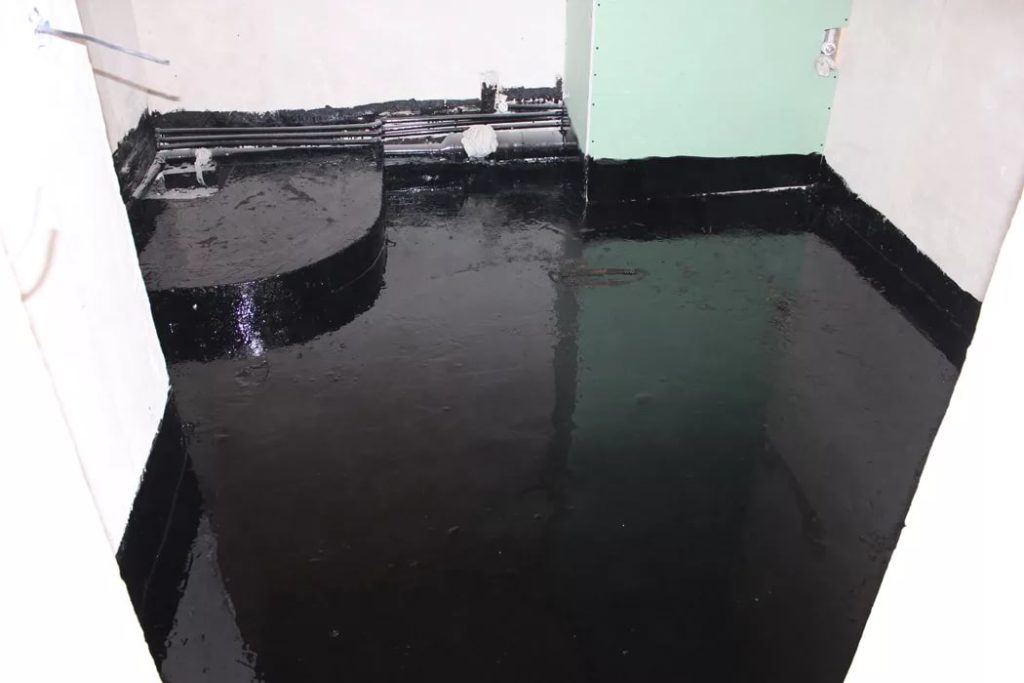

Гидроизоляция ванной

Перед созданием декоративного покрытия выбирается место слива. Оно может быть произвольным, но в выборе руководствуются двумя параметрами:

• Внешний вид. Слив должен гармонично вписаться в ансамбль душевой кабины (комнаты);
• Функциональность. Вода должна попадать в слив и передаваться в канализацию. В противном случае в душевой будут лужи и антисанитарные условия.

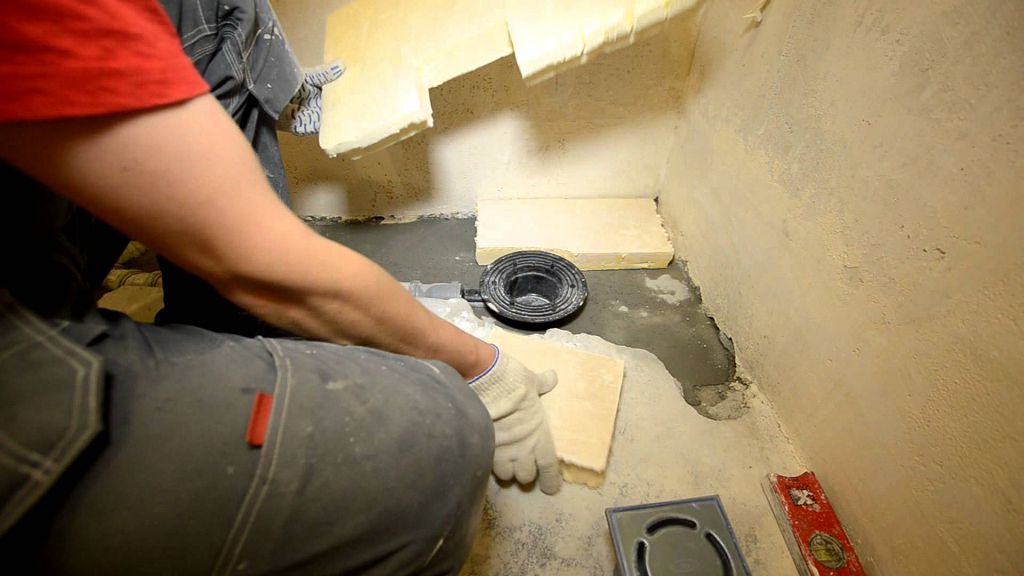

Утепление трапа

Теплоизоляция трапа в ванной

Когда подготовлено основание, приступают к сбору трапа. Его корпус монтируется на канализации. Для этого нужно соединить две трубы так, чтобы корпус был над канализационным стоком. Чтобы трап не промерзал, вокруг корпуса выполняют теплоизоляцию. Плотно к корпусу подгоняются полимерные прокладки или поверхность заливается монтажной пеной с хорошей теплоизоляцией.

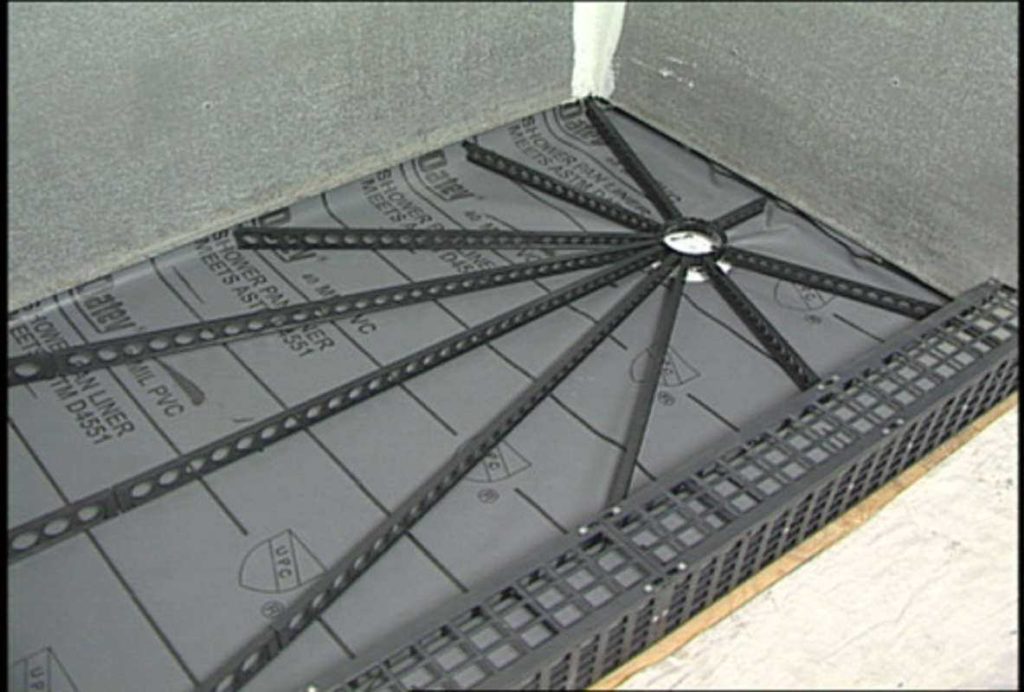

Делаем уклон пола

Корпус, который заключен в слой утеплительного материала, укрывается арматурной сеткой. Это нужно для того чтобы заливка бетона чистового пола не привела к смещению душевого трапа. Для того чтобы в сторону сливного отверстия поступал поток воды, необходимо обеспечить уклон пола.

Организация уклона в ванной

Перед тем, как заливать чистовой пол бетоном, нужно произвести разметку с установкой «маяков». Пол в ванной делается с уклоном 1-2% (1-2см на метр пола) в сторону трапа.

• После производится заливка. Для того чтобы сохранить уклон, нужно:
• Разделить поверхность пола на три или четыре равные части (в зависимости от площади душевой может быть и больше);
• Для каждого сектора сделать собственную опалубку с бортами разной высоты.

Бетон заливается в каждую опалубку последовательно и сразу.

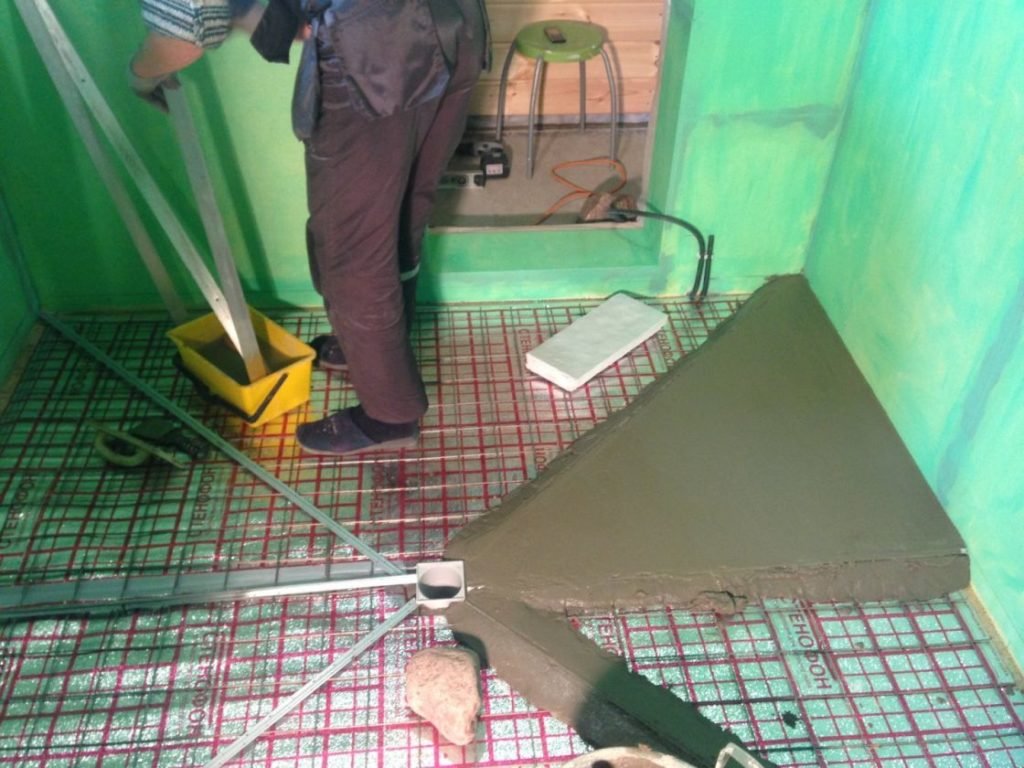

Заливка бетонна с уклоном

Бетонная смесь сушится за 3-4 суток. Но на вторые сутки, когда бетон уже схватился, но при этом сохранил некоторую пластичность, необходимо «смазать» ступеньки между опалубками. Таким образом будет получен наклонный пол с прямолинейной поверхностью.

Поверхность бетонного чистового пола покрывается изопластом – специальным материалом с водонепроницаемыми и теплоизоляционными свойствами.

Расположение

Одним из достоинств сливных трапов для душа является то, что выбрав подходящий тип этого сантехнического устройства, его можно установить практически в любом удобном для вас месте ванной комнаты:

• точечный трап размещается в любой точке ванной комнаты, при этом следует обеспечить наклон пола со всех четырех сторон;
• трап с линейным входным отверстием будет практически незаметен, если разместить его в углу; в этом случае потребуется наклон поверхности пола с двух сторон таким образом, чтобы сток воды происходил в направлении трапа;
• трап пристенного типа имеет щелеобразный вид; такие трапы располагаются около одной из стен и отличаются большой пропускной способностью; наклон пола при этом производится в одной плоскости, по направлению к стене. Следует также отметить, что монтаж сливного трапа такого вида возможен только на стадии первоначального обустройства ванной комнаты или в случае капитального ремонта.

Установка трапа и заливка пола под душем

Пол в зоне душа представляет собой сэндвич, который состоит из нескольких слоев:

1. Теплоизоляция;
2. Черновая бетонная стяжка
3. Гидроизоляционная мембрана
4. Чистовая бетонная стяжка;
5. Облицовка.

Трап подготавливают к установке: снимают решетку и емкость для сбора мусора. Поверхности, которые будут видны по окончанию монтажа, обклеивают строительным скотчем, чтобы защитить от загрязнения и повреждения. Трап присоединяют к канализационной трубе, обрабатывая все стыки силиконовым герметиком, и фиксируют в нужном положении, контролируя уровни.

Далее укладывают экструдированный или гранулированный полистирол, в котором вырезают контуры для всех сантехнических элементов. Если теплоизоляция не нужна, можно сразу переходить к песчано-цементной стяжке. Все стыки, пол и стены, обрабатывают гидроизоляционной мастикой после каждого слоя.

Организовать в ванной комнате открытый душ можно и самостоятельно

Поверх пенопласта укладывают плотный слой песчано-цементного раствора толщиной 35-40 мм. вдоль стены оставляют компенсационный шов, который можно заполнить пластиковыми бордюрами или демпферной лентой. Слой цемента должен полностью укрыть сливное устройство, но не выше фланцевого круга. Раствору дают высохнуть 3-4 дня.

Поверх укладывают слой изопласта, его фиксируют по окружности винтами и дополнительно гидроизолируют углы и стыки разогревом. Вместо изопласта можно использовать битумно-полимерную или битумно-каучуковую мастику. ее наносят на поверхность, предварительно обработанную грунтовкой, слоем 2-3 мм, а также на стены, на высоту 15-20 см.

Поверх гидроизоляции делают еще один слой стяжки. Уложенную смесь разравнивают с легким уклоном в сторону слива. Иногда требуется нанесение нескольких слоев и их теркой.

Заключительным этапом будет облицовка керамической плиткой или мозаикой. Керамику кладут обычным способом, но ширина швов должна быть минимальная. Заранее желательно нарисовать раскладку с учетом расположения слива и свести количество подрезки к минимуму. Очень красиво душ без кабины смотрится с мозаикой, которая выделяет и украшает эту функциональную зону. Спустя сутки швы затирают водостойкой затиркой. Если расчеты по высоте каждого отдельного слоя произведены правильно, решетка слива окажется на 1-2 мм ниже уровня пола.

Душ без кабины позволит не ограничиваться дизайном и размером бокса. Насколько рационально будет такое решение, можно судить только индивидуально.

Особенности установки

Итак, описывая этапы монтажа трапа для душевой кабинки, необходимо еще раз напомнить о том, что его установку необходимо проводить на этапе прокладки канализационных труб. Одновременно с этим подготавливается пол. Для того чтобы получить полное представление о предстоящих работах, необходимо подробно изучить следующее фото.

Из него становится видно, что канализационная труба должна проходить через слой утеплителя, он захватывает и два слоя стяжки, и слой гидроизоляции. И только верхняя декоративная планка находится над поверхностью керамической облицовки. Теперь более подробно опишем, как лучше собрать подобный пирог.

Основная цель гидроизоляции

Схема гидроизоляции ванной комнаты.

Правильно сделанная гидроизоляция помещения оберегает все конструктивные элементы от воздействия влаги, пара и разных режимов температуры. В результате помещение будет правильно эксплуатироваться и не подвергаться пагубным влияниям, что значительно увеличит срок эксплуатации.

Кроме того, гидроизоляция может обезопасить от повреждения имущество нижних этажей в случае протечек

Поэтому очень важно сделать гидроизоляцию стен и пола

Выбор гидроизоляционного материала напрямую зависит от особенностей помещения, поверхностей и доступного бюджета.

Гидроизоляция на современном рынке делится на два вида:

• обмазочная: пасты, мастики, жидкости, порошки;
• оклеечная: полотна либо рулонные материалы.

Оклеечная гидроизоляция

Рулонная гидроизоляция может производиться из полиэстера, стеклоткани или стекловолокна. Такие полотна для максимально высоких показателей влагостойкости обильно пропитывают битумом. Для упрощения монтажа такой гидроизоляция она бывает наплавляемая и самоклеящаяся. Недостатком такого изоляционного материала является резкий запах, который достаточно долго будет сохраняться в помещении.

Обмазочная гидроизоляция

Перед укладкой гидроизоляции поверхность надо очистить, выровнять и прогрунтовать.

Такая гидроизоляция намного популярнее, нежели оклеечная. Используя такие изоляционные материалы, можно значительно сократить время ремонта, а также пропустить некоторые промежуточные процессы.

Обмазочная гидроизоляция представлена битумно-полимерными и битумно-резиновыми мастиками, основой которой является окисленный битум. Для повышения технических качеств таких мастик в состав вводятся пластификаторы, растворители, наполнители и модификаторы. Благодаря такому составу мастика прекрасно держится на поверхности. Ей можно покрывать любую поверхность стены и пол.

Также большой популярностью пользуются цементно-полимерные материалы. В их состав входят кристаллы цементные, химические вещества и минеральные наполнители.

Поверхность, покрытая таким гидроизоляционным материалом, обладает способностью “дышать”. Цементно-полимерную гидроизоляцию можно использовать на гибких поверхностях.

Монтаж трапа на кафельный пол

Рассмотрим процесс установки трапа на керамическую плитку для многоквартирных домов, когда толщина стяжки недостаточная для установки этой конструкции:

• Отмеряем при помощи рулетки местоположение трапа. При этом расстояние от него до стены должно быть кратно количеству плиток, плюс учитывается расстояние между швами (2-3 мм). Это необходимо, чтобы не пришлось резать кафель.
• Подсоединяем трап к канализационному сливу при помощи труб. При этом их наклон должен быть 3-5 см на 1 погонный метр.
• Для дополнительного утепления стяжки используют пенопласт, плотностью более 35 кг/м3, а толщиной 5 см. Он мало подвержен действию влаги и обладает повышенной твердостью. Плиты укладываются на бетонную поверхность и подгоняются под размеры кабинки и трапа.

Монтаж трапа

• Сверху слоя пенопласта заливается первый слой бетонного раствора толщиной 4-5 см. Он должен покрыть всю плоскость до краев фланца. Затем раствор нужно аккуратно разровнять. В том случае, если вы не использовали листы пеностирола, придется залить больше раствора.
• Оставьте высыхать слой стяжки на 3-4 суток.
• После полного высыхания бетона, можно приступать к изготовлению гидроизоляционного слоя. Для начала делается прокладка для фланца из любого гидроизоляционного материала. По размерам она должна быть больше чем фланец и иметь отверстие, равное внутреннему диаметру кольца.
• Далее верхнюю часть фланца прикручивают болтами к нижней части, поверх прокладки.
• Готовим материал для гидроизоляции стяжки. Вырезаем в нем отверстие (больше чем диаметр фланца), а затем покрываем им всю поверхность стяжки. В итоге гидроизоляционный материал должен заходить на стены на такую высоту, чтобы ее покрыл следующий слой стяжки.

Схема обустройства душевой кабинки без бортика

• Затем в корпус трапа можно вставить его внутренние части, в том числе и сифон.
• Теперь необходимо залить еще один слой бетона. Но для этого нужно соорудить уклон, равным примерно 9-11 мм на погонный метр. Такой угол позволит стекать воде с любой точки.

Совет! В строительных магазинах продаются специальные системы для изготовления душа с трапом. Они имеют рейки различной толщины, которые становятся тем больше, чем дальше от слива. Таким образом создается необходимый уклон.

Заливаем второй слой раствора бетона. Он должен покрывать поверхность сифона не полностью, нужно оставить пространство для плитки и клея. Роль деформационных швов выполняют направляющие рейки, которые остаются в стяжке. Готовую поверхность разравнивают при помощи шпателя.

• Теперь можно начинать укладывать керамическую плитку. Лучше начинать от отверстия слива к стене. Это делается для того, что если придется подрезать кафель, то неполные плитки будут незаметнее смотреться у стены. Плитка поочередно выкладывается на цементную стяжку, на которую заранее нанесен специальный клей.
• Через сутки, когда клей полностью высохнет, можно затереть швы специальной водостойкой фугой, подобранной под цвет кафеля.

Должный уход позволит трапу для душа функционировать бесперебойно

• Место стыка трапа и плитки замазывается силиконовым герметиком.
• Корпус трапа закрывается защитной решеткой.

Трап для душа – это обязательное условие, если вы хотите установить душевую кабинку без поддона. Такой душ максимально увеличит свободное пространство в ванной комнате. К тому же это отличный вариант, если в семье есть люди с ограниченными возможностями и пожилые люди, ведь нет необходимости перешагивать через высокие борта. А сделать такой душ под силу каждому, достаточно внимательно изучить способ монтажа и правильно подобрать тип трапа.

Разновидности материалов для производства оборудования

В соответствии с материалом, из которого производятся детали трапов, выделяют виды изделий:

• чугунный имеет самую большую пропускную способность, но тяжелый и трудно устанавливается. Может эксплуатироваться в сложных условиях. Используется на заводах, бассейнах, в общественных туалетах;
• пластиковые устойчивы к агрессивному воздействию, мало весят, имеют низкую стоимость, долговечны, не требуют особых условий эксплуатации. Полимерные изделия широко используются при монтаже сливной системы своими руками для различных санитарных помещений;
• трапы из нержавеющей стали применяются в помещениях, где необходимо обеспечить выполнение высоких санитарных требований: больницах, детских садах, заведениях общепита. Металлический корпус легко очищается от загрязнений, изделия простые в монтаже.

Виды трапов и их устройство

Трап для душа в полу под плитку с сухим затвором

В зависимости от конструкции и расположения, все душевые трапы подразделяются на точечные, линейные и пристенные

Точечный

Точечный вид данных водосливных устройств состоит из следующих частей:

• Декоративная решетка – квадратная или круглая пластина размером от 100×100 или 150×150 мм с отверстиями округлой, овальной формы. Закрывает водоприемную часть трапа и служит для первичной фильтрации, попадающего в него стоков от крупных частиц.
• Стакан (грибок) – вставляемый в корпус элемент, имеющий в верхней части площадку для крепления декоративной решетки. При монтаже цилиндрическая его часть подрезается для регулирования высоты стяжки.
• Затвор (сухой или мокрый) – элемент трапа, служащий для предотвращения попадания неприятных запахов из канализационной системы в помещения ванной комнаты. Сухой затвор работает (с подвижным поплавком, 2 створками, пружинный обратный клапан) при наличии воды, находясь при этом в открытом состоянии, но не пропуская посторонние запахи из канализации. Если поток воды через устройство прекращается или вследствие редкого использования душем она испаряется из затвора, он закрывается, преграждая пути запахам стоков. Мокрый затвор, в отличие от сухого, имеет форму коленообразного изгиба на выпускном патрубке или устроен по принципу кухонного сифона. Такой вид затвора предотвращает проникновение запахов канализации в ванную комнату благодаря постоянному наличию некоторого слоя воды.
• Корпус – цилиндрическая водоприемная часть устройства, расположенная в самой нижней его точке. В верхней части имеет фланец для сцепления с гидроизоляцией и отверстие большого диаметра (100 мм) в которое вставляется «стакан».

Также большинство современных моделей точеных трапов в комплекте поставки имеют специальную сетку для улавливания волос и ворса. Устанавливается она под декоративной решеткой.

Отдельными разновидностями таких трапов являются модели, имеющие горизонтальное, вертикальное и проходное горизонтальное расположение выпускного патрубка.

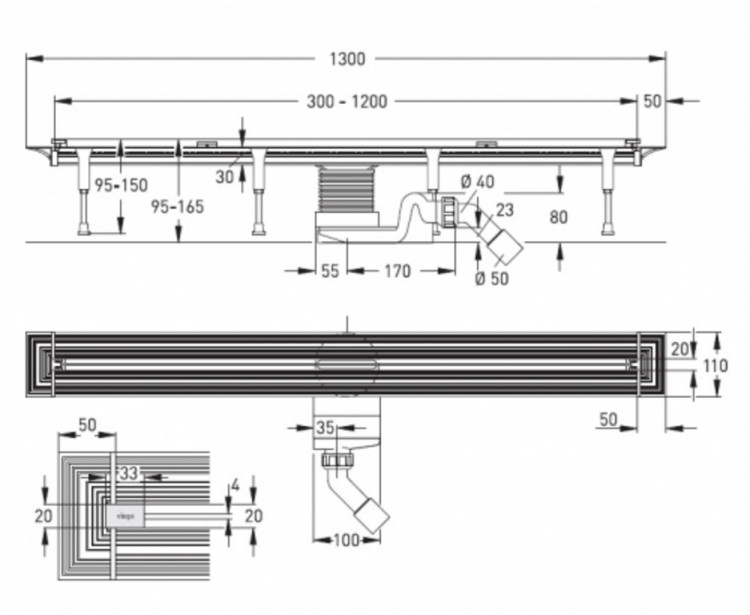

Линейный (душевой лоток)

Линейная конструкция

Линейный душевой трап под плитку представляет собой устройство, состоящее из таких элементов:

• декоративная решетка из нержавеющей стали;
• водоприемник – лоток длиной от 30 до 120 мм;
• корпус – представляет элемент, имеющий конструкцию аналогичную, как и предыдущего точечного трапа;
• затвор (поплавочный или гидрозатвор).

Пристенный

Пристенный сливной трап по конструкции похож на линейный водосливной лоток, с тем только отличием что его монтируют не в полу, а в нише стены. Для безопасности и эстетики нишу прикрывают аккуратной металлической или пластиковой панелью. Сток воды в трап происходит через щель между панелью и полом.

Монтажные операции

Самым распространенным является точечный, квадратный трап для душа в полу под плитку с горизонтальным расположением патрубка водоотведения. Его монтаж и рассмотрим.

Иллюстрация
Действия

Первым делом следует определиться с местом расположенияслива для душа в полу под плитку. Если вы примерно представляете, где он будет находиться, то при помощи рулетки отбейте нужное расстояние от стен и установите маячок

Важно соотносить место для трапа с размерами будущей половой плитки, наиболее удачным будет сделать вырез только в одной плите, для этого производите замеры как можно точнее. Необходимо проложить трубу, соединяющую канализационный стояк и трап к месту его установки

Важно чтобы труба была цельной и мела минимум соединений особенно угловых. Труба укладывается под небольшим углом. Верхней точкой должно быть место вблизи трапа, нижней место стыка со стояком. Монтаж трубы можно осуществлять при помощи цементного раствора или деревянных брусков, густой консистенции.

Внимательно проверьте наличие резиновых прокладок на всех стыках вдоль трубы, отсутствие хотя бы одной станет очень большой проблемой после укладки плитки. Это чревато наличием постоянных неприятных запахов и затоплением соседей.

Состыковав трубу со стояком можно приступать к монтажу улитки. Улитку следует установить строго по горизонтали, отбив плоскость при помощи уровня. Далее стыкуйте ее с подведенной трубой.

Под улиткой необходимо сделать подливку самовыравнивающимся раствором, это обеспечит надежную ее фиксацию и предотвратит возможную просадку трапа под тяжестью человека.

Обязательно проведите испытание собранного узла, для этого воткните шланг в воронку трапа и откройте воду на максимум. Но лучше сделать проверку под давлением. Если течей не выявлено, можно приступать к следующему шагу.

Перед заливкой стяжки в идеале проложить по всей поверхности пола специальную пленку – гидробарьер, она позволит предотвратить возможные течи, если вдруг в конструкции трапа или трубе имелся незаметный дефект.

Во время заливки оберните верхнюю часть трапа в несколько слоев целлофана, это позволит сохранить презентабельный внешний вид элемента и предотвратит возможное засорение внутренних частей конструкции в ходе работы, или наденьте заглушку.

Щели между уложенной плиткой замазываются специальным влагостойким раствором.

После укладки плитки можно снять пленку и установить съемную решетку. Трап собран.

Установка сливного трапа в бане

После того как была уложена теплоизоляция, приходит черед установки сливного пола. Сделать его можно двумя способами. В первом случае он формируется прямо по плитам из пеноплекса, уложенным на черновой пол. Поверхность утеплителя просто заклеивается гидроизоляционной мембраной, а в выбранной точке в пеноплексе и мембране вырезается отверстие под установку корпуса и сливной системы трапа.

В таком варианте помывочные полы изготавливают в виде деревянных решеток, опирающихся на бруски, прибитые по уровню плинтуса стен бани.

Второй вариант установки трапа предполагает облицовку поверхности утеплителя промежуточным полом, который одновременно служит основанием для сливной системы и ПВХ-гидроизоляции. В этом случае полы получаются чуть толще, зато вся сливная система канализационных труб оказывается запечатанной в утеплитель полов бани.

Разумеется, в обоих случаях для помещения парилки и моечного отделения потребуются траповые решетки. Перед тем как сделать трапики в баню, необходимо разметить количество и расположение опорных брусков на сливном полу, таким образом, чтобы размеры одной деревянной решетки не превышали 70х150 см.

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

• многообразие размеров и конфигураций;
• возможность размещения в нестандартных помещениях;
• создание уникального дизайна;
• легкость ухода и регулярной уборки;
• комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.
