Какой должна быть толщина стяжки над водяным теплым полом

Что влияет на толщину стяжки

Основным критерием проектной высоты стяжки является ее назначение. Эта конструкция необходима в случаях:

создание уклонов для слива жидкости в кабинках санузлов и помывочных комнат бань;

Маяки для создания уклона бетоном.

• выравнивание дефектов поверхности и перепада высот железобетонных плит перекрытия;

  Плиты перекрытия невозможно уложить идеально ровно.

• подъем уровня финишного покрытия на необходимую высоту;

  Подъем уровня пола на балконе.

• скрытная разводка коммуникаций;

  Коммуникации, проходящие по полу, маскируются слоем бетона.

• распределение по утеплителю и звукоизоляции эксплуатационных нагрузок без разрушения этих слоев;

Вполне естественно, что для решения таких непохожих задач минимальная толщина стяжки по умолчанию не может быть одинаковой.

Рекомендации СП 29.13330

По строительным нормативам толщина стяжки пола должна иметь следующий размер:

• 20 мм – минимум для пескобетона, обеспечивающий эксплуатацию без разрушения слоя;
• 40 мм – если в пироге стяжки использованы акустические и теплоизоляционные материалы, высота отсчитывается от их поверхности, по факту достигает 140 – 190 мм (если считать вместе с материалами);

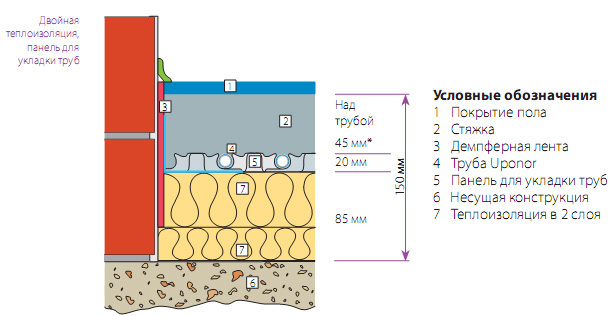

• Dt + 45 мм – слой бетона над уложенными внутри него контурами теплого пола должен соответствовать этому значению.

  Стяжка с теплым полом.

Нормируется, не только высота стяжки, но и марка прочности используемых смесей:

• В12,5 – для монолитных бетонных конструкций;
• В15 – для пескобетона;
• 20 МПа – поскольку у сухих смесей отсутствует показатель марочной прочности, для них используется допустимый предел прочности застывшего раствора.

При использовании бетонов, наливного пола и прочих готовых расфасованных смесей необходимо учесть нюансы:

• проектную жесткость/твердость им придает наполнитель (песок, щебень, полимерные добавки);
• поэтому слой стяжки должен быть в 1,5 раза больше, чем фракция этого наполнителя.

В отличие от допустимого минимума выравнивающего слоя, максимальная толщина стяжки ограничивается конструктивными решениями конкретных проектов:

• уровень финишного напольного покрытия в отдельных помещениях;
• количество изоляционных материалов внутри стяжки и толщина каждого из них;
• наличие коммуникаций, контуров теплого пола;
• экономическая эффективность для экономии бюджета строительства/отделки;

Жестких ограничений здесь нет, однако следует учесть, что при высоте от 10 см стяжки для пола автоматически становятся железобетонными плитами. Их необходимо армировать проволочными или арматурными сетками:

в нижнем уровне – для восприятия эксплуатационных нагрузок, равномерного распределения и передачи их на нижние конструкции (грунт, плита перекрытия, подбетонка);

Армирование выравнивающего слоя.

Поэтому плита перекрытия предварительно осматривается визуально, заделываются трещины, удаляются рыхлые участки или упрочняются специальными составами.

Материалы и технологии стяжки

Влияет на высоту конструкции материал, из которого она изготовлена. Даже при использовании цементно-песчаной смеси ЦПС для замешивания пескобетона, пропорции компонентов могут изменяться. Это относится преимущественно к водоцементному соотношению (В/Ц):

• достигает 0,75 в товарных бетонах;

• не превышает 0,45 единиц в смесях для полусухой цементной стяжки.

  Смесь с минимальным соотношением ВЦ для полусухой технологии.

Поэтому приняты следующие величины толщины конструкций, изготавливаемых по этим технологиям:

• 3 см минимум для мокрой стяжки;
• 4 см для полусухой стяжки.

Наливной пол является универсальным материалом, применяется, как для черновых стяжек, так и для финишного покрытия пола. Он стоит гораздо дороже ЦПС, поэтому обычно используется в комплексе с ЦПС:

• пескобетоном выравниваются значительные неровности от 3 см, достигается проектная величина уровня конструкции, закрываются инженерные системы, арматурные сетки и акустические материалы;

• сверху заливается слой наливного пола 5 – 10 мм, обладающий самонивелирующими свойствами;

  Комбинированное выравнивание разными материалами.

Что позволяет быстрее выполнить большие объемы работ без тщательного выравнивания не очень пластичного пескобетона. Затем идеально выровнять плоскость пола дорогостоящим материалом с минимальным расходом средств.

Раствор для стяжки

Тонкий слой стяжки и некачественный раствор приводят к появлению трещин

При приготовлении раствора для стяжки важно тщательно перемешивать компоненты, взятые в определенных пропорциях. Для этих целей традиционно используются следующие составляющие:

• цементный состав;
• строительный песок;
• вода.

Недостаток цементных смесей – склонность к усадке, что учитывается уже на стадии приготовления рабочего состава. Если раствор перемешан не очень качественно и наносится затем тонким слоем, поверхность наверняка покроется микротрещинами. Чтобы избежать этого, специалисты рекомендуют укладывать в тело стяжки арматурную сетку. Кроме того, допускается включать в состав раствора особые упрочняющие компоненты.

Цемент – основа покрытия, ответственная за прочность и специфичные характеристики заливки. Вторая компонента – тщательно промытый и высушенный песок, являющийся мелким заполнителем. При выборе нужной пропорции учитываются особенности комнат, где выполняются отделочные работы.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Количество стяжек для теплого пола

На первый взгляд очень странный вопрос о том, сколько стяжек должно быть устроено для системы теплого пола. Кроме черновой стяжки, выполняется оптимальная стяжка для теплого пола поверх труб. Последний слой послужит основой для финишной отделки пола в помещении. Альтернатива черновой стяжки – плита перекрытия. Но в таком случае она должна быть практически идеально ровной и без дефектов. В противном случае придется устраивать слой для выравнивания.

Теплый водяной пол в обязательном порядке монтируется на основание без погрешностей. Оно должно быть ровным. Это необходимо для того, чтобы в последующем трубопровод был равномерно распределен в бетонной стяжке под финишную отделку.

Рекомендации по монтажу

Если вы решили использовать пленочную конструкцию, то использование состава для стяжки не желательно. Тут следует использовать специальный клей для плитки. На нем элементы и фиксируются. Естественно, толщина слоя при этом должна быть минимальной, а верхняя часть пленочного пола должна быть видна. Далее, можно укладывать плитку. Сперва нужно дождаться, когда предыдущий слой клея высохнет. Такой способ монтажа плитки позволит избежать отслаивания напольного покрытия.

https://youtube.com/watch?v=fY3jneItmIs

Материалы По Теме:

Сухая стяжка своими руками – преимущества и недостатки технологии, пошаговый план работ

Как сделать черновую стяжку пола – руководство по технологии работ

Обзор ГВЛ для пола – передовой материал для сухой стяжки

Что влияет: какая рекомендованная высота?

Идеальную толщину назвать сложно. Она зависит от многих факторов, определяющими из которых являются:

• Сечение применяемых труб;
• Материал смеси;
• Финишное покрытие;
• Уровень нагрузки на поверхность при эксплуатации.

Сечение труб напрямую влияет на необходимое количество смеси для заливки. Общая толщина стяжки определяется как сумма диаметра трубы и высоты верхнего защитного слоя. Чем толще трубы, тем больший слой необходим, чтобы их скрыть.

Заливку можно выполнять различными видами смесей, при этом толщина будет зависеть от состава и марки цемента. Необходимо обеспечить крепость и хорошую теплоотдачу защитного слоя. Стяжка, выполняемая из цемента и песка должна быть толще, чем из цемента и песчано-щебеночного отсева. Возможно использование цемента и щебня фракции от 5 до 20 мм. Применение пластификаторов во всех трех случаях позволяет уменьшить толщину заливки.

При укладке относительно тяжелого финишного покрытия, например под керамическую или каменную плитку, рекомендуется увеличить высоту стяжки на 1,5 – 2 см.

Уровень нагрузки на пол в бытовых условиях колеблется от 2 до 5 kH/m2. Это небольшая нагрузка, что позволяет не учитывать этот фактор как определяющий. Но если теплый водяной пол укладывается для производственных или складских помещений, то толщина стяжки может вырасти кратно.

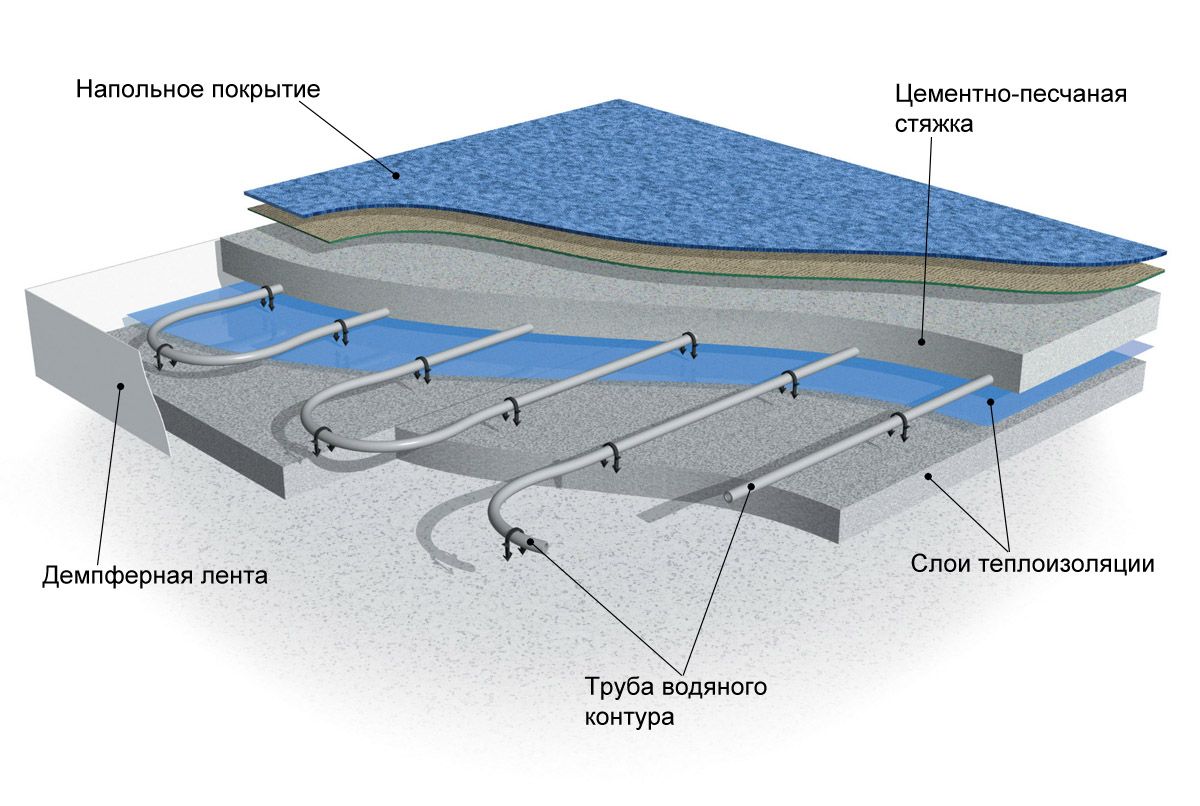

Послойная конструкция водяного теплого пола и свойства финишной стяжки

Водяные теплые полы – достаточно непростая система обогрева, которая требует к себе определенного внимания особенно при монтаже.

Обогреваемый покров данного вида имеет слоистую структуру, соблюдение которой при строительных работах необходимо, если вы хотите получить хороший результат.

Кафельная плитка хорошо проводит тепло от нагревшейся стяжки

Для теплого пола и его монтажа часто применяют следующие материалы:

• черновое напольное перекрытие;
• гидроизоляционный покров;
• слой теплоизоляционных материалов;
• армировочная сетка из металла или стеклопластика;
• специализированные отопительные трубы на теплый водяной пол;
• стяжка для водяного теплого пола;
• напольное финишное покрытие (кафель и плитка из других материалов).

Черновая стяжка под водяной контур должна быть предельно ровной

Для организации качественного теплого покрова необходимо надежное создание каждого слоя пирога. Черновая стяжка для водяного черного пола (или плита перекрытия) должна быть максимально выровнена, так как от этого процесса зависит качество и ровность последующих слоев, в том числе и финишного.

Финишная стяжка теплого пола и ее свойства

Толщина стяжки зависит от толщины трубы

Финишная стяжка под теплый пол имеет важнейшее назначение. Если ее сделать не должным образом, с обогревательной системой могут произойти неполадки, в результате которых может произойти авария (поломка трубы) и разрушится финишный кафель.

Основными функциями стяжки над водяным теплым полом считаются: передача тепла в помещение и непосредственно на финишный настил водяного теплого пола, а также надежная и качественная защита водосодержащих труб от механических повреждений разной сложности.

Слишком тонкая стяжка может привести к деформации труб контура

Создание правильной стяжки теплого пола – это не такое простое дело, ее параметры напрямую зависят от толщины выбранных обогревательных труб. Чем толще труба, тем толще будет и стяжка.

Если пренебречь определенным сопоставлением, вся обогревательная система может оказаться неэффективной (финишный настил не будет прогреваться в полной мере, и в помещении не будет хватать тепла).

Но если толщина стяжки для теплого водяного пола будет слишком тонкой (для обеспечения хорошего прогрева помещения), система водоснабжения может повредиться, и авария будет неизбежна.

Поэтому каждый хозяин, который будет монтировать теплый пол самостоятельно, или строитель должны знать определенные факторы, на которые стоит опираться при создании настила – обогревателя:

• задачи, поставленные для создаваемой системы (основное или дополнительное отопление в помощь радиаторным батареям);
• тип финишного напольного покрытия, укладываемого поверх стяжки (ламинат, плитка, паркет или дерево);
• нагрузка, которая может воздействовать на настил определенного вида;
• диаметр труб водяного пола, необходимый для данного вида покрытия (как сказано, было выше).

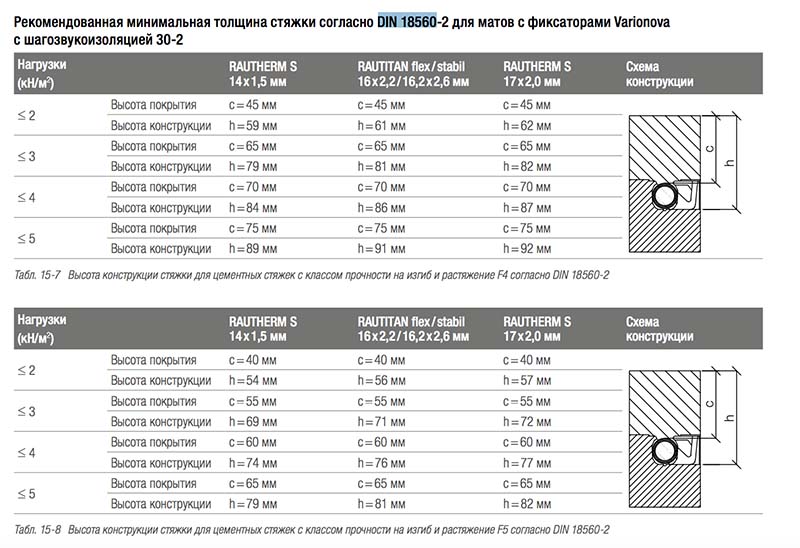

Характеристики некоторых видов стяжек, применяемых для укрытия теплого пола, можно посмотреть в таблице.

Под многие покрытия строго запрещается организация теплого пола (линолеум, тонкие типы ламината, OSB плита и другие).

Заливка раствора

Раствор, который заливается поверх труб теплого пола, может быть приготовлен двумя способами. Первый вариант – это готовая специальная смесь, купленная в магазине стройматериалов. Приготовить из нее раствор для заливки не составляет никакого труда, укладка также не вызывает особых трудностей. Смесь не рекомендуют использовать в помещениях с повышенной влажностью, так как гипс, входящий в ее состав, не устойчив к таким условиям.

Готовые самонивелирующиеся смеси можно применять для водяного теплого пола.

Каким слоем выкладывается смесь? Толщина стяжки из готовой смеси определяется по инструкции, прилагаемой к стройматериалу. Ее чаще всего используют для электрического теплого пола, а не водяного.

Для водяного пола лучше всего подходит цементно-песчаный раствор, в состав которого включаются: цемент М-300, песок, вода, фибра (если арматурная стека отсутствует) и пластификатор. Пластификатор представляет собой специальную добавку, необходимую для повышения качества и пластичности смеси.

Необходимый для заливки объем раствора вычисляется путем умножения расчетной высоты стяжки и площади комнаты, где монтируется водяной теплый пол. Экономить на таком параметре, как толщина стяжки, бессмысленно. Если вы монтируете теплый пол, это следует делать по всем правилам. Сэкономив на растворе для стяжки, потом придется нести дополнительные расходы на новый пол.

Оптимальная высота цементного слоя гарантирует, что новый теплый пол выдержит непредвиденные нагрузки различного характера.

Если вы изначально планируете разместить в комнате тяжелую мебель, то при монтаже пола в обязательном порядке установите металлическую сетку. Фибра добавляется в смесь при приготовлении раствора по той же причине: она способствует усилению стяжки.

Стяжку обычно заливают от угла, а затем разравнивают раствор с помощью правила. Здесь следует учесть и будущее напольное покрытие. Практически все декоративные материалы укладываются на исключительно ровную поверхность, поэтому к выравниванию раствора необходимо отнестись максимально ответственно

При укладке стяжки важно не допустить образования пустот, так как они впоследствии будут влиять на показатели теплоотдачи пола

При монтаже стяжки важно соблюдать технологию. После заливки стяжку оставляют сохнуть

Для этого требуется 1-1,5 месяца в зависимости от толщины слоя. Все дальнейшие отделочные работы можно проводить только после полного высыхания раствора. Готовая самовыравнивающаяся строительная смесь будет сохнуть меньше, но и здесь потребуется выждать время, указанное в инструкции производителя

После заливки стяжку оставляют сохнуть. Для этого требуется 1-1,5 месяца в зависимости от толщины слоя. Все дальнейшие отделочные работы можно проводить только после полного высыхания раствора. Готовая самовыравнивающаяся строительная смесь будет сохнуть меньше, но и здесь потребуется выждать время, указанное в инструкции производителя.

Какими еще правилами нельзя пренебрегать? Перед заливкой раствора отопительная система труб проверяется в условиях рабочего давления. Никаких дефектов быть не должно. Все недоработки необходимо устранить до заливки цемента: отремонтировать готовый пол будет очень сложно. Нельзя нарушать и правила укладки изоляционного слоя, иначе все тепло от труб будет уходить в перекрытия между этажами дома, а не в квартиру.

Стяжка для теплого водяного пола должна быть приготовлена из качественных материалов. Если цемент слежался, то добавлять его в раствор не стоит. Качество цемента как основного элемента стяжки должно быть на высоком уровне. Долговечность и работоспособность теплого водяного пола напрямую зависит от качества использованных при его монтаже материалов.
