Термопривод для теплицы своими руками: ТОП-5 видов и инструкции
В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.
Из газового амортизатора
Алгоритм действий будет следующим:
На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.
У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.
Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.
Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.
- Заглушка присоединяется к тройнику.
- С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.
Заглушка закручивается. Устройство устанавливается в конструкции парника.
Из автомобильного гидроцилиндра
Изготовление потребует поочередно выполнить следующие действия:
- из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
- делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
- шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
- заказывается у токаря (или изготавливается самостоятельно) ресивер;
- цилиндр заполняется маслом (шток должен быть погружен полностью);
система проверяется на герметичность.
Термопривод из компьютерного кресла
В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.
Порядок сборки такой:
конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана;
в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух;
болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток;
на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка);
шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр;
внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба;
на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой;
конструкция устанавливается на подобранное место, в систему заливается машинное масло.
Из пластиковых бутылок
Это, пожалуй, самая дешевая система.
Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.
Алгоритм изготовления следующий:
- в крышке бутылки объемом 5 литров выполняется отверстие;
- вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
- трубка вставляется в бутыль объемом 1 литр;
- пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
- литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.
Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).
Из резинового мяча и баллонов
Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.
Для создания термопривода необходимо:
- соединить два баллона, подсоединив к ним шланг;
- второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
- к крышке прикрепляется доска, которую соединяют с оконной рамой;
- баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.
При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.
Тепличный термопривод из газового амортизатора
Термоприводный механизм можно сделать и другим способом – из автомобильного амортизатора.

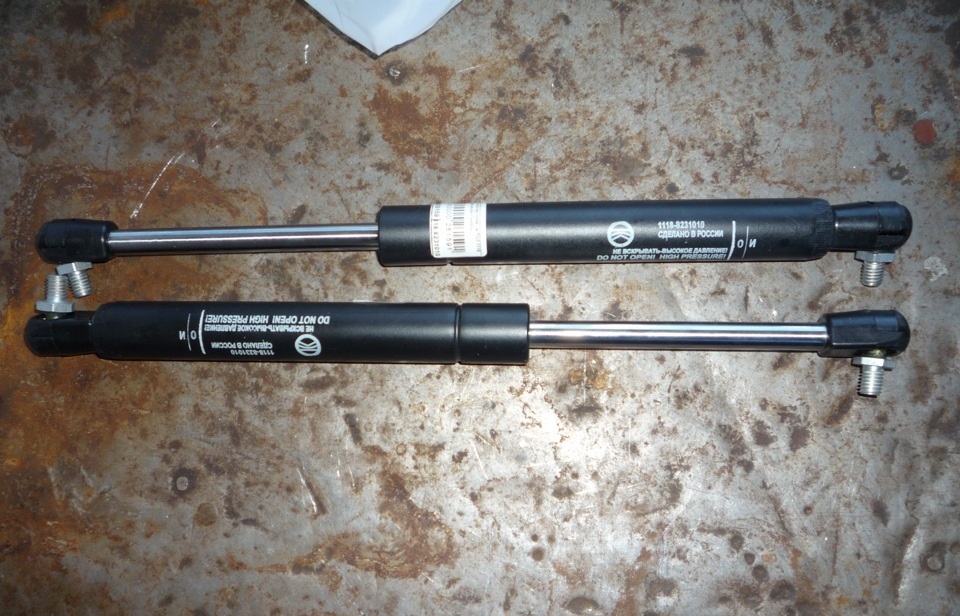

Автомобильные газовые амортизаторы
Поршень в фас
Шаг 1. Возьмите два отрезка металлической трубы длиной 1 м каждый и сделайте на них резьбу. Соедините их тройником в середине, а на концы установите заглушки (стандартные сантехнические).
Крепление цилиндра
Шаг 2. У автомобильного амортизатора удалите шпильку в нижней части и просверлите отверстие в донышке (диаметр 8,5 мм). Нарежьте резьбу М10З1.23 и там.
Крепление штока
Шаг 3. Возьмите гайку 10х1,25, а также болт для тормозного шланга. Болт имеет небольшое отверстие в середине. Просверлите его насквозь.
Поршень в профиль
Шаг 4. Просверлите отверстие на 10 мм и в заглушке, затем вставьте изнутри в нее болт, накрутите гайку, а остатки болта вкрутите в резьбу, которую вы сделали на амортизаторе. Все это соедините через паронитовые прокладки.
Сопряжение штока и цилиндра
Шаг 5. Присоедините заглушку со сделанной ранее резьбой к тройнику.
Шаг 6. Система почти готова. С одного края металлической трубы открутите заглушку и влейте туда масло. Сдвиньте и зафиксируйте шток в нижнем положении, выпустите воздушную массу из амортизатора.
Гидроцилиндр для теплицы из автомобильного газового поршня
Шаг 7. Закрутите заглушку. Установите готовый механизм в тепличной конструкции. Кстати, трубы можно установить над грядками и крепить к ним (трубам) подвязки для растений.
Варианты исполнения
По механизму действия выделяют несколько основных групп термоприводов. Как устроить автоматическое открывание форточек в теплице своими руками?
Электрические
Как следует из названия, в этих приборах исполнительное устройство приводится в движение электромотором. Команду на включение мотора подает контроллер, который ориентируется на информацию от термодатчика.
К достоинствам электрических приводов относятся большая мощность и возможность создания программируемых интеллектуальных систем, включающих в себя множество самых разнообразных датчиков и позволяющих наиболее корректно определять режим проветривания теплицы.
Главные недостатки электротермоприводов — зависимость от электроснабжения и не самая низкая для простого садовода стоимость. Кроме того, влажная атмосфера теплицы не способствует длительной эксплуатации любых электроприборов.
Биметаллические
Принцип их работы основан на разных коэффициентах теплового расширения у разных металлов. Если две пластины из таких металлов каким-либо образом скрепить вместе, то при нагревании одна из них в размерах обязательно станет больше другой. Получившийся перекос и используется в качестве источника механической работы при открывании форточки.
Достоинством такого привода является его простота и автономность, недостатком — не всегда достаточная мощность.
Пневматические
Работа пневматических термоприводов основана на подаче нагретого воздуха из герметичной емкости в поршень привода. Когда емкость нагревается, расширившийся воздух по трубке подается в поршень, который приходит в движение и открывает фрамугу. При понижении температуры воздух внутри системы сжимается и тянет поршень в обратную сторону, закрывая окно.
При всей простоте такой конструкции, самостоятельно изготовить ее довольно трудно. Будет необходимо обеспечить серьезную герметизацию не только емкости, но и внутри поршня. Усложняет задачу и свойство воздуха легко сжиматься, что приводит к потере в эффективности работы всей системы.
Гидравлические.
Механизм гидравлического термопривода приводится в движение изменением баланса в весе пары емкостей, между которыми перемещается жидкость. В свою очередь, жидкость начинает перемещаться между сосудами вследствие изменения давления воздуха при нагревании и охлаждении.
Плюсом гидравлики является ее относительно большая мощность при полной энергонезависимости. Кроме того, собрать такую конструкцию своими руками намного проще и дешевле, чем для прочих приводов.
Как самостоятельно организовать автоматическое проветривание теплиц (термопривод, какой выбрать)?
Поэтапное изготовление
Наш гидробак готов.
Сборка и заправка системы
Схема гидробака и гидроцилиндра в сборе.
Соединяем тормозным шлангом гидробак с гидроцилиндром.
Теперь систему необходимо заправить маслом. Для этого подойдет обычное веретенное масло.
Но чтобы наша система работала нормально, перед заливкой, масло необходимо охладить.
- Для этого емкость с маслом помещаем в холодное место, температура масла должна упасть до 14 – 15 °C.
- Когда масло остынет, начинаем заливать масло в гидробак. При этом двигаем шток гидроцилиндра, прокачивая данным образом всю систему.
- Когда гидробак почти полностью заполниться, закрутим заглушку с резьбой. Затянуть ее можно газовым ключом, шток гидроцилиндра должен быть в это время в задвинутом положении.
- Через отверстие заглушки, доливаем масло до самого края.
- В отверстие начинаем вкручивать болт с контр – гайкой и шайбой уплотнения.
- Вворачивать необходимо до половины или до того момента, когда шток гидроцилиндра начнет выдвигаться.
Наша система готова.
Калибровка и установка системы
Теперь ее необходимо откалибровать.
- Когда температура масла повысится, оно начнет выдавливать шток.
- Откручивая или закручивая регулировочный болт, можно добиться требуемого температурного режима.
- Гидробак необходимо разместить под потолком теплицы с обязательной защитой от прямых солнечных лучей.
- Вес рамы необходимо также отрегулировать таким образом, чтобы после понижения температуры ее вес мог свободно задвигать шток гидроцилиндра.
- При необходимости излишки масла можно стравить через регулировочный болт ослабив контр-гайку.
Окончательная доводка
Один из вариантов установки гидроцилиндра в теплице.
Если все сделано правильно и аккуратно, данное устройство с успехом открывает одновременно несколько окон посредством рычажной системы. Над ней подумайте сами. Если вы сможете построить данный регулятор своими руками, устроить рычажную систему не составит для вас большого труда.
Удачи!
Установка термопривода
Как же установить это нехитрое, но действительно полезное устройство к себе в теплицу? Все очень просто – достаточно следовать пошаговой инструкции.
Способы установки тепличного термопривода
Шаг 1. Проверьте, как открывается и закрывается дверь, форточка или окно. Створки должны легко проворачиваться на петлях, вы не должны прилагать больших усилий.
Вначале проверьте работоспособность окон, форточек и дверей
Шаг 2. Наметьте при помощи маркера место на створке, где будет установлена часть механизма – кронштейн, который находится в единичном числе. Он должен крепиться таким образом, чтобы шток в одной из деталей устройства мог двигаться на 8-10 см. Просверлите отверстия и закрепите его двумя саморезами.
Крепление кронштейна
Шаг 3. Возьмите другие кронштейны (в наборе 2 шт.) и установите их при помощи саморезов на стенку теплицы и дверной проем так, чтобы при полном открывании створки расстояние между опорными центрами устройства было 44 см. Один из кронштейнов (для газовой пружины) крепится на раме, второй (для термопривода) – на стене.
Другие 2 кронштейна крепятся к стенке теплицы и дверному проему
Шаг 4. Наденьте специальные фиксаторы на газовую пружину и непосредственно сам термопривод.
Так должны крепиться специальные фиксаторы
Шаг 5. Возьмите термопривод и начинайте монтировать его на той стороне теплицы, что противоположна открываемому проему. Термопривод – эта та деталь, которая длиннее других.
Шаг 6. На кронштейнах имеются специальные шаровые опоры, на которые и надеваются фиксаторы, имеющиеся на концах термопривода и газовой пружины. Эти детали, установленные на других краях частей устройства, закрепите на первом кронштейне, установленном на створке ранее.
Шаг 7. Проверьте работоспособность устройства, после чего можете приступать к использованию термопривода.
Автомат открывания форточки «Воля»
Кстати, если вам понадобится демонтировать прибор (рекомендуется это делать на зиму), то всего лишь на 2-3 мм приподнимите специальную стопорную пружинку на фиксаторе.
Такое устройство, как термопривод для теплицы, можно купить в садоводческих магазинах или заказать в интернете. А также можно сделать и своими руками.
Как выглядит самодельный термопривод для теплицы
Отрицательный опыт использования термопривода ТП-440-ДВ
По сообщению на сайте производителя автомат-термопривод ТП-440-ДВ – идеальное устройство, не требующее никаких регулировок и настроек, способное открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу, и таким образом обеспечивающее вентиляцию теплицы в зависимости от температуры внутри неё без участия человека.
Для просмотра нажмите
Я совсем забыл, что в нашей стране, если хочешь, чтобы было сделано хорошо, значит, нужно делать самому. При стоимости термоприводов в 1300 руб. приобретение еще одного показалось мне слишком расточительным. Итого на два ТП-440-ДВ было потрачено 2600 руб.
Гидравлическая система собственного изготовления
Если у вас есть определенные знания и навыки в слесарном деле, мы предлагаем вам изготовить своими руками более сложную систему проветривания теплицы.
В данном случае в качестве рабочего вещества будет использоваться техническое масло. Конечно, изготовление данной конструкции потребует использование более сложных инструментов, но мощность данной конструкции позволит использовать ее для открытия одновременно нескольких форточек и дверей в теплице.
Гидроцилиндр – основная сложность
Первым делом необходимо решить вопрос с гидроцилиндром. Почему вопрос приходиться решать?
Дело в том, что у определенной части населения есть возможность достать готовый, небольшой гидроцилиндр, используемый в различной технике и механизмах.
Если достать готовый гидроцилиндр не получиться, его придется изготовить самому.
Иногда люди задаются вопросом, можно ли переделать цилиндр от пневматической системы под систему гидравлическую?
Отвечаем сразу переделать можно, но эксплуатироваться такая система будет очень кратковременно. Все дело в резиновых сальниках. Масло просто разъест их и о герметичности данной системы останется только мечтать.
Одним из способов собрать самостоятельно гидроцилиндр, может стать переделка автомобильного амортизатора. Но это очень трудоемкий и сложный процесс, без токарного станка и специальных знаний тут не обойтись. Поэтому мы не станем детально рассматривать данный вопрос.
Вариантов много, но мы ответственно заявляем, все эти способы не являются надежными и не гарантируют нормальную работу гидравлической системы. Конечно, всегда найдется умелец способный изготовить гидроцилиндр хорошего качества, но таких не много, поэтому мы вам советуем приобрести готовый. Можно посмотреть на разборках, там всегда можно найти что-то подходящее.
Гидроцилиндр собственного изготовления
Для тех кто все же решил изготовить гидроцилиндр самостоятельно, или не нашел подходящего, мы приводим метод изготовления гидроцилиндра из упора багажника легкового автомобиля.
Переделываем газовый упор
Схема гидроцилиндра из автомобильного упора.
Газовый упор необходимо доделать.
- С упора снимается крепеж и ножовкой по металлу отпиливается встроенный там болт.
- Строго по центру делается керн и с помощью тонкого сверла проделывается отверстие. Отверстие сверлится до тех пор, пока не выйдет воздух из цилиндра.
- Далее используется сверло большего диаметра. В конечном итоге у нас должно получиться отверстие диаметром 9 мм.
- Теперь необходимо надавить на шток и задвинуть его в цилиндр на такое расстояние, чтобы поршень не доходил до просверленного отверстия на 30 – 35 мм.
Всю свободную полость цилиндра необходимо обезжирить. Для этого можно использовать растворитель или любое специальное средство.
Необходимо дождаться, когда растворитель полностью высохнет.
- Разводим эпоксидный клей.
- Закрепляем цилиндр в тиски вертикально, таким образом, чтобы просверленное отверстие оказалось вверху.
- На поршень необходимо капнуть масло, но таким образом, чтобы оно не попало на обезжиренные стенки цилиндра.
- Теперь в полость заливаем эпоксидный клей до самого верха, он должен полностью закрывать просверленное отверстие, и оставляем застывать.
- После того как клей высохнет, поршень необходимо оторвать от клея. Так как он у нас не обезжирен, он должен отойти, просто потяните за шток.
- На старом месте, уже в клее, сверлим отверстие диаметром 9 мм.
- Далее с помощью метчика М10, в отверстие нарезаем резьбу с шагом 1,25.
Все, наш цилиндр готов.
Гидробак – изготавливаем сами
Гидроцилиндр у нас есть, настала пора изготовить систему автоматического проветривания теплицы.
Так как мощность нашей системы будет внушительной, одного гидроцилиндра будет вполне достаточно для открытия, системой рычагов, нескольких форточек одновременно.
Но вначале систему нужно изготовить.
- труба диаметром 40 мм и длиной 300 мм.
- Болт М10 длиной 50 – 60 мм
- Гайка для болта
- Тормозной шлаг с резьбой М10 шаг 1,25
- Трубу необходимо заглушить с одного конца. Выполнить это можно с помощью металлической заглушки и сварки.
- С другой стороны нарезается резьба и изготавливается заглушка. Теперь у нас труба имеет одну постоянную заглушку и вторую накручиваемую.
- Под накручиваемую заглушку изготовьте прокладку из маслостойкого материала.
- В приваренной заглушке просверлите отверстие диаметром 9 мм.
- Метчиком нарежьте резьбу М10, шаг 1,25.
- В съемной заглушке необходимо сделать отверстие и нарезать резьбу под болт М10.
Как и из чего сделать самому: варианты
Плюс создания термопривода своими руками заключается в возможности использования подручных материалов. Достаточно лишь подготовить все необходимые для этого детали.
Очень удобным и простым средством для изготовления автотермопривода является офисное кресло-стул. Как часто, работая за компьютером, вы то поднимали, то опускали сиденье до необходимого уровня? Это было возможным благодаря газлифту. Иногда его еще называют подъемным цилиндром.
Чтобы сделать термопривод для теплицы своими руками из этой детали офисного стула, проделайте такие манипуляции с ней.
- Цилиндр состоит из двух элементов: пластикового и стального штоков. Первый этап работ заключается в том, чтобы избавиться от пластикового тела, оставив только второй, более прочный.
- Отложив запчасть от главного предмета офисной мебели в сторону, возьмите в руки металлический стержень диаметром 8 мм. Зафиксируйте деталь в тисках так, чтобы сверху остался отрезок около 6 см.
- Натяните на этот стержень подготовленный цилиндр и надавите максимально сильно, чтобы из последнего вышел весь воздух.
- Отрежьте часть цилиндра с конусным окончанием и выдавите через отверстие стальной шток. Постарайтесь не повредить гладкую поверхность и резиновый хомут.
На конце штока необходимо сделать резьбу, которая будет подходить под гайку М8.
Теперь выдавленную гильзу можно вернуть на место, соблюдая осторожность и оберегая алюминиевый поршень.
Стальной шток вставляем во внутреннюю гильзу и вытягиваем с обратной стороны цилиндра.
Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8.
Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку.
Присоедините получившийся механизм к блоку управления окном.
Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению
Останется лишь проверить приспособление на практике и пользоваться им
Термопривод для теплицы из деталей офисного стула готов к употреблению. Останется лишь проверить приспособление на практике и пользоваться им.
Конечно, изготовление подобных конструкций собственноручно – весьма трудоемкий процесс. Но результат кропотливой работы и внимательности превзойдет все ожидания.
Еще одним подручным средством для создания автоматической системы проветривания парника является обычный автомобильный амортизатор. Основным действующим веществом здесь также будет моторное масло, которое очень тонко реагирует на незначительные перепады температуры, чем и приводит в действие весь механизм.
Термопривод для теплицы из амортизатора выполняется в определенной последовательности.
- Приготовьте необходимые материалы: газовая пружина амортизатора автомобиля, два крана, металлическая трубка.
- Возле форточки, открытие и закрытие которой планируется автоматизировать, устанавливаете шток амортизатора.
- Третьим этапом будет подготовка трубы для машинного масла. К одному концу трубы присоедините кран для поступления машинной жидкости, к другому – такую же конструкцию, но уже для ее слива и изменения давления в системе.
- Обрезаете дно газовой пружины и подсоединяете ее к масляной трубке.
Термопривод из деталей автомобильного амортизатора готов к эксплуатации. Следите за уровнем масла в трубке, чтобы избежать некорректной работы системы.
Пообщавшись с профессионалами, покопавшись в своих ненужных запчастях в гараже или сарае, вы найдете большое количество необходимых деталей для создания своей собственной конструкции термпоприводов. Если уж монтаж готовых изделий производится максимально быстро и просто, то даже изготовление собственноручного механизма с доводчиком или замком для вас не составит особого труда.
После приведения системы в действие необходимо ухаживать за ней, чтобы она еще и оправдала свою особенность в плане долговечности механизма.
Виды и принцип действия автоматического проветривания теплиц
Принцип работы любого автоматического проветривания теплиц с термоприводом основан на открывании и закрывании форточки в результате температурных показателей в помещении. Существует несколько видов устройств для проветривания теплиц. Каждый из них отличается физическим принципом, положенным в основу работы прибора, и имеет свои преимущества и недостатки.
Электронный термопривод
Система состоит из вентиляторов, размещенных в верхней части теплицы, и термореле с датчиками, контролирующими их работу. Этот один из самых удобных и эффективных способов регуляции температуры.
Достоинствами использования электронного термопривода являются:
- рациональность;
- точная регулировка температуры, которая не имеет инертности;
- широкий диапазон мощности, который подходит под любые размеры теплиц;
- способность использовать в теплицах любой конструкции.
Недостатками электрического проветривателя для теплиц является
Знаете ли вы? Первые теплицы появились в Древнем Риме. Римляне высаживали растения в тележки на колесах. Днем размещали их на солнце, а на ночь прятали в теплые помещения.
Принцип действия пластины, изготовленной из разных металлов
Значительно реже используется автопроветриватель для теплицы, принцип действия которого основан на способностях различных металлов по-разному реагировать на скачки температур. Такое устройство носит название биметаллическая система. Она состоит из двух пластин, состоящих из металлов с разным коэффициентом линейного расширения. При нагреве пластины изгибаются в одну сторону и открывают форточку, при охлаждении – в другую, закрывая ее.
- полная автономность и независимость от источников питания;
- простота монтажа;
- можно эксплуатировать длительное время;
- дешевизна.
- инертность. При недостаточном прогревании форточка не откроется;
- маломощность. Приспособлена только под легкие рамы;
- проблематичность подбора металлов, способных расширяться при нужной для растений температуре.
Знаете ли вы? Теплицы, приближенные по внешним признакам к сегодняшним, появились в XIII веке в Германии. Создателем их считают Альберта Магнуса, которого католическая церковь признала колдуном. А строительство теплиц было запрещено инквизицией.
Особенности работы конструкции на основе гидравлики или пневматики
Система с термоприводом для автоматической теплицы имеет в основе гидравлический или пневматический принцип работы. Разница этих принципов в рабочем теле: жидкости или воздухе. Систему можно изготовить самостоятельно или купить в магазине.
Прибор состоит из цилиндра, наполненного специальной жидкостью, и штока, который двигается под силой расширения или сжатия этой жидкости. Жидкость при температуре 23 градуса начинает расширяться и выталкивает шток с усилием более 20 кг, открывая форточку. Закрываться система должна под собственным весом по мере задвижения штока. Если окно имеет конструкцию, которая нуждается в закрывании, то для этого предлагается либо пружина, либо аналогичный механизм обратного действия.
Такая система имеет ряд преимуществ:
- надежность и долговечность;
- независимость от источника питания;
- простота крепления к раме. Нужна всего лишь отвертка или шуруповерт;
- достаточная мощность для рам любого типа.
Недостатки гидравлической системы проветривания:
- инертность процесса. При резком понижении температуры закрытие проходит медленно;
- температура отслеживается только в месте крепления системы;
- высокая стоимость, поэтому экономически не выгодна для маленьких теплиц.
Систему с пневматически-гидравлическим принципом работы можно изготовить собственными руками.
1 – брус-противовес; 2 – рама оконная; 3 – центральная ось рамы; 4 – крепление малой емкости к раме.
Принцип работы основан на расширении воздуха при повышении температуры в большей банке. Воздух толкает воду, переливая ее в меньшую банку, которая и открывает окно. При понижении температуры вода всасывается в первоначальное положение, и окно благодаря противовесу закрывается. Эта система имеет ряд преимуществ:
- энергетически независима;
- простая и дешевая.
- громоздкость конструкции;
- в большой баллон необходимо периодически вливать воду взамен испарившейся;
- данный способ используется только для окон с горизонтальной центральной осью.
Привлекательность их в самостоятельном изготовлении.
Создание системы для вентиляции своими руками
Автоматическая система вентиляции.
Для того чтобы создать механизм, приводящий в действие элементы системы, необходимо иметь:
- Привод.
- Листы небольшого размера, из металла.
- Цилиндр для воды.
Механизм с гидравлическим цилиндром
Принцип работы прост – устройство приводится в действие за счет расширения жидкости, набранной в цилиндр, под воздействием лучей солнца.
При повышении температуры, давление воздуха способствует вытеснению жидкости из одного цилиндра в другой. При этом в одной емкости вес становится существенно меньше, и фармуга открывается. Как только температура падает, фармуга закрывается.
Металлические пластины
Металлические пластины хорошо расширяются при высокой температуре.
Когда это происходит, она, расширяясь, сильно выгибается, и при этом приводит в движение форточку в теплице:
- Чтобы соорудить механизм, потребуются полосы из металла и дюймовая доска.
- Следует учитывать, что данный способ подходит только для открытия небольших форточек.
- Между металлической пластиной и доской нужно вставить брусок. Все это тщательно закрепляется в самом низу теплицы.
Пневматический привод
Открытие форточки будет происходить при расширении в приводе нагретого воздуха.
Чтобы изготовить механизм, потребуется:
- Поршень с пенопластовым штоком.
- Резиновый шланг.
- Сосуд для воздуха, желательно из металла.
- 20 – сантиметровый цилиндр.
- Шкив.
- Прочный шнур.
- Деревянное коромысло.
- Шарик, сделанный из пластизоли.
Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:
- Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
- В дне проделывается отверстие, через которое протягивается шланг.
- Механизм начинает работать, когда надувается шарик.
- Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
- Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.
Система проветривания из сподручных материалов
Как сделать самостоятельно автоматическое проветривание.
Чтобы собрать автоматический механизм потребуются детали:
- Крышка для банки, используемая при закрутке овощей.
- Крышка из полиэтилена.
- Трубка из меди или латуни, около 3 см.
- Трубка от капельницы, 10 см.
- Деревянный брусок, отмеряется по форме форточки.
- Гвозди – 2 шт.
- Проволока, на которую можно подвесить банки.
- Средство для пайки – герметик.
Система проветривания из банок создается по несложной инструкции:
- В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
- После этого отверстие необходимо запаять герметиком;
- В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
- После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.
Другой необычный метод проветривания основан также на использовании энергии тепла.
Конструктивные особенности
Итак, что такое проветривание теплиц, по каким принципам происходит этот процесс. По сути, это несколько форточек, установленных в конструкцию парника, которые в автоматическом режиме то открываются, то закрываются.
И вот здесь возникает вопрос о количестве устанавливаемых форточек. То есть, сколько их надо, чтобы не изменить микроклимат. Для этого придется рассчитать внутренний объем парника, а уже на основе этого параметра выбрать количество проемов. Самостоятельно это делать не рекомендуется, можно сделать ошибку, которая негативно скажется на будущем состоянии растений. Доверьте это специалистам.
Далее надо определиться, где будут располагаться форточки. Здесь два варианта:
Торцевое расположение. Для этого на торцевых стенках теплицы устанавливают двери и форточки. Открывая их, можно быстро понизить влажность внутри помещения. Это хороший вариант проветривания, у которого есть и значительный минус – образование сквозняков. А это нередко приводит к заболеванию зеленных насаждений.
Торцевое расположение форточек Источник freeimport.ru
Боковое расположение. Лучше, чем торцевой, в плане правильной циркуляции воздуха. А именно: снизу вверх. Поэтому рекомендуется форточки располагать как можно выше. При этом холодный воздух, опускаясь к земле, успевает нагреться. То есть он не действует негативно на растения.
