Возможности сигнализатора загазованности: 4 функции

Какие функции может выполнять сигнализатор газа

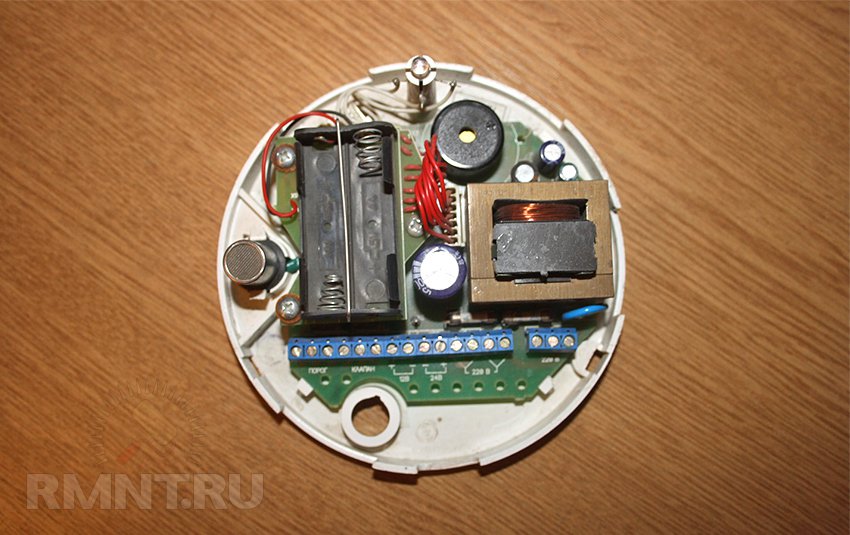

Бытовые сигнализаторы газа, благодаря своей конструкции, являются многофункциональными устройствами. Перечень возможностей каждого сигнализатора индивидуален. Вот основные, присутствующие в большинстве датчиков:

• световое и звуковое оповещение. При загазованности загорается световой индикатор и появляется громкий звуковой сигнал;
• возможность подключения электромагнитного клапана-отсекателя газа;

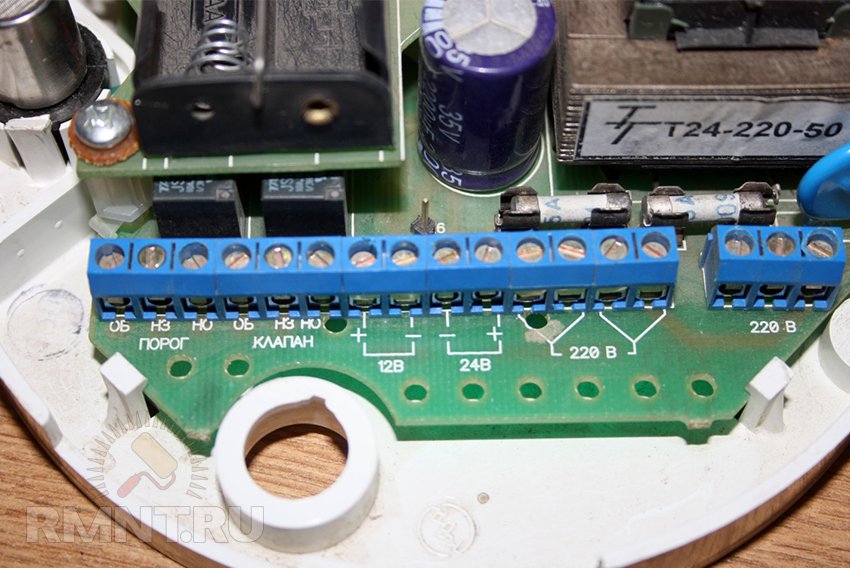

• релейный выход, через который возможно подключить электрические устройства (вытяжной вентилятор, отдельный оповещатель, сигнал на пожарный или диспетчерский пульт и т. д.);
• выходы питания, для непосредственного подключения дополнительного оборудования от датчика;
• некоторые датчики имеют возможность работать от автономного источника питания.

Обслуживание сигнализатора. Затраты на периодическую поверку

Сигнализатор газа, установленный в жилом доме, практически не нуждается в обслуживании. Единственное, что необходимо — периодически протирать решетку в корпусе датчика от пыли и паутины.

Раз в год сигнализатор должен проходить метрологическую поверку. Эта услуга платная. Ни в коем случае не допускается самостоятельно проверять срабатывание сигнализатора, подавая на него 100% смесь газа, например, от газовой зажигалки. Это может вывести чувствительный элемент датчика из строя.

Желательно приобретать датчики отечественных производителей. Это позволит, при необходимости, отправить датчик на ремонт, что гораздо дешевле покупки нового.

Помните, что сигнализатор загазованности — важный и сравнительно недорогой элемент безопасности, который, вполне возможно, однажды спасет вам жизнь. Выбор за вами!

рмнт.ру

Гарантия:

• Основные особенности
• Тех. характеристики
• Документация

• • Сигнализаторы загазованности УКЗ‑РУ‑СН₄(2) и УКЗ‑РУ‑СН₄(2В) имеют два порога срабатывания по метану, при превышении которых воспроизводится голосовое сообщение, загорается соответствующая световая индикация и выдается предаварийный и аварийный сигнал на исполнительные устройства.
  • Сигнализатор загазованности УКЗ-РУ обладает функцией голосового оповещения. При достижении порога срабатывания воспроизводится голосовая метка «Опасно. Утечка газа.» и звук сирены с громкостью 100 дБ. Голосовые предупреждения «Неисправен датчик» используется в случае неисправности датчика прибора.
  • В сигнализаторах УКЗ‑РУ‑СН₄(2) и УКЗ‑РУ‑СН₄(2В) применяется датчик метана серии 2600 японской фирмы Figaro. Этот датчик газа полупроводникового типа, который сочетает в себе очень высокую чувствительность к метану с низким энергопотреблением и длительным сроком службы. Быстрая реакция датчика поможет своевременно среагировать на утечку газа.
  • Наличие релейных выводов по каждому порогу срабатывания подразумевает возможность соединения с запорными клапанами многих производителей, а так же с пожарной сигнализацией, охранной системой, GSM-передатчиком . Возможен вариант питания сигнализатора от 12В .
  • В сигнализаторе предусмотрен режим имитации аварии, который позволяет проверить работоспособность звуковой, световой сигнализации, исполнительных устройств без применения газовых смесей.
  • При заказе можно удлинять сетевой кабель, кабель на исполнительное устройство и кабель на выносной датчик. Стандартная длина сетевого кабеля — 1,5м, длина кабеля на исполнительное устройство — 2,5м, длина кабеля на выносной датчик — 2,5м.
  • Сигнализатор УКЗ-РУ-СН₄(2В) легко монтировать в котельных с высоким потолком — сам прибор будет находиться на уровне глаз или около исполнительного устройства, а выносной кабель с датчиком будет крепиться под потолком.
  • Сигнализаторы загазованности УКЗ‑РУ‑СН₄(2)/(2В) возможно объединить в одну систему по сети питания 220В между собой. Количество подсоединенных дублей и расстояние между ними неограниченно.
  • Сигнализаторы загазованности УКЗ‑РУ‑СН4 имеют возможность работать совместно с устройствами УКЗ‑РУ‑СО.
  • Детектор газа и применяемый датчик имеют достаточно большой срок службы до 10 лет.
  • Сигнализатор прост в монтаже и обслуживании, имеет простую схемотехнику, не требует покупки дополнительных блоков питания или систем управления.
  • Устройство может работать самостоятельно как сигнализатор, так и совместно с внешними исполнительными устройствами. В качестве исполнительных устройств могут выступать сертифицированные клапана КЗГУИ с условным проходом 15-150мм, или, по запросу, клапана других производителей.

• Напряжение питания:• переменного тока частотой 50(±1) Гц, В• постоянного тока, В	220±2212
  Потребляемая мощность, ВА, не более	8
  Пороги срабатывания устройства, %НКПР• «Порог 1»• «Порог 2»	1020
  Время прогрева устройства, мин	3
  Время срабатывания устройства, с, не более	10
  Напряжение сигнала аварийной ситуации, выдаваемое устройством на внешние исполнительные устройства, В• Вариант 1 (импульсный режим)• Вариант 2 (импульсный режим)• Вариант 3 (непрерывный режим)• Вариант 4 (сухой контакт)	30-50220±22220±22 (0)да
  Уровень звукового давления на расстоянии 1 м от излучателя, дБ	100
  Температура окружающей среды, °С	от +1 до +50
  Относительная влажность, %	до 80% при температуре +25°С
  Межповерочный интервал, месяцев	12
  Срок ограниченной гарантии, месяцев	12
  Средний срок службы, лет	10
  Габаритные размеры устройства, мм, не более	корпус 200x80x50выносной датчик 70х45х51
  Масса устройства, кг, не более	1.1

• • Паспорт
  • Паспорт потребителей
  • Методика поверки
  • Руководство по эксплуатации
  • Свидетельство об утверждении типа средств измерений
  • Декларация о соответствии Таможенного Союза

  Сигнализаторы загазованности на метан УКЗ-РУ-СН4(2) и УКЗ-РУ-СН4(2В)
  Сигнализаторы загазованности с двумя порогами срабатывания по метану. Японский датчик, качественные комплектующие, долгий срок службы. Цены производителя.
  Микром

  3450
  RUB

Гарантия:

• Основные особенности
• Тех. характеристики
• Документация

• • Сигнализатор загазованности УКЗ‑РУ‑СН₄(1) имеет один порог срабатывания по метану, при превышении которого воспроизводится звуковое сообщение, загорается световая индикация и выдается сигнал на исполнительное устройство.
  • Сигнализатор загазованности УКЗ-РУ обладает функцией голосового оповещения. При достижении порога срабатывания воспроизводится голосовая метка «Опасно. Утечка газа.» и звук сирены с громкостью 100 дБ. Голосовое предупреждение «Неисправен датчик» используется в случае неисправности датчика прибора.
  • В сигнализаторе УКЗ‑РУ‑СН₄(1) применяется датчик метана серии 2600 японской фирмы Figaro. Этот датчик газа полупроводникового типа, который сочетает в себе очень высокую чувствительность к метану с низким энергопотреблением и длительным сроком службы. Быстрая реакция датчика поможет своевременно среагировать на утечку газа.
  • Возможность заказа сигнализатора с выходом на пожарную сигнализацию, охранную систему, GSM-передатчик . Возможен вариант питания сигнализатора от 12В .
  • В сигнализаторе предусмотрен режим имитации аварии, который позволяет проверить работоспособность звуковой и световой сигнализации, исполнительных устройств без применения газовых смесей.
  • При заказе можно удлинять сетевой кабель и кабель на исполнительное устройство. Стандартная длина сетевого кабеля — 1,5м, длина кабеля на исполнительное устройство — 2,5м.
  • Сигнализаторы загазованности УКЗ‑РУ‑СН₄(1) возможно объединить в одну систему по сети питания 220В между собой . Количество подсоединенных дублей и расстояние между ними неограниченно.
  • Сигнализаторы загазованности УКЗ‑РУ‑СН4 имеют возможность работать совместно с устройствами УКЗ‑РУ‑СО.
  • Детектор газа и применяемый датчик имеют достаточно большой срок службы до 10 лет.
  • Сигнализатор прост в монтаже и обслуживании, имеет простую схемотехнику и компактный корпус, не требует покупки дополнительных блоков питания или систем управления.
  • Устройство может работать самостоятельно как сигнализатор, так и совместно с внешними исполнительными устройствами. В качестве исполнительных устройств могут выступать сертифицированные клапана КЗГУИ с условным проходом 15-32мм, или, по запросу, клапана других производителей.

• Напряжение питания:• переменного тока частотой 50(±1) Гц, В• постоянного тока, В	220±2212
  Потребляемая мощность, ВА, не более	8
  Пороги срабатывания устройства, %НКПР• «Порог 1»	10
  Время прогрева устройства, мин	3
  Время срабатывания устройства, с, не более	10
  Напряжение сигнала аварийной ситуации, выдаваемое устройством на внешние исполнительные устройства, В• Вариант 1 (импульсный режим)• Вариант 2• Вариант 3	30-50сухой контакт0В — 220В или 220В — 0В
  Уровень звукового давления на расстоянии 1 м от излучателя, дБ	100
  Температура окружающей среды, °С	от +1 до +50
  Относительная влажность, %	до 80% при температуре +25°С
  Межповерочный интервал, месяцев	12
  Срок ограниченной гарантии, месяцев	12
  Средний срок службы, лет	10
  Габаритные размеры устройства, мм, не более	95x65x60
  Масса устройства, кг, не более	0.5

• • Паспорт
  • Паспорт потребителей
  • Методика поверки
  • Руководство по эксплуатации
  • Свидетельство об утверждении типа средств измерений
  • Декларация о соответствии Таможенного Союза

  Сигнализатор загазованности бытовой на метан УКЗ-РУ-СН4(1)
  Сигнализатор загазованности бытовой с одним порогом срабатывания по метану. Японский датчик, качественные комплектующие, компактный корпус. Цены производителя.
  Микром

  2470
  RUB

Основные причины срабатывания датчиков

Помимо самого очевидного случая – механического разрушения газового трубопровода, существует ряд других, не менее редких причин срабатывания датчика загазованности:

• Повреждение или разрушение дымохода, обратная тяга или большое количество конденсата, насыщенного смолами и летучими соединениями.
• Колебания давления в рабочей области горения, выброс дымовых газов за его пределы.
• Воспламенение сажи на поверхности котла, в дымоходе, вкупе с обратной тягой.
• Нарушения в режиме работы приточной вентиляции в помещении топочной, а при её отсутствии – недостаточный приток воздуха, образование разрежения в атмосфере, вызывающего выброс дымовых газов в атмосферу помещения.
• Нарушение плотности запорной арматуры, уплотнительной крышки котла, соединительных швов дымохода.
• Некачественное топливо, вызывающее сбой в работе автоматизированной системы поддержания горения.
• Нарушения настройки приборов и работа котла вследствие форс-мажорных обстоятельств: стихийных бедствий, прекращения электроснабжения и других причин.

Для регистрации утечки при плановой проверке газовых систем в квартирах используются переносные высокоточные датчикиИсточник Sellercheck.ru

Гарантия:

• Основные особенности
• Тех. характеристики
• Документация

• • Сигнализатор загазованности УКЗ‑РУ‑СН₄‑СО (бытовой) имеет один порог срабатывания по метану и два порога срабатывания по угарному газу, при превышении которых воспроизводится соответствующее звуковое сообщение, загорается соответствующая световая индикация и выдается сигнал на исполнительное устройство.
  • Сигнализатор загазованности УКЗ-РУ обладает функцией голосового оповещения. При достижении порога срабатывания по метану воспроизводится голосовая метка «Опасно. Утечка газа.», а при достижении порога срабатывания по угарному газу воспроизводится «Опасно. Угарный газ.» и звук сирены с громкостью 100 дБ. Голосовое предупреждение «Неисправен датчик» используется в случае неисправности датчика прибора.
  • В сигнализаторе УКЗ‑РУ‑СН₄‑СО (бытовой) применяется датчик газа TGS3870 японской фирмы Figaro. TGS3870 — это новый металлооксидный полупроводниковый газовый датчик для обнаружения угарного газа и метана, обладает низкой чувствительностью к парам спирта (типичный интерференционный газ в жилых помещениях) и имеет длительный срок службы. Быстрая реакция датчика поможет своевременно среагировать на опасные концентрации для человека угарного газа, обнаружить и устранить утечку газа.
  • Возможность заказа сигнализатора с выходом на пожарную сигнализацию, охранную систему, GSM-передатчик . Возможен вариант питания сигнализатора от 12В .
  • В сигнализаторе предусмотрен режим имитации аварии, который позволяющий проверить работоспособность звуковой, световой сигнализации, исполнительных устройств без применения газовых смесей.
  • При заказе можно удлинять сетевой кабель и кабель на исполнительное устройство. Стандартная длина сетевого кабеля — 1,5м, длина кабеля на исполнительное устройство — 2,5м.
  • Сигнализаторы загазованности УКЗ‑РУ‑СН₄‑СО (бытовой) возможно объединить в одну систему по сети питания 220В между собой. Количество подсоединенных дублей и расстояние между ними неограниченно.
  • Детектор газа и применяемый датчик имеют достаточно большой срок службы до 10 лет.
  • Сигнализатор прост в монтаже и обслуживании, имеет простую схемотехнику и компактный корпус, не требует покупки дополнительных блоков питания или систем управления.
  • Устройство может работать самостоятельно как сигнализатор, так и совместно с внешними исполнительными устройствами. В качестве исполнительных устройств могут выступать сертифицированные клапана КЗГУИ с условным проходом 15-32мм, или, по запросу, клапана других производителей.

• Напряжение питания:• переменного тока частотой 50(±1) Гц, В• постоянного тока, В	220±2212
  Потребляемая мощность, ВА, не более	8
  Пороги срабатывания устройства на метан, %НКПР• «Порог 1»	10
  Пороги срабатывания устройства на угарный газ, мг/м3• «Порог 1»• «Порог 2»	20100
  Время прогрева устройства, мин	5
  Время срабатывания устройства, с, не более• по метану• по угарному газу	60180
  Напряжение сигнала аварийной ситуации, выдаваемое устройством на внешние исполнительные устройства, В• Вариант 1 (импульсный режим)	30-50
  Уровень звукового давления на расстоянии 1 м от излучателя, дБ	100
  Температура окружающей среды, °С	от +1 до +50
  Относительная влажность, %	до 80% при температуре +25°С
  Межповерочный интервал, месяцев	12
  Срок ограниченной гарантии, месяцев	12
  Средний срок службы, лет	10
  Габаритные размеры устройства, мм, не более	95x65x60
  Масса устройства, кг, не более	0.5

• • Паспорт
  • Паспорт потребителей
  • Методика поверки
  • Руководство по эксплуатации
  • Свидетельство об утверждении типа средств измерений
  • Декларация о соответствии Таможенного Союза

  Сигнализатор загазованности бытовой на метан и угарный газ УКЗ-РУ-СН4-СО
  Сигнализатор загазованности бытовой на метан и угарный газ. Японский датчик, качественные комплектующие, долгий срок службы, компактный корпус. Цены производителя.
  Микром

  5980
  RUB





















Какие бывают

Сейчас на рынке продаются разные сигнализаторы утечки газа, они делятся по принципу работы, по виду чувствительного элемента и по типу обнаруживаемого газа (угарный, углекислый и природный). По принципу работы означает, что есть проводные устройства, подключающиеся к сети на 220 вольт, а есть беспроводные приборы. Их функционирование зависит от аккумулятора, что весьма удобно, когда в доме отключено электричество.

Чувствительный элемент бывает трех типов: полупроводниковый, каталитический и инфракрасный. Самые недорогие – это с полупроводниковым элементом, их чаще всего и покупают обычные владельцы недвижимости. Каталитические анализаторы используются на крупных предприятиях в промышленности, их действие основывается на горении газа и разложение его на углекислый газ и воду. Инфракрасные устройства пропускают газ через свои лучи и с предельной точностью определяют лишнюю концентрацию.

Принцип работы датчика

Датчик утечки газа является измерительным прибором, оснащенным рядом специальных функций. Преобразовательный модуль в режиме реального времени определяет и регистрирует уровень концентрации природного или угарного газа в воздухе, преобразуя её значение в цифровой формат. При поступлении сигнала измерительно-логический модуль осуществляет управление датчиком, инициируя работу функций безопасности:

• Подачу светового и звукового сигнала тревоги.
• Срабатывание электромагнитного клапана, перекрывающего поступление газа в защищаемое оборудование.
• Включение систем принудительной вентиляции.
• Автоматическое оповещение обслуживающей организации и городской газовой службы.

Внешний вид современного бытового датчика утечки газаИсточник 24kater.ru

Типы сигнализаторов. Какой выбрать

Сигнализаторы бывают двух типов: промышленные и бытовые.

К промышленным применяются более жесткие требования и зачастую они работают в комплексе с пультом управления, на который приходят сигналы от нескольких датчиков газа и который обеспечивает контроль за величиной концентрации измеряемого параметра в воздухе. К бытовому датчику требования не такие жесткие. Его основная задача — не измерить и отобразить концентрацию, а сработать, если величина контролируемого параметра превысит установленное значение. Также бытовой датчик должен обеспечить ряд реакций на загазованность.

Сигнализаторы газа отличаются по контролируемому параметру, для бытовых датчиков можно выделить три основных типа:

• метан (CH4);
• пропан (C3H8);
• окись углерода (угарный газ, CO).

Также существуют комбинированные датчики, осуществляющие одновременный контроль за концентрациями горючего и угарного газа.

Для помещения, в котором установлено газоиспользующее отопительное оборудование, лучше всего подойдет комбинированный датчик (CH4 + CO или C3H8 + CO). Для помещения с печным отоплением — достаточно будет датчика окиси углерода.

При выборе сигнализатора необходимо учитывать питание датчика и устройств, с которыми он будет взаимодействовать в случае срабатывания, оптимальный вариант — 220 В. Такое же питание следует выбирать для сопутствующего оборудования, о котором речь пойдет далее.

Таблица цен на сигнализаторы газа:

Тип датчика	Контролируемый параметр	Коммутация внешних электрических сетей	Управление клапаном-отсекателем	Стоимость, руб.
СГБ-1-2	СН4 — 0,1%, СО — 0,01%	–	–	1269,00
СГБ-1-7	СН4 — 1%, СО — 0,005%	–	–	1724,00
Страж УМ	СН4 — 0,5%, СО — 0,01%	–	–	1282,00
Страж 110УМ	СН4 — 0,5%, СО — 0,01%	+	+	1638,00
Страж УМ-005	СН4 — 0,5%, СО — 0,005%	–	–	1387,00
Страж 110УМ-005	СН4 — 0,5%, СО — 0,005%	+	+	1684,00
СГБ-1-2Б	СН4 — 0,1%, СО  0,01%	+	+	1545,00
СГБ-1-7Б	СН4 — 1%, СО — 0,005%	+	+	2073,00
Варта 2-03	СН4 — 1%, СО — 0,005%	+	+	2252,00
Варта 2-03Б	СН4 — 1%, СО — 0,005%	–	–	1850,00
УКЗ-РУ-СН4-СО	СН4 — 0,5%, СО — 0,002-0,01%	–	+	5664,00
СГБ-1-4,01	СО — 0,01%	–	–	1159,00
СГБ-1-4,01Б	СО — 0,01%	+	+	1393,00
УКЗ-РУ-СО	СО — 0,002-0,01%	–	+	3658,00
СГБ-1-6	С3Н8 — 0,46%	–	–	1270,00
СГБ-1-6Б	С3Н8 — 0,46%	+	+	1504,00
Maxi/С	СН4 — 1%, С3Н8 — 0,4%, СО — 0,005%	–	–	1112,00
Maxi/К	СН4 — 1%, С3Н8 — 0,4%, СО — 0,005%	–	+	1421,00

Принцип действия

Работу газовых сигнализаторов можно распределить на две части. Первая заключается в том, чтобы зафиксировать критические показатели загазованности в квартире или другом помещении. За выполнение этой задачи отвечают чувствительные элементы, которыми снабжен прибор. Получается, что датчик работает по типу устройства забора и пропускания через себя воздуха. Он становится анализатором воздушной среды и, если обнаруживается повышенная концентрация токсичных веществ, на которые ориентированы чувствительные элементы, то срабатывает сигнал.

Вторая часть заключается в том, чтобы информировать владельца об обнаружении критической концентрации газа. Некоторые устройства снабжены специальными каналами связи, например, владельцу помещения приходит смс на телефон.

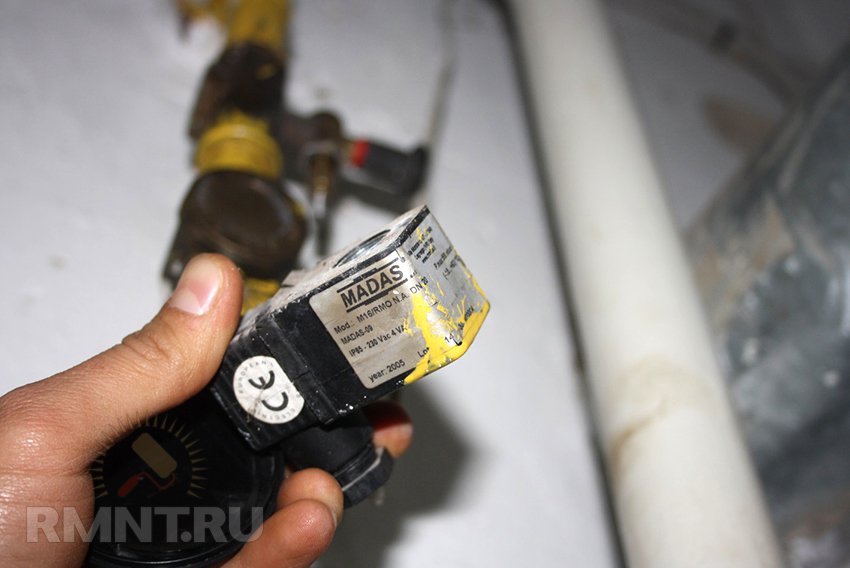

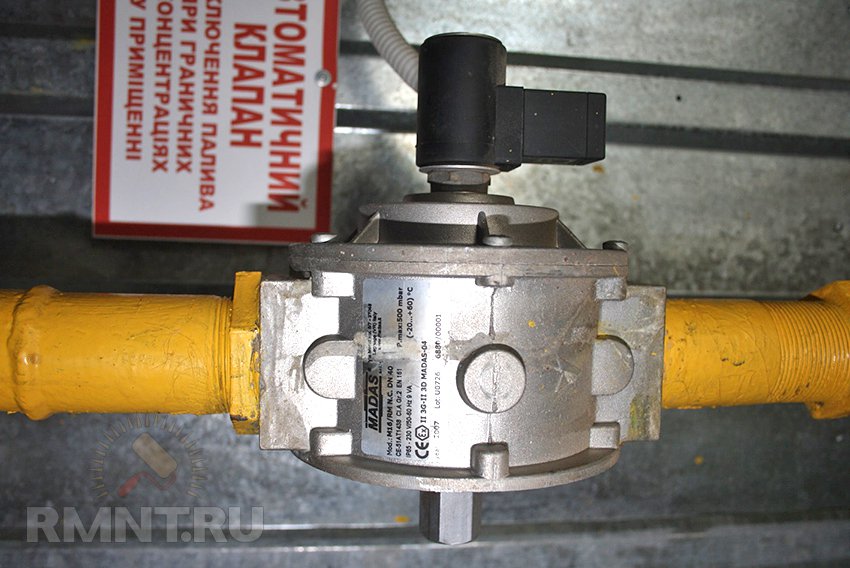

Что такое электромагнитный клапан-отсекатель. Его типы

Электромагнитный клапан-отсекатель — это устройство, которое монтируется на входе газопровода в помещение и представляет собой клапан, который при подаче электрического сигнала на его катушку, должен перекрыть подачу газа к газовым приборам.

Клапаны-отсекатели отличаются по:

• диаметру условного прохода. Для бытовых нужд зачастую применяются клапана Dn 15, 20, 25;
• питанию. Для бытовых нужд оптимально — 220 В;
• допустимому давлению. Для газопроводов низкого давления — до 500 mbar;
• по типу клапана: нормально открытый и нормально закрытый.

Тип клапана — самая значимая характеристика для работы в комплексе с сигнализатором загазованности.

Нормально-открытый клапан (импульсный) — это клапан с ручным взводом. При работе на его катушку не поступает напряжение. При срабатывании сигнализатора газа на катушку клапана от датчика приходит кратковременный электрический импульс, вызывающий срабатывание датчика и отсечку газа. Обозначение данного вида клапана — N.A.

Нормально-закрытый клапан тоже является клапаном с ручным взводом. Однако для того, чтобы его взвести (открыть), необходимо подать напряжение на его катушку. При срабатывании сигнализатора газа напряжение на катушке пропадает и происходит отсечка клапана. Обозначение данного вида клапана — N.С.

Для бытового применения больше подходит нормально-открытый клапан с питанием 220 В. Это обусловлено тем, что отключение электроэнергии не станет причиной для его срабатывания. Это дает возможность пользоваться энергонезависимыми газовыми приборами (плита, колонка). Также нет необходимости тратить электроэнергию на поддержание клапана в открытом состоянии.

Единственное неудобство с таким клапаном может возникнуть, если он будет работать в комплекте с датчиком газа, который при включении питания автоматически проверяет исправность своих выходов. После включения электроэнергии такой датчик будет посылать импульс к клапану, в результате чего он сработает. При выборе датчика необходимо внимательно изучить последовательность его работы.

Информация по типу клапана, питанию, допустимому давлению и условному проходу указывается на его ярлыке.

Стоимость электромагнитного клапана-отсекателя: тип N.A., 220 В, Pmax: 500 mbar:

Диаметр условного прохода	Стоимость, руб.
Madas Dn 15	1490,00
Madas Dn 20	1515,00
Гросс Dn 20	1360,00
Madas Dn 25	1950,00
Гросс Dn 25	1470,00

Какие функции может выполнять сигнализатор газа

Бытовые сигнализаторы газа, благодаря своей конструкции, являются многофункциональными устройствами. Перечень возможностей каждого сигнализатора индивидуален. Вот основные, присутствующие в большинстве датчиков:

• световое и звуковое оповещение. При загазованности загорается световой индикатор и появляется громкий звуковой сигнал;
• возможность подключения электромагнитного клапана-отсекателя газа;
• релейный выход, через который возможно подключить электрические устройства (вытяжной вентилятор, отдельный оповещатель, сигнал на пожарный или диспетчерский пульт и т. д.);
• выходы питания, для непосредственного подключения дополнительного оборудования от датчика;
• некоторые датчики имеют возможность работать от автономного источника питания.

Типы сигнализаторов. Какой выбрать

Сигнализаторы бывают двух типов: промышленные и бытовые.

К промышленным применяются более жесткие требования и зачастую они работают в комплексе с пультом управления, на который приходят сигналы от нескольких датчиков газа и который обеспечивает контроль за величиной концентрации измеряемого параметра в воздухе. К бытовому датчику требования не такие жесткие. Его основная задача — не измерить и отобразить концентрацию, а сработать, если величина контролируемого параметра превысит установленное значение.

Сигнализаторы газа отличаются по контролируемому параметру, для бытовых датчиков можно выделить три основных типа:

• метан (CH₄);
• пропан (C₃H₈);
• окись углерода (угарный газ, CO).

Также существуют комбинированные датчики, осуществляющие одновременный контроль за концентрациями горючего и угарного газа.

Для помещения, в котором установлено газоиспользующее отопительное оборудование, лучше всего подойдет комбинированный датчик (CH₄ + CO или C₃H₈ + CO). Для помещения с печным отоплением — достаточно будет датчика окиси углерода.

При выборе сигнализатора необходимо учитывать питание датчика и устройств, с которыми он будет взаимодействовать в случае срабатывания, оптимальный вариант — 220 В. Такое же питание следует выбирать для сопутствующего оборудования, о котором речь пойдет далее.

Таблица цен на сигнализаторы газа:

Тип датчика	Контролируемый параметр	Коммутация внешних электрических сетей	Управление клапаном-отсекателем	Стоимость, руб.
СГБ-1-2	СН4 — 0,1%, СО — 0,01%	–	–	1269,00
СГБ-1-7	СН4 — 1%, СО — 0,005%	–	–	1724,00
Страж УМ	СН4 — 0,5%, СО — 0,01%	–	–	1282,00
Страж 110УМ	СН4 — 0,5%, СО — 0,01%	+	+	1638,00
Страж УМ-005	СН4 — 0,5%, СО — 0,005%	–	–	1387,00
Страж 110УМ-005	СН4 — 0,5%, СО — 0,005%	+	+	1684,00
СГБ-1-2Б	СН4 — 0,1%, СО  0,01%	+	+	1545,00
СГБ-1-7Б	СН4 — 1%, СО — 0,005%	+	+	2073,00
Варта 2-03	СН4 — 1%, СО — 0,005%	+	+	2252,00
Варта 2-03Б	СН4 — 1%, СО — 0,005%	–	–	1850,00
УКЗ-РУ-СН4-СО	СН4 — 0,5%, СО — 0,002-0,01%	–	+	5664,00
СГБ-1-4,01	СО — 0,01%	–	–	1159,00
СГБ-1-4,01Б	СО — 0,01%	+	+	1393,00
УКЗ-РУ-СО	СО — 0,002-0,01%	–	+	3658,00
СГБ-1-6	С3Н8 — 0,46%	–	–	1270,00
СГБ-1-6Б	С3Н8 — 0,46%	+	+	1504,00
Maxi/С	СН4 — 1%, С3Н8 — 0,4%, СО — 0,005%	–	–	1112,00
Maxi/К	СН4 — 1%, С3Н8 — 0,4%, СО — 0,005%	–	+	1421,00

Обслуживание сигнализатора. Затраты на периодическую поверку

Сигнализатор газа, установленный в жилом доме, практически не нуждается в обслуживании. Единственное, что необходимо — периодически протирать решетку в корпусе датчика от пыли и паутины.

Раз в год сигнализатор должен проходить метрологическую поверку. Эта услуга платная. Ни в коем случае не допускается самостоятельно проверять срабатывание сигнализатора, подавая на него 100% смесь газа, например, от газовой зажигалки. Это может вывести чувствительный элемент датчика из строя.

Желательно приобретать датчики отечественных производителей. Это позволит, при необходимости, отправить датчик на ремонт, что гораздо дешевле покупки нового.

Помните, что сигнализатор загазованности — важный и сравнительно недорогой элемент безопасности, который, вполне возможно, однажды спасет вам жизнь. Выбор за вами!

Александр Кривицкий, рмнт.ру

Требования к установке датчика

Для исправной работы датчика следует соблюдать ряд правил при его установке:

• Датчик утечки гарного газа следует крепить на высоте 2 метров от пола, в зоне вдоха человека, обслуживающего котельную или печную установку. Датчик утечки природного газа (метана) закрепляется на высоте 10 сантиметров от потолка.
• В случае использования автоматизированного котла (например, настенного газового), датчик загазованности должен быть укомплектован быстродействующим запорным клапаном, прекращающим подачу газа в случае его срабатывания.
• При использовании газового или печного оборудования на нескольких этажах здания, разделенных перекрытием, каждый из них должен рассматриваться как отдельное помещение и оборудоваться собственным датчиком утечки газов.
• Датчик или сигнализатор загазованности должен быть установлен не ближе 2 метров от любого окна, двери или вентиляционного проема.
• Следует отдать предпочтение определению концентрации как метана, так и угарного газа. Это возможно реализовать применением двух датчиков, каждый из которых предназначен для регистрации утечки своего вида газа.

Правила установки датчиков утечки различных газов на кухнеИсточник Gazoanalizators.ru

Монтаж сигнализаторов загазованности.

Заключение

Установка датчика загазованности – насущная необходимость в современном строительстве. При эксплуатации следует учитывать не только правильную установку, но и требования к его техническому обслуживанию, описанные в паспорте устройства.

Монтаж и подключение сигнализатора газа

Монтаж бытового сигнализатора газа можно выполнить самостоятельно. Для этого необходимо правильно разместить датчик, руководствуясь указаниями в паспорте, и подвести к нему питание. Также необходимо подключить дополнительные устройства по схеме, предоставленной в паспорте изделия.

В современных проектах по газификации места установки сигнализаторов газа и их количество указывается в проектной документации. Также помощь в выборе правильного места для размещения датчика может оказать газовая служба, руководствуясь нормативными документами.

Сигнализатор следует размещать на вертикальной стене, в местах, где вероятность утечки газа наиболее велика (вблизи котла, колонки, газового счетчика, плиты), на расстоянии по горизонтали не более 4-х метров от газового прибора.

Где не следует размещать сигнализатор:

• на расстоянии ближе 1-го метра от газовых горелок и духовок;
• в местах, где на сигнализатор может попадать пар, пепел, пыль и жиры;
• вблизи вентиляционных каналов и открытых окон;
• в местах хранения краски, растворителей, бензина и подобных материалов;
• в непосредственной близости от неизолированных дымоходов.

Надо учитывать, что для каждого типа сигнализатора (CH₄, C₃H₈, СО или комбинированного) высота закрепления датчика будет отличаться. Это связано с разной плотностью воздуха и газа, областью его скопления в помещении:

• метан (CH₄) — не ниже 0,5 м от потолка;
• окись углерода (СО) — на высоте 1,8 м от пола, или выше, но не ближе чем 0,3 м до потолка;
• комбинированный датчик (CH₄ + СО) — в промежутке от 0,3 м до 0,5 м до потолка;
• пропан (C₃H₈) — не выше 0,5 м от пола. Если в помещении существуют ямки, траншеи и прочие углубления, где может скапливаться горючий газ, необходимо также установить в них дополнительный сигнализатор.

Закрепление бытового сигнализатора на стене зачастую не требует даже вскрытия корпуса. Датчик крепится на дюбеля за установочные отверстия в корпусе.
