Техника противопожарной безопасности
Нормативы пожарной безопасности, связанные с устройством осветительных и подсвечивающих приборов, различны для типов лестничных конструкций:
- Деревянные лестницы, даже в простом классическом исполнении, но с дополнительным декоративным и функциональным освещением, подходят для очень многих дизайнерских решений. При устройстве подсветки ступеней лестницы в контакте с деревянной поверхностью не стоит забывать о пожароопасности древесины. Для этого деревянные поверхности обязательно пропитываются антипиреновыми составами, препятствующими горению. Особый контроль следует уделить изоляции проводки для избежания короткого замыкания.
- Стиль хай-тек предполагает применение в лестничных системах изделий из пластика, не только поддерживающих горение, но и выделяющих при этом ядовитые вещества. Поэтому светильники монтируются на удалении от пластика, устанавливаются в защитные компоненты из стекла и металла. Необходимо надёжное крепление контактов и изоляция не только от замыкания, но даже от нагревания проводов.
- Наименее безопасны в плане возгорания лестницы с дополняющей подсветкой ступеней в классическом исполнении из камня, бетона, облицованные плиточными негорючими материалами. Светильники на таких конструкциях безопасны, с большим декоративным эффектом, подчёркивающим достоинства цвета и текстуры применённых материалов.
Устройство и схемы подключения подсветки
Схема подключения включает:
- Блок питания;
- блок интеллектуального управления с датчиком;
- светоизлучающие элементы.
В качестве датчиков можно использовать:
- Акустическое реле;
- датчик движения;
- ультразвуковой дальномер.
Силовая часть схемы
Блок питания подбираем исходя из суммарной мощности осветительных приборов. В расчете нет ничего сложного.
Управление через акустическое реле
Акустическое реле – схема, реагирующая на громкий звук, например, хлопок. Такой переключатель можно собрать даже без применения микроконтроллера.
Управление крайне простое. Первый хлопок включает подсветку, второй – отключает. Существенный недостаток таких схем – чувствительность к любому громкому звуку.
Управление с помощью датчика движения
Датчик движения, исходя из его названия, реагирует на любой движущийся объект в зоне действия элемента. Внутри фабричного датчика уже встроено реле, которое может управлять нагрузкой. Подключение очень простое, но обеспечивает лишь два режима – включено/выключено. Кроме того, такие датчики реагирую даже на домашних животных, так что если в доме есть кошка или собака ночная иллюминация обеспечена.
Управление через ультразвуковой дальномер
Этот миниатюрный датчик является эхолокатором. Он не только способен определить, когда вы подойдёте к лестнице, но и на какой ступеньке на данный момент вы находитесь, что позволит включать подсветку только на определённом участке.
Контроллер управления такой системе построен на микрочипе в который записан алгоритм работы всей системы.
Типы осветительных приборов
Освещать лестничный марш, проём или отдельные ступени можно с применением различных осветительных приборов, наиболее подходящих по мощности, функциональным задачам, возможности использования в заданных условиях.
Светодиодные ленты или трубки
Светодиодная подсветка лестницы выполняет не только декоративные функции, но и полностью соответствует нормативам безопасности при передвижении по лестнице. Эффектна для всех видов конструкций, но особенно оригинальна для стеклянных лестниц.
Дополнительные преимущества:
- минимальное потребление электроэнергии;
- простой и доступный монтаж;
- огромный ассортимент предложений на рынке;
- характеризуются длительным сроком эксплуатации;
- изделия из ленты или трубок широко применяются в декоративном оформлении;
- при использовании не нагреваются;
- легко сгибаются при необходимости;
- установка возможна на поверхности из любого материала;
- излучаемый свет яркий, рассеянный;
- изделия производятся в широком цветовом спектре.
Существует несколько типов подсветки
Точечное освещение
Точечные светильники для подсветки лестниц монтируются в плоскости поверхностей стен или ступеней, что выглядит эффектно в любом интерьере. Могут быть смонтированы:
- В ступенях. Изделия вставляются в подготовленные вырезы, электрический провод подводится заранее, подключается по аналогии с другими осветительными устройствами. Подходит для деревянных и обшитых другим материалом лестниц. Количество врезов зависит от крутизны и размеров лестничной конструкции.
- Прожектор. Изделия размещаются сбоку от проступи под перилами, вдоль стены. Иногда монтируются без врезания в поверхность методом простого накладывания.
- Фонарь поручней. В стиле минимализма или хай-тек точечные светильники монтируются на балясинах, при этом освещаются и ступени, и перила.
- Настенные. Изделия врезаются в стену заподлицо, реже – накладываются на неё с небольшим выступом. В этом варианте освещение лестницы наиболее равномерное, выделяются ступени и целые лестничные зоны.
Настенные бра
Основные требования по устройству бра на стенах вдоль лестницы:
- Настенные бра располагаются на равных расстояниях с шагом до 1,5 м вдоль ступеней.
- Изделия подбираются в зависимости от мощности и направленности освещения.
- Дизайн изделий подбирается в соответствии с основными осветительными приборами помещения.
- Количество точек может быть различным, минимум по прибору сверху и снизу пролёта.
- Подсоединяются к обычным выключателям либо к схеме, включающей в себя реле лестничного освещения.
- Некоторые модели бра изготавливаются с аккумуляторным устройством, что позволяет проводить монтаж изделий в любое время.
Освещение лестницы люстрой
Установка люстр для лестничных проёмов больше характерна для общественных зданий. Их применение должно быть обосновано несколькими особенностями:
- требуется значительное пространство между лестничными маршами;
- высота лестницы должна быть от 5 метров;
- правильный подбор люстры должен обеспечить качественное освещение лестницы в целом и отдельных её элементов, в частности.
Отдельные модели люстр достигают в длину 3 м, что проблематично установить в частном доме. Но при наличии такой возможности подвешивание длинной люстры к потолку для освещения лестницы и лестничного пролёта станет идеальным решением. Оптимальным можно считать применение люстр для винтовых конструкций.
Комбинированный вариант освещения
Каждый вариант освещения может применяться самостоятельно, но наибольший эффект со всех позиций достигается в их комбинации. Использование нескольких типов приборов позволяет:
- запитать приборы от отдельных и автономных линий;
- контролировать яркость;
- регулировать режим работы освещения на лестнице в частном доме.
Необходимые материалы для монтажа подсветки
Все, что нам понадобится:
- Источники освещения;
- драйверы питания для светодиодов;
- профиль для прокладки кабеля электроснабжения;
- провода;
- крепёжные элементы (шурупы, скобы, коннекторы для проводов).
- Электродрель либо мощный шуруповёрт;
- измерительная рулетка;
- ножницы;
- канцелярский нож.
Если мы делаем настенное расположение осветительных приборов, в качестве источника освещения можно использовать компактные светодиодные светильники, расположенные через 2-3 ступеньки. Для экономии возможно использовать миниатюрные сверхъяркие диоды, вмонтировав их в крышку короба электропроводки.
Для монтажа непосредственно на ступеньках оптимальным выбором станет светодиодная лента.
Светодиоды можно взять как монохромные, так и RGB.
Декорируем лестницу в доме при помощи подсветки ступеней
Правильная подсветка ступеней способна преобразить даже самую простую лестницу
Лестница — часть интерьера, которая несет не только функциональную, но и эстетическую нагрузку. Тоже самое можно сказать и о подсветке. С одной стороны подсветка ступеней является ярким дополнением к дизайну дома, с другой – простой необходимостью. Ее установка связана, прежде всего, с безопасностью жителей или гостей. Особенно, подсветка необходима в ночное/вечернее время суток.
Были разработаны различные технологии светодиодной подсветки. Так, например, существует автоматический режим включения подсветки ступеней. Достаточно удобный и ручной способ управления режимами при помощи дистанционного пульта. Иными словами, вариантов масса, остается только выбрать наиболее подходящий конкретно вам.
Светильники для лестницы
Для многоуровневой квартиры или многоэтажного частного дома лестница является важной частью интерьера. Многие стремятся использовать её не только как функциональный предмет, но и как декоративную конструкцию. Иногда ее стараются выделить, используя для этого подсветку
В расчёт берут и то, что лестницей домочадцы пользуются в любое время суток, поэтому светильники являются неотъемлемой частью такой конструкции
Иногда ее стараются выделить, используя для этого подсветку. В расчёт берут и то, что лестницей домочадцы пользуются в любое время суток, поэтому светильники являются неотъемлемой частью такой конструкции.
Подсветка сделает перемещение по ней более комфортным и безопасным. Отдельное освещение лестницы является сейчас очень актуальным.
Особенности
Светильники для лестницы должны быть довольно яркими, но при этом они не должны ослеплять. Их особенностью является то, что они создают мягкий рассеянный свет, а также минимум теней.
Для подсветки лестницы, ведущей на второй этаж, лучше использовать точечные светильники, которые необходимо правильно располагать. Между ними должно быть расстояние не более 1 м. Оптимальным считается расстояние 50-70 см.Такие светильники должны быть расположены по всей длине пролёта.
В частном домедля освещения ступенейиспользуются не только точечные светильники, но и настенные бра. Такая подсветка является очень надёжной, но обычно бра светит очень ярко
Поэтому важно подобрать необходимый уровень яркости. Напольные точечные светильники способныподчеркнуть красивую массивную лестницу в коттедже
Они имеют необычный дизайн и располагаются вертикально между пролетами
Напольные точечные светильники способныподчеркнуть красивую массивную лестницу в коттедже. Они имеют необычный дизайн и располагаются вертикально между пролетами
Такая подсветка смотрится очень красиво и романтично. Приглушённый свет станет изюминкой вашего интерьера и прекрасно осветит ступени.
Разновидности
Сейчас производители предлагают очень много разновидностей светильников для лестниц. Они позволяют улучшить освещение в доме и сделать проход по ней наиболее безопасным в любое время суток. Выделяют следующие виды лестничной подсветки.
Светодиодные
Светильники со светодиодами являются самыми популярными. Очень многие используют их для того, чтобы обеспечить подсветку лестницы. Причём в этом случае используются как точечные светильники в виде лампочек, так и светодиодные ленты, которыми можно легко обвесить лестницу. Светодиодные светильники являются довольно долговечными, срок их службы составляет более пяти лет.
Они полностью безопасны, поскольку совершенно не нагреваются во время работы. Такие изделия могут работать от батареек или от аккумулятора. Заменяя батарейку, вы можете продлевать срок их службы.
Сейчас производители изготавливают светильники со светодиодами, которые также оснащены датчиками движения. Это прекрасное «умное» освещение, которое не только смотрится эффектно, но и является очень практичным. Оно позволяет снизить потребление энергии, поскольку лампочки будут включаться лишь в тот момент, когда кто-либо будет двигаться по лестнице. Они очень удобны, поскольку вам совершенно не нужно будет долго искать на стенах выключатель руками в темноте. Также вам будет очень легко передвигаться по лестнице и тогда, когда у вас заняты руки.
Такие датчики движения очень легко монтировать. Очень часто умные светильники устанавливают на ступенях в том месте, где вы наступаете ногами. Их полностью закрывают алюминиевой сеткой для защиты.
Они пользуются большой популярностью, поскольку являются очень надёжными и практичными. Такие изделия обычно изготовлены в виде точечного потолочного освещения над лестницей. Их также можно монтировать и на стены. Большим преимуществом таких светильников является то, что вы можете выбрать любой цвет освещения. Причём он может быть как тёплым, так и холодным.
Такие лампочки позволяют играть со светом, затемняя или засветляя ту или иную часть лестницы. Они также способны прослужить очень долго и являются полностью безопасными для здоровья человека. Это отличный энергосберегающий вариант.
Светильники для лестницы Светильники для лестницы – это очень важный и функциональный элемент. Именно они обеспечивают безопасность при подъеме в темное время суток. Какие бывают виды светильников для лестниц? Как правильно подобрать такие приборы и разместить их на лестнице? Светодиодные фонари для подсветки ступеней в доме, а также другие стильные и практичные модели светильников.
Делаем светодиодную подсветку ступеней лестницы
Пошаговая инструкция по монтажу
Выбираем схему освещения
Первым делом нужно определиться с тем, как разместить подсветку ступеней лестницы – в стене по бокам, снизу, через одну ступеньку, по всей ширине или только по центру. Примеры освещения вы можете просмотреть на фото ниже:
Также нужно определиться со способом управления светодиодной лентой – она будет включаться обычным выключателем света, датчиком движения или же проходным выключателем. От этого также зависит многое. Когда вы определитесь со всеми организационными моментами, можно переходить к подсчету материалов и выбору элементов подсветки.
Рассчитываем материалы
Мы рекомендуем вам сделать освещение лестницы своими руками следующим образом:
- Подсветка каждой ступени с отступом от краев не менее 5 см.
- На верхней и нижней точке лестничного марша установлены датчики движения.
- Работа системы освещения организовывается на базе контроллера Arduino.
- Дополнительно должно быть установлено фотореле, чтобы светодиодная лента включалась только при наступлении сумерек.
- Что касается ленты, ее характеристики должны быть следующими: 60 светодиодов на метр, SMD 3528, степень защиты IP не менее 67.
Учтите, в своем случае вы можете использовать и другие материалы. К примеру, если вы не хотите заморачиваться с автоматической подсветкой и разбираться в подключении всех элементов к контроллеру Ардуино, можно просто управлять освещением с помощью проходных выключателей, что заметно упростит монтаж и стоимость системы. Когда все материалы будут подсчитаны и куплены, можно переходить к установке и подключению светодиодной ленты на ступенях лестницы своими руками.
Установочные работы
Итак, чтобы сделать встроенную подсветку лестницы на второй этаж, действуйте по следующей инструкции:
- Разрежьте светодиодную ленту полосками подходящей длины. Не забываем, что разрезать ее нужно в специально отведенных местах, как показано на фото ниже:
- Припаиваем к контактам провода для подключения подсветки к контроллеру. Можно также использовать специальные коннекторы, чтобы не тратить время на работу с паяльником.
- Обезжириваем ступени и клеим в подходящем месте светодиодную ленту. Если нет возможности сделать скрытое освещение лестничной площадки, можно использовать специальный алюминиевый профиль, который защитит светильник от механических повреждений.
- Напротив нижней и верхней ступеньки устанавливаем сенсоры, как показано на схеме ниже. О том, как подключить датчик движения к освещению, мы рассказывали в соответствующей статье.
- Все провода прячем в кабель-канал,который крепим либо сбоку на стену, либо под лестничным маршем.
- В подходящем месте выполняем установку коробки, в которой будет находиться контроллер для интеллектуального управления светодиодной подсветкой лестницы.
- Соединяем все элементы в одну систему, подключаем контроллер к компьютеру и загружаем код, который можно без проблем найти в интернете. Схема подключения выглядит примерно так:
- Проверяем правильность монтажа и если никаких ошибок не обнаружено, производим тест светодиодной подсветки лестницы. Настраиваем под себя режим работы освещения и наслаждаемся тем, что вам удалось сделать.
Вот по такой инструкции можно сделать подсветку лестницы светодиодной лентой своими руками. Как вы видите, особых сложностей в монтаже нет, однако, чтобы у вас в частном доме было автоматическое освещение ступеней на второй этаж, придется разобраться в подключении контроллера Arduino.
Готовые решения
Также рекомендуем просмотреть фото идеи освещения лестницы, чтобы вдохновиться и подобрать наиболее подходящий вариант для собственных условий. Здесь мы предоставим несколько вариантов светильников, чтобы вы знали, как еще можно сделать подсветку ступеней.
Применение бра, установленных вдоль лестничного марша:
Идеи для создания уличной подсветки на деревянных, бетонных и каменных ступенях:
Удачное использование точечных светильников в интерьере:
Ну и, самое современное и в то же время простое решение — применение диодных лент:
Вот и все, что хотелось рассказать вам о том, как сделать светодиодную подсветку ступеней лестницы в частном доме. Надеемся, наша инструкция с фото примерами и схемами была для вас полезной!
Интересные материалы по теме:
Делаем светодиодную подсветку ступеней лестницы Не знаете, как сделать подсветку лестницы светодиодной лентой? Для вас мы предоставили пошаговую инструкцию с фото, схемами и видео примерами монтажа!
Виды подсветки ступеней лестницы
Существует несколько вариантов освещения ступенек лестницы. Все они по-своему хороши. Выбирать подходящий нужно, в зависимости от стиля интерьера вашего дома, а также от финансовых ваших возможностей.
Виды осветительных приборов для подсветки ступеней лестниц:

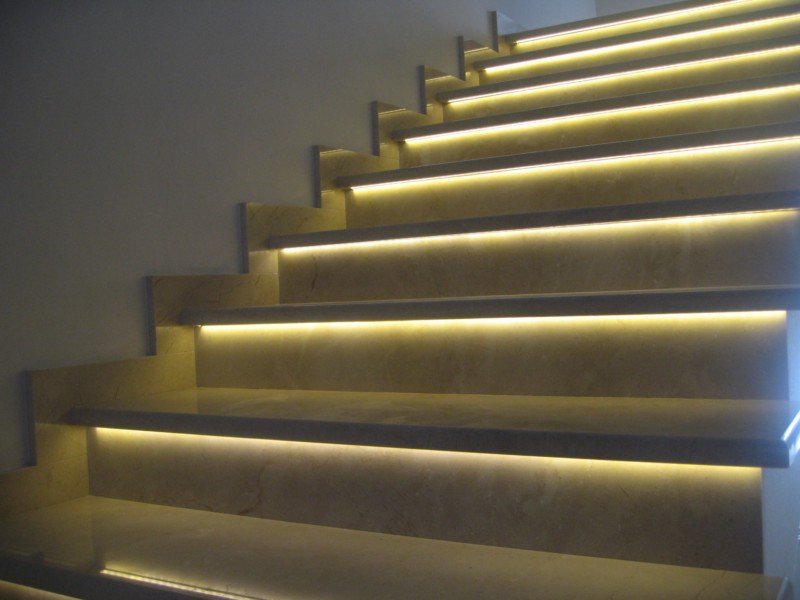

- Светодиодной лентой оборудуют подступенки. Такой тип освещения превращает даже самую обычную лестничную конструкцию в настоящий подиум. Особенно интересно такое решение смотрится в домах с современным стилем интерьера, например, хай-тек.
- Светодиодные лампы располагают на стене вдоль лестничного пролета. Они имеют в своей конструкции специальную сетку, с ее помощью можно регулировать поток света. Этот вид освещения лестничного пролета отлично впишется в абсолютно любой стиль интерьера. Однако стоимость светодиодных ламп достаточно большая, да и процесс монтажа нельзя назвать легким.
- Потолочные длинные люстры – это наиболее простой вид освещения лестниц. Такие конструкции наиболее уместно выглядят в классических стилях интерьера. Они не требуют наличия контролера, а их монтаж достаточно легок.
Также вы можете выбрать разные схемы подсветок. Если хотите произвести установку своими руками, то избегайте сложных вариантов. Однако, вызвав профессионала, вы сможете добиться самого удивительного эффекта.
Три схемы подключения подсветки лестниц:
- Самый простой вариант подключения предполагает установку двух выключателей сверху и снизу лестницы. С их помощью вы сможете активировать подсветку в нужный момент.
- Вариант средней сложности – это подключение датчика, который будет включать освещение лестницы по команде. Для такой схемы вам понадобиться контролер и сенсорные датчики движения.
- Наиболее сложный, но очень интересный вариант – это подключение датчика движения на каждую ступеньку. В этом случае когда вы будете ступать на одну ступеньку, следующая будет включаться.
Каждый из приведенных вариантов по-своему хорош. Конечно, сложная схема подключения кажется наиболее удачной, однако установить ее без помощи профессионала будет сложно, да и применить ее можно лишь к светодиодным лентам.
Выбираем светильник
Сегодня на рынке представлен широкий ассортимент осветительных устройств, которые можно размещать для освещения подъемов. Они отличаются не только фирмой-производителем, но также материалом, дизайном, устройством и функциональностью. Рассмотрим самые популярные.
Открывает этот список наиболее известный и привычный прибор – люстра. Это классический вариант, который, по сути, появился даже раньше, чем само электричество, и был представлен в виде больших канделябров со свечами. Но для оснащения данной зоны он используется крайне редко, поскольку функционален не для каждой конструкции, может мешать передвижению и освещать не всю территорию перемещения. Но стоит отметить, что правильно подобранная люстра отлично функционирует и смотрится в сочетании с винтовой лестницей.
Светодиодные лампочки Edison
Красивые фонари на канатах вдоль всей лестницы
Бра можно считать ровесником люстры. Эти компактные удобные светильники не теряют своей популярности в обустройстве интерьера
Но важно правильно подобрать дизайн такого прибора, чтобы он сочетался с общим стилем интерьера. И если проход имеет минимальные габариты, то этот вариант может не подойти
Точечные светильники – более современные варианты освещения по сравнению с люстрами и бра
Они очень компактны, универсальны и пользуются огромной популярностью. Могут размещаться как на стене, так и на ступенях – все зависит от ваших личных предпочтений. Отличаются по форме, размеру, бывают встраиваемые и накладные. Единственным недостатком, который можно отметить, является применение специальных лам. Они имеют меньший размер обновы и цоколя, чем стандартные.
1
4
Не так давно появились на рынке, но уже стремительно набирают популярность светодиодные ленты и трубки. Купить их можно по нужному метражу и разместить как на стене, так и на поручнях или ступенях. При этом высокая стоимость в дальнейшем компенсируется экономией расхода электроэнергии, который идет на диоды в минимальном количестве.
Красота, безопасность, экономия
Автоматическая подсветка придает весьма эффектный внешний вид. К тому же повышается безопасность передвижения. В дополнение к этому есть и другие преимущества:
- Нет необходимости в кромешной темноте нащупывать на стене выключатель.
- Пусть и незначительно, но экономится электроэнергия. За счет автоматики система находится в экономном дежурном режиме.
- Средствами автоматизации при монтаже подсветки, можно настроить красивые визуальные эффекты.
И не надо переживать, что это дорого и недоступно для неопытного пользователя. Весь комплект дополнительного освещения изначально очень недорог, а привнести дополнительный комфорт и пользу для жильцов может легко.
Типы освещения
Встраиваемая подсветка для лестницы представляет собой небольшие светильники, которые расположены, как правило, по ходу движения лестницы. Они могут быть настенными, светильники на ступенях, напольные.
Светодиодная лента очень популярна, поскольку имеет низкое потребление электроэнергии, а также легко устанавливается.
Она сделана в виде трубки, внутри, которой находятся диоды, представлена в различной цветовой гамме, что позволяет гармонично вписать ее в любой интерьер.
Люстра для лестницы устанавливается в просторных помещениях, ее можно подобрать под общий дизайн помещения и быть уверенным в том, что она в него гармонично впишется.
Ее подвешивают к потолку, а также подключают с помощью кабеля, который благополучно помещают под внешнюю отделку стен.
Использование бра для освещения помещения, они прекрасно дополнят общий дизайн помещения.
Чтобы подключить данный тип освещения прибегают к общей сети либо с помощью кабель-канала. В зависимости от длины лестницы определяется общее количество приборов освещения.
Чтобы осветить небольшую лестницу достаточно одного, для более длинных используют два и больше. Объединяются все они в общую цепь и выводятся на общий выключатель. Если есть необходимость можно установить датчик движения.
Разные варианты лестниц и подходящие схемы их освещения
Выбор типа светильника определяется не только пожеланиями владельца, но также конструкционными особенностями лестницы и материала, из которого она сделана. Рассмотрим основные их виды и какие типы подсветки рекомендуется на них устанавливать.
Винтовые
Лестницы винтовой конструкции могут быть изготовлены из любого материала. Однако их структурная особенность очень сложна для монтажа стандартных приборов освещения. Поэтому чаще всего здесь выбирают светодиодную подсветку. Ленты легко нарезаются на отрезки подходящей длины и монтируются на любую часть – ступеньки, перила или стену.
Деревянные
Древесина, с одной стороны, хорошо поддающийся обработке материал. В деревянной лестнице можно легко проделывать ниши для монтажа приборов с подсветкой любого типа. С другой стороны, светильники должны быть пожаробезопасными – либо они должны мало выделять тепла, либо оно должно эффективно от них отводиться. Оптимальный вариант – светодиодные ленты.
Металлические
Металлические лестницы не боятся избытка тепла, однако они легко проводят электрический ток. Поэтому схема проводки обязательно должна включать заземляющую жилу. Кроме того, материал достаточно труден для обработки. Поэтому вместо встраиваемой лучше использовать подсветку накладного типа.
Лестницы с прозрачными ступенями
Подсветка для стеклянных ступенек, как правило, основывается на светодиодных лентах. Грамотно установленная она способна создать эффект «парящей лестницы». Не исключено также использование точечных светильников. В этом случае прозрачный материал дает большое преимущество – фонари можно установить под, а не над поверхностью. Это будет способствовать лучшей их сохранности.
Принципиальная схема
Основным критерием при проектировании схемы было использование максимально дешевых комплектующих. Концепция «каждой ступеньке – свой модуль» потребовала сделать этот самый модуль как можно дешевле.
Принципиальная схема одно-канального модуляПринципиальная схема драйвера CAN-шины
Основу модуля составляет микроконтроллер LPC11C14. Элемент DA1 – внешний сторожевой таймер (ну есть у меня пунктик по надежности внутренних сторожевиков). DD2 – преобразователь уровня для работы с LED-лентой. SW1 – выбор адреса устройства в сети CAN. Это сделано для того, чтобы модули, имея одинаковую прошивку, могли быть аппаратно сконфигурированы. DA4 – драйвер CAN-линии. XP14 – разъем для подключения внешних датчиков (датчик пересечения, датчик освещенности).
Приблизительная стоимость основных компонентов модуля (цены Чип-Дип):
LPC11C14 – 200р
TPS3828-33DBVR – 47р
AMS1117-5.0 – 16р
AMS1117-3.3 – 21р
TJA1042T/3 – 55р
PESD1CAN – 12р
TXB0102DCU – 80р
15EDGRC-3.81-04 – 21р
15EDGK-3.81-04 – 35р
ABM8G-12.000MHZ-18-D2Y – 170р
Мелочевка – 50р
Итого: 707р
