Достоинства и недостатки агрегата
Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.
- в результате горения машинного масла не образуется копоть и гарь;
- прибор пожаробезопасен, так как горит не само масло, а его пары;
- сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.
Устройство масляного отопителя
- перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
- отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Отработку после слива нужно хранить в закрытых контейнерах
Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:
- простая конструкция;
- высокая эффективность;
- низкая стоимость оборудования и топлива;
- работает на любых маслах, органического, синтетического, растительного происхождения;
- допускается содержание до 10% загрязняющих веществ.
Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.
Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)
Есть еще минусы:
- для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
- требуется регулярная чистка чаши и дымовой трубы — ежедневная;
- проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
- водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).
Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.
Печь на отработанном масле: эксплуатация
Перед тем, как приобретать подобную конструкцию, рекомендуется понять принцип работы. Независимо от того заводская установка или сделанная своими руками, функционирование будет одинаковым:
- устройство состоит из нескольких бачков – верхнего и нижнего, которые соединены трубой с перфорацией;
- форма бачков зачастую представлена цилиндром или прямоугольником;
- конструкция такова, что верхняя емкость немного смещена относительно нижней емкости;
- в устройстве присутствует дымоход, камера дожигания, заслонка, ножки, а также форсунка, в комплекте может идти пульт управления и инструкция;
- работает за счет пиролизного сжигания тяжелого топлива – нижний резервуар заполняется смесью наполовину, затем происходит розжиг с помощью бензина или растворителя;
- бензин горит, топливо нагревается, поднимается вверх с парами, начинается подача тепла.
Эффективность процесса можно регулировать заслонкой, расход масла при функционировании этого безопасного агрегата составляет 2 литра в час при максимальном нагреве и 0,5 литра в час при поддержании температуры.

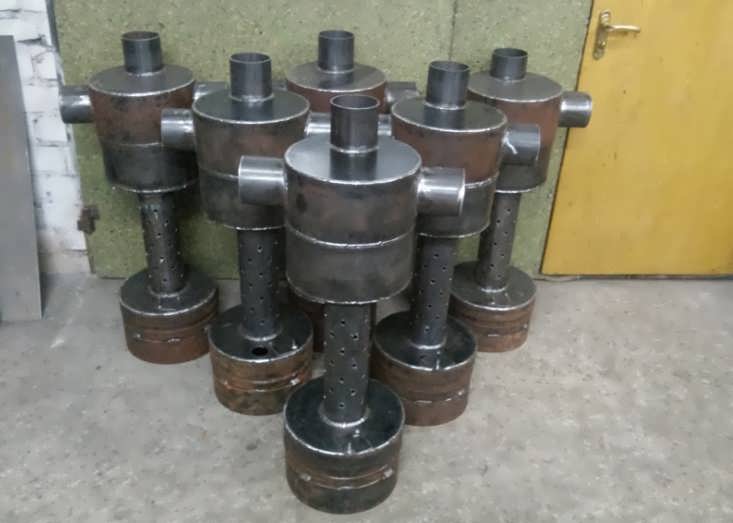

Фото: Печь на отработке
Как топить отработанным маслом
Чтобы во время эксплуатации не возникло чрезвычайных ситуаций, рекомендуется соблюдать все меры предосторожности во время топки установки. Например, нельзя оставлять изделие на сквозняке, а также нежелательно устанавливать рядом с устройством другие предметы
Мнение эксперта
Игорь Лебедев
Задать вопрос
Важно! При несоблюдении правил во время топки конденсат, образовавшийся от испарения, может попасть вниз. Установка, работающая на масляной смеси, в таком случае может прийти в неисправность из-за образования взрывной смеси внутри емкости
Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут. В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее.
Не пропустите: Русская печь и мини печь своими руками: пошаговая инструкция, чертежи и порядовка (+лучшие Фотопроекты)
Отопительные устройства отлично подходят для гаража, для теплиц, для дома, для автосервиса. В продаже существуют и промышленные варианты, которые используют для отопления производственных помещений и просторных складов. Самые эффективные схемы устройств позволяют нагреть помещение до комфортной температуры за небольшой промежуток времени.
Как пользоваться печью
Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.
После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.
Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:
устанавливать агрегат нужно подальше от сквозняков;
недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
со всех сторон печи должно быть около 50 см зазора;
важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
дымоход должен быть герметично соединен с агрегатом;
топливом для такой печи может быть только техническое масло.
Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.
Обратите внимание, что горящую печь без надзора оставлять нельзя.

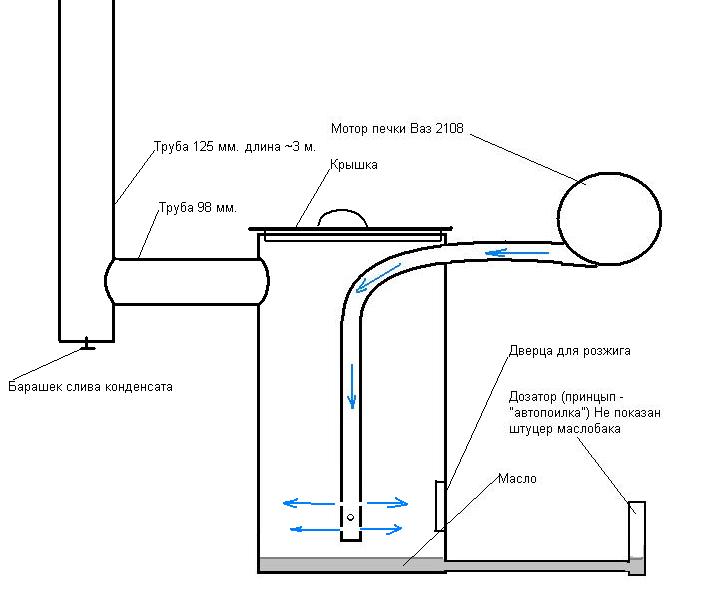

Как сделать котёл на отработке своими руками: чертежи и видеоинструкция
Все предыдущие позиции отвечали на вопрос, как сделать печь на отработке. Рассмотрим, как сделать котёл. Хотя между ними разница незначительная.
| Фото | Описание работ |
| Для этого потребуется кислородный баллон, который разрезается пополам. Он предпочтительнее, чем газовый, потому что у него толщина стенки − 10 мм. |
| Для котла необходима нижняя часть баллона, куда и будет заливаться масло. То есть, оно будет гореть на дне. |
| Инжектор будет изготавливаться из квадратной трубы 50х50 мм, толщина стенки – 3 мм. |
| В трубе надо будет сделать несколько отверстий и установить внутрь кислородного баллона. |
| Конец трубы надо будет отрезать болгаркой под 45°. |
| К перфорированной трубе надо приварить трубу цельную под углом 90°. |
| Вот так должно быть всё установлено. |
| Под горизонтальную трубу в баллоне надо вырезать паз. Он делается для того, чтобы готовый инжектор не смещался относительно своего места. |
| Вырезанный паз в баллоне. |
| Инжекторную трубу теперь надо приварить к баллону. Но если придётся что-то делать с котлом, к примеру, чистить его изнутри, то трубу придётся срезать, а после прочистки или ремонта приваривать на место. Поэтому инжектор можно сделать съёмным. К нему приваривается пластина, по форме как изгиб баллона. Крепление пластины с инжектором к котлу будет проводиться двумя болтами через сквозные отверстия. Болт М6 или 8 будет устанавливаться головками изнутри. |
| Крышка для котла изготавливается из стального листа толщиною 6−10 мм. Обязательно приваривается по периметру юбка, которая обеспечивает герметичное прижимание. В крышке делается отверстие, закрытое глазком. |
| К котлу приваривается сбоку труба диаметром 114 мм. Это будет дымоход. |
| К горизонтальной части инжекторной трубы подсоединяется шланг от пылесоса, который в данном случае выполняет функции надува. |
Отработанное масло заливается сверху. Поджиг производится керосином или бензином тоже через верх. Посмотрите видео, как собирался этот котёл.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Как изготовить печь своими руками
Народные умельцы довольно часто делают гаражные печки из старых кислородных или газовых баллонов. Из верхней или нижней части баллона легко изготовить резервуар компактного обогревателя. Для подобных конструкций характерны надежность, прочность, пожарная безопасность. Сварочные работы здесь сведены к минимуму, т.к. можно обойтись всего одним швом. Очень помогает наличие кольцевого шва на самом баллоне, который оснащается уплотнительным кольцом. При отсутствии баллона вместо него подойдет любой металлический сосуд диаметром 200-400 мм и высотой 350 мм.
Наряду с емкостью для отработки, понадобится также наличие трубы для транспортировки топливовоздушной смеси, толщина стенок которой должна быть не менее 4 мм. Эту роль может выполнить любая труба нужно диаметра, оснащенная приварными конусами, изготовленными в основном из 4-х миллиметровой конструкционной стали. Размеры печи на отработке при самостоятельном конструировании должны строго соблюдаться. Если их по какой-то причине нужно изменить, то это разрешается делать только пропорционально, и в пределах 20 мм.
Особенное значение при сборке обогревателя имеет качество фиксации воронок. Стыковочные швы должны быть проварены очень хорошо, так как именно эти участки во время эксплуатации переживают наибольшее воздействие со стороны нагретой до значительной температуры топливовоздушной смеси. Дымоходная труба, как правило, имеет длину не более 350 см. Если сделать длину больше, это спровоцирует увеличение тяги, которая, в свою очередь, начнет вытягивать за пределы топки часть отработки. Как результат, расход топлива увеличится, а теплоотдача снизится.
Печное топливо
Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).
Помимо отработки, можно использовать любые виды масел:
Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.
- Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
- Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
- Синтетические масла – отличное жидкое топливо для печей на отработке.
Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.
Использовать бензин и растворители для розжига печей строжайше запрещено – они обладают повышенной летучестью и воспламеняются с хлопками и взрывами. Тот же керосин поджигается мягко и безопасно.
Популярные варианты печей на отработке заводской сборки, их характеристики
Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.
Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.
Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.
Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком
Печка на отработке своими руками из листового металла и труб
В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:
- болгарка с отрезным и шлифовальным кругом;
- листовой металл и трубы;
- сварочный аппарат и электроды;
- уголки металлические;
- краска по металлу, выдерживающая воздействие высоких температур.
Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.
Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.
В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа
К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.
Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.
Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.
Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата
Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.
Чаша испаритель
Для нее можно взять любую металлическую емкость с достаточно толстыми стенками, которая не побоится температурных деформаций. В данном случае – это тормозной диск, сделанный из жаропрочного чугуна (1).
Навариваем дно (2) и крышку. Так как задумывается печь капельная на отработке, то в крышке оставляем достаточно широкий проем для подачи топлива (3). Наверху крышки наваривается патрубок, который будет соединяться с трубой грелки через муфту большего диаметра (4). Это делается для удобства извлечения чаши для чистки. Муфта делается из трубы того же диаметра 100 мм, просто разрезом вдоль.
(1)
(2)
(3)
(4)
Принцип работы печи
Предлагаемая печь представляет собой устройство, процесс горения топлива (отработанного масла) в котором происходит в двух стадиях:
- В первой (нижней) камере масло горит и выделяет горючий газ;
- Горючий газ поступает во вторую (верхнюю) камеру сгорания, по пути смешиваясь с кислородом в проходной трубе (принцип эжекции) где и сгорает. При этом температура в камере достигает 900 °С.
В предлагаемой конструкции используется широко известный принцип «пиролиза» – термического разложения тяжелых фракций топлива на более легкие, что значительно увеличивает полноту сгорания.
Принцип работы печи на отработанном масле
Самодельная мини печь на отработке
Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: “Как сделать мини печь на отработке – устройство, варианты конструкции”). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.
Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.
Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.
Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см
Особое внимание стоит уделять свариванию швов в воронках.. Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.
Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.
