Защита скважины от атмосферных воздействий
Чтобы защитить источник воды от негативного воздействия извне, используют сооружения наземного и подземного типа:
- надземная надстройка — чаще применяется для защиты промышленных колодцев. В частных домах использование павильонов не функционально. Они занимают полезное пространство, портят дизайн. Если все-таки решили ставить домик, располагайте его над системой водосбора. Чтобы минимизировать потери тепла, заглубление обложите грунтом;
- установка скважины внутри здания — используйте подвал или утепленное техническое строение. Единственная трудность — в процессе бурения. Скважину роют до того, как начнут возводить строение;
- подземный кессон — колодец имеет закрытую конструкцию. Видимой остается только его небольшая часть — люк. Заводские подземные колодцы делают из металла или полимеров.
Варианты мембранных замкнутых емкостей
Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:
- Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
- Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
- Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.
В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.
Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)
Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.
Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.
Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.
Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения
Надземное сооружение по типу павильона
Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.
Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.
Назначение обустройства скважины
Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.
Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:
- Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
- Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
- Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.
Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.
Схема насосной станции без гидроаккумулятора
В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.
Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении
Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать. Схема с дополнительным насосом
Схема с дополнительным насосом
Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.
Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.
Схема с баком на чердаке
Накопительный бак
Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.
Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.
В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.
Накопительный бак в разрезе
Конечно, у этой схемы есть и свои недостатки.
- Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
- Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
- К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
- Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.
Подключение гидроаккумулятора к контуру водоснабжения
Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.
Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство
К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.
С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться
Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.
Процесс подключения гидроаккумулятора производится в стандартной последовательности:
Погружные насосы
Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.
Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.
Зачем нужен гидроаккумулятор
И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.
Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.
Преимущества гидроаккумулятора
Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.
Судите сами:
- Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
- Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
- Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.
Система водоснабжения с накопительным баком
Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.
И вот почему:
- Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
- Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
- Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.
Система водоснабжения с гидроаккумулятором
Как он работает
Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».
В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.
Устройство гидроаккумулятора
По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.
Гидроаккумулятор с реле давления и манометром
В результате:
- Мы имеем постоянный напор в системе;
- Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
- Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.
Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.
Наружные мероприятия
Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.
Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.
Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.
Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.
Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:
- Сборка и установка эжектора.
- Герметичное закрепление оголовка.
- Подготовка площадки для гидроаккумулятора или накопительного резервуара.
Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.
При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.
Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.
При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.
Установка насосной станции — внутренние работы
Внутренние работы при оборудовании домашнего водопровода можно разделить на две части: монтаж напорной магистрали до фильтра первичной очистки и разводка трубопроводов по дому до планируемых точек водоразбора. Здесь будет рассмотрена разводка до фильтра.
Эта часть напорной магистрали выполняется полиэтиленовой трубой. В первую очередь монтируется запорный вентиль, которым можно перекрыть подачу воды на весь дом в случае необходимости. Он должен отвечать двум требованиям — быть надёжным и иметь возможность для быстрого демонтажа без разборки всей магистрали. Наилучшим образом этим требованиям соответствует латунный шаровый вентиль с «американкой».
После насоса обязательно ставится тройник с отводом для заполнения системы водой с вентилем и обратным клапаном на линии водопровода к потребителю
Не стоит приобретать дешёвый силуминовый кран — срок его службы редко превышает 5 лет, после чего он рассыпается, что чревато угрозой затопления.
Следующий шаг — установка корпуса фильтра первичной очистки. Он монтируется на стену в месте, удобном для обслуживания. Большинство таких фильтров самоочищаемые. Периодичность обслуживания зависит от качества воды в регионе. Обслуживание сводится к промывке картриджа и освобождение колбы от осадка. Образец такого фильтра представлен на фото ниже.
Монтаж фильтра первичной очистки
Фильтр комплектуется ключом для колбы, упрощающим его монтаж. На вход вода подаётся по ПЭ трубе, на выходе устанавливается переход на ППР трубу. С этого места начинается разводка напорного водопровода по дому к потребителям. Трубу нужно хорошо закрепить на стенах и перекрытии обрезиненными ухватами. Для подводки к фильтру можно использовать пластиковые фитинги — колена и муфты, которые могут различаться конструкционно, но главное, что нужно учесть при работе с ними — труба должна заходить в фитинг плотно и доходить до упора. Иначе под давлением она может постепенно выдавиться, что грозит затоплением. На первом фото показано пластиковое колено для ПЭ трубы в разобранном виде, а на втором — общий вид готовой магистрали от станции до фильтра.
Работы по монтажу запорной фурнитуры и фильтра
Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.
На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).
Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.
Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.
Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.
Насколько самостоятельное обустройство скважины дешевле, чем заказ в компании
Средняя стоимость бурения метра скважины профессиональными специалистами стартует от 2 000 рублей за метр. За котлован глубиной 20 м придется заплатить не менее 40 тысяч. Плюс — расходные материалы.
Чтобы сделать скважину самостоятельно, придется потратиться на:
- сетчатый фильтр — стоит от 2 000 рублей за квадрат. Пластиковые аналоги дешевле — от 600 рублей;
- ПВХ-труба — сечением 12,5 см — 300 рублей за метр.
Если говорить о средних затратах на работу под ключ, то самостоятельное бурение скважины обойдется вам как минимум, втрое дешевле услуг бригады работников.
Бурение скважины своими руками — доступный, но трудоемкий процесс. Если все сделать грамотно, сооружение будет работать 2-3 десятка лет, а вода в источнике — всегда чистой. Как вырыть котлован и установить оборудование, обеспечить герметичность и подключить питание, мы рассмотрели в данной статье.
Какие трубы лучше
При обустройстве на участке водопровода нельзя забывать о трубах для скважины. При бурении монтируется обсадная колонна, которая защищает от обрушения стенки скважины и от попадания выработанной породы в ствол. Трубы для скважин на воду герметично между собой соединяются и препятствуют попаданию плохо очищенной воды из верхних горизонтов в водопровод.
Обсадная колонна во время работы выдерживает большие нагрузки и должна обладать механической прочностью, стойкостью к коррозии и выдерживать высокое давление. Большое значение имеет материал, из которого она изготовлена. Давайте рассмотрим этот вопрос подробно, чтобы вы могли определить, какую трубу лучше использовать.
Дополнительные указания
Здесь стоит прислушиваться к советам специалистов, которые заключаются в следующем:
- Во всех трех случаях, независимо от выбора материала, необходимо доделать саму скважину без кессона. Здесь обсадную трубу срезают на величину 190 см. Далее монтируют оголовок скважины, который подбирается под диаметр обсадной трубы, через него пропускают шланг для фиксации насоса системы водоснабжения. Насос монтируется на металлическом тросе оголовка скважины без кессона.
Шланг направляется к гидроаккмулятору, где выполняют переход с пластика на металл, что позволяет получить резьбу и накрутить пятивыводной штуцер.
- Прибегая к установке опалубки, не экономьте на количестве подпорок. Чем больше подпорок будет, тем будет лучше геометрия будущего приямка, поскольку опалубка не деформируется. Пока не забетонировали, выведите питающий кабель от насоса (кабель питания стоит положить в трубе). Выведите трубу или оставьте для неё отверстие, используя каркас из трубы большего диаметра.
- Идеальным вариантом будет установка колодезных колец. Но, чтобы защитить пространство скважины от сточных вод, необходимо герметизировать все стыки, заделав их цементным раствором. Яму снаружи необходимо обсыпать грунтом. Выход трубы, вплоть до ее захода в траншею, необходимо утеплить. Глубина залегания водопроводной трубы должна быть не менее 1,6 м.
Пример оборудования скважины без кессона:
Система водоснабжения из скважины
Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.
Монтаж кессона
Эта работа выполняется соблюдением некоторых правил и технологии:
Пример пластикового кессона для скважины
- Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
- После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
- Затем установите кессон.
- Обрежьте трубу, оставив над уровнем дна кессона 50 см.
- На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
- Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

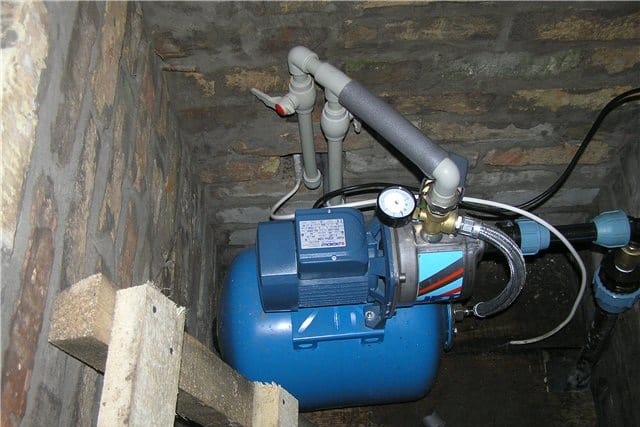

Делаем подключение насосной станции к скважине
Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.
Схема подключения насоса к скважине
Итак:
Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины.
Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.
Подключаем колодцу насосную станцию
Если ваш колодец находится недалеко от дома и в нем наблюдается высокий уровень воды, примените насосную станцию, высота всасывания которой не превышает 9-ти м.
Для установки подойдут хозпостройка, дом и сам колодец:
Делаем подключение насосной станции
Если колодец глубокий и отдален от дома, воспользуйтесь насосом для колодца с выносным эжектором. Насосную станцию установите в доме, эжектор поместите в колодец.
- Перед насосом установите кран, предназначенный для отвода жидкости;
- Делаем установку фильтра, который у нас обеспечит грубую очистку, и обратный клапан.
- После этого произведите установку насоса и фильтра, который будет предназначен для тонкой очистки.
- В результате при необходимости вы сможете менять картридж в фильтре. Далее установите гидроаккумулятор.
- После этого монтируется вся система водоочистки и водоподготовки.
Делаем внутренний водопровод на даче
Элементы для проведения внутреннего водопровода на даче
Итак:
- Проведите трубу 32 мм к коллектору холодного водоснабжения.
- Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
- Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.
Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.
Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.
Особенности выбора оборудования
Для подъема воды из скважины глубиной более 10 м применяют погружные насосы. Они представляют собой цилиндрические многоступенчатые центробежные агрегаты. Чаще всего используются в системах с большим расходом воды. В пробуренной на песок малогабаритной скважине применяют поверхностные насосные станции. Для монтажа требуется дополнительное оборудование (фильтры, обратные клапаны, дополнительные трубопроводы и др.). В большинстве случаев эти устройства применяются на дачах при сезонном использовании водопровода.
Гидроаккумулятор выполняет роль накопительной емкости и поддерживает необходимое давление в системе.
Шаг 1 — подбираем оптимальный тип насоса
Для выбора скважинного агрегата необходимо знать несколько параметров:
- диаметр;
- производительность;
- напор.
Поверхностные насосы устанавливаются на жестком основании вблизи устья скважины.
Размер корпуса насоса должен быть таким, чтобы мог свободно размещаться в обсадной трубе, не касаясь стенок. Чаще всего его диаметр превышает 100 мм. Поэтому будет лучше, если купить агрегат перед началом изготовления скважины. В противном случае ствол необходимо делать с запасом.
Основной характеристикой, по которой подбирается насос, является его рабочая точка. Она определяется путем построения кривых напора и производительности. Место их пересечения дает искомую величину. Можно график построить самостоятельно или сообщить требуемые параметры системы водоснабжения продавцу, и он предложит подходящий вариант.
Поверхностные насосы продаются в составе станций и выбираются по такому же принципу. Устанавливаются на жестком основании в непосредственной близости от устья скважины.
Шаг 2 — гидроаккумулятор для скважины
В частном доме применяют гидробак вертикального исполнения. От его объема зависит частота пуска насоса. Работой последнего управляет реле давления, которое настраивается на величину 3,5 кг/см². При снижении до 1-1,5 кг/см² пускается насос и заполняет гидроаккумулятор. При достижении нужно объема срабатывает реле и отключает агрегат. Затем цикл повторяется.
Шаг 3 — оголовок в конструкции скважины
Сборное устройство предназначено для герметизации устья скважины, крепления насоса и подсоединения подающей трубы. Изготавливается из пластика или металла. Различие состоит в величине выдерживаемой нагрузки. В первом случае она составляет 200 кг, а во втором — 500 кг. Герметичность достигается за счет обжима резинового уплотнительного кольца.
Схема устройства оголовка скважины.
