Типы водогреев по способу нагрева
Все бытовые водонагреватели подразделяются на два типа – проточные либо накопительные. Первые позволяют быстрее получить горячую воду, а вторые более экономичны.
Накопительные водогреи имеют бак объемом до 400 литров, в котором вода сначала подогревается до требуемой температуры, а уже потом подается в систему ГВС
Проточные обогреватели отличаются простотой конструкции. Если они работают от электросети, то достаточно подать на такой нагреватель напряжение и холодную воду – и из крана сразу бежит теплая вода для умывания и мытья посуды.
Вариант #1 — проточный вид водонагревателя
Чаще всего проточные нагреватели встречаются в электрическом исполнении. Внутри них установлен ТЭН с большой площадью теплообмена.
Достоинства проточный водонагреватель имеет следующие:
- Компактность прибора.
- Нагрев воды только в момент ее потребления.
- Простота схемы подключения труб ГВС и ХВС.
- Отсутствие ограничений по месту монтажа водогрея.
- Отсутствие шумов при работе.
- Моментальный нагрев используемой воды.
Но в продаже есть также и газовые приборы подобного типа.
Среди минусов проточных водонагревателей следует упомянуть:
- прямую зависимость от наличия и бесперебойности источника тепла;
- отсутствие аккумулирующей способности;
- высокую вероятность образования накипи на теплообменнике.
Если газ либо электричество перестанут поступать на такой нагреватель, то горячей воды не будет. В накопительном бойлере она нагревается заранее и при отключении питания остается в течение некоторого времени теплой внутри. В проточном приборе она нигде не накапливается.
Главная особенность проточных водогреев – необходимость их подключения к централизованному холодному водоснабжению, брать такие модели на дачу не стоит
Вариант #2 — накопительный тип водогрея
Нагреватели накопительного типа могут работать как от централизованного ХВС, так и от автономного источника холодной воды. По устройству они напоминают термос с подогревом. Накопитель этот имеет теплоизоляцию, что позволяет ему сохранять тепло в течение нескольких часов, не тратя энергию на подогрев.
Чем больше объем бака, тем дольше нагревается в нем вода. Например, для нагрева емкости в 100 литров до 60–70 градусов потребуется 2–3 часа
Среди достоинств накопительных нагревателей:
- экономичность и меньшее энергопотребление;
- стабильность горячего водоснабжения;
- большой объем запасенной и нагретой воды.
Электрический накопительный водогрей емкостью в 100–150 литров потребляет порядка 1,5 кВт. Нагрев воды в нем происходит постепенно, поэтому больших мощностей ему не требуется. Трехфазные сети здесь обычно не нужны. Достаточно будет подключения к обычной бытовой розетке.
Накопительные водонагреватели подразделяются на:
- безнапорные;
- напорные.
Первые имеют небольшой бак в 10–50 л и предназначены для водоснабжения одной или двух водоразборных точек. Вторые более вместительны, рассчитаны только на подключение к централизованному ХВС и предусматривают установку насоса на подачу ГВС к нескольким сантехническим приборам в доме.
Бойлер устроен так, что холодная вода в него поступает снизу, а отбор горячей производится сверху – это дополнительно снижает расход энергии на нагрев
Бак водонагревателя изготавливается из нержавейки, покрываемой:
- Стеклокерамикой (стеклофарфором).
- Титановой эмалью.
- Обычной эмалью или глазурью.
Наиболее долговечен бак с титановой эмалью. Однако и стоит он дороже остальных аналогов. Стеклокерамика не подвержена коррозии, но при высокой температуре имеет тенденцию к растрескиванию, что приводит к выходу накопителя из строя.
Сама нержавейка спокойно переносит тепловое расширение, но рано или поздно начинает ржаветь. Если защитный слой на ней потрескался, то бак можно смело менять. Долго он после этого не прослужит.
Детальные рекомендации по выбору накопительного водонагревателя мы привели в другой нашей статье.
Еще один обязательный элемент бойлера – магниевый анод. Он защищает корпус бака изнутри от коррозии и накипи. Это расходный материал, который требуется менять минимум раз в год. Однако экономить на нем не рекомендуется. Производить замену из-за неисправности нагревательного элемента внутри или полностью бойлера выйдет заведомо дороже.
Производители дают гарантию на подобный бак 4–5 лет. Но если магниевый анод неисправен или его нет, то накопитель прослужит от силы год. Высокие температуры и жесткая вода сделают свое “ржавое” дело.
Чтобы узнать больше информации о поломках водонагревателя и способах их устранения переходите, пожалуйста, по этой ссылке.
Что такое проточный электрический водонагреватель и принцип действия техники
Проточный электрический водонагреватель – оборудование, которое нагревает воду во время ее движения. Главной особенностью техники является компактность, а также способность нагревать воду максимально быстро.
Выглядит водонагреватель, как небольшая коробка, которая соединяется с трубой и электричеством (также существуют газовые системы). Внутри коробки: нагревательная система – ТЭН, блок управления, тепловой насос, температурный датчик, регулятор воды. Механизм работы выглядит следующим образом:
- вода поступает в водонагреватель;
- за счет ТЭНа производится нагрев воды до необходимой температуры
- горячая вода поступает к точкам раздачи.
В зависимости от мощности прибора вода может нагреваться до 60 градусов. На практике обычные и недорогие модели позволяют получить горячее водоснабжение в пределах 40 градусов, что в принципе является оптимальной температурой для повседневного использования.
Для того чтобы избежать ошибок при выборе техники, в таблице ниже указано примерное соотношение мощности, объем выдаваемой горячей воды и температуры.
| Температура горячей воды при выходе из оборудования | Техника с мощностью 4,5 кВт (л/мин) | Техника с мощностью 5,5( кВт л/мин) | Техника с мощностью 7,3 кВт (л/мин) |
|---|---|---|---|
| 40 градусов | 2,4 | 2,9 | 4,0 |
| 45 градусов | 2 | 2,5 | 3,2 |
| 50 градусов | 1,8 | 2 | 2,9 |
| 55 градусов | 1,5 | 1,9 | 2,6 |
В зависимости от водоснабжения на входе могут меняться данные подачи скорости воды, а также состояние температуры горячей воды.
Размеры
В зависимости от объема бака накопительные водонагреватели могут быть как компактными, так и очень большими. В первом случае их можно закрепить на стене или спрятать под ящиком кухонного шкафа. Во второй ситуации может потребоваться выделение места для отдельного помещения, если это частный дом.
Чем больше объем водонагревателя, тем больше его размеры. В основном диаметр бака бывает 45-55 см. А вот высота зависит от объёма.
Ориентировочные размеры
- Объём 50 литров- 50-60 см.
- 80 литров- 75-85 см.
- 100 литров – 100-115 см.
- 150 литров- 140-160 см.
Глубина плоского водонагревателя примерно 30 см. Но из-за уменьшения размера вглубь, увеличивается высота
Диаметр слим-водонагревателя 35-38см. Их очень удобно устанавливать в узких нишах. Но при уменьшении глубины увеличивается высота.
- при объёме в 50 литров высота будет 80 см.
- У 80-литрового – 115см.
- А с объёмом 100 литров – 140 см.
Популярные модели
В заключение темы я приведу рейтинг популярных и недорогих моделей, которые подойдут для бытовых задач, продаются во многих магазинах и имеют хорошие отзывы и рейтинги.
Electrolux NPX6 Aquatronic Digital
Электрический проточный водонагреватель с небольшой производительностью 2,8 литра в минуту. Может работать с давлением воды на входе 7 атмосфер, мощность – 6 кВт. Управление осуществляется электроникой, есть индикация работы. Оснащен термометром, не включится без воды, а также не перегреет воду. Положение на стене – горизонтальное, цвет – белый. Вес – 1,67 кг. Цена – от 8 тысяч рублей.

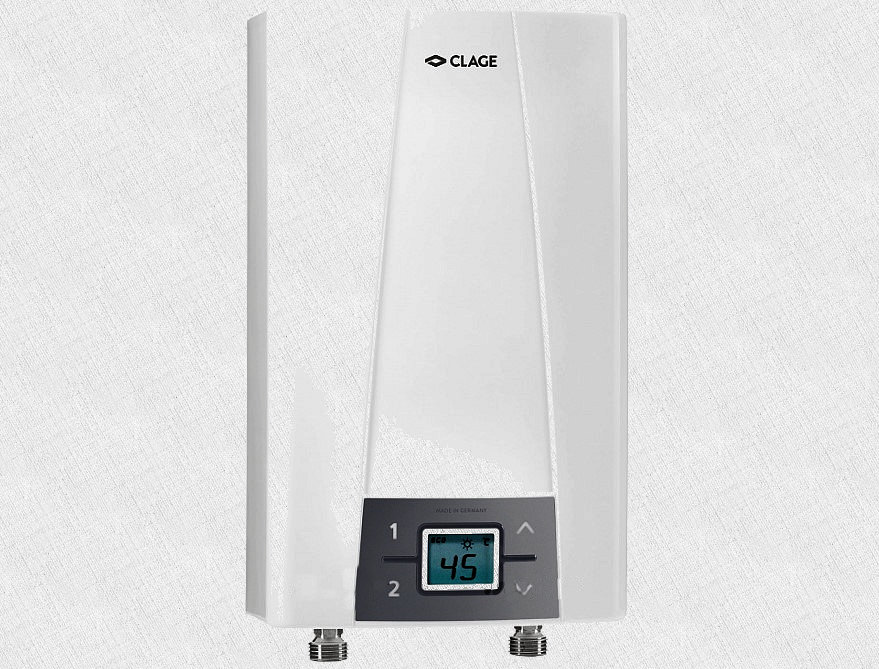

CLAGE CEX 9
Широкий функционал, есть управление с пульта ДУ. Работает при давлении от 0.5 до 10 атмосфер. Максимальная температура нагрева – 55 градусов. Мощность – 8 кВт, производительность – 5 литров в минуту. Есть индикация работы, самодиагностика, регулятор температуры электронный. В комплекте есть фильтр для воды, класс защиты – 5. Крепится горизонтально, есть блокировка заданной температуры, то есть ребенок не сможет сбить настройки. Вес – 2,7 кг. Цена – от 20 тысяч рублей. (Москва).

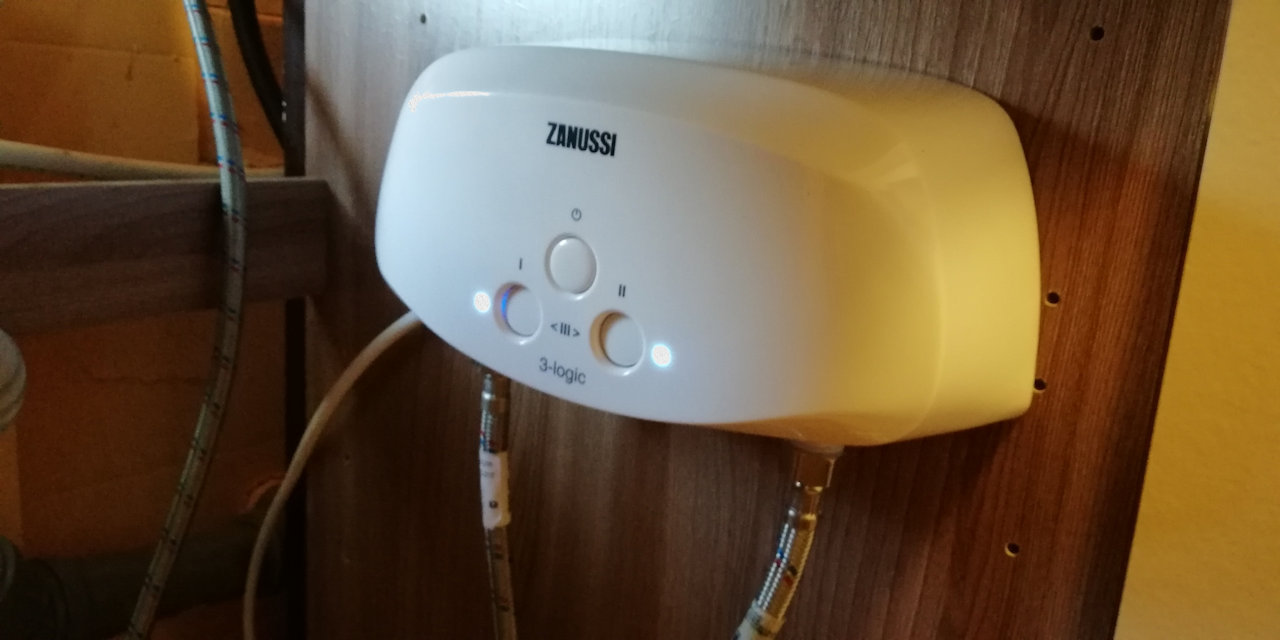

Zanussi 3-logic 3,5 TS (душ+кран)
Недорогая модель с маленькой мощностью 3,5 кВт. Производительность составляет 3,7 литра. Температура максимального нагрева – 50 градусов. Давление от 0,7 до 6 атмосфер. Управление механика, индикация работы отсутствует. Класс защиты – 4. Нагреватель – медный ТЭН. Располагается горизонтально, в комплекте насадка для душа и кран. Подключается к розетке 220 Вт. Вес – 1,5 кг. Цена – от 2 тысяч рублей. (2 магазин — Россия, Беларусь, UA, Казахстан, 5 магазин, Москва).
Electrolux NPX 8 Flow Active
Проточная водогрейка с производительностью 4,2 литра в минуту и мощностью нагревателя 8,8 кВт. Максимальное значение температуры – 60 градусов. Давление до 7 атмосфер. Есть термостат, дисплей, самодиагностику. В комплекте есть фильтр для очистки воды от примесей, что продлит срок службы нагревательного элемента. Класс защиты – 4. Есть программируемые режимы и интеллектуальный контроль работы. Вес – 2,5 кг. Подключается через розетку 220 Вт, крепится на стене вертикально. Цена – от 14 тысяч рублей. (2 магазин, Москва).

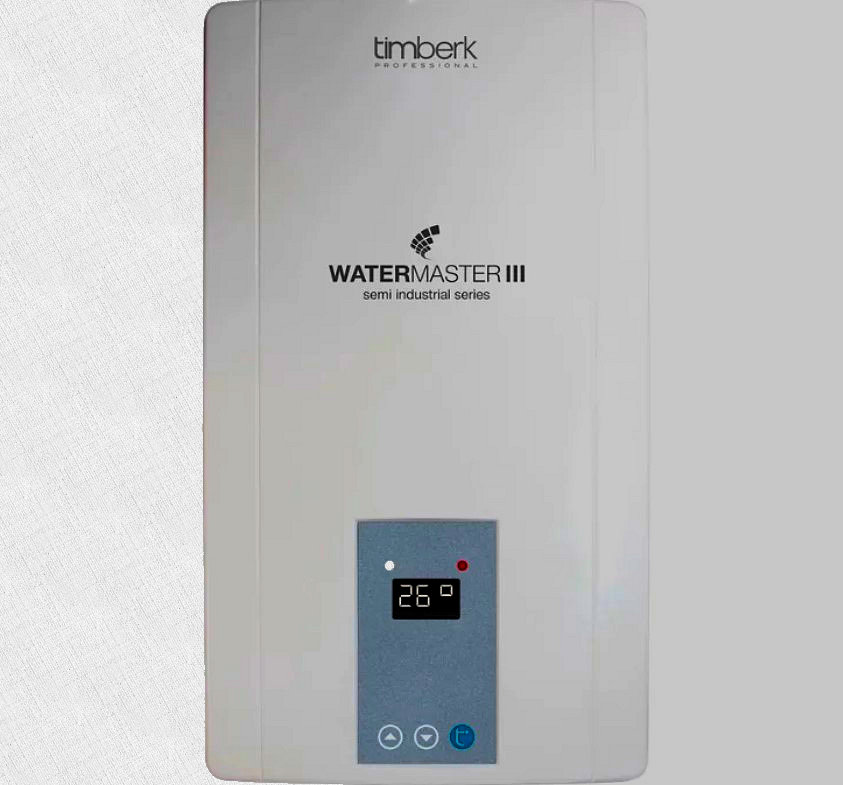

Timberk WHE 18.0 XTL C1
Мощная модель с высокой производительностью 12,6 литров. Мощность 19 кВт, требует трехфазной проводки. Управление электронное, есть программируемые режимы, дисплей, ограничение по максимальной температуре. Класс защиты – 4, нагреватель спиральный. Напорного типа, есть возможность подключить несколько точек. Вес – 4,2 кг. Крепится на стену, вертикально. Обязательно наличие заземления. Цена – от 18 тысяч рублей. (2 магазин — Россия, Беларусь, UA, Казахстан, 4 магазин, 6 магазин, Москва).

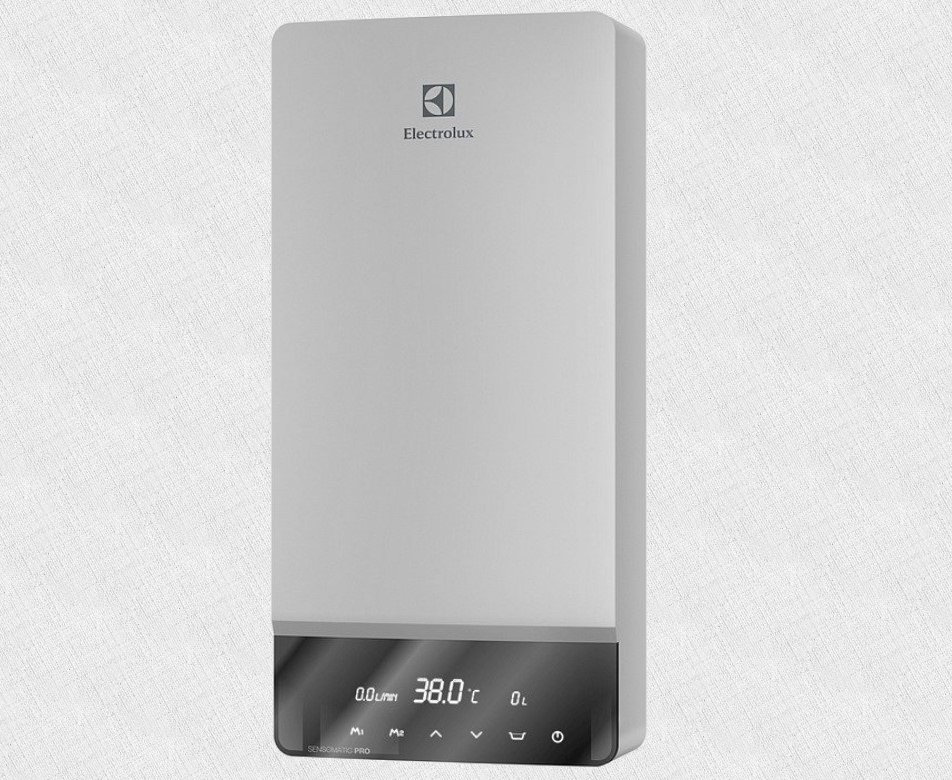

Electrolux NPX 12-18 Sensomatic Pro
Устройство с трехфазным подключением и потреблением 18 кВт. Производительность – 8,6 литров. Температура нагрева – 60 градусов. Нагреватель спиральный из нержавеющей стали. В комплекте есть фильтры для воды. Есть электронное управление, дисплей, присутствует защита от включения без воды, самодиагностика. Есть детский режим. Вес – 4,4 кг. Установка вертикальная, необходимо заземление. Цена – от 22 тысяч рублей. (2 магазин, 3 магазин, 5 магазин, 7 магазин, Москва).
Timberk WHEL-7 OSC
Недорогая модель с красивым дизайном. Мощность — 6,5 кВт, производительность — 4,5 литра в минуту. Управление механическое, класс защиты — 4. В комплекте есть фильтр, насадка для душа, кран. Расположение горизонтальное. Цена – от 4 тысяч рублей. (3 магазин, 4 магазин, 5 магазин).
Будь в курсе новостей
Газовые накопительные водонагреватели
Оборудование накопительного типа целесообразнее устанавливать там, где централизованное горячее водоснабжение отсутствует.
Проточные
Установка приборов данного типа относится к наиболее эффективному и простому способу обеспечения потребителя горячей водой. Их мощность варьируется в пределах 2…15 кВт.
Водонагреватель проточный на кран
Напорные модели могут устанавливаться в стояк, что позволяет обеспечить подогретой водой все точки водозабора в доме. Безнапорные устройства, относящиеся к наиболее простым и популярным, монтируются непосредственно на кран и запускаются в работу после его открытия.
Проточные устройства потребляют большее количество энергии, к тому же они зависимы от ее наличия в момент включения. Однако они компактны, легки в управлении и стоят ниже накопительных аналогов. Некоторую экономию энергии обеспечивает отсутствие ее потребления в состоянии покоя.
Водонагреватель проточный кран с дисплеем LCD экраном и датчиками температуры
Сегодня выпускается и гибридная техника — проточно-накопительные водоподогреватели. Эти агрегаты способны осуществлять быстрый нагрев воды (что характеризует проточные разновидности) и ее хранение в резервуаре. Однако устройства данного типа не так часто встречаются в продаже из-за невысокого потребительского интереса. Это связано с их высокой стоимостью и сложностью конструкции.
При выборе водонагревателя в квартиру, как правило, устанавливаются проточные модели
Какой выбрать проточный водонагреватель для квартиры, на что обратить внимание
Конструкции проточных устройств имеют свои специфические преимущества. В отличие от накопительных систем, они более компактны и могут устанавливаться даже в небольших помещениях. Быстрый нагрев дает возможность в кратчайшие сроки получить горячую воду в достаточном объеме. Существенный минус проточных водонагревателей заключается в их повышенном энергопотреблении. Однако, при ограниченном использовании, вполне возможно выйти на приемлемые показатели. Существует много виды проточных водонагревателей, работающих достаточно экономично.
Приборы выпускаются в довольно широком ассортименте. Они отличаются внешним видом, конструкцией, мощностью и другими особенностями. Поэтому, выбирая какой лучше купить электрический проточный водонагреватель, нужно обязательно учитывать все сопутствующие факторы, характерные для конкретного устройства.
Напорный или безнапорный
Выбирая самый лучший проточный водонагреватель на кран или на душ, следует помнить, что по своему действию они бывают напорными и безнапорными.
Напорные устройства позволяют получать горячую воду без каких-либо ограничений по времени. Они устанавливаются в систему подачи холодной воды на кран, после чего включается датчик, подающий сигнал на включение питания ТЭНа. После этого вода быстро нагревается до заданной температуры, в среднем, за 10-15 секунд. Далее, установленный режим контролируется автоматически.
Напорный аппарат запускается одновременно с открытием крана горячей воды. После закрытия схема сразу же обесточивается, какие-то дополнительные действия для этого не нужны. Устройства монтируются разными способами и могут быть врезными (рис. 1), устанавливаемыми вместо смесителей, или настенными (рис. 2).
При наличии свободного места могут использоваться приборы безнапорного типа (рис. 3), относящиеся к накопительным водонагревателям. Их основным отличием является бак, рассчитанный на 50-100 литров воды. Вода нагревается ТЭНом до определенной температуры и далее оказывается в смесителе. По мере расходования происходит ее постоянное пополнение. Когда бак заполнен, происходит срабатывание отключающего клапана. Такие приборы отличаются разнообразием настроек и регулировок, а вся работа происходит в автоматическом режиме.
Мощность прибора
Выбирая для себя проточный водонагреватель, нужно учитывать его мощность. Этот параметр обеспечивает требуемый нагрев, предусмотренный техническими характеристиками. Для расчетов оптимального показателя используется формула: Р=Q х (Т1-Т2) х 0,073.
В ней значение Q соответствует объему воды, проходящей через прибор (л/мин.), Т1 и Т2 означают входную и выходную температуру.
Можно посчитать еще проще. Чтобы вода достигла 35 градусов, необходимо умножить ее предполагаемый расход на 2. Например, расход воды составляет 3 литра в минуту. Умножив это значение на 2, получим 6 кВт. Модельный ряд по мощности довольно широкий. Он начинается от 3 кВт и заканчивается устройствами на 30 кВт, способными полностью обеспечивать горячей водой даже большие частные дома.
Способы управления
Все устройства этого типа оборудованы разными системами управления. В наиболее простых используется ручное управление с гидравлическими системами. Здесь для настроек и регулировок используются ступенчатые переключатели. Температура воды выставляется приблизительно, причем настройки нужно выполнять при каждом включении нагревателя.
У лучших проточных водонагревателей имеются наиболее современные и удобные электронные системы управления. Они позволяют с высокой точностью выставить нужный режим. Степень нагрева воды регулируется специальными встроенными датчиками. Цена таких приборов значительно выше, однако, они более экономичные и удобные в эксплуатации.
Дополнительные опции
Перед тем как приобрести ту или иную модель, рекомендуется проверить наличие у нее дополнительных полезных функций. В отличие от самых простых приборов, продвинутые водонагреватели имеют больше возможностей:
Оптимальная регулировка мощности.
Встроенный термоограничитель, защищающий от перегрева.
Возможность переключения с крана на душ, что очень важно при наличии душевой кабины.
Создание высокой температуры для регулярных дезинфекций устройства.
Работа в экономичном режиме.
Защита от накипи.
Дистанционное включение и настройки с помощью пульта.
Монтаж и установка водонагревателя
По рекомендациям производителей лучшим способом установки электрического оборудования является использование услуг профессионалов. Однако конструкция и механизм электрического водонагревателя не очень сложные, и во всех аппаратах присутствует схема монтажа, поэтому можно самостоятельно произвести установку. Стоит знать, что монтаж оборудования своими руками и последующая поломка ведет к потере прав на гарантийное обслуживание.
- Установка водонагревателя. Изначально нужно определиться с местом крепления оборудования. Обычно это стена рядом со смесителем для минимизации теплопотери. Вес техники небольшой, поэтому подойдут обычные кронштейны.
- Подключение к водопроводу. В зависимости от вида оборудования водонагреватель подключается либо непосредственно к холодному водоснабжению или к трубам. В соответствии со схемой установки необходимо произвести подключение техники, даже самые незначительные отступления от правил могут нарушить работу механизма и привести к быстрой поломке. Также производители рекомендуют дополнительно установить фильтры очистки воды.
- Подведение электричества. Обычные водонагреватели просто включаются в сеть. Главное, чтобы была правильно рассчитана нагрузка на электросеть. В инструкции по эксплуатации прописываете максимальная мощность потребления оборудования.
Как выбрать нагреватель для дачи

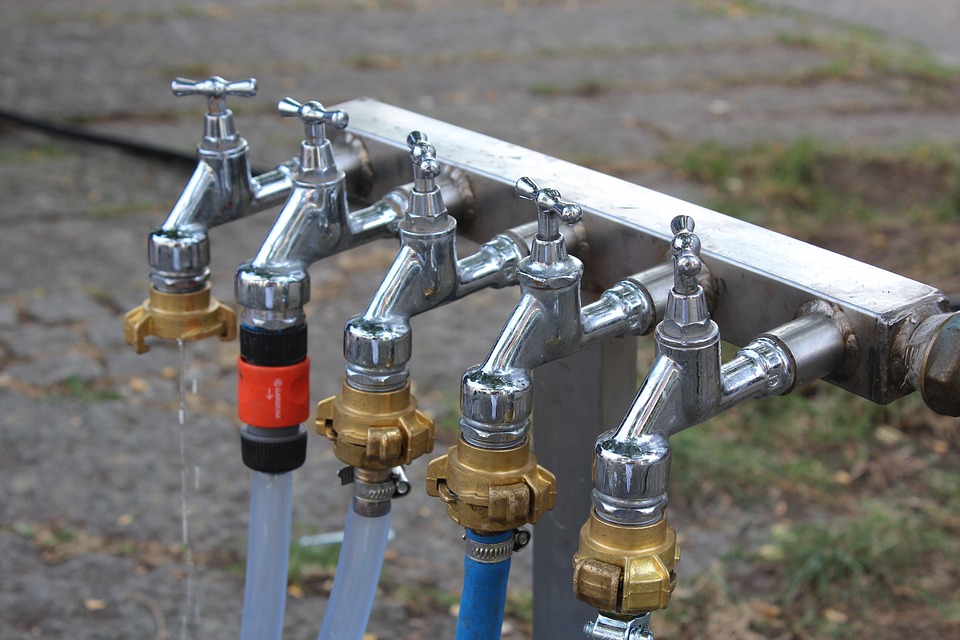

В большинстве случаев дачные участки снабжаются водой, поступающей из местных источников. Вода заполняет специальные резервуары, установленные на высоте 3-5 метров от земли. За счет этого создается давление, достаточное для повседневных нужд.
Однако, такой напор воды явно недостаточен для механических нагревателей, у которых автоматика начинает срабатывать, когда давление в трубах достигает 0,4-0,5 МПа. Поэтому большинство обычных приборов отказываются работать на дачных участках.
Не всегда подходят и обычные накопительные устройства. В связи с этим, наибольшее распространение получили безнапорные электрические нагреватели. От накопительных они отличаются принципом работы, заключающемся в электронной автоматике включения.
Благодаря настройкам, работа осуществляется даже в случае полного отсутствия давления в трубах. Основным компонентом служит термореле, обеспечивающее включение и выключение ТЭНа в соответствии с температурой выходящей воды. При этом, объем жидкости, протекающей через кран, не имеет значения.
Материал покрытия бака
Баки водонагревателей изготавливаются из металла. Металл, контактирующий с водой, подвержен коррозии. Поэтому резервуары изготавливаются из материалов, которые не подвергаются коррозии, или покрываются специальным покрытием.
Антикоррозийный слой изготавливается из компонентов, обладающих устойчивостью к агрессивным средам, в том числе
Поэтому, прежде чем выбрать водонагреватель, обратите внимание на материал, из которого изготовлен бак, и его внутреннее покрытие
У водонагревателей, внутреннее покрытие бака выполнена из следующих материалов:
- Эмаль- обладает хрупкостью и может отслаиваться от стенок емкости. Но добавляя специальные добавки к эмали, получаются те же коэффициенты расширения, что и сталь, из которой сделан резервуар, поэтому это покрытие не трескается при нагревании. Эмалевое покрытие улучшается с каждым днем. Также можно найти водонагреватели, в которых на эмаль напыляют ионы серебра. Благодаря этому. увеличиваются антибактериальные и антикоррозионные свойства.
- Стеклокерамика — отличается от эмали тем, что снижает теплопроводность емкости. Водонагреватель обработанный таким материалом не излучает тепло, следовательно вода будет остывать медленнее. Это снизит потребление электроэнергии. Из недостатков: высокая чувствительность к точечному механическому воздействию.
- покрытие из пластика- баки из термопластика. Как правило, они самые дешевые и несмотря на то, что пластик может выдерживать большие температуры, их срок службы гораздо ниже, чем у металлических баков.
- Титановое — надежная, но и самая дорогая из всех видов.
- Нержавеющая сталь — в этом случае защитное покрытие не требуется. Нержавейка устойчива к коррозии и повреждениям, не боится транспортировки. Гарантия на такие баки составляет от 10 до 12 лет. Модель с баком из нержавеющей стали дороже чем из пластика, эмали или стеклокерамики. Выбор такого водонагревателя для квартиры оптимальный.
Рейтинг известных производителей
Основные критерии, по которым происходит оценка продукции известных производителей – качество, гарантийный срок, стандартные функции, наличие дополнительных опций, разнообразие моделей.
Цену изделий можно не учитывать, так как у каждого производителя есть линейки низкой, средней и высокой ценовой категории.
Место #1 — Stiebel Eltron
Немецкая компания Stiebel Eltron, производящая безупречную технику с гарантией 3 года. Известна выпуском мощных напорных водонагревателей с комплектом дополнительных функций. Легкий монтаж и легкость в управлении, множество удобных режимов, регулировка температуры и напора – выдающиеся качества плюс немецкая надежность.
Модель Stiebel Eltron DHB-E 13 SLi для установки на стену. Мощность – 13 кВт, степень защиты IP 25, электронное управление, функция аварийного отключения
Место #2 — AEG
Немецкий производитель AEG, зарекомендовавший себя отличным качеством продукции. Приборы служат долго и попадают в сервисные центры для ремонта крайне редко.
В России стала популярной линейка однофазных устройств из серии «мини», компактных и экономичных.
Проточный водонагреватель AEG MTD 570 лаконичного дизайна. Мощность 5,7 кВт; производительность – 2,9 л/мин; с помощью гидравлического управления производится регулировка температуры
Место #3 — Electrolux
Шведская компания Electrolux, известная разнообразием моделей среднего ценового сегмента.
Компактные, но достаточно мощные устройства дешевле немецких аналогов за счет использования в конструкции менее надежных материалов. Большая часть изделий производится в Китае.
Проточная модель Electrolux NPX6 Aquatronic мощностью 5,7 кВт с электронно-механическим управлением. Оснащена автоматической функцией включения/выключения, максимальная температура нагрева – +50 °C
Место #4 — Atmor
Израильская марка Atmor, выпускающая бюджетные устройства для дома и дачи. Компактные приборы с механическим управлением имеют несколько режимов работы, хорошо отлаженную автоматику и защиту от перегрева.
Модель Atmor Basic для душа. Имеет три режима работы – с мощностью нагрева 2/3/5 кВт, присутствует регулировка температуры (максимальная – +50 °C), индикация, в комплекте крепежный набор и душевая насадка с гибким шлангом
Место #5 — Timberk
Шведская компания Timberk, производящая несколько серий недорогих проточных водонагревателей. Популярны линейки Primalux и Watermaster. Устройства не требовательны к давлению воды, обладают компактными размерами и современным дизайном.

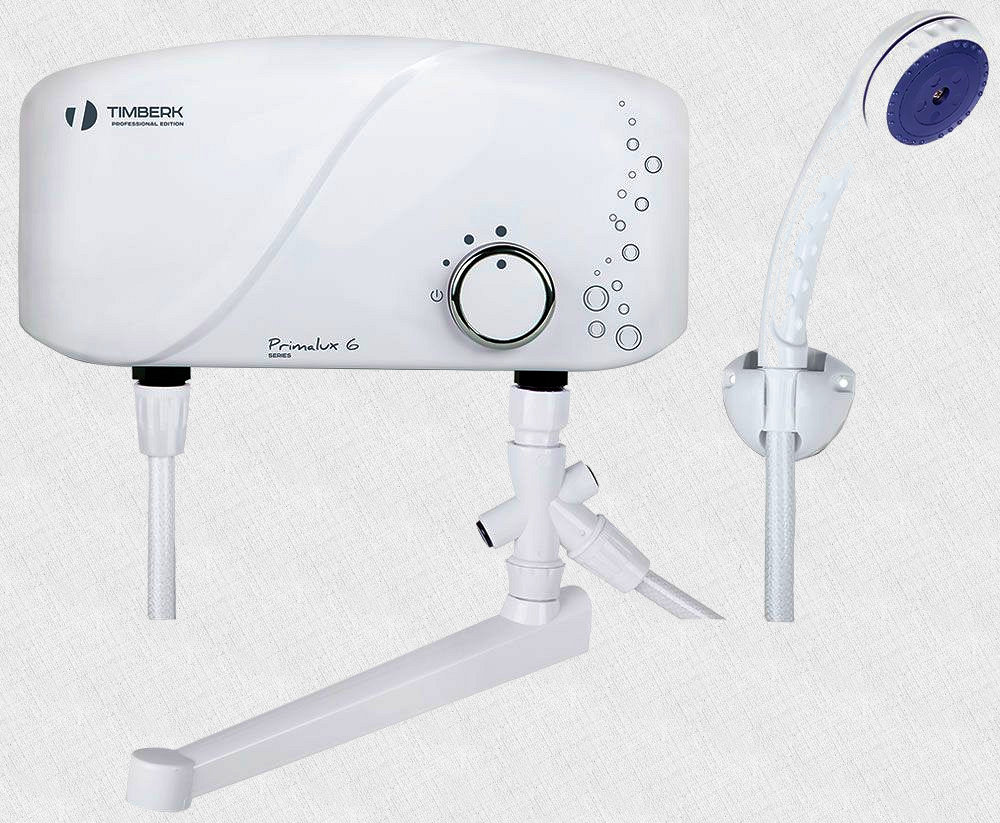

Модель Timberk Primalux WHEL-7 мощностью 6,5 кВт, предназначенная для душа. Производительность – 4,5 л/мин; класс водозащиты – IPX4; имеет три ступени мощности и фильтр тонкой очистки
Конструкции проточного водонагревателя
Стоит только включить кран, и в водонагревателе автоматически сработает реле давления, за время от 3 секунд до 2 минут нагревательный элемент придаст воде ту температуру, которая задана вручную при помощи специального регулятора.
Внутри прибор оборудован еще и прерывателем, отключающим электрический ток в случае превышения критического уровня температуры. А от перепадов напора воды защищает стабилизатор давления. Один проточный водонагреватель от другого отличается только по типу нагревательного элемента, системе управления и принципу функционирования.
