Удобная ливневая канализация: 3 типа

Разновидности

Различают несколько видов ливневых
систем. По способу сбора стоков:

• точечные. Прием жидкости осуществляется через специальные дождеприемники, расположенные под вертикальными участками водосточной системы зданий;
• линейные. Представляют собой систему протяженных желобов открытого типа, размещенных на линиях понижения рельефа участка. Используются для сбора и отведения излишков воды с территории.

По типу размещения элементов:

• открытые (наружные). Представляют собой желоба, по которым перемещаются сточные воды, поступающие с поверхности;
• закрытые (подземные, глубинные). Это система трубопроводов, выполняющая функции передачи стоков на очистные сооружения;
• смешанные. Системы, которые состоят из открытых и закрытых элементов.

Чаще всего используются смешанные виды. Открытая ливневая канализация удобна тем, что любые засоры или пробки могут устраняться быстро и без особых затруднений. Однако, использовать участок, по которому проходит сеть открытых элементов, крайне сложно. Скрытые трубы позволяют использовать территорию для различных хозяйственных целей, но любой засор или пробка становятся серьезной проблемой. Ливневая канализация — это сеть, постоянно подверженная опасности засорения. Стоки несут большое количество пыли, песка и мелкого мусора. Прочистка подземных труб создает немалые сложности. Поэтому систему комбинируют, используя открытые и закрытые элементы там, где это возможно.

Кроме этого, различают самотечные
и напорные виды ливневой канализации. В первых перемещение стоков происходит
самостоятельно, из-за уклона труб. Вторые используются редко, только в участках
со сложным рельефом или в зоне плотной застройки.

Отдельным видом считают ливневые
системы промышленных предприятий. Промливневая канализация выполняет те же задачи, но отличается
большими размерами, сложной конфигурацией и составом жидкостей. Устройство промливневых комплексов
представляет собой обособленную систему, оснащенную собственными очистными
сооружениями и сетью транспортных трубопроводов.

Требования к трубам-ливневкам

К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.

Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:

Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта.
Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур.
Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности.
Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы.
Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться.
Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм.
Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы.
Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка.
Габаритным размерам труб, оптимальная длина которых должна быть как можно больше

Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта
Илья Кожевников
Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация  – это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

Комплектующие элементы

Для правильного сооружения системы ливневой канализации необходимо узнать, из чего состоит ливневая канализация, изучить основные конструкционные элементы и материал, который используется для их изготовления.

Как устроена ливневая канализация?

Для того чтобы правильно подобрать трубы для ливневой канализации, необходимо знать, как эта система устроена и действует, каковы ее основные функции и особенности. Как уже сказано выше, основным ее предназначением является отведение сточных и дождевых вод от здания, и вывод поступившей влаги в дренаж.

1. Открытая система. Открытая система состоит из лотков и желобов, сточные воды поступают в нее на всем протяжении, они выводятся в каналы, по которым вода удаляется за пределы населенного пункта либо промышленного объекта. Используется при сравнительно небольших объемах стоков.
2. Закрытая система. Состоит из труб, проложенных под землей, по которым стоки поступают в дождеприемники, а оттуда – в канализационную насосную станцию.

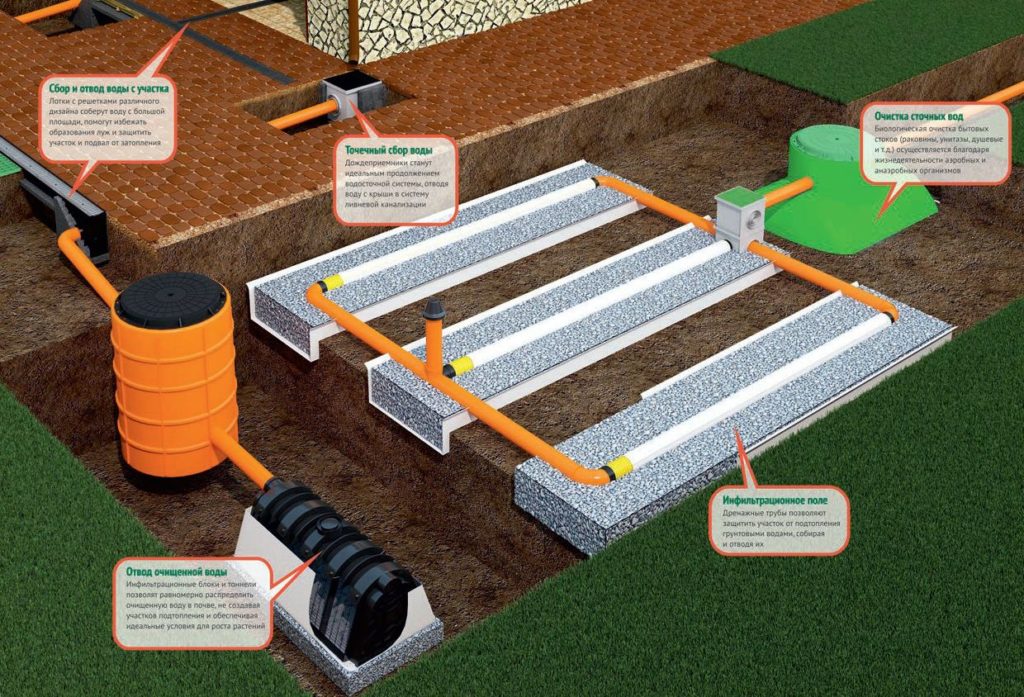

Оба типа ливневой канализации представляют собой разветвленную сеть элементов, уложенных под определенным углом, по которым влага под действием гравитации стекает в дождеприемники и выводится за пределы объекта.

Основными функциями, которые выполняет ливневка, являются:

• Защита от затопления подвалов и цокольных этажей, а также фундамента здания – от отсыревания и растрескивания.
• Предотвращение образования наледи и скопления воды на тротуарах и дорогах.
• Сохранение склонов от эрозии, а почвы от заболачивания.

Исходя из условий использования, очевидно, что трубы для дождевой канализации могут быть проложены как под землей, так и поверх нее и, следовательно, должны быть адаптированы для данных условий.

Расчет объема, глубины и уклона

Если вы хотите, чтобы ваш дом и участок были надежно защищены от подтоплений, заиливаний и потоков грязной дождевой воды, необходимо правильно рассчитать и заложить в проекте ливневую канализацию. Основной расчет ливневой канализации сводится к тому, чтобы вся вода, попадающая на территорию, оборудованную ливневками, уходила без остатка в отведенные ей места и регламентируется СНиПом -85.

Расчет глубины прокладки каналов

Если сечение подземных трубопроводов не превышает 0,5 м, то их заглубляют до уровня 30 см. При больших диаметрах каналов глубина заложения ливневой канализации в частном доме увеличивается вплоть до 70 см.

Если на участке уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.

Утепление труб с помощью щебня и геотекстиля

Расчет объема стоков, отводимых с участка

Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой: Q=q20 x F x ¥, где:

• Q — тот объем, который необходимо отвести от участка;
• q20 — количество выпадающих осадков. Эти данные можно получить в метеослужбе или взять в том же СНиПе -85;
• F — площадь, с которой будет отводиться вода. При точечной системе берется проекция площади крыши на горизонтальную плоскость. В случае оборудования линейной системы учитываются все площади, принимающие участие в водоотведении;
• ¥ — коэффициент, учитывающий материал покрытия, которым оборудован участок или покрыт дом:

— 0,4 — щебень или гравий;

— 0,85 — бетон;

— 0,95 — асфальт;

— 1 — кровля.

Расчет необходимого уклона каналов

Правильно подобранный уклон гарантирует свободное протекание воды по трубопроводам под действием физических законов. Требуемый уклон ливневой канализации определяется в зависимости от диаметра используемых труб. Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008.

Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм). А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.

Строительство и монтаж ливневой канализации в частном доме своими руками

Обустраивают ливневку почти, так же как и обычную канализационную систему, но если на здании нет водостоков, то начинать работу нужно с них.

Кровельная часть

На кровле устанавливают дождеприемники, все стыки нужно обработать герметиком. После этого монтируют сточные трубы, прикрепляя их к дому хомутами. Если вы делаете открытую ливневку, то затем нужно разместить лотки в подходящих местах. Если у вас предусмотрена точечная система – необходимо установить отводные трубы.

Наземная часть

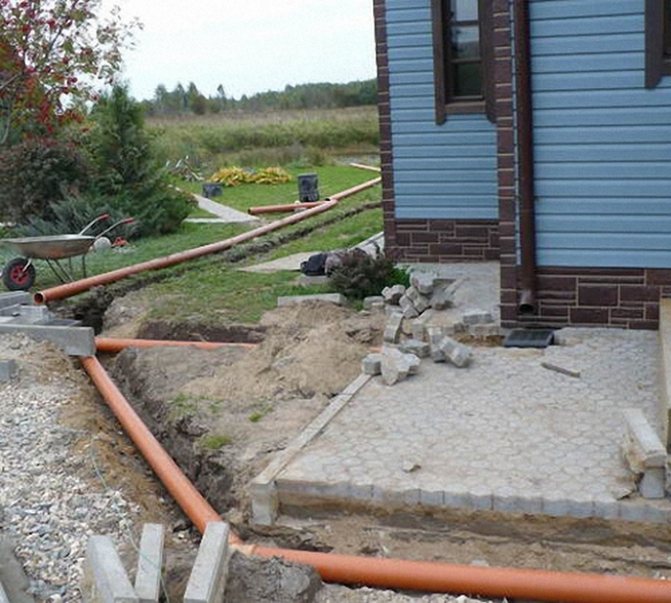

В месте, где запланирована укладка труб ливневой канализации, на подходящую для вашего региона глубину, подготавливают траншею. Рассмотрим последовательность действий.

1. Дно подготовленной траншеи с нужным уклоном, выравнивают, засыпают ямки, убирают найденные камни и утрамбовывают;
2. Засыпают песком, делая слой 20 см толщиной;
3. Подготавливают котлован для колодца;
4. На песчаную подушку в траншее укладывают трубы, соединяя их фитингами;
5. В ответвления ливневки, превышающие по длине 10 метров устанавливают смотровые колодцы, на участке соединения трубопровода и приемников размещают пескоуловители. Все должно создать одну сеть, места соединений герметизируют.

Так выполняют сборку ливневой канализации на любом участке. Не забывайте, что нужно собирать воду со всех скатов кровли. Только так вы защитите приусадебный участок и придомовую территорию от избытка влаги. Перед засыпкой траншеи нужно проверить систему на герметичность и прочность, в водоприемник наливают из шланга воду, при обнаружении протечек на стыках их ликвидируют.

Способы отвода воды

Для хозяев загородных домов серьезной проблемой может стать отвод воды, стекающей с большой площади. Если нет возможности подключения к централизованной канализации, остается 2 способа отвода:

1. Подготовить емкость для сбора воды, которая в будущем будет использована для полива сада;
2. Отвод в природные зоны или непосредственно в почву.

Первый способ целесообразен, если на приусадебном участке есть растения, которые нужно поливать. Потребуется только приобрести насосную станцию для перекачки воды из емкости к растениям.

Второй способ отвода использовать сложнее. Отправлять воду в почву долго, сколько для этого потребуется времени зависит от впитывающих возможностей грунта и общей площади дренажной системы. На разных участках возможность насыщения почвы влагой сильно отличается. Чтобы сбрасывать стоки ливневой канализации «на ландшафт» или «на рельеф», потребуется создать водосборник и предусмотреть очистные сооружения. Сложнее всего сделать очистные модули. Оба способа использования дождевой воды требуют согласования с администрацией.

Хотя ливневая канализация технически сложная система‚ ее при выполнении правил сможет собрать даже человек, мало разбирающийся в строительных технологиях. Необходимо только выполнять все советы специалистов и ливневая канализация на приусадебном участке не создаст вам проблем.

Выполнение работ по монтажу

Как и при любом строительстве, в самом начале идут все необходимые подготовительные работы. На первом этапе на бумаге размечается план участка и выполняется чертеж будущей дренажной системы, затем выполняются необходимые расчеты строительных материалов.

Далее начинается непосредственно подготовка каналов для будущего дренажа. Траншеи необходимо рыть глубиной не менее 10 см и с учетом того, что декоративные решетки устанавливаются с небольшим заглублением в грунт. После того, как каналы выкопаны и создано основание, приступают к заливке бетонной смеси. Толщина слоя бетона около 10 см. Затем в бетон устанавливаются пескоуловители и уже на них укладываются пластиковые желоба. Для получения максимально качественного и долговечного водоотвода рекомендуется дополнительно выполнить гидроизоляцию: между желобами и бетоном проложить гидроизоляционный материал (рубероид или толь).

Завершающий этап включает в себя подключение водоотвода к канализации. Выполняется это при помощи патрубка. В довершение производится установка декоративных защитных решеток.

Желоба и дождеприемники

В большинстве случаев желоба ливневой канализации изготовлены из бетона или полимерных материалов. Использование металла в этом случае нежелательно по двум причинам. Во-первых, в результате постоянного контакта с водой на металлической поверхности могут образоваться очаги коррозии. Во-вторых, удары капель воды о металлический желоб сопровождается сильным шумом. Что касается бетонных конструкций, то они отличаются надежностью и долговечностью. Однако регламентированные размеры элементов не всегда позволяют выполнить их установку на участке. Пластиковые желоба являются оптимальным элементом в устройстве ливневки, они легко режутся для совмещения с другими элементами, могут располагаться на любой глубине в земле.

Совмещенная или отдельная

Часто в частном доме необходимо делать сразу три системы водоотведения:

• канализационную;
• дренажную;
• ливневую.

Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды,  колодец заполняется  очень быстро. Бывает что и переполняется.

Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.

Одновременная прокладка всех систем на участке — главное- не запутаться

Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.

Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

• • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
  • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
  • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

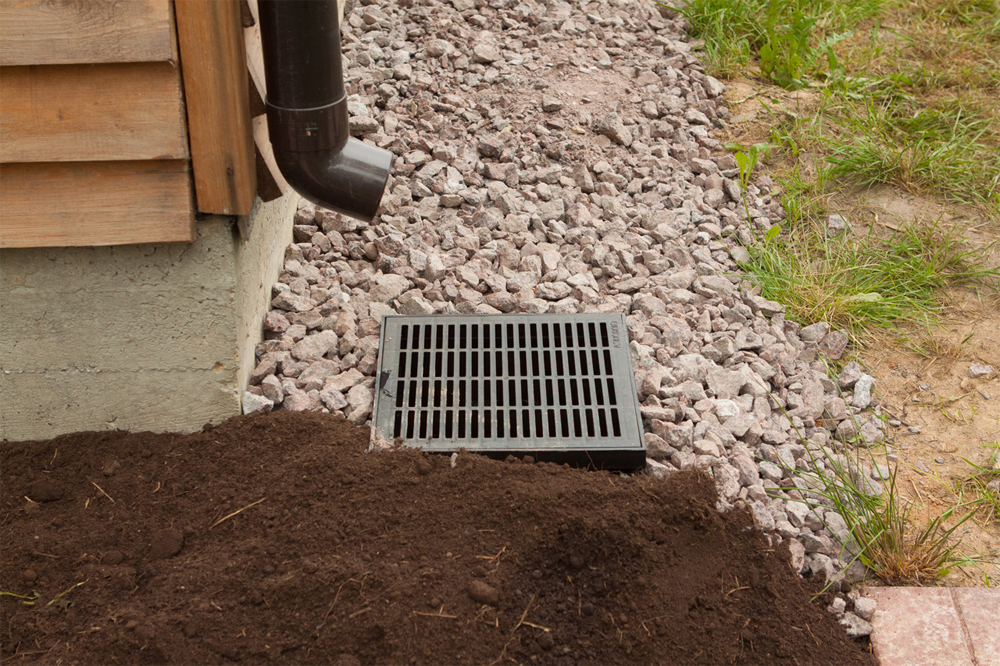

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно
отличается от систем бытового или промышленного типа. Здесь не допускается
присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя
фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается
оттуда по мере наполнения. Это важный момент, поскольку система функционирует
только во время дождя. Если внутри труб окажутся посторонние предметы, они
быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

• открытая, представленная сетью лотков, по которым отводятся излишки воды;
• закрытая. Это сеть подземных трубопроводов и колодцев.

Как правило, ливневая канализация на участке
дачного или частного дома представляет собой смешанную систему. Она состоит из открытого
участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и
очистка дренажных лотков не требует особых усилий и выполняется в течение
небольшого времени. Закрытая часть используется только для подведения стоков к
коллектору или дренажным колодцам.

Основными объектами защиты
являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный
контур из лотков открытого типа. Он соединен с приемными элементами водосточной
системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда
направляются в коллекторы. Если позволяет состав грунта, из колодцев вода
впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не
всегда. Поглощение влаги — процесс медленный, во время сильного ливня
коллектор быстро переполнится, и стоки разольются по всей площади участка. В
таких ситуациях либо выбирают емкость, соответствующую максимальному объему
стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на
участке глинистый и не позволяет воде впитываться, прокладывают подземные
трубопроводы с присоединением к магистральной ветке ливневой канализации.

Что такое ливневый водоотвод

Виды

Водоотвод  делится на два вида:

• Точечный
• Линейный

Ливневка бывает открытой и закрытой. При монтаже системы обычно применяются оба варианта.

Открытая система водоотведения укладывается под небольшим углом, что обеспечивает самотек. Состоит из лотков, они выпускаются в нескольких вариантах.

• П-образной формы
• Овальные
• Трапецевидные
• Щелевые

Функции

Данные системы решают такие вопросы:

1. Сохраняют фундамент
2. Исключают гибель зеленый насаждений
3. Защищают дорожные покрытия от разрушения
4. Сохраняют уровень влажности почвы
5. Препятствуют повышению уровня грунтовых вод

Назначение

Точечные приемники предназначены для сбора воды с водостоков крыш. Вода поступает в дождеприемник, который подключен к трубной магистрали. Приемник оборудован фильтром, в котором оседает мусор (его систематически очищают). Вода из дождеприемника по трубам поступает в накопители или отводится за территорию участка.

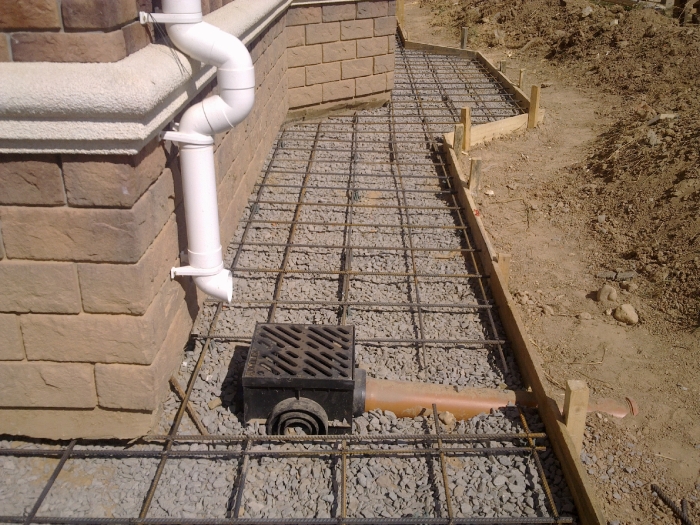

Дождеприемники точечные устанавливаются под водосточными трубами с крыши. Отсутствие кровельной ливневой системы делает монтаж дождеприемников бессмысленным.

Линейный водоотвод отводит воду с дорог, тротуаров, площадок, стоянок, кровельных труб, автодорог и т.д. Линейная система водоотвода – это сеть наземных и подземных каналов, которая отводит излишки влаги в коллекторы или накопители, где используется в иных целях.

Открытые

Изготавливаются изделия строго по ГОСТу, размер соответствует СНиП. Размер зависит от интенсивности потока. Могут быть оснащены решеткой, так и выполнять свою функцию без нее. На тротуарах и в местах большого потока пешеходов обычно монтируют щелевые лотки.

Лотки изготавливают из бетона, бетона с арматурой, пластика, чугуна.

Открытые ливневки простые в монтаже и имеют лояльную цену.

Системы водоотведения закрытого типа

Ливневая система канализации прокладываемая на определенной глубине требует большего внимания. Установка предусматривает определенные условия. Такие системы в своем большинстве монтируются на предприятиях, площадях и т.д.

Каждый проект индивидуален. Размер, уклон, диаметр труб, материал все это зависит от площади места установки и количества отводимых вод.

Ливневая канализация закрытого типа всегда оснащена специальными смотровыми колодцами.

От глубины установки трубопровода зависит, будет он промерзающим или нет. Глубина на уровне метра является промерзающей и по ранней весне такая система функционировать не может. Глубина до 2 метров, гарантирует отсутствие промерзания и рабочее состояние круглый год.

На частном участке непромерзаемый монтаж является нецелесообразным и дорогим.

Смешанный тип монтажа является хорошим компромиссом.  Часть системы закрыта, часть наружная.

Единой утвержденной системы отвода талых и дождевых вод нет. Каждый проект индивидуален. Составляется исходя из особенностей грунта, региона, количества осадков, рельефа и площади участка.

https://youtube.com/watch?v=zvpIN2lTng8

Классификация труб НПВХ по ГОСТ

В зависимости от целей применения НПВХ-трубы можно поделить на три основные группы:

• напорные – системы, отводящие стоки при помощи насосных станций;
• безнапорные – другими словами самотечные трубопроводы;
• гофрированные – подходят для монтажных работ на труднодоступных участках.

Чем толще стенки НПВХ-труб, тем большим сопротивлением к деформации они обладают. Согласно данному свойству НПВХ-изделия можно классифицировать следующим образом:

• легкие SN2 – кольцевая жесткость до 2 кН/м2 (глубина траншеи для укладки трубопровода не должна быть глубже одного метра);
• средние SN4 – кольцевая жесткость до 4 кН/м2 (глубина траншеи до шести метров);
• тяжелые SN8 – кольцевая жесткость до 8 кН/м2 (до восьми метров, трубопроводы можно укладывать под участками, где часто передвигается транспорт).

По размерам непластифицированные поливинилхлоридные трубы делятся на:

• НПВХ100 (рабочее давление до 10 МПа) и НПВХ125 (рабочее давление до 12,5 МПа) – отличное решение для напорной наружной водоотводящей системы;
• НПВХ110 – трубы с трехслойной стенкой (толщина 3,2 мм), длина 1, 2, 3, 4 и 6 метров;
• НПВХ160 – трехслойные стенки, толщина стенок 4 мм, длина 1, 2, 3 и 6 метров, подходят для сооружения самотечной канализации, жесткость SN2 или SN4;
• НПВХ200 – трехслойные трубы, толщина стенок почти 5 мм;
• ПВХ250 – трехстенные трубы с толщиной стенок 6,2 мм, оснащены раструбами и резиновыми уплотнительными кольцами;
• ПВХ315 – трехслойные трубы, толщина стенок 7,7 мм.

Согласно тому, какое максимально давление могут выдержать напорные НПВХ-изделия, их принято делить на следующие классы:

• PN6 – макс. рабочее давление 0,6 МПа;
• PN10 — макс. рабочее давление 1,0 МПа;
• PN16 — макс. рабочее давление 1,6 МПа;
• PN20 — макс. рабочее давление 2,0 МПа.
