Проекты летних кухонь с барбекю и мангалами на дачных участках

Этапы строительства

Как построить деревянную летнюю кухню с барбекю? Такая конструкция отлично сочетает в себе простоту изготовления, дешевизну и надежность. Лучше всего подходит для деревянных построек мелкозаглубленный ленточный фундамент. В данном случае достаточно будет полосы глубиной 20 см.

Порядок работ:

1. Убирают с участка весь мусор и растения, которые могут помешать строительству.
2. Размечают территорию, устанавливая деревянные колышки по углам будущей постройки.

Перед возведением кухни желательно составить проект с указанием всех размеров

1. Относительно разметки роют траншею.
2. Устанавливают опалубку, сбивая доски.

Опалубка для фундамента летней кухни состоит из досок, установленных по периметру постройки

1. Связывают арматурный каркас из нескольких стальных прутьев и укладывают его в опалубку.

Каркас из арматуры, уложенный в опалубку. Необходим для повышения прочности сооружения.

1. Теперь можно залить бетонный раствор. После того как он немного застынет, необходимо снять опалубку.

1. Сверху на фундамент укладываются брусья, которые будут служить основой конструкции.

Укладывают стартовые брусья, крепят их с помощью саморезов к фундаменту

1. Посредством уголков к брусьям крепятся стойки, располагаемые по углам беседки.

Установка стоек. Они должны быть прочно прикреплены к стартовым брусьям и расположены строго вертикально.

1. Стойки необходимо скрепить между собой поперечными планками, одна из которых проходит по центру конструкции, а вторая прибивается сверху.

Монтируются поперечные планки для усиления прочности конструкции

1. Теперь можно переходить к созданию крыши. Наиболее популярными вариантами для современных летних кухонь являются односкатные наклонные или коньковые конструкции. В качестве кровельного материала можно использовать поликарбонат, шифер или черепицу. В зависимости от выбранного варианта определяется тип обрешетки. К примеру, для черепицы она должна располагаться таким образом, чтобы каждая из плиток крепилась с двух концов. Для поликарбоната же обрешетки может и вовсе не быть.

Зимний вариант беседки

Для любителей отдыха в течение года необходимо строительство теплой беседки с печью. Конечно, учитывая современные технологии и материалы можно изготовить строение любого дизайна и стиля.

Для строительства такого здания понадобится гораздо больше времени, рабочей силы и материальных затрат. Но результат не перестанет радовать хозяина и его гостей.

В таких беседках обычно продумывают стационарные зоны для приготовления пищи с качественным оборудованием и надежной защитой, а также удобные зоны отдыха.

Грамотно составив проект, все необходимое размещают под рукой. Даже небольшой погреб, в котором можно хранить продукты и напитки.

Для зимней беседки обычно выделяют площадь, на которой комфортно разместить дополнительно обеденную зону для большой компании (10-12 человек) и удобное место для дружеских бесед.

Как строить мангальную беседку своими руками

Самой простой является каркасная конструкция на столбчатом фундаменте. Вам понадобятся:

1. Деревянный брус сечением 100х100 мм — 5 шт. для основы беседки, 50х100 мм — для стен и каркаса крыши.
2. Кирпич силикатный — для изготовления столбов.
3. Цементно-песчаный раствор.
4. Гвозди, саморезы.
5. Инструмент — ножовка по дереву, шуруповёрт, лопата, топор.

Подготовительные работы

Место для беседки рекомендуется выбирать ближе к основному дому. При этом нужно учитывать розу ветров на участке, чтобы дым от мангала не попадал в помещение. Рекомендуется также рассмотреть вариант расположения в окружении деревьев или возле водоёма.

Разметка участка под столбчатый фундамент должна быть тщательной

Заранее нужно определиться с размерами постройки, после чего сделать чертёж. Подготовьте все необходимые инструменты и материалы с запасом.

Основные этапы строительства деревянной облегчённой беседки

Существуют стандартные этапы работ:

Разметка площадки — важный процесс, на который нужно потратить чуть больше времени, чтобы убедиться в правильности расчётов.

Строительство фундамента — зависит от массивности конструкции. Для деревянной беседки, даже если она будет с террасой, подойдёт столбчатый вариант. Ленточное основание применяют для построек из кирпича и металла.

Укладка пола беседки — для такой постройки достаточно слоя гравия. Если вы остановитесь на бетонном покрытии, рекомендуется закрыть его плиткой

Обратите внимание на сток влаги в открытом сооружении, обеспечив необходимый наклон пола. Возведение стен

Они могут быть глухими или решётчатыми

Возведение стен. Они могут быть глухими или решётчатыми

Первые подойдут даже для зимних беседок. Стены не являются несущими.

Монтаж крыши. Есть несколько вариантов, которые подойдут для мангальной беседки: решётчатая, наклонная односкатная (с углом в 5–10˚) или коньковая. Для двух последних в качестве покрытия используется поликарбонат, металлочерепица или ондулин. Решётчатый вариант интересен, поскольку рядом со строением можно посадить плетущиеся растения. Но помните, что в дождливую погоду такая крыша бесполезна.

Внешняя отделка. Она может быть минимальной. Можно просто нанести на деревянный брус защитную пропитку, а затем лак.

Видео: строительство беседки больших размеров с зоной отдыха

https://youtube.com/watch?v=y9Q46Qp5vz8

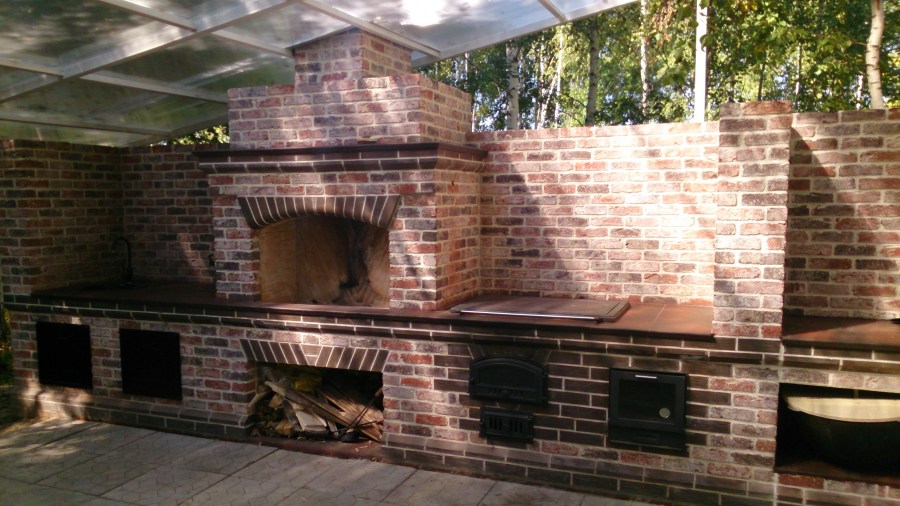

Встроенный мангал

Эта часть беседки может быть изготовлена своими руками либо куплена в уже готовом виде. В первом случае необходимо подготовить следующие материалы:

1. Печной жаростойкий кирпич для строительства дымохода и непосредственно мангала.
2. Газобетонный блок, который подойдёт для возведения печного нижнего основания, ниши для дров.
3. Решётка из чугуна. Этот материал долговечен, к тому же устойчив к воздействию высокой температуры.

При строительстве мангала из кирпича нужно чётко соблюдать порядовку

Подробная инструкция по строительству печи-гриль своими руками

Для самостоятельного изготовления печи для мангальной беседки нужно выполнить несколько этапов работ:

1. Сначала нужно выстроить отдельное основание из красного кирпича под печь, укрепить его арматурой. Использовать можно цементно-песчаный раствор марки не ниже М300. На застывший фундамент необходимо положить листы гидроизоляции.

2. Для строительства придётся использовать два вида кирпича: термостойкий для обустройства внутренней части очага, облицовочный из красной глины для декора снаружи.

3. Теперь необходимо приготовить кладочную смесь. Для этого надо смешать глину и песок в соотношении 1 к 3, разбавить водой до получения состояния густой сметаны.

4. После окончания подготовительных работ можно переходить непосредственно к строительству стен мангала. Есть два способа выкладки: в форме буквы «П» или «Е». Оптимальной считается высота конструкции в 1 м. В простом варианте между боковыми сторонами мангала надо установить две чугунные решётки. На верхней можно готовить, на нижней — поддерживать огонь (над ней необходимо вывести дымоход). Между ними должно быть расстояние в 250 мм.

5. Сложная конфигурация (в форме буквы «Е») позволяет сделать две ниши для дров. В этом варианте допускается применение газосиликатных блоков для нижних рядов, но для верхних обязательно использовать исключительно огнеупорный кирпич.

Необязательно останавливаться на строительстве только мангала. Всегда можно расширить его функционал, добавив разделочные поверхности.

Беседка может иметь всё для полноценного отдыха, вплоть до разделочной поверхности

Как правильно выбрать мангал

Мангалы бывают переносной конструкции или встроенной. Сделать выбор следует уже на этапе составления чертежа. Переносной мангал хорош тем, что в любой момент его местоположение легко меняется. Однако встроенные мангалы выполняют больше функций и оснащены дополнительными элементами, например, нишей для дров, полкой для хранения посуды, столешницей. Массивная конструкция встроенного мангала, предполагает наличие прочного фундамента. Обычно его располагают с северной стороны.

Закрытая деревянная беседка с барбекю

Знаете ли вы, что в наше время существуют технологии, применение которых позволит вам не использовать твердое топливо (угли или дрова) для приготовления еды и шашлыков. Некоторые жаровни в мангалах снабжены камнями вулканического происхождения, которые подогреваются газом или электричеством. Теплоотдача от них в два раза больше, чем от дров и углей. К тому же нет ни копоти, ни дыма. Через три года камни следует заменить.

Нюансы организации рабочей зоны и мангала, барбекю или печи в летней кухне

Существует правило треугольника: расстояние между холодильником, раковиной и плитой должно быть в шаговом доступе для человека. Это наиболее удобное размещение, которое нужно соблюдать даже при малых площадях.

Зона отдыха с мангалом или печью – непременный атрибут любого загородного дома

Рядом с мангалом должна быть небольшая рабочая поверхность

Мангал, барбекю или печь (иногда печка или казан) используется не так часто в приготовлении пищи, но при постоянном использовании кухни нужно организовать размещение плиты, учитывая планировку помещения.

1. Для небольшой площади подойдет Г-образное размещение, но если пространство узкое, то обстановку лучше организовать в 2 ряда.
2. П-образная планировка подойдет, если площадь в форме квадрата.
3. Если мангал размещен за пределами помещения, место готовки и раковину нужно устанавливать около выхода.
4. При малой площади, когда технику можно разместить только в 1 ряд, выходом будет так называемый мобильный островок.

Оригинальная летняя кухня с виноградом под потолком

Простая деревянная постройка, которую несложно сделать своими руками

Капитальное сооружение с тремя глухими стенами и двускатной крышей

Открытая летняя кухня, примыкающая к каменному забору

Интерьер закрытой летней кухни в классическом стиле

Современная летняя кухня с панорамным остеклением

Неординарный дизайн летний кухни в стиле модерн

Несколько слов в завершение

Летняя кухня должна быть на каждой даче, поскольку в ней можно не только комфортно готовить пищу в жаркий день и обедать всей семьёй, но и собираться по вечерам в тесной компании друзей. Мы рассказали вам, какие виды летних кухонь бывают, что можно использовать для строительства и как самостоятельно их можно возвести. Надеемся, наша статья поможет вам, когда вы решитесь затеять строительство кухни у себя на даче. Если у вас остались какие-либо вопросы, то задайте их нашим экспертам, и они с радостью на них ответят. Предлагаем посмотреть фото кухонь на даче, сделанных своими руками, возможно, вы найдёте для себя что-то интересное и захотите реализовать у себя на участке.

Выбор стиля

При выборе стиля опираются на архитектуру дома и ландшафт. Это относится не только к внешней отделке, но и обстановке внутри. Даже в закрытой кухне интерьер играет большую роль. А для уличной кухни с мангалом, где можно рассмотреть все до мелочей, мебель и техника выбирается более тщательно.

Если главный дом построен в строгой классике, то для летней кухни можно выбрать нестандартное оформление. Но этот контраст поддерживают ландшафтом, чтобы она сильно не выбивалась. На фоне бревенчатого дома уместно возведение деревянной беседки или террасы с грилем. Древесина – это выразительный стройматериал, поэтому летнюю кухню правильнее делать в таком же стиле, что дом, чтобы не нарушить гармонию ландшафта.

Классический стиль постройки

Если дом возведен, например, в минимализме, то летняя кухня из сруба или бруса будет не уместна. С этим стилем красиво сочетается прямоугольное строение с прямой деревянной крышей и ограждениями в виде пергол.

Современное строение в стиле минимализм

Прованс уместен для кухонь или беседок, он воплощает французский колорит с простым декором и современной элегантностью. Обычно для строительства берут брус или дерево.

Беседка в стиле прованс

Скандинавский стиль характеризуется простотой и практичностью. Материалы берут также простые – камень, дерево, практически необработанные.

Скандинавский стиль

Если не получается выдержать один стиль, то летнюю кухню ставят вдалеке и создают около нее другой дизайн ландшафта.

Открытая кухня: беседка и легкая веранда

В зависимости от пожелания хозяев, летняя кухня открытого типа может быть отдельно стоящей или пристроенной к дому. Во втором случае это открытая терраса с ограждениями-парапетами.

Отдельно стоящая постройка комфортна в жаркое время года:

• нет необходимости ее проветривать;
• процесс приготовления пищи на свежем воздухе приятен;
• есть возможность готовить блюда на открытом огне: на мангале, барбекю, в тандыре или на гриле;
• можно организовать рядом и зону приготовления пищи, и обеденную зону, тогда хозяйке не придется бегать в дом с готовыми блюдами.

Такая постройка может стать хорошей площадкой для семейных праздников и отдыха с друзьями.

Преимущества летней кухни:

• нет сложных строительных работ, все работы можно выполнить самостоятельно и быстро;
• не будет больших затрат на приобретение стройматериалов;
• нет желания готовить пищу на улице – можно обойтись установкой мангала, тандыра и обустройством зоны отдыха;
• отличная возможность для организации отдыха на природе.

Самые простые конструкции кухонь открытого типа – фундамент и площадка из природного или искусственного камня, опора и крыша – деревянные. Если устанавливается печь – ее нужно облицевать камнем.

Печь для летней кухни открытого вида может быть различных вариантов, в зависимости от назначения. Если вы планируете приготовление горячих блюд, можно пригласить опытного печника, он выложит печь из кирпича.

Если вы не преследуете такие цели, можно ограничиться строительством беседки с барбекю – просто и комфортно. Не потребуется больших финансовых вложений, сложных земляных и строительных работ. Кроме того, для обустройства такой кухни нет необходимости подыскивать большую площадку на участке.

К недостаткам такого типа кухонь можно отнести:

• сезонность использования – зимой и принимать пищу на улице не согласится никто. Разве что шашлыки пожарить в теплый безветренный день;
• летом комары и другие насекомые, известные своей надоедливостью, могут испортить удовольствие от обеда;
• пыль на территории кухни потребует дополнительной защиты продуктов и частой уборки территории кухни;
• при отсутствии крыши и стен кухню нельзя будет использовать во время дождя и сильного ветра;
• в целях безопасности в ночное время лучше уносить в дом все продукты и ценные вещи – на них могут позариться недобрые люди, а птицы с удовольствием склюют съестные припасы.

Летнюю кухню открытого типа нельзя использовать в качестве дополнительного жилья, однако от этого такой вариант организации жизненного пространства дачи не становится менее популярным.

Месторасположение

Комнату можно оформить в отдельности или пристроить к дому. Удобство объединенного комплекса заключается в легкости подключения к коммуникациям. Кухня продолжает площадь дома, становясь идеальным и интересным дополнением к экстерьеру коттеджа.

Отдельно расположенная комната также обладает некоторыми достоинствами. Она не закрывает дом от попадания солнечных лучей, является украшением для участка и приобретает любой вид вне зависимости от формы дома.

На заметку!

Благодаря далекому расположению можно не опасаться того, что аромат от приготовленной пищи будет распространяться в жилые помещения.

Оборудование для летней кухни

При правильном подводе коммуникаций так же, как и на обычной кухне, кроме мойки, вы можете установить здесь любые виды техники от электро- или газовой плиты до холодильника и посудомоечной машины.

Очень удобны на летней кухне отдельные боковые горелки, позволяющие кипятить воду одновременно с процессом приготовления гриля. При установке оборудования предусмотрите защиту проводки от влаги и вездесущих грызунов.

Полноценный большой холодильник в таком летнем домике вряд ли понадобится. Достаточно подобрать компактную модель

Но вот на технические и эксплуатационные характеристики обратить внимание стоит

Не стоит устанавливать этот вид оборудования под прямыми лучами солнца – найдите для него место в теньке. Иначе он вскоре выйдет из строя.

Оборудование для летнего открытого строения

На открытом пространстве часто оборудуют обычную русскую печь, мангал или гриль. Если нет возможности расположить их ближе к краю навеса, позаботьтесь лишь о системе вентиляции. Иначе во время готовки площадка будет постоянно задымленной.

Установка стационарной русской печи или барбекю будет оправдано, если готовить придется часто, причем сразу несколько блюд. Если же на кухне вы будете возиться от случая к случаю, достаточно небольшой плиты с 1 или 2 конфорками и легкого переносного мангала, которые при необходимости можно будет быстро убрать в дом или гараж на хранение.

Очень удобны грили, в которых приготовление осуществляется одновременно на газе и дровах. Возиться с топливом в этом случае долго не придется – оно используется в небольшом количестве лишь для придания пище аромата. Поддерживать же нужную температуру будет газовый гриль.

Оборудование лучше брать с покрытием из пластика или нержавейки. Идеальный вариант – сталь AISI 304 низкоуглеродистая.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Летняя кухня своими руками

Есть несколько главных этапов по реализации любого вида проекта летней кухни для дачи:

• Выбор месторасположения.
• Подготовка фундамента.
• Возведение стен.
• Создание крыши.
• Выполнение отделки помещения изнутри.

Выбираем расположение

Кухня, которая удачно расположена, должна быть:

Удобно расположена относительно входной двери в дом

Желательно, чтобы гарь от печи не попадала в жилое помещение, но с другой стороны, при большой удаленности кухни от дома возникнут сложности при эксплуатации, когда при плохой погоде вы будете впопыхах переносить готовую еду.
Находиться в удаленности от мест с неприятным запахом, к примеру, туалета на улице, загона с домашними животными, выгребной ямы и проч.
Быть подальше от проезжей части, чтобы шум, выхлопные газы и столбы пыли не мешали готовить и радоваться свежему воздуху.
Подключена к коммуникациям, а именно к водопроводу, отоплению, канализации, электричеству.
Если кузня открытого типа, учтите степень продуваемости, а также прогреваемости и наличие вокруг зеленых насаждений.
Следует  со всем вниманием отнестись с уровню грунтовых вод и рельефу всей местности, на которой находится ваш дачный участок.

Создание фундамента

Тип закладываемого фундамента во многом зависит от того, какой проект вы выбрали. Дело в том, что есть варианты строительства и без фундамента, к примеру, если вы собираетесь бетонировать площадку нужного размера и провести армирование металлической сеткой.

Алгоритм создания фундамента донельзя прост:

• По периметру будущей кухни уберите землю или выкопайте маленькие ямки с размером 0.3*0.3 метра и глубиной приблизительно 0.8 метра.
• Сделайте подушку из песка и щебня, ее толщина должна быть 0.2 метра, а после хорошо утрамбуйте.
• Произведите заливку фундамента, столбов или площадки. Срок затвердевания фундамента колеблется от 7 до 30 дней.
• Если требуется залить еще и пол, снимите слой земли с площадки, которая будет кухней, насыпьте песка 0.15 метров, а сверху немного щебня и залейте эту подушку цементом. Если вы хотите заняться выкладыванием плитки, поверхность нужно будет заранее разровнять при помощи шлифования или цементной стяжки.

Стены

При выбранном проекте кухни могут быть стены, а может быть только одна стена, но скорее всего, вам все же придется монтировать опорные столбы, на которых будет навес или крыша.

Материалами для этого могут стать:

• Камень, а именно известняк, мрамор, сланец, гранит, бетон. Достоинством камня является его надежность и долговечность, но стоит он достаточно дорого. То, какую толщину стен вы будете делать, во многом зависит от температуры окружающей среды, при которой вы планируете использовать помещение. По стандарту хватает толщины в один кирпич. Для того, чтобы использовать строение в зимний период, может потребоваться утепление.
• Дерево, так как этот материал в разы дешевле камня, а также намного проще в использовании. Постройки из дерева изящны и популярны для дачников. Но учтите то, что дерево может со временем портиться, и во избежание такого исхода его придется обработать. Наружную обшивку можно выполнить из сайдинга и досок, а для внутренней отделки используйте гипсокартон и вагонку. Для креплений можно использовать саморезы или уголки из металла.

Крыша

Это последний элемент при возведении, после которого остается только финальная отделка.

Вы можете выбрать следующие разновидности крыши:

• Односкатная или плоская. Это самая простая кровля, которая недорогая и по силам даже новичкам.
• Двускатная. Является более надежной, популярной и долговечной.

Внутренняя отделка

Чаще всего для отделки пола используют паркет, линолеум, декинг, ламинат или керамическую плитку. Если потолки и стены сделаны из древесины, их следует обязательно покрыть слоем олифа, которая поможет предотвратить воздействие сырости на материал. Не забывайте, что и интерьер должен радовать глаз хозяйки, и тогда на кухне будет уютно и комфортно, поэтому займитесь выбором гарнитура по своему вкусу, и конечно же, с учетом финансовых возможностей.

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Гриль (за 5 мин.) временный

Если вам нужен срочный гриль, а времени на его сложное изготоление нет, то вот вам простой и рабочий вариант, который поможет утолить вашу компанию друзей во время дачного отдыха.

Что нужно:

• 20 шт. не обработанных химическим составом кирпичей
• чугунная решетка

Ход работы:

1. Выберите местоположение.
2. Выложите 12 кирпичей прямоугольником. Чтобы мог циркулировать воздух, сделайте зазор между кирпичами приблизительно пол сантиметра.
3. Уложите 8 боковых кирпичей на ребро вокруг сторон основания.
4. Установите решетку из чугуна. Поставьте чугунную ре

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото diyprojects.com/make-temporary-brick-grill/

Комбинированные

Полуоткрытые летние кухни совмещают положительные качества закрытых и открытых построек. Вы по-прежнему на свежем воздухе, но уже не под всеми четырьмя ветрами.

Одна из стен может примыкать к дому или другой постройке, позволяя вам сэкономить на материалах. Две каменные стены дают возможность обустроить угловую кухню, удобную с точки зрения эргономики и размещения столовой.

Комбинированными также называются кухни, сделанные из разных материалов – например, до уровня окон идет камень или кирпич, а выше – брусы, каркасные технологии или панели.

Определившись с функциями и выбрав степень «закрытости» планируемой постройки, переходим к поиску наилучшего места для ее расположения.
