Правила установки вытяжки на кухне

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха. Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Высота установки вытяжки над плитой

Этот параметр большую важность и пренебрегать им нельзя. Кухонная вытяжка, установленная слишком низко над газовой плитой, создаст вам массу неудобств, хотя и будет действовать очень эффективно. И наоборот, при большой высоте монтажа вы получите максимальный комфорт во время приготовления пищи

При этом половина выделяющихся паров не попадет под колпак и станет распространяться по кухне. Если вас принуждают к этому условия интерьера, то следует покупать прибор повышенной производительности

И наоборот, при большой высоте монтажа вы получите максимальный комфорт во время приготовления пищи. При этом половина выделяющихся паров не попадет под колпак и станет распространяться по кухне. Если вас принуждают к этому условия интерьера, то следует покупать прибор повышенной производительности.

Совет. В подобных случаях практикуется установка вытяжки наклонного типа, ее можно опускать ниже уровня подвесных шкафов без ущерба для гармонии интерьера.

В соответствии с нормами высота вытяжного устройства над плитой, использующей природный газ, должна составлять не менее 65 см. Понятно, что четко выдержать этот интервал не всегда удастся, поэтому на практике шкафы и встроенные вытяжки размещают на расстоянии от 65 до 75 см до варочной поверхности. Иное дело – высота монтажа над плитой, работающей от электричества. Поскольку в этом случае не выделяется продуктов горения, то она может быть снижена до 47 см.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Установка вентиляционного канала

Вентканал – это часть проточных приборов, которые изготавливают из пластика в виде труб круглого или прямоугольного сечения, либо в виде гофрированной трубы.

В вытяжках выходной патрубок имеет круглое сечение, поэтому идеально, если вентиляционный канал будет круглым. Сегодня производители предлагают различные переходники: с круглого сечения на прямоугольное, с одного диаметра на другой. То есть, появилась возможность использовать любые трубы в независимости от их формы и размеров. Главное – точно подобрать переходник.

Соединения участков труб между собой производится через двусторонние муфты или отводы. Обычно трубы имеют чуть меньше диаметр, чем фитинги, поэтому они легко входят друг в друга

При этом выдерживается полная герметичность стыка, что очень важно в вентиляционной системе. Гофрированная труба – это единый канал, который при необходимости можно изгибать. На вытяжке он также соединяется через переходник

Крепление производится пластиковыми или металлическими хомутами

На вытяжке он также соединяется через переходник. Крепление производится пластиковыми или металлическими хомутами.

Внимание! Если места для прокладки вентиляционного канала немного, то лучше использовать гофру. Систему вентиляции можно сделать невидимой. Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров

Они укладываются на навесные шкафы кухонного гарнитура ближе к стене

Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров. Они укладываются на навесные шкафы кухонного гарнитура ближе к стене

Систему вентиляции можно сделать невидимой. Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров. Они укладываются на навесные шкафы кухонного гарнитура ближе к стене.

Существует два варианта вывода труб на улицу:

• Через оконный проём, убрав стекло и установив на его место специальный переходник.
• Через стену, в которой нужно сделать сквозное отверстие под диаметр воздуховода. К стене затем прикрепляется переходник с трубой.

Если загрязнённый воздух требуется вывести в вентиляцию дома, то придётся делать отверстие в вертикальном вентканале. В принципе, оно уже есть и закрыто вентиляционной решёткой. Правда, мастера отмечают, что решётку лучше не закрывать, потому что через неё в вентиляцию уходит остальной воздух из кухонного помещения. Поэтому лучше сделать отверстие отдельно. Оно обычно круглое, поэтому придётся опять подбирать и устанавливать необходимый переходник.

Место вывода загрязнённого воздуха будет зависеть от того, в каком состоянии находится вентиляционная система дома. Если это общедомовая сеть многоквартирного дома, который эксплуатируется много лет, то присутствует вероятность, что каналы заросли паутиной, грязью и мусором. Следовательно, их габариты уменьшились, что сказалось на снижении эффективности работы всей системы. Поэтому оптимально – врезаться через стену на улицу.

Если всё же решено пробивать отверстие в вентканал, то следует позаботиться о том, чтобы при выключенной вытяжке потоки воздуха не проникали в конструкцию. Для этого рядом с вентиляцией устанавливается специальный обратный клапан, который перекрывает воздуховод при выключенной установке.

Если нет возможности вывести воздуховод на улицу, или сделать дополнительное отверстие в вентиляционном канале, то можно использовать готовое отверстие, прикрытое вентиляционной решёткой. Её нужно будет просто поменять на другую. По сути, это тот же переходник, только в его нижней части есть решётка. То есть, переходник будет функционировать по двум разным направлениям. Чтобы вы поняли, о чём идёт речь, посмотрите на фото ниже.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

Комплектующие для пластикового воздуховода

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Какие меры следует предпринять хозяину дома при выявлении недочетов

Зная правила и нормативы, владелец кухонной вытяжки над газовой плитой может самостоятельно устранить все нарушения:

1. Если патрубок оборудования перекрывает выводной канал в шахту, установить решетку. Даже если вытяжка выключена, избыток газа из дома вытянет в общедомовой канал через ячейки решетки.
2. Поставить угольные фильтры. Современные вытяжки допускают монтаж фильтров, причем патрубок в этом случае вообще не нужен – его снимают.
3. Сооружают отдельный выводной канал для вытяжки. Работы сложные, выполняют их только специалисты – прорубают стены, оборудуют выводной канал. На бурение стен хозяин помещения должен получить разрешение, без документов работы считаются незаконными.
4. Отводят патрубок в форточку. Самый простой вариант при условии, что в оконном модуле есть форточка. С современными ПВХ профилями сложнее, придется менять окно на конструкцию с форточкой. В ней делают отверстие, устанавливают решетку и присоединяют патрубок вытяжки.
5. Производят замену газовой плиты на электрическую. Тут нет никаких ограничений, можно устанавливать вытяжку с полным перекрыванием отводного канала общедомовой вентиляции.

Пока нет четких указаний по размерам штрафов и вводимых санкций против нарушителей законодательства. Однако денежное наказание – это самый легкий вариант развития событий. Что происходит после взрыва бытового газа знает каждый соотечественник, размеры катастрофы неоценимы никакими суммами. Намного проще устранить недочеты и не рисковать жизнями своей семьи и жителей дома.

5 Дополнительные возможности встраиваемых систем

Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.

Дополнительные параметры управления дорогих моделей:

• регуляция уровня яркости встроенной подсветки;
• задание голосовых команд системе;
• автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
• настройка времени включения, выключения вентилирующей системы, используя режим таймера;
• присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
• установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.

Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.

Типы вытяжек

Тип вытяжного устройства подбирается в зависимости от технических условий и наличия выхода в вентиляционную шахту. Наиболее популярными остаются фильтрующие, вытяжные и комбинированные модели.

Фильтрующие аппараты работают по принципу рециркуляции. Отработанная воздушная масса втягивается внутрь конструкции, проходит через систему фильтров и возвращается назад в помещение уже очищенной от запахов и жировых примесей. Установить их проще простого, так как эти устройства не требуют наличия вентиляционного отверстия.

Вытяжные модели – это аппараты проточного типа. Металлический вытяжной вентилятор засасывает отработанную воздушную массу и выбрасывает ее на улицу через вентиляционный канал. Монтаж их труднее, так как необходимо выводить на улицу воздуховод.

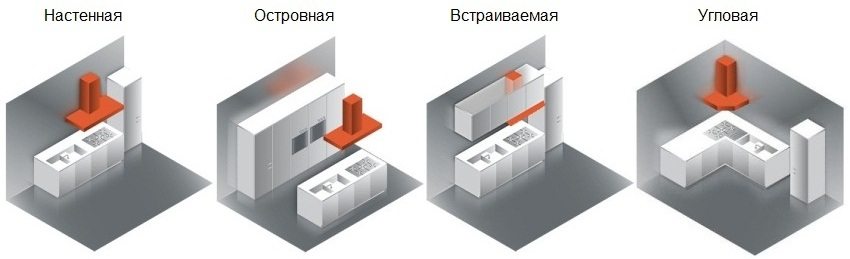

В зависимости от конструктивных особенностей вытяжные устройства разделяются на 4 вида:

1. Купольные (настенные). Эти аппараты настенного типа стоят недорого, легко устанавливаются, но не всегда выглядят уместно на кухнях, оформленных в определенном стиле. Для выхода из ситуации можно установить короб для вытяжки на кухне.
2. Встраиваемые вытяжки. Эти устройства врезаются в верхние шкафчики кухонного гарнитура и обеспечивают помещению презентабельный вид. Эти вытяжки в шкаф не бросаются в глаза и не привлекают внимания, так как больше похожи на элемент оформления мебели. Крепление встраиваемой вытяжки не представляет сложности.
3. Островные (потолочные). Такие модели крепятся непосредственно к потолку над кухонным островом. Схема установки вытяжки на кухне намного сложнее.
4. Настольные. Эти модельные конструкции устанавливаются вместе с варочной панелью. Обладают высоким качеством очищения воздуха, так как располагаются непосредственно над источниками пара, жира и загрязнителей.

Каждый вид имеет свой тип монтажа. Легче всех установить настенные устройства, тяжелее – потолочные.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

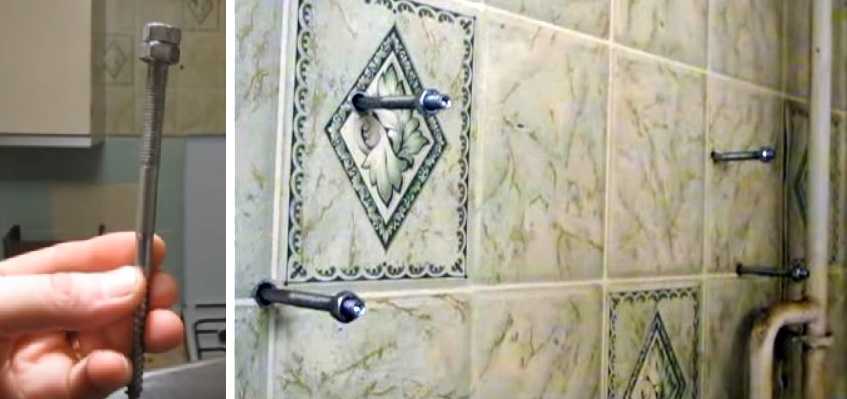

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

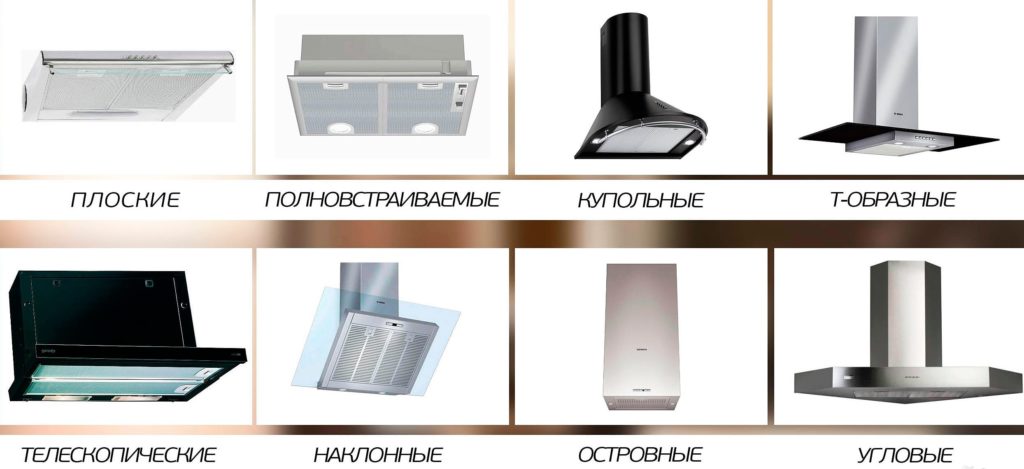

Монтаж вытяжек по видам

Техника монтажа аппарата, напрямую зависит от типа выбранного агрегата. Существуют такие виды:

• подвесные (их еще называют стандартными, козырьковыми или плоскими) — их закрепляют над варочной панелью под шкафчиком;
• встраиваемые – монтируются внутри навесного шкафа (шкаф изготавливается специально, исходя из размеров устройства), таким образом становятся не заметными в интерьере;
• настенные (каминные или купольные) – установить такую кухонную вытяжку можно на стене, прямо над варочной поверхностью;
• наклонные (разновидность настенных аппаратов — имеют наклонную панель);
• угловые – такой вид устройств крепятся в углу комнаты;
• островные – можно закрепить к потолку в любом месте, где установлена плита (островок).

Правила ухода за вытяжкой

Чтобы прибор прослужил долго, его нужно регулярно чистить. Перед мытьем вытяжки ее предстоит обесточить. Далее необходимо снять решетку или фильтр и вымыть все детали устройства, на которых могла скопиться грязь. Для очистки можно использовать средство для посуды или специальный состав, предназначенный для изделий из нержавеющей стали.

Отличительной чертой современных материалов является простота их мытья. Но иногда, в случае сильного загрязнения, нужно воспользоваться моющим средством. Учтите, что запрещается использовать для очистки порошок, металлическую губку или мочалку с жесткой структурой волокна – они поцарапают поверхность вытяжки.

Для мытья кнопок используется мягкая тряпочка, смоченная в моющем растворе. После того как все элементы вытяжки идеально вычищены, а поверхность прибора вытерта насухо, устройство можно включать в розетку и продолжать его эксплуатацию.

От качества и регулярности мытья вытяжки напрямую зависит срок ее использования

Если уделить этому должное внимание, то прибор верой и правдой прослужит далеко не один год и даже, спустя 5 лет, будет выглядеть, как новый

Виды вытяжек для кухни

Вытяжка – это устройство, с помощью которого осуществляется фильтрация воздуха над варочной поверхностью в процессе приготовления пищи. Классифицировать оборудование можно по ряду признаков.

Оборудование по способу очистки воздуха бывает:

С проточной очистительной системой. Данный прибор отлично справляется со своей задачей – очищает воздух от копоти и маслянистых испарений, так как вытяжка на кухне крепится к вентиляционной системе.

Чтобы работа была более эффективной, необходимо выбирать такую модель, которая по размеру будет равна газовой плите либо больше ее. Дополнительно на проточную систему монтируют мощные моторы, которые во время работы достаточно сильно шумят.

Схема работы разных систем кухонных вытяжек

Рециркуляционная система. Такие модели оснащены угольными фильтрами. Проходящий через них воздух очищается и возвращается в помещение. Так как фильтрующие картриджи быстро загрязняются, и чистить их не представляется возможным, то они требуют регулярной замены.

В любом оборудовании есть фильтры, только у одних моделей они состоят из сборных решеток из металла, которые при необходимости можно снимать и мыть, а в других — одноразовые и подлежат регулярной замене.

Также модели различаются по способу крепления:

• Купольные системы относят к устройствам большой мощности. Обусловлено это наличием дополнительных функций. Устройство крепят к стене над газовой плитой, при этом оно занимает все пространство над собой. Фильтр можно снимать и чистить.
• Встраиваемые – самые компактные модели, которые практически не видны на кухне, так как их монтируют в специальные ниши в кухонной мебели. Оборудование подключают к вентиляционной системе, что позволяет эффективнее справляться с неприятными запахами в помещении и жиром. Решетки, выполненные из металла, нуждаются в регулярной чистке. При необходимости можно мыть в посудомоечной машине.
• Островные – оборудование крепят к потолку над газовой плитой, для этого требуется много места. Благодаря наличию мотора высокой мощности устройство справляется с поставленной задачей максимально быстро. Зачастую такие модели устанавливают в центре помещения, эти вытяжки имеют привлекательный внешний вид и высокую стоимость.
• Плоские – устанавливают в том случае, когда отсутствует доступ к вентиляционной системе. В них установлен вентилятор средней мощности. Загрязненный воздух проходит через картриджи, которые необходимо регулярно менять. Цена оборудования невысокая, чего нельзя сказать о сменных фильтрах.
• Угловые используют в том случае, когда газовая плита на кухне расположена в углу. Данные модели достаточно популярны, они бывают как с проточной, так и рециркуляционной системой очистки воздуха.

Монтаж каминной вытяжки 2 ключевых этапа

Этап #1 Дымоход

Установка каминной вытяжки начинается с монтажа дымохода. При создании дымовыводящего канала может использоваться:

• Кирпичная кладка, внутри которой расположена труба для вывода дыма, возводимая на основании. Это может быть несущая стена или фундамент. Кирпичный дымоход нуждается в создании анкеров с шагом в 30 см и укладке армирующего пояса. Арматура с ячейками 150х150мм монтируется через 3 ряда кладки. Благодаря ей дымоход приобретает прочность и надежность. Главным недостатком кирпичного дымохода является недолговечный период эксплуатации, составляющий не более 10 лет. Продлить период службы можно, если утеплить дымоход с помощью минеральной ваты.
• Элементы из нержавеющей стали, обладающие незначительным весом.
• Керамические трубы для дымоходов, соединяющиеся между собой при помощь вертикального армирования. Такие материалы обладают уникальными технологическими характеристиками, как небольшой вес, возможность выбора диаметра, простота в обслуживании, обеспечиваемая наличием специального отверстия.

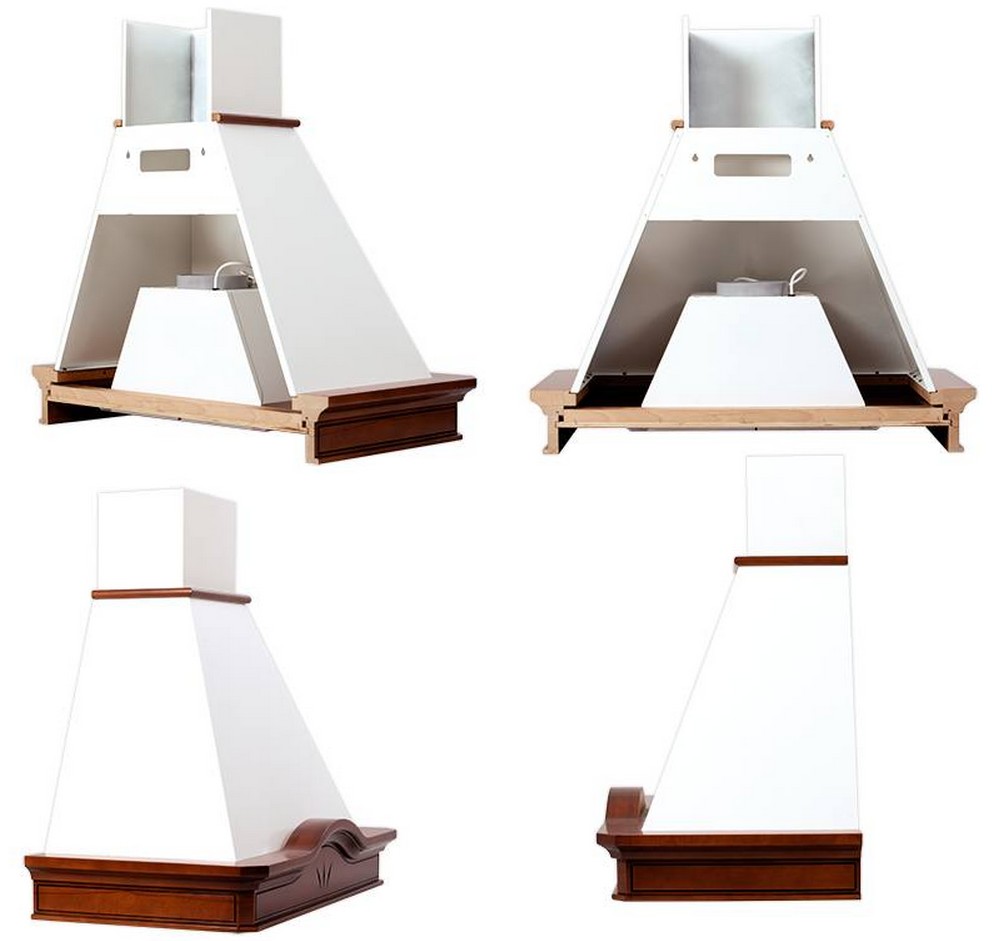

Конструкция купольной вытяжки

Дымоход необходимо изолировать для сохранения тепла и предотвращения образования конденсата. Высота от дымохода до топки с использованием изоляции не должна составлять меньше 13 см. При использовании дымохода без изоляции показатель увеличивается до 30 см.

Этап #2 Вытяжка

Не всегда дымоход справляется с выводом дыма. Для улучшения его работы требуется установление вытяжки.

Установка каминной вытяжки своими руками требует наличия самой вытяжки и инструментов для выполнения работ:

• рулетка и уровень;
• дрель, сверла;
• дюбели и шурупы;
• отвертка;
• карандаш для нанесения отметок.

Вытяжка должна выступать за габариты камина на 2-3 см

Что делать, если сделать врез в стояк нельзя

В этом случае остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять этот метод можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Решетка снаружи хорошо заметна. В домах, являющихся памятниками архитектуры, его монтаж запретят, иначе фасад потеряет свой облик.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором. Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Рециркуляционные системы

Они работают так же эффективно, как и отводящие газ из помещения. При их установке не нужно решать вопрос, как соединить вытяжку с вентиляцией на кухне. Прокладка воздуховодов не требуется, что значительно упрощает монтаж. Запретов на использование нет. Согласовывать проект не придется. Установка корпуса и его размеры не отличаются от предыдущих вариантов. Отсутствие выходного патрубка сверху помогает сэкономить пространство за мебельным фасадом.
