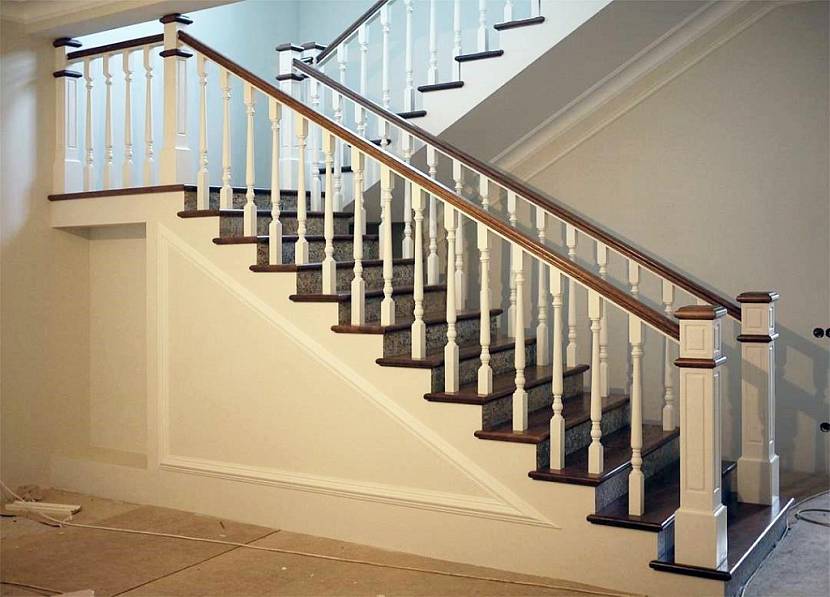

Отделка лестницы на металлокаркасе

Цена: 220 000 руб.

• обшивка каркаса;
• установка ограждения и балюстрады, фальш-косоуров, пристенного плинтуса;
• изготовление и монтаж выкатных ящиков для ниши под лестницей.

8

, обращайтесь через форму обратной связи на нашем сайте, приезжайте в один из наших

офисов

в Санкт-Петербурге, Москве, Нижнем Новгороде, Казани или наше представительство в других городах.

Или оставляйте заявку на замер, мы приедем к вам домой с образцами для консультации и выполнения необходимых измерений.

Технология работ

Лестницы из дуба – особенности изготовления и сборки

Теперь о том, как делается лестница на металлокаркасе своими руками. Данная работа включает в себя несколько этапов:

• Определитесь с дизайном сооружения и методом исполнении облицовки. Станете ли вы обшивать лишь проступи либо подступенники также облицуете. Выберите тип перил и балясин.
• Подберите породу древесины.

• Приготовьте обшивочные элементы. С этой целью подгоните материал под габариты каркаса, следя, чтобы не образовывалось трещин. Произведя измерения, вырежьте детали ступеней, нумеруя их.
• Ограда лестницы кроме свойств защиты – это еще декоративный элемент сооружения. Так как перила могут обладать сечением резного типа, выберите самую удобную их форму для ладоней.

Обратите внимание! Чтобы подъемы и спуски по конструкции были максимально безопасными, нужно определить правильное размещение балясин. Как правило, шаг меж ними равен 9, 13 либо 22 см

• Зафиксируйте детали из дерева. Используя шуруповерт, закрепите ступеньки в их верху. Потом плотно в каркас уприте подступенники и зафиксируйте. Таким образом, закрепите все элементы обшивки.
• Прекрасно выглядят ступени, имеющие детали из дерева, немного выступающие за металлическое основание. Инструкция говорит о том, что для накладок надо выбирать лишь твердые породы древесины. Чтобы не было сколов на обшивке, снимайте по периметру панели фаски и скругляйте их углы.
• Далее расположите балясины по кромкам ступенек. Проверив правильность вертикальности, затем закрепите стойки особыми шпильками и прикрепите перила на них.

Облицовка обратной стороны лестницы.

Когда данные работы закончите, приступайте к покрытию облицовки краской либо лаком.

Изготовление лестниц на металлокаркасе с деревянной облицовкой, привлекательно тем, что, данные материалы можно широко варьировать. Вам надо будет только подобрать вариант, который понравится больше всего. При этом он должен быть эстетичным, практичным, функциональным и по возможности не очень дорогим.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Существующие нормы

Богатый ассортимент позволяет сегодня реализовывать любые, даже самые смелые проекты, но в погоне за красотой нельзя забывать о том, что перила должны в первую очередь обеспечивать безопасность и снижать риски получения травмы. Добиваться этого помогает соблюдение норм и стандартов.

Для того чтобы по лестнице было комфортно спускаться и подниматься, нужно подобрать оптимальную высоту перилл. Сделать это можно методом эксперимента: взрослый человек должен, спускаясь по лестнице, вытянуть руку перед собой. Его помощник, вооружившись рулеткой, должен измерить расстояние от руки до ступеньки, находящейся под ней.

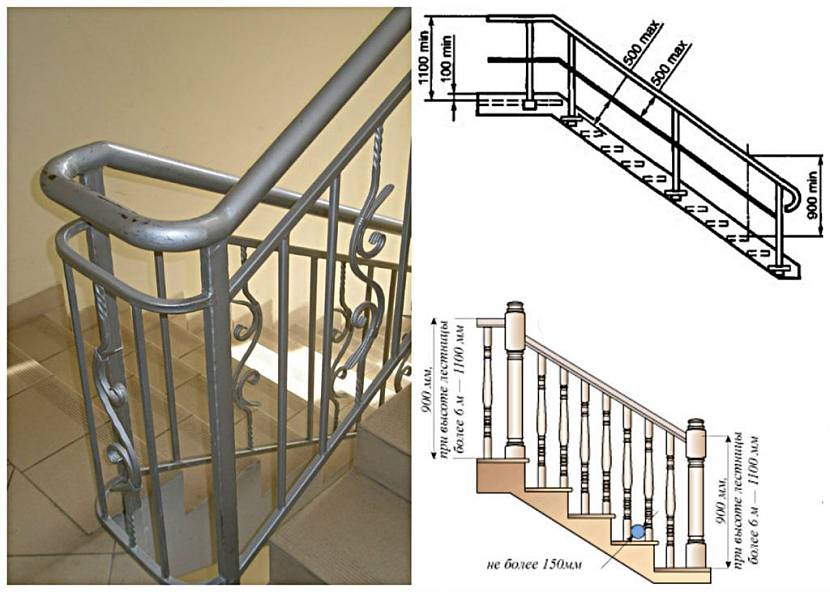

Оптимальная высота лестничного ограждения – 90 смИсточник devynoh.sadunibo.ru.net

При изготовлении стандартных конструкций поручни устанавливаются на высоте 90 см от маршевого пролета. Если в доме есть маленькие дети, можно ставить два поручня: один для взрослых высотой от 90 до 110 см, другой для детей – высотой 50 см.

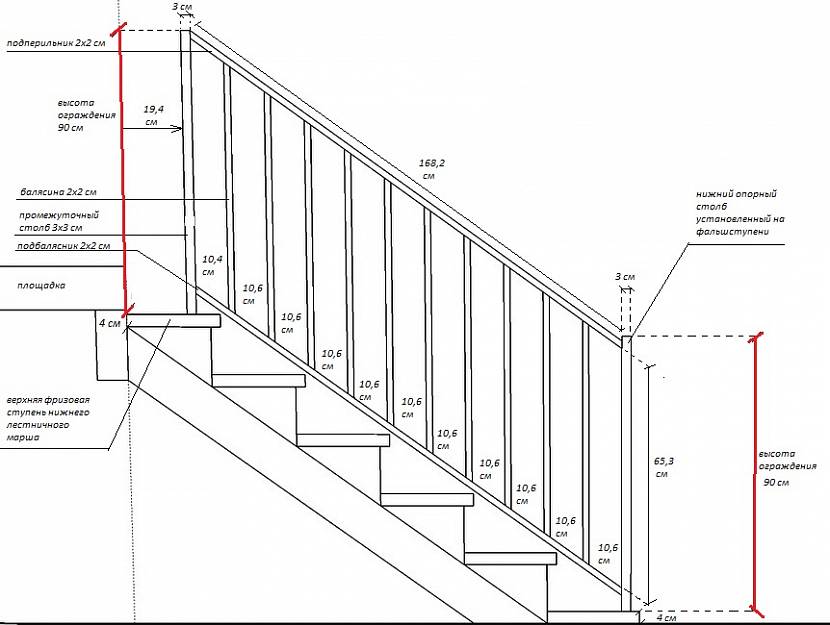

Расстояние между балясинами при любом виде их исполнения не должно превышать 50 см. А если в доме есть маленький ребенок, то в целях безопасности расстояние между балясинами должно составлять 15 см. Это исключит риск выпадения малыша с лестничного марша.

Двойные поручни: для взрослых и для детейИсточник vseolestnicah.ru

Количество балясин регулируется весом поручня. Их должно быть ровно столько, сколько, сколько нужно для устранения провисания опорного элемента. В классическом исполнении к каждой ступеньке крепится одна балясина. Есть необычные перила, у них на каждой ступеньке крепятся по несколько балясин. Смотрится всегда это эффектно, но такой прием оправдан лишь тогда, когда при помощи него формируется исполнение какой-нибудь конкретной стилистической концепции. Если ширина лестницы больше метра, нужно ставить ограждения с двух сторон.

Ограждение с двух сторон лестничной конструкцииИсточник huxatem.mebocap.ru.net

Что нужно для изготовления каркаса лестницы из металла

Расчет габаритов лестницы можно сделать с помощью мастера, самостоятельно в режиме онлайн или же используя соответствующий видеоурок. При изготовлении лестницы потребуется тщательно подготовиться и запастись не только самим материалом, например, немецкие полотна или же производства Россия, но и необходимым инструментом, но только самым нужным.

На сегодняшний день все, что необходимо в работе можно приобрести в строительных магазинах

А именно, нужно подготовить:

• Болгарку;
• Дрель с мощностью более 600вт;
• Сверла по металлу;
• Сварочный аппарат;
• Ножовку по металлу;
• Напильник;
• Уровень;
• Угольник;
• Гаечный ключ;
• Молоток;
• Защитный костюм.

Такие приспособления как компас и ему подобные при подготовке деталей не нужны.

Дополнительная защита обшивки

Когда лестница уже будет облицована древесиной, можно затонировать элементы практически в любую цветовую гамму. Но перед этим пропитываем антисептиком, он не дает материалам загнивать от плесени и влажности.

Еще один из способов покрытия облицовки – рельеф. Применяем ручную шлифовальную машинку (насадка – щетка из стали). Методично «расчесываем» волокна облицовки. Как результат: мягкие удаляются, а твердые создают отличные рельефные рисунки. Затем уже, с помощью лака, придаем ступеням необходимые тона. И в финале: снова обрабатываем шлифмашинкой поверхности ступенек. От этого лак будет оставаться лишь в углублениях рельефа.

Помогла ли вам статья?

ПомоглаНе нравится

Какой выбрать вид металлического каркаса для лестницы на второй этаж

Монтаж лестницы из металла может проводиться на открытом пространстве, а используются они практически повсеместно.

При правильном подходе к делу можно соорудить вполне эстетичную и надежную конструкцию, способную прослужить много лет

Например, в:

• Частных домах;
• Гаражах;
• Погребах;
• Различных учреждениях, и не только.

Своими руками лестница может быть сделана, но при соблюдении инструкции, технологии и самое главное, если используется мет. профиль высшей категории качества и прочности. В таком случае потраченные силы, средства и время смогут полностью себя оправдать.

Лестничные металлические каркасы бывают трех видов:

1. Скрытый. Он наиболее экономичный. При монтаже все детали изделия скрываются под обшивкой. Как правило, для создания конструкции используют самые дешевые материалы, причем возможно даже второсортные. Такие сооружения не отличаются особенной эстетичностью и чаще всего используются для подвальных помещений или промышленных зданий. Стоит заметить, что халатное отношение к выбору качества материала может в будущем отразиться на сроке эксплуатации изделия, а также на его безопасности.
2. Открытый. В нем устанавливается два косоура или другими словами несущих элемента, на которые потом монтируются ступени. Данные каркасные лестницы делают с использованием профильной трубы квадратного сечения. Отделка косоуров проводится посредством специальной эмали, в составе которой есть грунтовой состав. Вид у таких сооружений эстетичный, красивый и изысканный. Стоимость относительно первого варианта значительно больше.
3. Открытый каркас на одном косоуре. В данном случае используется одна несущая балка, на которую монтируется платформа, ступени и уголок. Особенность лестниц состоит в воздушности, легкости и прозрачности.

Для деформирования ступеней при последующей эксплуатации можно дополнительно установить дополнительную консоль с боковой стороны.

Материалы исполнения поддержки

В настоящее время для изготовления оснований могут использоваться различные материалы. Рассмотрим основные элементы, из которых чаще всего выполняется основа для лестницы:

• прочные металлы (чаще всего изделия выполняются именно из этих компонентов);
• полимеры (не так давно начали использоваться монолитные лестницы по косоурам из полимеров);
• высокопрочные строительные элементы из композитных материалов (здесь применяются пластичные основы и армированные наполнители);
• косоуры железобетонные для подъемов (используется армированный бетон, залитый в специальной форме).

Также на практике могут изготавливаться изделия из древесины, однако из-за недостатка прочности их применяют крайне редко.

Данные лестница делается из металла

Металлическая поддержка

Лестница на единичном центральном косоуре, изготовленная из металла, обладает следующими преимуществами:

• сравнительно невысокая стоимость изготовления;
• имеется возможность заказать точный расчет лестницы на центральных косоурах;
• данная площадка легко монтируется;
• при необходимости все вычисления можно выполнить самостоятельно;
• не требуется создавать фундамент монтируемых косоуров;
• можно изготовить из любого прочного металла;
• можно применить любое дизайнерское покрытие;
• при необходимости может быть изготовлена лестница на изогнутом или ломаном косоуре (выполненным из двух или нескольких составляющих).

Данные изделия пользуются наибольшей популярностью при строительстве или ремонте частных домов. Как показывает практика, прочность металла позволяет использовать изделия, где ширина основания косоура имеет минимальные значения.

Полимеры

Данные вещества в качестве основы для лестничных маршей применяются не столь продолжительное время, однако уже успели найти массу приверженцев. Основные преимущества подобных сооружений следующие:

• лестничная площадка получается монолитной;
• сооружение обладает небольшим весом;
• сравнительно невысокая стоимость подъема;
• простая схема монтажа конструкции.

Несмотря на большое количество плюсов полимерных сооружений, на практике они распространены не так сильно, как металлические варианты.

Композитный материал

Лестница, возводимая на второй этаж на косоурах из композитного материала, также изготавливается непосредственно на производстве. Обычно данные элементы состоят сразу из нескольких сборных компонентов, что упрощает процедуру транспортировки и монтажа. При производстве применяются прочные материалы, а также армированные составляющие. Все это позволяет придать жесткость и прочность конструкции. В сравнении с иными изделиями, обладает высокой стоимостью и продолжительным сроком службы.

Это интересно: как обустроить лестницу на металлическом косоуре?

Железобетон

Бетонная лестница с металлической арматурой на косоуре – это монолитное изделие, которое заливается по определенной форме. Специально для этого применяется специальная форма, куда помещается металлический каркас и заливается бетон. Впоследствии состав густеет и затвердевает. После этого конструкция может быть монтирована на определенное место. Недостатком данного сооружения является необходимость укрепления фундамента под лестничный марш, а также массивность и сложная технология производства. Однако данные сооружения служат продолжительный срок, при этом не отличаются высокой стоимостью.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

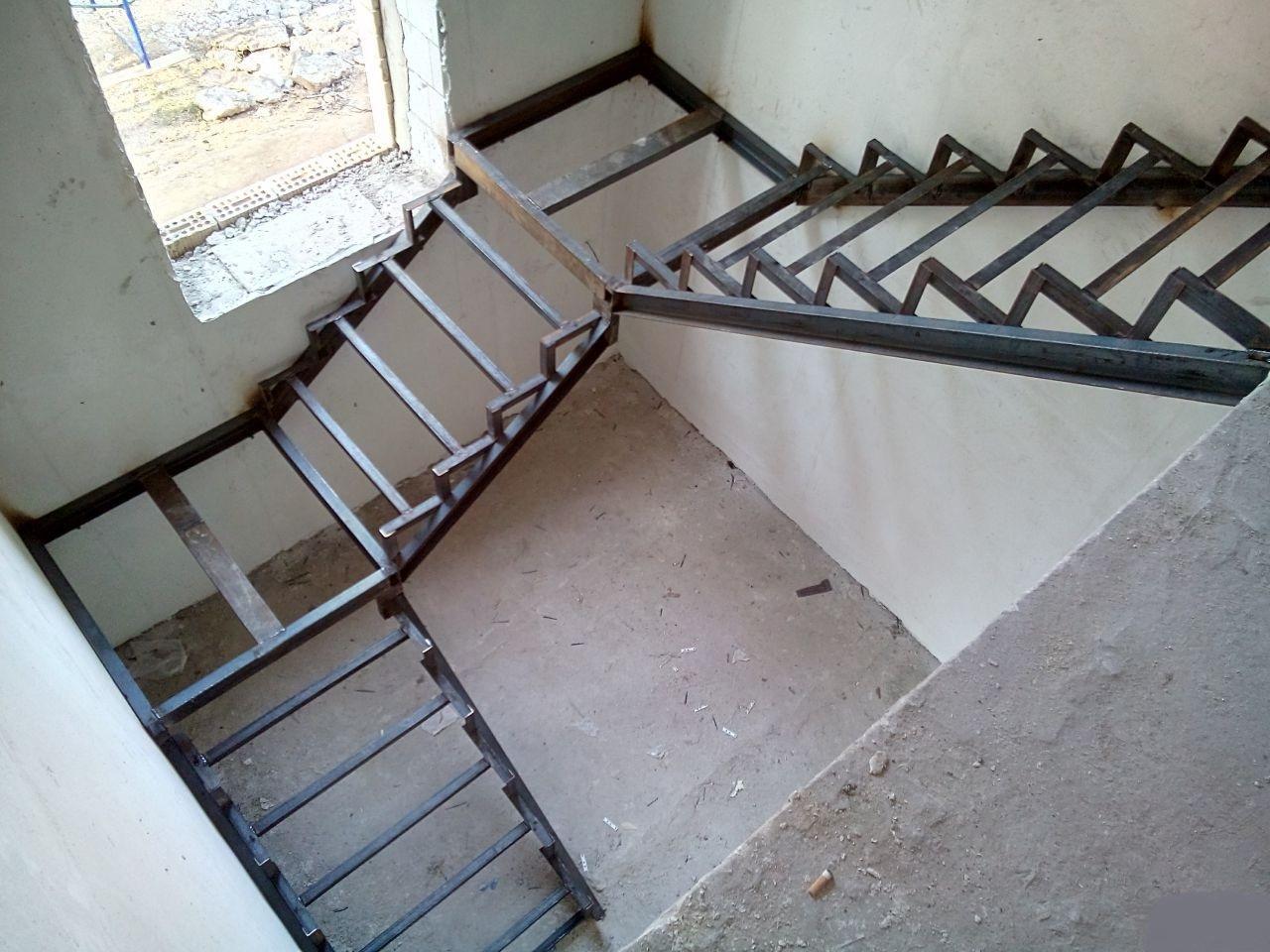

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Обшивка железной лестницы деревом: преимущества

Подобные конструкции на металлическом каркасе обладают отличными эксплуатационными качествами и характеристиками.

• Длительные сроки службы, в сравнении, к примеру, с сооружениями, сделанными полностью из древесины.
• А вот масса конструкции, облицованной деревом, значительно менее, чем у цельнометаллической или же бетонной.
• Сталь сообщает лестнице высокий уровень по ее прочности, износоустойчивости. Как стройматериалы для основания каркаса обычно выбираются прочные, и одновременно легкие марки, которые имеют антикоррозийную стойкость.
• А деревянные ступеньки придают удобства и безопасность в передвижении.

Из чего изготавливают лестницы на металлическом каркасе своими руками

Закупая или подбирая и инструмент, и материал не стоит экономить, так как все должно быть качественное, а инвентарь лучше всего профессиональный, причем сделанный известными производителями. В таком случае вполне возможно добиться нужного результата и создать проекты полностью соответствующие и собственным ожиданиям и всем необходимым требованиям. К тому же использование исправного оборудования исключит травмы и порчу материала при работе.

При выборе профильной трубы особое внимание уделяют трубе квадратной формы с сечением 40х60 мм

Что касаемо материалов, то как правило, для самостоятельного изготовления каркаса используют:

• Профильную трубу с прямоугольным сечением, так как она более жесткая;
• Грунтовку для металла;
• Эмаль;
• Обезжириватель;
• Состав, который предотвращает образование ржавчины.

У каркаса из профильной трубы есть масса преимуществ: надежность, прочность, длительный срок эксплуатации, легкость монтажа, независимо от того внутри помещения или снаружи проводятся работы и возможность изготовления лестницы совершенно любого вида, формы и габаритов.

Еще одним достоинством можно назвать то, что для окрашивания можно использовать совершенно любые краски, но только по металлической поверхности.

Монтаж на косоуры

Наиболее привычный тип лестничной конструкции предполагает наличие креплений ступеней к косоурам. Такой способ тем не менее имеет несколько вариаций.

Для сооружения такой лестницы используют легкие материалы, иначе конструкция получится слишком массивной и тяжелой для перекрытий.

Металлический каркас имеет вид ступенчатой конструкции. Если используют парные косоуры, можно особо не напрягаться и закрепить детали непосредственно на них. Для этого нужно просверлить отверстия и с помощью шпилек насадить на соответствующие места ступени. После этого они закручиваются гайками с обратной стороны и фиксируются на своем месте.

На металлический косоур ступени легко закрепить с помощью гаек и болтов

Если используется только один центральный косоур, монтаж лучше производить посредством закрепления ступени на дополнительной площадке. Для этого лист металла привинчивают к опоре, а лучше приваривают. Нужно лишь выставить деталь в правильное положение и привинтить с обратной стороны.

Рассмотрим ещё один способ – как крепить ступени к боковой тетиве. В таком случае деревянные детали можно наживить на подготовленные заранее шпильки, расположенные на самой тетиве. Либо же можно вырезать пазы четко по толщине ступени и зафиксировать её на клей.

Винтовые конструкции

Особое внимание следует уделить винтовым моделям. Такие лестницы отличаются практически по каждому аспекту

В качестве опоры для них служит центральная осевая балка. Если говорить конкретно о металлической вариации, её лучше всего изготовить из трубы.

Винтовая конструкция подразумевает особый вид крепления ступеней

Таким образом, каркас представлен центральной опорой, к которой крепятся платформы для будущих ступеней. Их монтаж чаще всего осуществляется либо с использованием болтов и кронштейнов, либо сварным способом. То есть как такового крепления ступеней к тетиве нет, они накладываются на подготовленную площадку.

Деревянные элементы фиксируются в нескольких местах. Чтобы не портить внешний вид лицевой стороны ступеней они привинчиваются с обратной стороны. Если платформа представлена рамкой, сваренной из угловых профилей, под каждый элемент подбирается доска нужного размера и укладывается с небольшим зазором, чтобы при изменении объема не разрушалась её структура.

Еще один способ монтажа лестничных ступеней – крепление больцами. Такой подход чаще всего применяется в современных конструкциях, в частности, в модульных.

Особенностью этого способа является то, что каркас как таковой может вообще отсутствовать. В таком случае ступени фиксируются между собой с помощью больцев, а упор идет на стену и опорные колонны.

Для того чтобы зафиксировать ступени таким образом, необходимо в первую очередь обеспечить надежное крепление деталей лестницы к стене. Такая конструкция может применяться только при условии соседства с несущей бетонной стеной, так как хлипкие перегородки не выдержат оказываемой на них нагрузки.

Положение ступеней определяется стандартным способом еще на этапе проектирования. Затем в стену загоняются кронштейны и с их помощью фиксируются все элементы. Между собой ступени соединяются с помощью больцев по внешнему краю. Сбоку делается небольшой отступ, а затем просверливается подходящее отверстие. Больца насаживаются на подготовленный участок и фиксируются с помощью винтов.

Больца — эффектный конструкционный элемент лестницы

Так как высокие лестницы оказывают большую нагрузку на нижние детали, необходимо обеспечить дополнительные опорные элементы на каждую 4-5 ступень, в зависимости от общего веса элементов и угла уклона.

Что учесть при изготовлении лестницы на металлическом каркасе

Простую лестницу на металлическом каркасе с деревянными ступенями способен выполнить даже начинающий.

Лестница на косоурах – один с самых часто используемых вариантов.

Лестница в один марш на двух косоурах – одна из простейших конструкций, с которой справится человек с минимальным опытом сварочных работ.

Для косоуров используют профильную трубу, сечение выбирают от 80Х40 до 100Х100. Выбор зависит от длины марша. Трубы сваривают в прямоугольную раму, используя перемычки, которых может быть две и больше.

К профильной трубе приваривают накладки, используя для этого сталь 4 мм. Накладки крепят вверху и внизу – к стене и к полу таким образом, чтобы анкеры выдерживали нагрузку до 400 кг. Если в потолке труба опирается на балку из дерева, применяют шпильки или шурупы не менее 4 для каждой точки крепления и длиной не менее 100 мм. Располагают анкеры в малозаметных местах, например, их могут скрывать ступеньки.

Прихваченные сборки, состоящие из вертикального и горизонтального фрагментов уголка, выставляют по уровню, приваривают к косоурам на их верхнюю сторону, сначала прихватив, а затем окончательно приварив швы.

Вертикальные стойки перил – балясины – для самого простого варианта выполняют из трубы ¾ дюйма диаметром. Поручень можно покрыть деревянной накладкой.

Между балясинами максимальный шаг должен быть 15 см, это предотвратит риск случайного падения с лестницы. Если в доме маленькие дети, устанавливают от двух балясин на ступеньку или соединяют балясины близко расположенными друг к другу горизонтальными перемычками.

Безопасный угол наклона лестницы – 38-45 градусов. Если лестница на чердак или подвал – допускают угол до 75 градусов. Такие лестницы часто раскрывают по необходимости, используют не постоянно, для них важнее экономия пространства, чем удобство.

Ступени можно изготовить из полированной фанеры, покрытой лаком. Толщина листов должна быть не меньше 22 мм. Под балясины предусматривают пазы для крепления отверстия. Ступени крепят к уголкам каркаса саморезами снизу через отверстия.

Лестница на тетивах – альтернативный вариант.

Тетива – это наклонная балка, предусматривающая другое крепление ступеней. Для них предусматриваются пазы или гнезда. В такой реализации уголки навариваются не с внешней, а с внутренней стороны профильной трубы.

Равные отрезки уголка нужно наварить строго горизонтально, после чего уложить на них ступени.

Тетивы не накрываются деревом, поэтому пазы не понадобятся.

Удобство эксплуатации – самое главное.

Независимо от выбранного решения по материалам и типу изготовления, самое главное – это удобство лестницы. Особенности изготовления лестницы на второй этаж на металлическом каркасе – в видеоролике:

Специалисты по изготовлению лестниц ценятся не только за умение изготовить любую конструкцию, но прежде всего за учет всех нюансов при проектировании. Это может быть:

• Скапливание пыли и уход за лестницей.
• Потертости при эксплуатации, которые появляются уже через полгода службы лестницы.
• Масляные пятна на перилах.
• Царапины на элементах лестницы.
• Загораживание света лестницей.
• Цвет ступенек.
• Необходимость заносить крупногабаритные вещи по лестнице.
• Возможность демонтажа.
• Эксплуатация лестницы пожилыми людьми.
• Использование площадки между маршами.
• Варианты экономии пространства.
• Учет необходимости закрывать верхний этаж на зиму (для домов с мансардами).
• Встраивание дизайна лестницы в дизайн помещения.
• Система освещения лестницы.
