Советы по использованию габионов в ландшафтном дизайне с примерами

Виды сооружений

Интересный декор с поленьями и свечами

Существует несколько видов, у каждого из которых своя сфера применения.

1. Коробчатые сооружения «Джамбо»

Сварная система вида “Джамбо”, укрепляющая насыпь автомагистрали

Коробчатые сооружения «Джамбо»

Самые популярные конструкции, которые напоминают коробы или прямоугольные ящики, наставленные друг на друга. Если сооружение слишком длинное, внутрь короба обязательно помещают перегородки (диафрагмы), примерный шаг – 1 метр. Такое габионное ограждение изготавливается из мягкой сетки, или из стальных прутов, сваренных в форме клетки.

Первую прикрепляют к жесткому каркасу, а второй сам обладает достаточной жесткостью. Тип «Джамбо» хорошо подходит для монтажа забора, ограды, подставок под стол или скамью, лестницы, подпорки. Он предполагает равномерное распределение нагрузки, прочность, а четкость формы является залогом эстетической привлекательности.

2. Плоские конструкции «Матрас рено»

Так выглядит матрасная разновидность

Плоские конструкции «Матрас рено»

Их очертания напоминают матрас – прямоугольные, широкие, низкие (до 35 см). Внутрь клетки для равномерного распределения нагрузки помещают диафрагмы. «Матрасы рено» изготавливают из жесткой оцинкованной проволоки.

3. Цилиндрические «Мешки»

Цилиндрический вид

Цилиндрические «Мешки»

Габион напоминает сосиску, ввиду своей формы в нем отсутствуют ребра жесткости и перегородки. Он более гибкий, податливый, что удобно для придания необычных очертаний. Мешки можно укладывать на неровном рельефе, не опасаясь за неравномерное давление на почву.

4. Декоративные конструкции

Декоративные сетчатые каркасы продаются в готовом виде

Декоративные конструкции

Их создают для украшения участка, придания ему изюминки, самовыражения. Чаще всего из габионов создают причудливые лабиринты, клумбы, скамейки, заборы, садовые фигуры. Для последних изготавливают сварной каркас из толстой проволоки, а для остальных элементов можно приобрести листовую металлическую сетку и укладывать ее в нужном направлении.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Виды

Сетчатые конструкции насыпного типа имеют различные модификации. Более всего распространены модели «Джамбо», которые представляют собой прямоугольную объемную систему с армирующей панелью. В ландшафтном применении габионы могут иметь вид фигурок людей, животных, рыб, вазонов для цветов и так далее. Применяемые для строительных целей габионы подразделяются на 3 вида.

Коробчатые

Конструкция имеет вид прямоугольника, изготовленного с применением проволоки прочной двойной техники плетения. Ячейки у такой конструкции имеют шестигранную форму, что обеспечивает плотность и надежность плетеного полотна, так как давление массы камней распределяется по всем сторонам прямоугольной конструкции с одинаковой интенсивностью. Даже если в каком-то месте проволока порвется, двойное кручение не даст ей возможности быстро расползаться и разрушать сетку.

Размеры коробчатых габионов могут быть любыми, чаще всего их длину выбирают от 1,5 до 4 м, ширину – 1 м, а высота может быть от 1 м и более. Если конструкция превышает по длине 2 м, то внутри нее выполняют зонирование по секциям или устанавливают специальные укрепляющие мембраны, повышающие прочность изделия. Помимо плетения, опорная конструкция для камней может быть изготовлена из прутков, соединенных между собой при помощи электросварки. В этом случае конфигурация ячеек имеет четкую прямоугольную форму.

Плоские

Нередко плоские по форме конструкции габионов называются «матрасно-тюфячные». Получили свое название они потому, что длина сооружения может достигать 5 или 6 м, а ширина составляет 1-2 м. Но при этом высота конструкции не превышает 20-30 см. Для создания прочности и сохранения формы внутри ячеистой конструкции размещают специальные перегородки-мембраны.

С помощью плоского габиона можно обустроить ландшафт любой конфигурации, а также эти изделия используют в качестве фундамента, на который затем устанавливают коробчатые конструкции – такой подход позволяет более равномерно распределить нагрузку и усилить устойчивость сооружения. Плоскими габионами можно обустраивать террасы на склонах. В отличие от коробчатого типа, плоская конструкция требует меньшего количества наполнителя и имеет не такой большой вес.

Цилиндрические

Подобную конструкцию еще называют «габион-мешок», так как она имеет форму валика или цилиндра, с креплениями в виде защипа по боковым сторонам, которые выполняются с помощью проволоки. Внешне такое сооружение напоминает конфету в обертке.

Длина цилиндра может быть 2 или 4 метра, а диаметр выбирают от 70 см до 1 м. Внутри таких конструкций не устанавливаются мембранные перегородки, поэтому сооружение обладает определенной гибкостью, что позволяет его укладывать на неровную поверхность сложного ландшафтного рельефа.

Разновидности габионовых конструкций

Если для защиты русла и побережья реки от размывания применяются исключительно прямоугольные габионы, то в декоре участка можно использовать разные виды, которые в основном можно свести к 3 группам:

1. Коробчатые – классические конструкции формы параллелепипеда.

Такие изделия до сих пор употребляются чаще всего при возведении защитных сооружений, опор, а также изгородей или ступеней. Как правило, в ширину коробы составляют 1-2 метра, а в высоту от 0,5 до 1 метра. В длину такие изделия минимально 2 метра, максимально – 6

Плоские – в виде матраса (иногда их так и называют: матрасно-тюфячные).

Цилиндрические – в форме цилиндра.

Художественные – в виде разных фигур.

Отдельно выделяют сварные и сетчатые конструкции, которые отличаются технологией производства: сетчатые изготавливают наматыванием и фиксированием на каркас, а сварные —  привариванием разных частей металлической сетки.

Наконец, выделяют отдельную категорию – так называемые габионы Джамбо (от англ jumbo – огромный). Это прямоугольные, корбчатые изделия, которые отличаются особенно большими размерами:

• длина от 3 до 6 метров;
• ширина 2 метра (стандарт);
• высота 0,5 метров.

Использование больших конструкций позволяет с одной стороны, значительно удешевить технологию производства, а с другой – применять их в строительных целях:

• укрепление опор;
• дополнительная поддержка фундаментов под постройками;
• преграды для лавин, оползней.

Используется Джамбо и для создания подводных опор. В этом случае срок службы становится практически неограниченным благодаря тому, что в пространство между камнями постоянно попадает ил, который со временем спрессовывается, благодаря чему вся конструкция приобретает дополнительную прочность. Даже если металлическая сетка полностью распадется из-за коррозии, сам габион продолжает стоять как единое целое.

Какие материалы нужны для габионов

Характеристики материалов, которые применяют в изготовлении габионов, зависят от предназначения и условий использования конструкций — подпорные стены, высокий забор, укрепление водоёмов или декоративные украшения.
Если есть сомнения, можно уточнить у профессионалов, какие материалы лучше подойдут для вашего проекта.

Металлическая сетка

Выбор размера сетки и толщины проволоки будет компромиссом между жёсткостью габионных стенок, типом применяемого наполнителя и суммой материальных расходов.

В изготовлении габионов используют два типа сетки:

• двойного плетения с шестиугольной или прямоугольной ячейкой;
• сварную — с прямоугольными или квадратными ячейками. В таких габионах можно выбрать любую комбинацию размера сетки и толщины проволоки.

Долговечность изделий обеспечена металлической сеткой, которая покрыта слоем цинкового и алюминиевого сплава и дополнительно защищена слоем полимера. Это даёт устойчивость к коррозии, и габион может прослужить до 100 лет.ь

Выбор параметров сетки (диаметр проволоки 3, 4, 5 мм) зависит от планируемой нагрузки на конструкцию. Проволока для изготовления сетки должна быть целостной, не иметь повреждений, с концами, скреплёнными методом скрутки, а сращивание допустимо только раз на отрезке в 20 м и должно быть не длиннее 20 мм.

Сегодня большинство габионов изготавливаются из оцинкованной с покрытием или нержавеющей стали с различным весом и разного диаметра — это могут быть плоские прутки, стержни. Металлическая проволочная сетка вокруг материала наполнителя намного прочнее, чем кажется, и при правильной эксплуатации она выступает в качестве основного усиления конструкции, а не просто каркаса.

Узнайте также, как оформить дизайн маленького садового участка.

Камень для наполнения

Для более практичного применения габионов, в качестве наполнителя используют тяжёлые, прочные и твёрдые материалы, и чаще всего такой начинкой служат камни. Это может быть крупная галька, щебень, булыжники, горные карьерные породы, базальт, гранит, мрамор, известняк, сланец, доломит.

Камни, наполняющие габионы, ассоциируются с естественной природой и прекрасно сочетаются с ландшафтным декором сада. Используя породу различных расцветок, можно получить интересные цветовые комбинации и орнаменты — например, тёмное основание и светлый верх.

Заполняющие элементы должны быть по размеру как минимум на 60% больше ячеек сетки, чтобы не выпадать. Но не следует брать крупные экземпляры, поскольку образуются многочисленные пустоты, а структура становится разрежённой, неаккуратной и менее устойчивой. Массивные конструкции из камней не только создают прочные ограждения, но и прекрасно подавляют шум — звуки эффективно рассеиваются на неровной поверхности наполнителя.

Читайте, как в ландшафтном дизайне использовать декоративную отсыпку.

Ещё одним преимуществом является возможность строительства на неровной поверхности без предварительной подготовки почвы из-за большого веса начинки. Габионы, заполненные устойчивыми к атмосферным воздействиям камнями, практически не разрушаются и не требуют обслуживания. Они также экологически чистые.

Другие наполнители

Кроме камней, для более художественного применения габионов, можно использовать в качестве начинки всё, что соответствует задуманному дизайну, стилистике, для придания саду особого вида:

• красочные кусочки плитки и керамики;
• деревянные спилы, шишки, скорлупу кокоса, бамбуковые стебли;
• металлические банки, куски труб и профиля;
• черепицу, битый кирпич, старые глиняные горшки;
• пластмассовые ёмкости и коробки;
• цветные стеклянные бутылки и кусковое стекло;
• искусственный камень.

Через прозрачные наполнители из стекла и пластика проникает свет, придавая красочность композиции. Эффект можно усилить, установив светодиодные ленты среди стеклянных блоков. Такой вид наполнителей изначально выглядит интересным, но с годами он портится, крошится, вымывается дождём.

Тем не менее, открытие габионов и замена начинки возможны. Иногда используют другую толщину проволоки, так как может потребоваться более тонкая сетка, чтобы предотвратить утечку более мелких материалов наполнителя.

Виды габионов в дизайне сада

Габионы (фр. gabion от итал. gabbione – «большая клетка») – объемные изделия различной формы из прочной металлической сетки, сварные конструкции из металлической проволоки, применяемые в качестве укрепляющих конструкций и декоративных элементов.

Габионы весьма популярны в европейских странах.

Фото: С помощью сетки и камней можно сделать оригинальные конструкции

Что такое габионы и зачем они нужны в дизайне сада? С успехом заменяя сооружения из бетона, габионы существенно снижают расходы при строительстве, обустройстве территорий и, что еще важнее в современном мире, минимизируют воздействие человека на экологию. Фото: Сооружение из сетки и камней

Сетка для габионов

1. Сварную сетку габионов изготавливают из гладкой проволоки диаметром 4 мм, которую покрывают цинком.
2. Цинк наносится горячим способом. Толщина покрытия не менее 40 микрон и не более 200 микрон.
3. Такая технология сохраняет целостность конструкций, препятствует коррозии, гарантирует длительный срок службы.

Забор из габионов

Такое ограждение не только обладает высокими прочностными характеристиками, но и имеет оригинальный внешний вид. При наличии минимальных строительных навыков, забор из габионов можно возвести своими руками. Для этого потребуются:

• металлическая сетка;
• трубы для столбов;
• крупные камни;
• бетон для заливки фундамента;
• металлические стержни;
• вязальная оцинкованная проволока.

Заливка фундамента

Устройство фундамента для забора напоминает технологию, применяемую при устройстве свайных и свайно-винтовых фундаментов, однако имеет свои особенности.

1. На первом этапе работ выполняют очистку территории от растительности и корней, после чего выравнивают поверхность и размечают контуры будущего сооружения.
2. Следующим этапом является копка ям для установки столбов. Для монтажа конструкций из габионов их глубина должна составлять от 40 до 50 см. Расстояние между столбами зависит от конструкции ограждения, но не должна превышать 2,5 м.
3. Установленные по уровню столбы заливают бетоном и оставляют на 3-4 дня. Эту паузу целесообразно использовать для изготовления каркасов.

Монтажные работы

Сборка сетчатой конструкции осуществляется в следующей последовательности:

1. Согласно заранее подготовленным чертежам, из металлической сетки вырезают детали каркаса.
2. Днище укладывают на подготовленную поверхность, после чего с помощью вязальной проволоки, скрепляют между собой боковые грани.
3. Связанный каркас крепится к грунту посредством металлических стержней, которые устанавливаются в промежутках между столбами. Крепление к столбам осуществляется с помощью хомутов или оцинкованной вязальной проволоки.
4. Верхняя крышка укладывается после заполнения габиона и фиксируется вязальной проволокой.

Заполнение габионов

От качества заполнения зависит не только внешний вид готовой конструкции, но и ее прочностные и эксплуатационные характеристики. Существует несколько правил, которых необходимо придерживаться при заполнении габионов.

• Клетку следует заполнять не сразу, а в несколько этапов. После заполнения каждой трети каркаса желательно укладывать горизонтальную фиксирующую решетку.
• После заполнения этого пространства производится окончательное закрепление граней конструкции, обеспечивающее их параллельность.
• Заполнение каркаса необходимо производить с учетом усадки камней.
• Последним этапом сборки является крепление верхней крышки каркаса, после чего, работы по возведению забора можно считать завершенными.

Процесс создания своими руками

Изготовить конструкцию габиона можно самостоятельно с начального этапа — плетения основы, или соединяя между собой элементы из готовых покупных сеток. Поскольку область применения габионов широка, разнообразные изделия требуют разного подхода в изготовлении. Ниже приведена краткая инструкция по изготовлению клумбы, или садового вазона из габиона. Такую конструкцию можно прикрепить на стену в саду или установить в цветнике.

Знаете ли вы? Первые, военные габионы, представляли собой лёгкие плетёные корзины, наполненные землёй, травой, листьями, корягами, и устанавливались в виде защитных «стен» вокруг орудий.

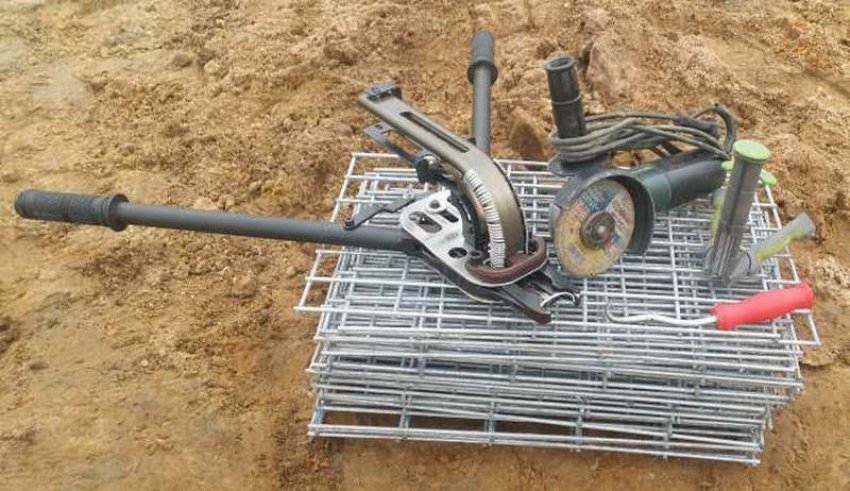

Для изготовления вам понадобится основная оцинкованная сетка толщиной 1,4 мм, вязальная проволока для сборки составных элементов конструкции в единое целое, С-образные скобы, перчатки, кусачки, плоскогубцы, любые камни диаметром больше, чем размер ячеек сетки, любимое растение.

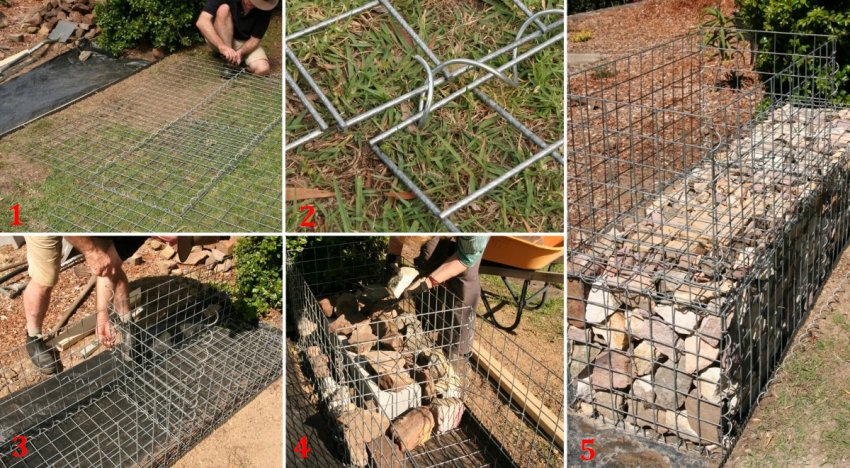

Порядок действий:

1. Вырежьте элементы из строительной сетки, которые будет формировать дно и бока габиона.
2. Соедините сетку по углам в нужную форму вязальной проволокой для создания внутренней полости заполнения.
3. Согнув провода, прикрепите нижнюю часть габиона, если вы задумали подвесную корзину.
4. Заполните пространство между двумя стенами камнями. Через каждые 5–7 см наполнения элементы сетки нужно скреплять С-образными перемычками, чтобы сетка не расходилась под весом камней.
5. Поместите цветочные горшки внутри габионной коробки, и они будут выглядеть очень декоративно.

При создании садовой клумбы дно у габиона отсутствует. На землю под конструкцию подстилают агроволокно, чтобы не прорастали сорняки, и не попадала грязь на наполнитель при поливе или дожде. Внутрь корзины устанавливают спаянный трубообразный тент, который наполняют почвой и высаживают там растение. Более массивные конструкции выполняются по такой же методике, только выбирается сетка с большим сечением проволоки, чтобы габион не терял форму под весом камней и обеспечивал устойчивость, прочность и надёжность изделию.

Габионы могут показаться немного грубыми, но их очарование зависит от того, чем и как их наполняют. Красочные камни, кусочки стекла, выложенные орнаменты или другие интересные идеи делают сад действительно привлекательным. Большим преимуществом габионов является экономичность и простота монтажа, а собранная конструкция прослужит долго.

Камни для габионов, их размеры и декоративность

Подбор камней для цветочного габиона начинается с их размеров. Естественно, их величина должна быть больше, чем размер одной клетки решетки. Характеристики каркаса определяются производителем. Для клумбы используют камни в виде

• колотого бута,
• крупного щебня,
• гладких окатышей.

Декоративность габиона зависит от породы камней В продаже предлагается такой ассортимент.

Название породы	Характеристика
Гранит	Один из прочных и долговечных видов. В окраске преобладают серые цвета. Оттенок колеблется от белесого тона до почти черного. Розово цветные отличается вкраплениями.
Порфирит	Относится к магматическим породам неоднородной структуры. Окраска бывает темно – серой, бурой, зеленоватой.
Песчаник	Достаточно твердая порода, но уступает граниту, эффектна своей искристостью. Цветовая гамма – желтовато – золотистая.
Кварцит	Особенности породы видны из названия, в основе лежит кварц. Разнообразие оттенков определяется белый, серый, красноватый цвет. Окраска неоднородна. Стоит дорого, потому что сложно обрабатывается.
Кристаллические сланцы	Выделяются полосатой текстурой. На сколах явно прослеживаются равномерные чередования белого и серого цветов.
Известняк	Непрочная порода, которая разрушается от дождя и ветра. Вот почему актуально использовать в габионах камни максимально крупных размеров. В основе известняка лежит кальций, который при вымывании подщелачивает почву. Это тот самый случай, когда камни влияют на подбор растений в цветниках. С известняком можно высаживать только те цветы, которым нужна кислотность почвы рН – 7 и выше

Общая красота клумбы зависит от окраски камней. Предпочтительней подбирать одноцветные породы. Тогда ассортимент растений может быть ярким и пестрым. Когда камни разномастные, то, однозначно растения должны быть одного вида.

Что такое габион и для чего он нужен

Слово «габион» французского происхождения и дословно переводится как «большая клетка». Так называют металлические сетки, которые выполняются из крученой проволоки. Обычно форма габиона действительно напоминает клетку, хотя можно сделать и более фигурные варианты, которыми можно оригинально украсить дизайн своего участка. В сетки засыпаются различные камни, которые и создают привлекательный, аккуратный вид забору.

В отечественной терминологии в соответствии с ГОСТ Р 51285-99 габионы еще называют габионными сетчатыми изделиями (ГСИ). Требования нормативных документов предполагают использование металлических ячеек, которые представляют собой правильный шестигранник. Однако в ландшафтном дизайне можно использовать совершенно разные варианты, поскольку ГОСТ содержит предписания к использованию изделий в хозяйственной сфере.

Применяются габионы в разных сферах:

в дизайне участка – в качестве огораживания территории и фигур;

защите прибрежной полосы от размыва водой в период половодья;

укрепление опор мостов и прочих инженерных конструкций для защиты их от размывания талыми, осадочными или грунтовыми водами;

в военных целях габионы начали применяться еще в 18 веке – с их помощью защищали орудийные батареи от пуль, шрапнели; в этом качества ГСИ применяются до сих пор в локальных войнах.

Таким образом, если изначально габионы использовались в чисто практичных, защитных целях, то теперь они становятся одним из современных средств дизайна.

Какие преимущества дают габионы

Причина популярности габионов заключается в тех преимуществах, которые они дают в сравнении с другими каменными изделиями:

1. Габионы стоят намного дешевле, чем монолитные каменные плиты и доставить их до нужного места гораздо проще.
2. С габионами проще работать, чем с плитой.
3. Габионы позволяют проявить намного больше творческой фантазии, поскольку каменная плита имеет заранее заготовленную форму, а сетку можно соорудить любого размера и вида, приспособив конкретно под свой участок.
4. Благодаря тому, что металлические сетки гнутся очень хорошо, то габион естественным образом примет форму поверхности, на которую он поставлен. В результате даже в период половодья, дождливый сезон конструкция будет стоять довольно устойчиво без дополнительных опор.
5. Сам по себе габион очень долговечен: от влаги и перепады температур камни и металл практически не портятся. К тому же специальную дренажную систему для отвода воды делать нет необходимости – в итоге во время монтажа экономится время и деньги.
6. По уходу подобные конструкции также нетребовательны – достаточно просто следить за внешней чистотой.
7. Габионы, использующиеся в качестве ограждения, хорошо поглощают шум и удерживают пыль с дороги, которая оседает на неровной, рельефной поверхности камней.
8. Габионы могут хорошо укрепить грунт на участке, если выложить конструкции по его периметру – камни более надежно, чем текстильное волокно, песок и прочий дренаж защищают от размыва.
9. Наконец, ограждение, опора или фигура из габиона – это действительно безопасное изделие с точки зрения экологичности: камень и металл не создают никакой угрозы здоровью и не загрязняют участок.

Таким образом, габионы – это металлические сетки, которые наполняются камнями (бывает, что и другими подручными материалами). Собрать габионы можно своими руками – пошаговые инструкции достаточно просты.

Единственным минусом этих изделий является их достаточно большой вес. Если небольшие габионы можно убрать и вручную, то для более капитальных вариантов нужно тщательно продумывать место размещения – перемещать их без повреждения сетки практически невозможно.

Использование габионов в ландшафтном дизайне

Особую привлекательность этим фактурным конструкциям придают природные материалы, которыми заполняют сетчатые короба габионов. Помимо натурального камня, речной гальки и щебня в качестве наполнителя остроумные дизайнеры используют спилы деревянного кругляка, обрезки труб, кирпич, плиты песчаника, брусчатку и даже стеклянные бутылки.

Однако заметим, что подобный «фарш» годится для начинки декоративных сооружений, скажем, зонирующих перегородок, хозпостроек  или садовой мебели. Для серьезной подпорной стенки лучше применять камни твердых вулканических пород.

Для того чтобы сетчатые конструкции держали форму и не деформировались под давлением камня, их укрепляют поперечными армопанелями (диафрагмами) или используют проволочные расчалки, придающие каркасу достаточную жесткость.

С целью экономии основного материала некоторые умельцы предлагают помещать вглубь короба мешки из геотекстиля, заполненные песком, а оставшееся пространство заполнять декоративным камнем. При больших объемах работ этот дельный совет можно со спокойной совестью взять на вооружение.

Интересное дизайнерское решение представляют собой габионные конструкции из эрклеза (цветного бутового стекла). Сетчатый каркас может быть, как полностью заполнен стеклянными камнями, так и частично в виде прослойки или фактурных вставок. Дополнительный эффект таким сооружениям придает подсветка.

Возведение функциональных заборов и всевозможных перегородок, предназначенных для оформления палисадника или зонирования участка – самый простой и достаточно бюджетный способ преобразить окружающее пространство.

Дикий камень или крупная одноцветная галька в строгих геометрических конструкциях великолепно смотрится на фоне зеленой глади газона и декоративных кустарников.

А если верхнюю часть габиона заполнить грунтом и высадить там вьющиеся растения, он вскоре превратится в стильную живую изгородь.

В строительстве ограждений можно применять и коробчатые, и цилиндрические габионы, компонуя их по своему усмотрению. Сетчатые конструкции круглого сечения подходят для возведения опорных колонн, которые годятся не только для установки заборов различной высоты, но и для создания малых архитектурных форм на приусадебном участке: веранд, беседок, пергол и открытых площадок под навесом.

Габионы в ландшафтном дизайне используются не только в качестве строительного материала, но и как дополнительные декоративные элементы для оформления высоких грядок, спиралевидных цветников, всевозможных бордюров, скамеек, ступеней и разнообразной садовой мебели.

Все это можно сделать своими руками, например простые и фактурные кашпо для растений прямоугольной или цилиндрической формы из рулонной металлической сетки.

В продаже можно также найти готовые сетчатые конструкции из сварной оцинкованной проволоки самых различных форм – шарообразных, конических, пирамидальных и даже в форме симпатичных зверушек, которые станут замечательным украшением сада.

Еще одна замечательная идея по использованию габионных конструкций на приусадебных участках – это всевозможные камины, жаровни и печи-мангалы. Из серии – недорого, надежно и практично, впрочем, и с эстетической стороной вопроса здесь полный порядок.

Остается лишь выбрать подходящий проект, привязать его к месту и с воодушевлением взяться за работу. Создавая такую функциональную и потрясающую воображение красоту, можно убить сразу двух зайцев.

Разграничить с помощью каменной перегородки зону для приема гостей от остального пространства, и создать уютный уголок отдыха в стиле барбекю.

Как видите, габионы – не просто надежные утилитарные сооружения. Они прекрасно вписываются в окружающий ландшафт и создают особую атмосферу для тех, кто способен увидеть прекрасное в самых простых и обыденных вещах!

Желаем вам весеннего настроения, творческих успехов и – до новых встреч!

Татьяна Соболева
