Удобная чердачная лестница своими руками: чертежи и 4 вида

Какие требования предъявляются к сооружению?

Если вам необходима чердачная лестница, своими руками ее сконструировать может даже любитель. Однако при этом нужно соблюдать определенные требования:

1

Особое внимание следует уделять безопасности изделия. То есть все крепления должны быть надежными, а материалы изготовления прочными

А еще лестница не должна заграждать проход.

2. Учтите, что функциональность главнее внешней красоты. Хотя и это не последняя деталь. Например, вам должно быть удобно подниматься по ступенькам. Конструкцию следует выбирать с учетом всех живущих в доме членов семьи, которые ею будут пользоваться.

3. Лучше, если лестница буде оснащена перилами, поручнями и накладками, которые будут препятствовать скольжению.

4. Конструкция обязана отвечать требованиям пожарной безопасности, особенно деревянная.

5. Учтите грузоподъемность изделия. Оптимальный показатель равняется 260 кг.

Чердачная лестница (своими руками смастерить ее достаточно просто) должна в полной мере отвечать указанным требованиям. Этими вы сохраните свое здоровье, пространство и деньги.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.

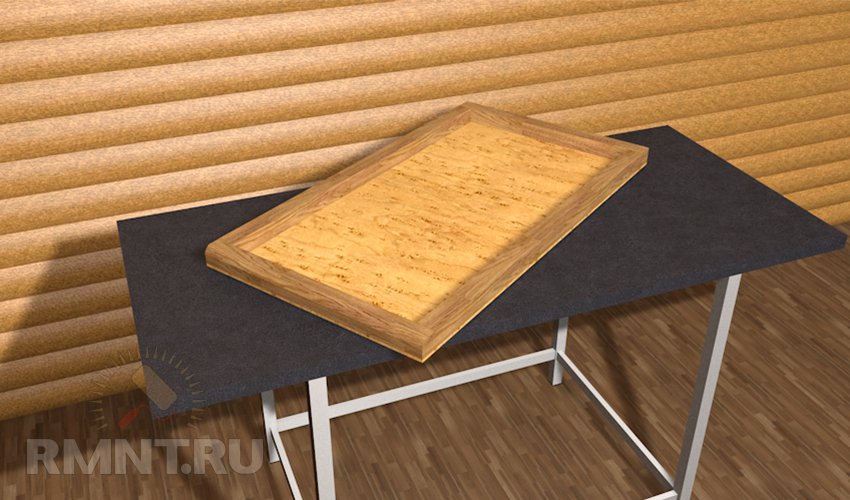

2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап — крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций. одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Стандартная складная лестница-трансформер

Складные лестницы могут быть выполнены из дерева и металла (алюминий). Сочетание этих материалов даёт наилучшие результаты. Для деревянных моделей нужно использовать массивную древесину. Толщина должна составлять не менее 2 см. Дерево не следует использовать, когда складная лестница слишком часто эксплуатируется, потому что это приводит к быстрому износу. В этом случае лучшим вариантом является изделие из металла.

Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.

Основными требованиями к таким приспособлениям являются их компактные размеры и высокая прочность. Кроме того, эстетика модели важна — хороший лестничный трансформатор должен сливаться с потолком.

Стандартные размеры лестниц:

• Ширина. Оптимальная стандартная ширина составляет около 65 см;
• Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
• Количество шагов. Обычно это 14 или 15;
• Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
• Толщина ступеней составляет от 18 до 22 мм;
• Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
• Складная модель должна выдерживать вес не менее 150 кг;
• Шаги должны быть параллельны полу и не скользить.

При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься. Если размеры люка велики, возможны большие потери тепла. Поскольку чердак является неотапливаемой комнатой, необходимо обеспечить хороший тепловой и паровой барьер.

Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии. Складная модель должна быть прочной и надёжной

Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение

Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение.

Лестница из дерева на тетивах

Раскладная секционная

Сделаем лестницу из дерева. Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции:

1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.
2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.
6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
7. Далее при необходимости устанавливают ручки, защелку и доводчики.
8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

• для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы может быть легко подстроена под высоту вашего помещения;
• замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
• профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
• компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить:

1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей:

1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.

2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

   У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

   Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.





















3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
4. Зазоры заполняют утеплителем, например, минеральной ватой.
5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.
8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

Варианты отделки

Обычно стальные и алюминиевые конструкции при соприкосновении в зимнее время очень холодные, если крепятся к металлическому люку. Алюминий необязательно окрашивать, но все же дважды обработанная поверхность будет намного теплее. Больше всего в утеплении нуждаются стальные поручни, если они предусмотрены.

Расстояние между ступенями определяется стандартом, учитывая среднюю длину человеческого шага, обычно оно составляет чуть более 19 см.

Стационарную деревянную конструкцию можно вскрыть морилкой и лаком, или же выкрасить в подходящий цвет акриловой эмалью по грунтовке.

Подготовка к установке люка важная информация и полезные советы

Есть два способа установок для попадания в чердачное помещение – внутренний и внешний. При внешнем снаружи под крышей проделывается отверстие, подготавливается дверь и устанавливается дополнительная лестница.

Такой способ лучше тем, что потолок в помещении останется цельным, а в доме не будет разводиться грязь при использовании чердака как склада.

Второй способ более удобный и простой – в потолке проделывается прямоугольное отверстие под нужные размеры, и в него монтируется люк со встроенной выдвижной лестницей.

Такие люки можно как купить готовыми, так и сделать самостоятельно.

Как при монтаже купленного люка, так и сделанного своими руками, необходимо учитывать несколько полезных моментов:

• место расположения люка должно быть там, где его крышка будет свободно, без помех открываться;
• для выдвижной лестницы должно быть пустое пространство снизу;
• место проема выбирается так, чтобы во время подъема не ударяться головой о несущие элементы конструкции крыши;
• в чердачном помещении нужно обязательно сделать теплоизоляцию, если таковой еще нет;
• сделанный проем необходимо конструктивно усилить: если потолок деревянный – с помощью брусьев из дерева, если железобетонный – с помощью металлических уголков.

Люк в потолке должен обладать следующими свойствами:

• дизайн люка лучше выбирать так, чтобы он гармонировал с интерьером помещения;
• конструкцию необходимо делать прочной и удобной;
• крышка утепляется так же, как и весь потолок;
• для комфортного использования конструкция оснащается всей необходимой фурнитурой;
• подбирать подходящие размеры для проноса крупногабаритных вещей.

Люк изготавливают из различных материалов, самые популярные из них – дерево, металл и пластик.

Выбор материала, из которого будет сделан механизм, зависит от интерьера помещения, условий эксплуатации и типа конструкции самого устройства.

В зависимости от плоскости установки чердачный люк бывает трех видов: горизонтальный, вертикальный и угловой.

Горизонтальный способ установки подразумевает установку в плоскости потолка. Люк вертикальной установки хорош тем, что потолочное перекрытие никак не пострадает.

Для этого во фронтальной части чердака проделывается люк с удобной входной дверцей. Угловой тип используется, если кровля имеет угол наклона. Такие люки используются в основном на мансардах.

Какой инструмент понадобится?

Чердачная лестница своими руками (чертеж вы можете нарисовать самостоятельно или найти готовый рисунок) конструируется при помощи специального инструмента. Например, вам нужно взять:

1. Ножовку или лобзик.

2. Монтажную пену.

3. Гаечные разводные ключи.

4. Угломер и рулетку.

6. Шурупы, саморезы, болты и гайки.

7. Фрезерный и точильный станок.

8. Аппарат для шлифования дерева.

9. Сварку (при необходимости).

Складные чердачные лестницы своими руками надобно делать только после того, как вы определились с типом сооружения. Этот набор инструментов является основным. Поэтому вам могут понадобиться дополнительные станки.

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

https://youtube.com/watch?v=Y9IV_U5zJ0I

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Выбор материалов и инструментов

Для строительства лестницы своими руками потребуются следующие материалы и инструменты:

• деревянные бруски;
• деревянные доски;
• шарниры;
• набор шурупов;
• отвертки;
• ножовка по дереву;
• рулетка;
• гаечные ключи;
• угломер;
• монтажная пена;
• анкерные болты;
• карточные петли.

Схема проектирования люка.

Если вы будете строить деревянную конструкцию, работайте с неокрашенным деревом, чтобы вы могли покрасить ее в цвет, подходящий к общему интерьеру дома. Чердачные лестницы в основном изготавливают из сосны. Деревянную конструкцию соорудить легче, чем металлическую, требующую специальной обработки, выполнить которую в домашних условиях достаточно сложно. Если вы все же решили строить металлическую лестницу, работать следует с оцинкованными покрытиями, защищенными от возникновения и распространения коррозии. Такие конструкции достаточно прочны и компактны, ведь они имеют тонкие несущие элементы. Для предотвращения трения используются пластиковые детали.

После того, как будут произведены все замеры и составлены чертежи, необходимо составить смету требуемых материалов. Это поможет провести работы максимально рационально, не растрачивая время и силы на бесполезные действия. Заранее подготовьте и весь необходимый инструмент. Стандартные лестничные пролеты собирают из основания и ступеней. Основанием служат боковые и вертикальные балки, поддерживающие всю конструкцию. От их прочности зависит величина допустимых нагрузок на лестничный пролет. Для изготовления основания можно использовать деревянные брусья.

Порядок работы

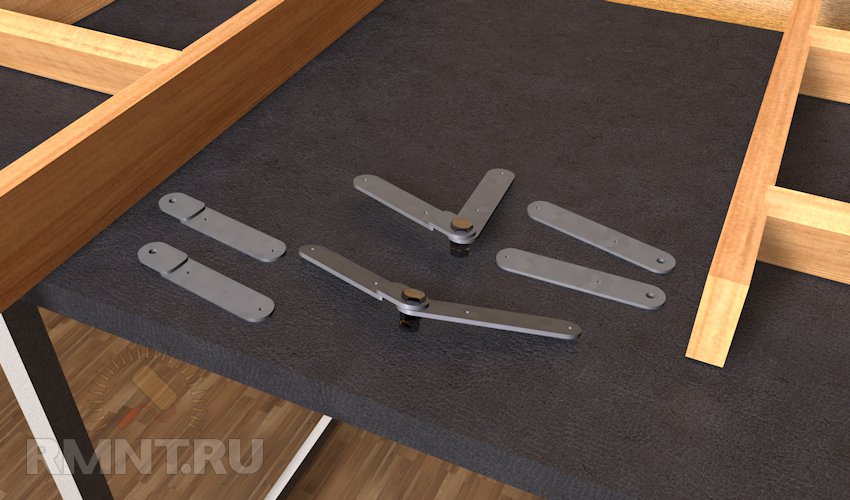

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

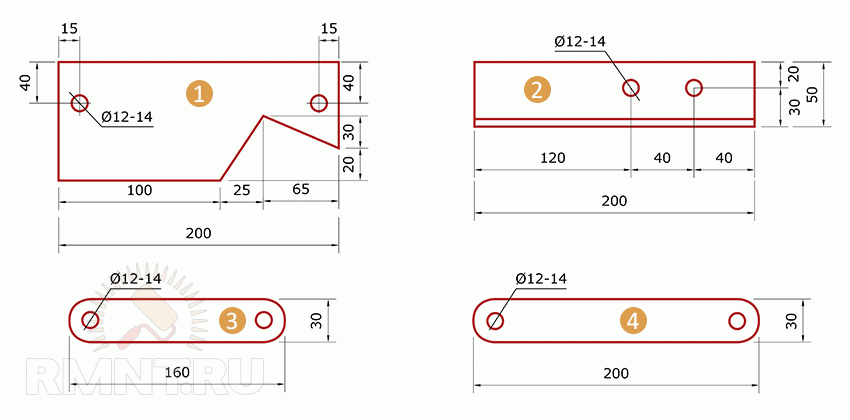

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

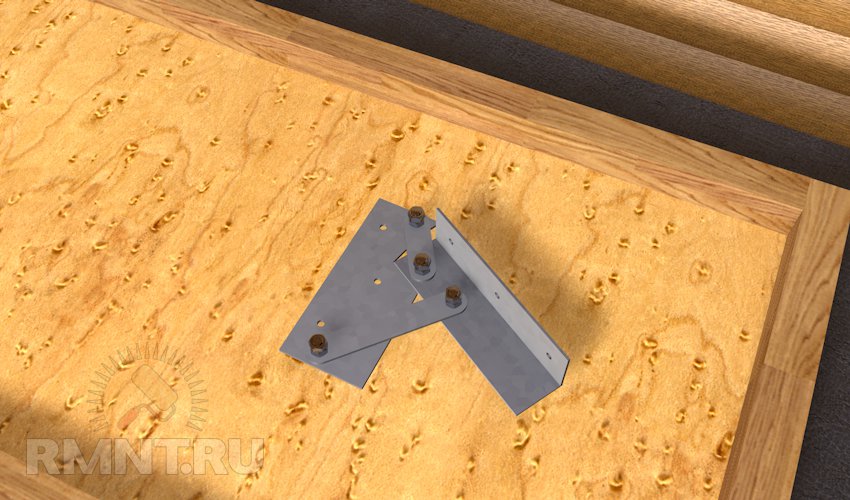

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

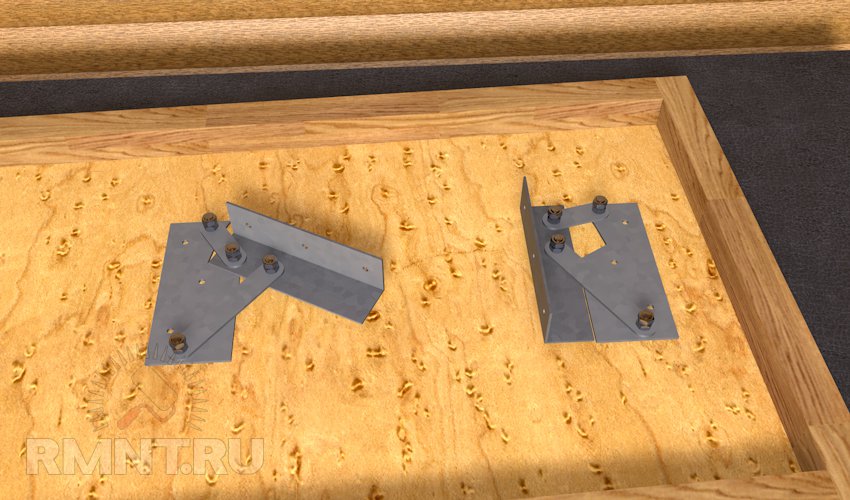

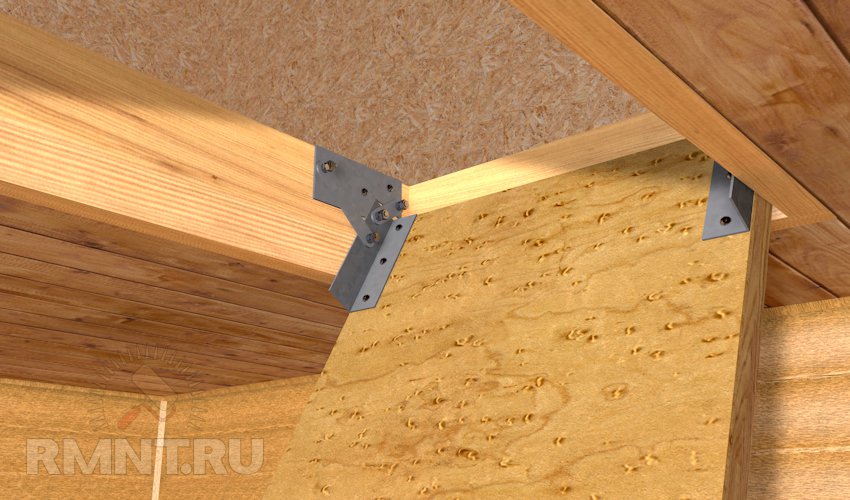

Итак, оба узла готовы. Далее нужно закрепить механизмы на крышке, а крышку вставить в готовый проём. Если высоты балки недостаточно, нарастите её.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

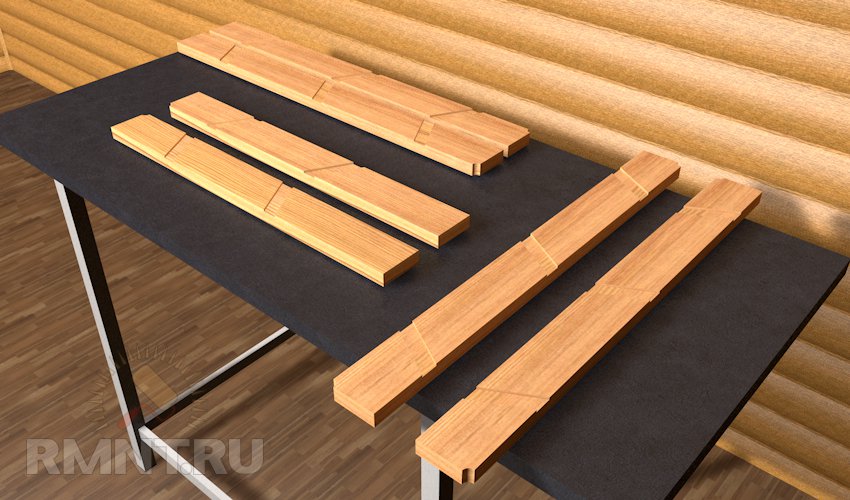

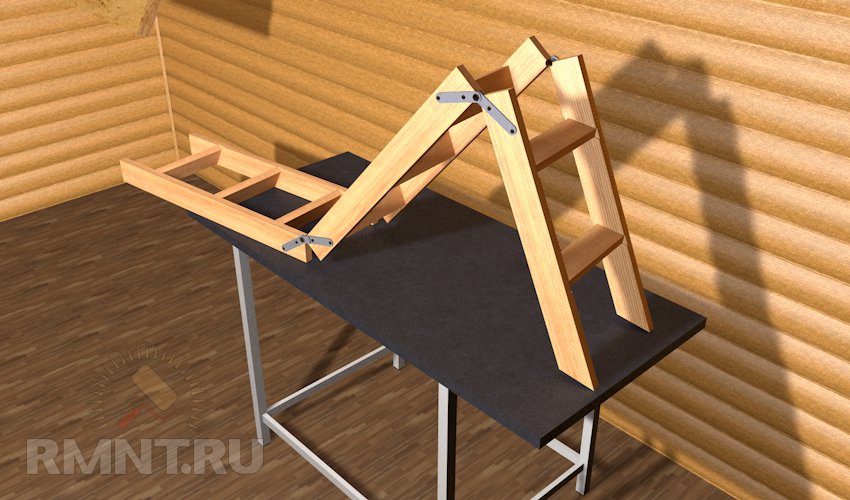

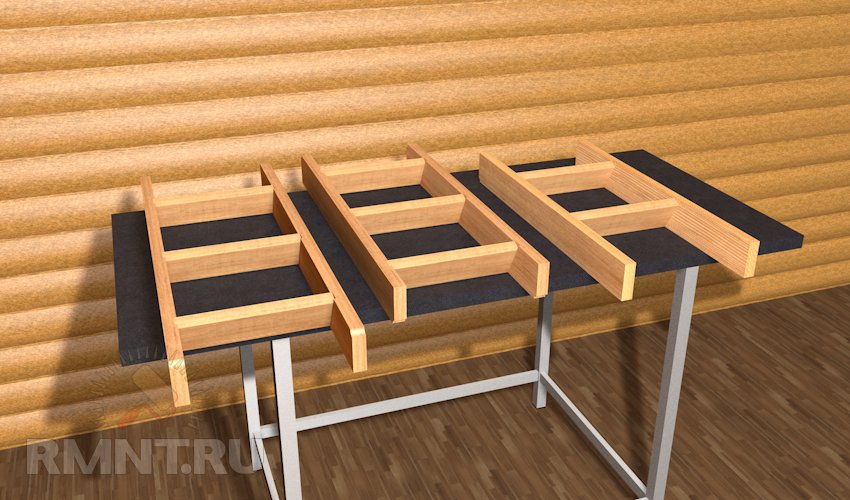

Изготовление секций

Расчёт длины каждой секции:

• 1-я — длина проёма минус 10%
• 2-я — длина первой минус 10%
• 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

• 1-я — 1080 мм
• 2-я — 972 мм
• 3-я — 448 мм

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

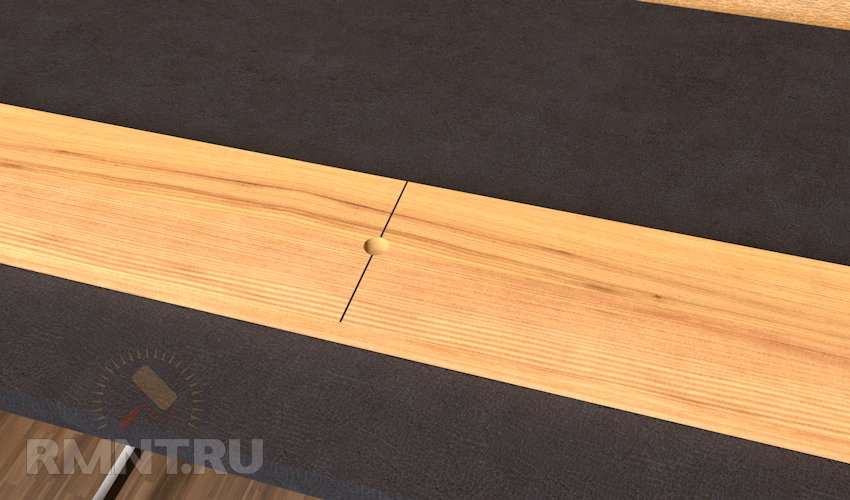

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке. На стыках секций сверлим отверстия Ø 25 — зеркально через одно

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Далее доску следует порезать на отдельные тетивы по разметке секций. Отверстия обработать напильником или фрезером. Вырезать ступени.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

1. Дополнительные шарниры для устранения люфта.
2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
3. Замок-фиксатор.
4. Поручни.
5. Использовать декоративную отделку и дополнительное утепление.

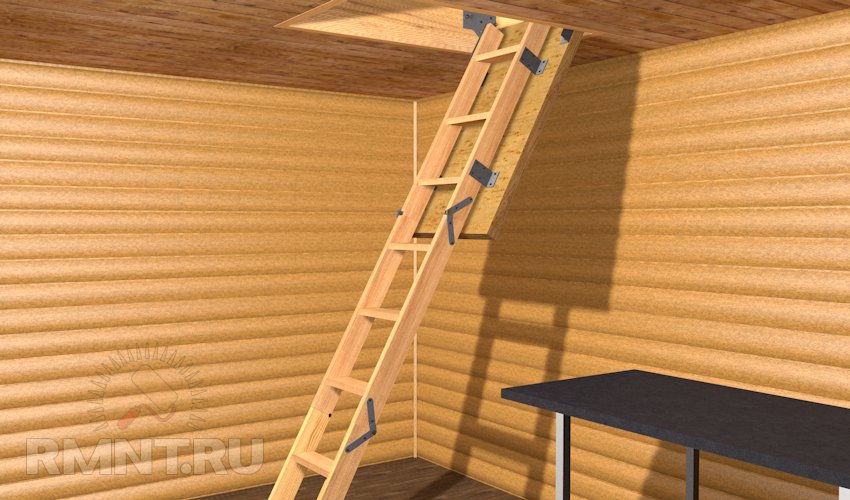

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80–150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

Виталий Долбинов, рмнт.ру

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидная чердачная лестница схожая с конструкцией складных.

1. Откидываться может вся конструкция.
2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка.

Изготовление откидной чердачной лестницы.

Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

Удобная чердачная лестница своими руками: чертежи и 4 вида

Изготовить чердачную лестницу своими руками несложно, если заранее продумать ее конструкцию и правильно подобрать материалы для работы

Оптимальным вариантом подняться на чердак без риска для здоровья является специальная лестница, которую не сложно соорудить собственными руками. Чердачная лестница уместна, как в самом помещении, так и за его пределами, то есть с улицы

Лестницей внутри дома пользоваться удобнее, ведь в этом случае не важно, какая погода за окном. Есть лестницы для не очень высоких домов

Покупая лестницу, необходимо уточнять максимальную нагрузку, которую она способна будет выдерживать в процессе эксплуатации, а также её габариты и длину помещения от потолка до пола.

Почему лучше сделать лестницу самому?

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров

А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей. А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться

И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Лестница-трансформер складная

Преимущественно, лестница-трансформер производится из металла или дерева. Если эти два материала скомбинировать, то результат будет очень даже достойным. Например, марш лестницы делается из дерева, а важные узлы из металла: крепление, механизм и пружины. Дерево будет облегчать все сооружение, а металл добавлять прочность. Для изготовления деревянных элементов лучше применять твердые породы древесины.

В некоторых ситуациях можно применять пластиковую фурнитуру. В процессе трансформации пластмасса нивелирует трение. По методу открывания раскладные лестницы бывают ручные и автоматические. Для легкого ручного открывания к лестнице прикрепляется груз.

Выводы

Инструкция по установке люка с лестницей на чердак делится на три больших составляющих. Первая практически не зависит от выбранной модели люка и заключается в создании отверстия в потолке (или полу, кто, откуда смотрит).

Вторая, же, и третья – установка люка и монтаж лестницы, наоборот, во многом зависят от модели. Поэтому будьте внимательны и ознакомьтесь с алгоритмом установки и его сложностью ещё до приобретения люка.

На фото завершённая конструкция продуманного до мелочей варианта, возможно, цена его и покажется несоразмерной, но качество стоит того

Видео в этой статье поможет вам нагляднее разобраться во всех нюансах приобретения и установки люков на чердак.
