Для чего нужен бытовой жироуловитель

Принцип работы жироуловителя

Любой прибор такого рода включает в себя следующие конструктивные элементы:

• Первый отсек – в нем оседают тяжелые частицы, находящиеся в сточных водах;
• Второй, третий и проч. (все зависит от конкретной модели), в них собирается жир, а также другие сторонние примеси;
• Датчик – он следит за степенью накопления и устанавливается по требованию покупателя; контролирует размеры жировой пленочки на поверхности и, если та приближается к критической, сигнализирует о необходимости очистки;
• Выходной патрубок – он сопрягает жироуловитель под мойку и общую канализационную сеть;
• Входной патрубок.

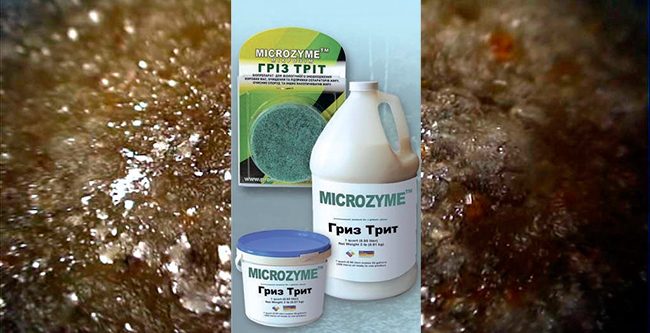

При эксплуатации прибора вы можете добавлять особые ферменты, способствующие расщеплению жира. Благодаря этому частота внутренних чисток «ловушки» заметно сокращается.

Устройство жироуловителя и принцип работы

В бытовых стоках с кухонной раковиной содержится большое количество жира, который может оседать на внутренних стенках канализационных труб. Со временем нарост увеличивается и становится причиной засорения трубы и неприятного запаха от процесса разложения органических соединений. В некоторых случаях застаревшие жировые отложения не поддаются прочистке механическим способом, и единственным решением в такой ситуации остается демонтаж канализации. При установке жироуловителя в частном доме проблема засорения жировыми отложениями теряет свою актуальность.

Рассматривая оборудование, можно выделить следующие элементы конструкции:

• Корпус прямоугольной формы, имеющий впускное и выпускное отверстие с противоположных сторон.
• Перегородки, замедляющие движение воды и препятствующие попаданию жирных и твердых частиц в трубы канализационной системы.
• Крышка с прорезиненной прокладкой для более плотного закрывания и предотвращения попадания в помещение неприятного запаха.
• Короткое колено входной трубы.
• Выпускная труба в виде тройника, имеющего открытые отверстия со всех сторон. Длинная часть трубы опущена на дно корпуса, короткая часть заканчивается под крышкой.
• Вентиляционное отверстие.

Конструкция определяет принцип работы жироуловителя под мойку. Из мойки вода поступает в приемную камеру, при этом входное отверстие может располагаться на верхней или боковой стенке жироуловителя. Далее могут идти одна или две перегородки, которые отделяют приемную камеру от основного корпуса. Из школьного курса всем известно, что вода и жир имеют разную плотность, поэтому жир поднимается вверх, где постепенно накапливается.

За перегородками образуется дополнительная камера, в нижней части которой расположено выходное отверстие для вывода очищенной воды в канализацию.

Жироуловители для обработки большого объёма сточных вод

Производительность не менее 2 м³/ч, внушительные габариты и обязательное присутствие электроники (от датчиков, до блоков управления) отличает промышленные агрегаты. Модели для внутреннего или наружного размещения подключаются к канализации, для того чтобы предупредить засорение городской канализации и обеспечить очистку сточных вод в автономных системах.

КС-Ж-2В

КС-Ж – линейка энергонезависимых жироловок колодезного типа. Разработана для очистки промышленного стока перед сбросом в общегородскую канализацию. «2В» – вертикальная компоновка устройства. Устанавливается в грунт, вычищается через люк.

Преимущества «младшей» модели линейки КС-Ж – производительность и рабочий объем устройства. Благодаря которым эффективно обрабатывается поток до 300 литров в минуту. Минимальный межсервисный интервал устройства – полгода.

Из минусов – потребуются постоянные вложения: за расчёт – проектировщику, за подготовку места и монтаж прибора – профильным мастерам, за очистку – профессионалу-ассенизатору. Для контроля текущего уровня жира лучше всего использовать настраиваемый датчик, который предлагается производителем в качестве опции. Технические характеристики КС-Ж-2В

Характеристика	Значение
Производительность, м³/ч	7.2
Пиковый сброс, л/мин	300
Габариты (высота/диаметр), мм	1300/800
Электрооборудование	Энергонезависимый, опционально монтируются датчики плотности среды.
Страна-производитель	Россия

Промышленные КС-Ж в видео от производителя:

ACO Lipator

Автономное, энергозависимое оборудование ACO Lipator в корпусе из нержавеющей стали. Герметичный Lipator рассчитан для непрерывной работы в условиях производственных и перерабатывающих цехов, ресторанов и камбузов на судах. Подходит для пищеблоков заведений, размещённых на высоких этажах или подземных уровнях зданий – там, где запрещено отведение неочищенных сточных вод, или нет возможности организовать подъездной путь ассенизаторской машине.

Ключевое преимущество – выделяемые из сточных вод жир и шлам откачиваются в 60-литровые ёмкости, в которых и передаются на утилизацию. Конструкция прибора разборная, поэтому сложностей не возникает ни с доставкой, ни с монтажом.Единственный минус такого оборудования – высокая стоимость.

Обращаем ваше внимание на то, что компания ACO предлагает Lipator в двух конфигурациях: с автоматическим или ручным оборудованием для откачки жира и шлама Технические характеристики ACO Lipator

Характеристика	Значение
Производительность, м³/ч	72
Пиковый сброс, л/мин	2080
Вес, кг	640
Габариты (диаметр Х высота), мм	1830х600
Высота патрубка (подводящий/отводящий), мм	1900х1830
Электрооборудование	Электропривод мешалки (230 В)
Страна-производитель	Германия

Схема автономной работы ACO Lipator:

Виды жироуловителей

Устройства для удаления жира из канализационных стоков бывают бытовыми и промышленными.

• бытовые модели предназначены для установки в квартирах и загородных домах, столовых и ресторанах и кафе и буфетах;
• промышленные агрегаты устанавливаются на перерабатывающих предприятиях, пищевых производствах, станциях технического обслуживания.

Отличия бытовых жироулавливающих сепараторов от промышленных установок — в габаритах и объемах перерабатываемых сточных вод.

Рисунок 3. Промышленный кессонный жироотделитель — подземный.

Кроме того, жироуловители различаются:

По способу очистки

Обезжиривание стоков может выполняться механическим, биологическим или химическим способом:

• Механический — самый распространенный вариант. Действует по принципу гравитации, когда более легкие частицы жира и мусора всплывают и собираются в верхней части отстойника.
• Биологический — очистка происходит под действием микроорганизмов, преобразующих скопившийся жир в нейтральный осадок.
• Химический — жиры расщепляются с помощью химических реагентов.

По месту установки

Выбор места для размещения оборудования зависит от его габаритов, количества подключаемых источников слива и наличия места для обслуживания агрегата:

Бытовые устройства устанавливаются непосредственно под мойкой. При этом следует выполнить уклон в сторону жироловки, для беспрепятственного отвода воды.

При невозможности монтажа прибора под мойкой, его располагают рядом, но не далее 5 метров от места слива воды, с соблюдением необходимого уклона.

Модели большой производительности могут устанавливаться в смежном с мойкой помещении, или подвале. Такой вариант подходит, если к жироуловителю подключены последовательно несколько моек, имеющих слив в один канализационный коллектор.

Промышленные жироловки устанавливаются на предприятиях с большим объемом стоков. Они могут иметь вертикальное или горизонтальное исполнение, размещаться в подсобных помещениях, подвалах или под землей.

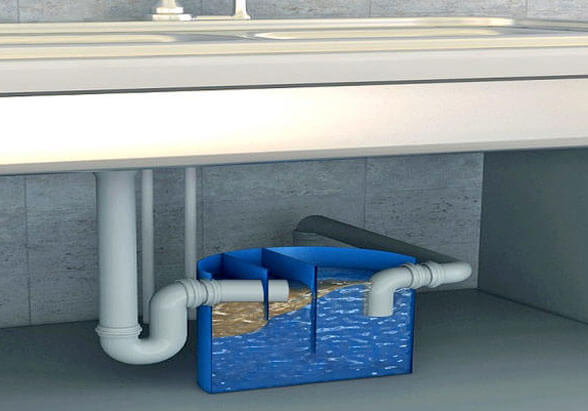

Размещение оборудования под мойкой.

По материалам

Прочность, надежность и долговечность агрегата зависит от материала корпуса:

• Пластиковые приборы дешевые и легкие, но недолговечные. Предназначены для бытового использования. Материал боится ударов, со временем становится хрупким и может дать течь.
• Стеклопластиковые устройства подходят для установки в квартирах и частных домах, кафе и ресторанах. Материал легкий и прочный, не боится перепадов температур.
• Жироуловители из нержавейки отличаются высокой механической прочностью, долговечностью и большим весом.

Не боятся перепадов температур. Предназначены для использования на пищевых производствах и предприятиях общественного питания.

Сепараторы ACO.

Неспециализированные сведения

Засоры канализации в зданиях и квартирах не являются уникальностью. Обстоятельств этому существует довольно много, но одна из основных содержится в сливе стоков с громадным содержанием жира, который попадает в воду в следствии мытья посуды и изготовление пищи.

Жир оседает на стенках канализационных труб, что ведет к постепенному сужению прохода, пока труба полностью не забивается. Как несложно додуматься, дабы не допустить «обрастание» стенок труб жира именно и применяют жироулавливатели под мойку, каковые еще именуют сепараторами жира либо жироотделителями.

направляться подчернуть, что эти устройства в далеком прошлом уже употребляются на кухнях промышленного назначения, особенно в заведениях публичного питания. В бытовых же целях жироотделители стали применять сравнительно не так давно, но люди быстро оценили их пользу, в следствии чего они стали широко распространены.

Обратите внимание! Жироотделители особенно нужны для частных домов с автономной канализацией. Связано это с тем, что при наличии данного устройства в точке сбора, септики работают многократно действеннее

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

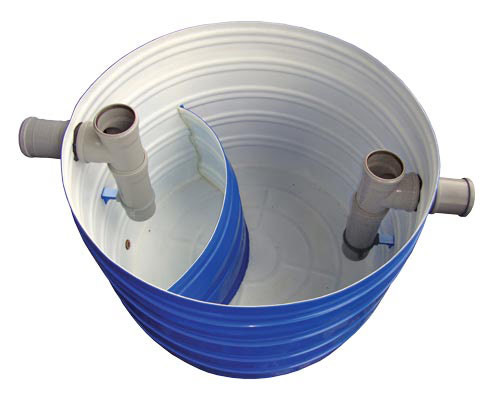

Подземная конструкция

Резервуар выполняет следующие функции:

• отделяет, собирает и удаляет масло и жир из стоков;
• защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
• предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
• обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
• повышает экономичность обслуживания системы канализации.

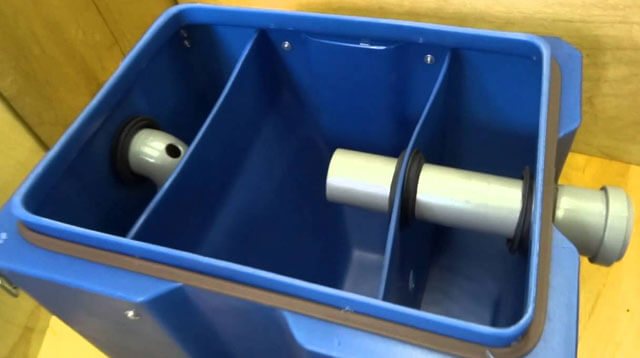

Пластиковый компактный вариант

К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

Сорбционный фильтр для стоков

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

• измерителем с блоком звукового сопровождения для контроля уровня жира;
• прибором для контроля уровня осадка;
• прибором для сигнализации о наполнении резервуара;
• автоматизированной системой сбора и отведения жира;
• автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

Принцип действия устройства

Что такое жироуловитель, его устройство и принцип работы

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

Конструкция жироуловителя

Обозначения:

• А – установленный на входе патрубок;
• В – перегородка, играет роль гасителя потока;
• С – первая сепарационная перегородка;
• D – сепарационная камера;
• Е – вторая сепарационная перегородка;
• F – отсек отстаивания;
• G – выходной распределительный отсек;
• H – патрубок для отвода очищенных стоков;
• I – уплотнитель, обеспечивающий герметичность конструкции;
• J – крышка резервуара.

Наиболее распространенный способ отделения жиров – механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Схема работы жироуловителя

Обозначения:

• А – подвод стоков в бак;
• В – осадок из тяжелых загрязнений;
• С – скопившийся на поверхности воды жир;
• D – сепарационные перегородки;
• Е – линия уровня воды;
• F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Это интересно: Устройство конструкции сливного бачка унитаза — принцип работы сливного механизма

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

• небольшой вес, что существенно упрощает монтаж и обслуживание;
• длительный срок эксплуатации (не менее 30 лет);
• безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

• длительный срок службы;
• высокие гигиенические свойства;
• презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его. Существует три варианта установки в доме:

Существует три варианта установки в доме:

• под раковиной или мойкой;
• в подвале;
• в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

• Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
• Устанавливаем сепаратор на выбранное место.
• Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
• Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
• Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
• Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Самодельный жироуловитель

Собрать очищающий модуль данного типа под мойку своими руками несложно. Главное знать, как он должен работать. Все остальное – чисто технические моменты. Но есть одна позиция, которую необходимо учитывать обязательно. Это объем емкости.

Чтобы вы поняли, о чем идет речь, необходимо привести пример расчета. В первую очередь надо определить производительность прибора. По сути, это величина, которая определяется умножением количества моек, для которых устанавливается жироуловитель, и скорость воды в водопроводе. Если агрегат устанавливается под одну мойку, то первая величина равна «1». Вторая позиция стандартная – 0,1 л/с. Умножая один на другой, то есть: 1х0,1=0,1. Это и есть производительность.

Во-вторых, определяется именно объем резервуара. Здесь другая формула: V=60 x t x N, где:

t – это время, за которое происходит отделения воды от жира, считается, что оно равно 6 минутам;

N – это производительность, которая была рассчитана выше.

Теперь подставляем значения в формулу: V= 60х6х0,1=36 л

Под это значение надо будет найти герметичную емкостью. Она может иметь разную форму, главное объем не меньше расчетного. Кстати, на фото ниже показан самодельный жироуловитель круглого сечения, изготовленного из металлической бочки. В нем всего лишь одна перегородка и небольшой первый отсек. Но этой конструкции хватает, чтобы удалить жир и масла из-под одной мойки на кухне. Единственное требование к нему – это герметично установленная крышка.

Необходимо отметить, что разнообразие самодельных жироуловителей огромно. Как показывает практика, здесь неважна форма изделия, здесь важен правильно организованный проход стоков через перегородки. Именно такой, как описан выше в статье.

Несколько слов о том, как правильно чистить прибор от накопившихся жировых загрязнений. Все достаточно просто.

• Необходимо снять крышку.
• Плавающие на поверхности воды в отсеках масляные накопления надо удалять любым не очень глубоким объемным предметом. Это может быть даже чашка. Главное – собрать загрязнения как можно больше.
• Все это собирается в ведро или тазик.
• После чего крышка устанавливается на место.

Шкаф, на который устанавливается раковина мойки, не всегда объемный. Поэтому можно столкнуться с трудностями в процессе чистки прибора. Но не стоит его отсоединять от мойки и канализации, лучше все проводить внутри шкафа. Это займет немного времени, поэтому стоит потерпеть.

Как правильно выбрать

Для определения оптимальной модели жироуловителя, подходящих для ваших условий, следует учесть ряд параметров:

1. Пиковый сброс, или массу стоков, проходящую через прибор за один раз. В домашних условиях этот объем не превышает 2 литра в секунду. Для предприятий общепита эту цифру следует определять расчетами.
2. Габариты свободного места под мойкой, с учетом беспрепятственного доступа для обслуживания устройства. Сверху должно быть место для открывания крышки бака, с боков — для присоединения труб.
3. Количество моек, подключенных к одному канализационному стоку и объем стоков при всех открытых кранах.
4. Диаметр канализационных труб, чтобы не пришлось использовать переходники.
5. Вид и характеристики стоков, возможность попадания в слив твердых отходов.

Какому материалу отдать предпочтение при выборе жироуловителя — зависит от условий эксплуатации, ваших предпочтений и финансовых возможностей.

Дешевле стоят приборы из пластика, но они хрупкие и могут дать течь. Агрегаты из нержавейки тяжелые, сложные в монтаже и дорогие по стоимости. Устройства из стеклопластика относятся к средней ценовой категории, не боятся коррозии, прочные, долговечные.

При открытой установке важное значение имеет внешний вид устройства. Более презентабельный внешний вид имеют модели из нержавейки

Выбирайте жироловки известных производителей. Требуйте на оборудование сертификаты качества.

Специальные средства

Сантехники для обеспечения высоких показателей работы сепаратора жира рекомендуют пользоваться специальными средствами. Биопрепараты служат для разложения сложных органических загрязнений на простые вещества. Результат достигается «Гриз Тритон». Если им пользоваться, то не придется разбирать сепаратор. В отсек следует положить таблетку, которая будет действовать там, на протяжении тридцати дней. Действующие вещества оперативно и эффективно справляются с ликвидацией жира.

Средство Frosch. В его составе находятся натуральные компоненты. Они результативно справляются с уничтожением жировых отложений в сепараторе. В промышленных и домашних целях с положительной стороны зарекомендовал себя биологический препарат Русский Богатырь №3.

Жироуловители: устройство и принцип работы

Установка жироуловителей на промышленных и пищевых объектах обусловлена наличием соответствующих санитарных норм и правил, но что касается использования в бытовых условиях, то так ли необходимо данное приспособление в доме? Для этого нужно разобраться в том, какое влияние оказывают жирные вещества на канализационную систему:

• При остывании жирные кислоты превращаются в хлопьеподобную массу, которая оседает на стенках труб и со временем приводит к их засорению, уменьшая проток воды. Со временем система становится полностью непроходимой и подлежит чистке (в худшем случае — ремонту).
• Жиры приводят к постепенному образованию едких веществ, имеющих стойкий зловонный запах.
• Со временем жировые отложения окисляются и разъедают изнутри канализационную систему, полностью приводя ее в негодность.

Устройство жироулавливателя

Как видим, использование жироуловителя вполне оправданно даже в домашних условиях. Рассмотрим вкратце устройство бытовой установки. Жироуловитель — полностью герметичная емкость со съемной крышкой, изготовленная из пищевого пластика и разделенная на несколько секций. К крайним из них подведены патрубки, которые врезаются в сточный трубопровод. Устанавливается под мойку.

Жироуловитель относят к септикам. Через него проходит вся использованная вода. Основной принцип работы установки заключается в разности плотностей воды и жира. Сначала стоки попадают через входной патрубок в емкость. Поскольку жир менее плотный, то его частицы всплывают на водной поверхности и благодаря установленным поперек перегородкам удаляются оттуда в специальный накопитель. Удалить накопившийся жир в бытовом жироуловителе можно лишь вручную.

Выбор для бытового использования

Прежде чем отправиться в магазин за приобретением оборудования, необходимо изучить место, где планируется его установка. Параметры этого участка позволят сократить количество вариантов при решении вопроса, как выбрать жироуловитель под мойку непосредственно в магазине или интернете (прочитайте: «Как выбрать жироуловитель для канализации – виды, различия, правила установки»).

В частности, речь идет о следующем:

• Размер внутреннего пространства под мойкой. Анализируя эти значения, необходимо учесть дополнительное расстояние до верхней панели шкафа для свободного снятия крышки, с обеих сторон от оборудования требуется место для присоединения входящей и выходящей трубы.
• Диаметр канализационной трубы, к которой будет выполняться непосредственное подключение оборудования. Отверстия жироуловителя должны иметь аналогичный диаметр, чтобы избежать приобретения дополнительных переходников.
• Количество подключаемых моек. Нужно знать для определения производительности оборудования.
• Характеристика сточной воды.
• Если в стоке будут присутствовать твердые частицы в большом количестве, то рекомендуется приобретать модель с несколькими перегородками.
• Канализационный стояк или фановая труба в непосредственной близости к месту установки оборудования. Это позволяет предотвратить срыв водяного затвора на сифоне.
• Возможность беспрепятственного обслуживания устройства, его отдельных элементов и уборки пространства после выполненных мероприятий.
• Материал, из которого изготовлен корпус. Чаще всего этот вопрос имеет актуальность для оборудования, расположенного на виду. В этом случае лучше приобрести жироуловитель для частного дома, корпус которого изготовлен из нержавеющей стали. Если оборудование планируется разместить в шкафу под мойкой, то вполне можно обойтись пластиковым изделием.
• Объем чаши мойки особенно важен, когда возникает необходимость сразу слить большое количество воды из мойки. В прилагаемой к устройству инструкции от производителя это значение указывается в качестве одной из характеристик.

Изучив все критерии выбора, можно смело отправляться в магазин за подходящим оборудованием.

Устройство жироуловителя и принцип работы

В бытовых стоках с кухонной раковиной содержится большое количество жира, который может оседать на внутренних стенках канализационных труб. Со временем нарост увеличивается и становится причиной засорения трубы и неприятного запаха от процесса разложения органических соединений. В некоторых случаях застаревшие жировые отложения не поддаются прочистке механическим способом, и единственным решением в такой ситуации остается демонтаж канализации. При установке жироуловителя в частном доме проблема засорения жировыми отложениями теряет свою актуальность.

Рассматривая оборудование, можно выделить следующие элементы конструкции:

• Корпус прямоугольной формы, имеющий впускное и выпускное отверстие с противоположных сторон.
• Перегородки, замедляющие движение воды и препятствующие попаданию жирных и твердых частиц в трубы канализационной системы.
• Крышка с прорезиненной прокладкой для более плотного закрывания и предотвращения попадания в помещение неприятного запаха.
• Короткое колено входной трубы.
• Выпускная труба в виде тройника, имеющего открытые отверстия со всех сторон. Длинная часть трубы опущена на дно корпуса, короткая часть заканчивается под крышкой.
• Вентиляционное отверстие.

Конструкция определяет принцип работы жироуловителя под мойку. Из мойки вода поступает в приемную камеру, при этом входное отверстие может располагаться на верхней или боковой стенке жироуловителя. Далее могут идти одна или две перегородки, которые отделяют приемную камеру от основного корпуса. Из школьного курса всем известно, что вода и жир имеют разную плотность, поэтому жир поднимается вверх, где постепенно накапливается.

За перегородками образуется дополнительная камера, в нижней части которой расположено выходное отверстие для вывода очищенной воды в канализацию.
