Зачем нужна буровая установка: 5 преимуществ

Назначение плавающих буровых платформ

Основная задача плавающих платформ – бурить и испытывать скважины для стационарных платформ, которые не имеют соответствующего оборудования для выполнения таких операций. Более большие добывающие платформы обычно имеют все необходимое оборудование, связанное с бурением. Основная цель всех стационарных платформ – это добыча углеводородов, а бурение нескольких скважин с помощью небольшой добывающей платформы может быть неэкономичным, поэтому в некоторых случаях дешевле арендовать буровую платформу, чем платить за оборудование, место на платформе и бригаду для бурения.

В течение эксплуатации скважины (см. Устьевое оборудование скважин) необходим ремонт скважины, который называется капитальным. Это может быть замена изношенного оборудования в НКТ, очистка скважины от песка, парафинов и минеральных отложений, изоляция обводненных горизонтов, перфорация, спускоподъемные работы, связанные с НКТ, и т.д. Для повышения производительности пласта могут использоваться кислотная обработка и гидроразрыв пласта. Некоторые из этих операция могут производиться с помощью канатов и тросов, койлтьюбинговых труб и буровой вышки, расположены на небольшой добывающей платформе или на специально нанятой буровой установке.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

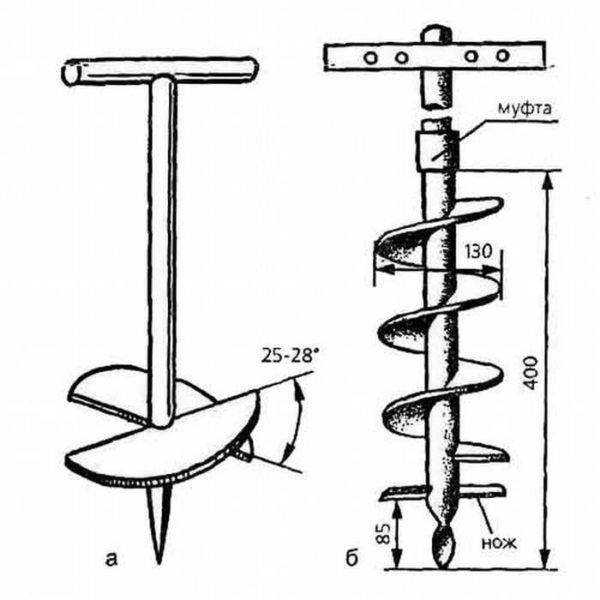

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Особенности мини буровых установок

Обычно, МГБУ состоят из буров стандартных диаметров. Управление такой техникой происходит посредством блока для регулирования нагрузки, а также включающего в себя разные режимы работы двигателя. Для подъёма штанги применяется лебёдка, дающая возможность выдерживать нагрузки до 4 тонн.

При этом бурильная техника способна работать не только вертикально, но и производить бурение под определённым углом.

Разные виды сооружения могут работать с помощью:

• Электричества;
• Дизельного топлива;
• Пневматического оборудования;
• Гидравлики.

Небольшие размеры позволяют использовать минимальные человеческие ресурсы и удобно транспортировать установку. Этим и объясняется популярность данного вида буровой техники.

Классификация буровых установок

Разведочное и эксплуатационное бурение на нефть и на газ в нашей стране в более чем половине случаев осуществляется с помощью буровых установок с дизельным приводом. Все это потому, что работы ведутся в тех районах, где электричества отсутствует в радиусе нескольких сотен километров. Дизельный приводы постоянно совершенствуются, растет их мощность и техническая составляющая. Но кроме основного бурового инструмента, энергии требуют и обслуживающее освещение, и такие агрегаты как компрессоры, центробежные насосы. Для этих целей каждая буровая установка комплектуется дизельной электростанцией на 100-200 кВт мощности. Обслуживают их специалисты по дизельный двигателям и электрики.

ЭПК установки, т.е. те, что питаются от электросети, имеет  ряд преимуществ перед дизельными аналогами. В первую очередь – это масса, которая на 20% меньше. Во-вторых – их обслуживание проще и экономически более выгодно. В-третьих – скорость бурения, она зачастую выше благодаря более высокому КПД у электродвигателей. А так же в их конструкции заметно меньше деталей, узлов и агрегатов, которые имеют свойство быстро изнашиваться в тяжелых условиях работы (в которых обычно и работает большинство наших буровых установок). Но по большому счету, отличие установок с электроприводом от дизельных заключается лишь в самом приводе и все.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Устройство установки

Основное преимущество малогабаритной буровой установки заключается в том, что ее можно использовать без найма специалистов. Установка, настройка и дальнейшая эксплуатация агрегата довольно просты, а потому справиться с этим может практически любой. Оборудование состоит из следующих основных элементов:

• Буровой ствол с подкладной вилкой. Эти две детали являются основными для установки приспособления. Из-за того, что это единственная опора установки, необходимо проводить монтаж только на ту местность, которая была предварительно хорошо утрамбована, чтобы бур не проседал.
• Далее имеется буровая насадка, которая является ключевым элементом, проводящим все бурильные работы.
• Дополнительным устройством выступает конический замок. Этот элемент предназначен для того, чтобы имелась возможность съема и смены буровой насадки, если того требует ситуация.
• В качестве направляющих механизмов используются боковые стоки, которые задают направление движения для бура.
• Малогабаритная буровая установка снабжена очень прочной лебедкой, которая отвечает за опускание бура на глубину.
• Сердцем оборудования является электрический двигатель, который преобразовывает кинетическую энергию во вращательное и поступательное движение бура.
• Пульт управления машиной оснащен всего двумя кнопками — включения/выключения. Имеется защита от влаги, а потому его можно ничем не накрывать, даже если он остался под открытым небом.

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

Производственная установка для бурения с электроприводом

Чтобы изготовить буровую установку с электрическим приводом самостоятельно, рекомендуется начинать с поиска рабочих материалов и инструмента:

• электрическая дрель со сверлами;
• отвертка;
• болгарка;
• сварочный аппарат;
• бур;
• стекло;
• редуктор;
• рамка.

Для подачи воды в скважину в постоянном режиме предусматривается подключение бурового агрегата к редуктору, выполняющему функцию электрического привода. Канал очищается с помощью Бейлера.

Производство буровой установки осуществляется следующим образом:

• Заготавливается отрезок трубы нужного размера.
• Делается клапан внизу снаряда.
• Приваривается сверху защитная сетка.
• Приваривается ручка или “ушки” для закрепления каната.
• Затачивается нижняя часть снаряда или приваривается несколько “зубов” из металлических отрезков или кусков толстой проволоки.
• Делается тренога из металлических труб.
• Устанавливается блок, лебедка и двигатель для поднятия снаряда из шахты.
• Привязывается канат к желонке и собирается конструкция.

Малогабаритная буровая установка является производительным оборудованием для разработки водоносного горизонта на частной территории. Конструкционно буровые установки просты и надежны. Однако, имеются существенные отличия между блоками с точки зрения стоимости, технических параметров и срока службы.

Виды бурения

Метод ударного бурения

Ударное бурение — это трудозатратный способ разработки скважины, к которому существуют особые требования:

• высокопрочный гибкий кабель для извлечения большого количества почвы;
• безопасность установки и деятельности;
• высокая производительность.

К основным преимуществам такого бурения относятся:

• длительная эксплуатация колодца;
• возможность расположения гидротехнических сооружений большого диаметра;
• предотвращение засорения воды сторонними добавками при разработке скважины;
• способность контролировать уровень водоносного горизонта;
• высокая эффективность работы в зимний период.

Недостатки также существуют:

• снижена скорость преодоления горных пород, если глубина строения значительна;
• необходимое расположение кожуха;
• возможность обрушения отдельных слоев грунта во время прохождения песка.

Бурение шнековым методом

Эффективный и безопасный способ разработки мелководной скважины на подвижных и легких почвах с высоким процентом песка в составе. Создание рабочего канала для гидротехнического сооружения осуществляется винтовой штангой, оснащенной концевой фрезой и лопастными элементами, которые предназначены для подъема грунта на поверхность.

Сверлильный станок для сверления винтовым методом может быть компактным или большим, требующим предварительной установки на специальное оборудование.

Преимущества данного метода:

• высокоскоростные работы по бурению;
• легкий агрегат и нессложная установка оборудования на месте;
• отсутствие привлечения профессионалов и дорогостоящего оборудования для подъема грунта на поверхность;
• возможность работы на небольших площадях.

Для разработки скважины используется гидравлический роторный агрегат — буровая установка, оснащенная вращающимся долотом и поворотным механизмом. Ротационное бурение обеспечивает эффективное освоение канала скважины, быстрое достижение глубоких водоносных горизонтов скважины.

На участках с рыхлыми и подвижными грунтами, в которых присутствует еще песок и глина, скважина оборудована ложечным сверлом – цилиндрической установкой со спиральными отверстиями. Для плотных суглинистых грунтов применяют спиральные сверла, работающие по принципу штопора. Для скалистых и плотных грунтов — долото заостренной конструкции.

Бурение с промывкой скважины

Наиболее эффективный и действенный способ создания скважины глубиной не менее 35 метров — это использование мини-установки для бурения скважин на воду, которая способна обеспечить скорость проходки до 12 м/ч, что значительно выше других методов.

Вопрос бурения включает в себя обязательную промывку скважины двумя способами (прямой и обратный).

• Прямой метод предполагает подачу раствора для выщелачивания и выброса грунта на поверхность.
• Обратная промывка предполагает подачу раствора в скважину и последующую откачку грунтовой массы с помощью насоса.
• В качестве канала передачи моющего раствора берутся трубы или шланги для бурения.

Буровой раствор выполняет следующие функции:

• Охлаждение, смазка рабочих элементов буровой установки;
• выщелачивание грунта из скважины;
• укрепление корпуса.

Для подачи моющего раствора в канал используются мотопомпы и другое буровое насосное оборудование.

Самодельные устройства для бурения скважин

Простейшим водозаборным устройством является скважина абиссинского колодца. Чтобы ее устроить вовсе не нужно сложного оборудования или приспособлений. Достаточно раздобыть «бабу», а это груз килограмм на 20 – 25 и изготовить подбабок – по сути, хомут, надежно охватывающий забиваемую трубу.

Элементарное приспособление для пробивки абиссинских скважин показано на рис.1, где:

1. Хомут для крепления блоков.

2. Блок.

3. Канат.

4. Баба.

5. Подбабок.

6. Забивная труба.

7. Труба водозаборная с фильтрующим устройством. На переднем конце она оснащена копьевидным наконечником, диаметр которого больше всех остальных составляющих. Поднимая и резко опуская бабу, два человека достигают водоноса на глубине до 10 метров за один световой день.

Чертеж рис.1 не предусматривает треноги

Не отрицая действенности такого способа, обращаем внимание, что с треногой легче управлять направлением погружения, ведь шурф должен быть строго вертикальным. Треногу легко сделать своими руками из подручных материалов

Бурение классических скважин на воду может производиться ударно – канатным способом, оборудование для реализации такой технологии отличается такой простотой, что «просится» быть изготовленным своими руками.

Простейшие малогабаритные установки такого типа позволяют бурение скважин на воду в глубину до 100 метров. Характерным недостатком такого способа является низкая производительность при проходке, поскольку процесс связан с постоянными подъемами инструмента для выгрузки грунта из скважин после каждых 5 – 8 ударов. В то же время ударно – канатный способ дает возможность наиболее качественного вскрытия водоносных пластов. Простейшее приспособление, показанное на рис.1, легко подвергается модернизации установкой привода на лебедку с муфтой сброса, а также установкой дополнительного ручного подъемного механизма для сборки обсадных труб, что доступно сделать своими руками в домашних условиях.

Популярны самодельные установки для бурения скважин на воду с применением шнекового инструмента. Это целая гамма решений от простого садового бура, на котором имеется возможность наращивать по длине бурильную штангу, до достаточно сложных механизмов, подходящих под классификацию МГБУ. На них применяются уже электрическая или ДВС тяга.

При желании простой шнековый бур можно сделать своими руками, ведь пригодится не только для бурения водяных скважин, но и при постройке ограждений участка и при создании свайного ростверкового фундамента, значительно снижая объем земляных работ. Для этого можно использовать чертеж с рис.3, при необходимости изменив размеры в соответствии с предпочтениями изготовителя.

Более сложные приспособления для бурения шурфов таким способом включаю в себя буровую вышку, представляющую собой традиционную треногу.

Одному работнику под силу выполнить работу, но при этом существует опасность отклонения буровой колонны от вертикали. Поэтому обычно работают вдвоем, равномерно нагружая обе стороны рычага.

Учитывая трудоемкость выполнения работ, целесообразно максимально механизировать процесс бурения. Для этого есть все условия, поле непродолжительных поисков на строительных рынках можно приобрести любые детали или узлы и сделать бурилку самостоятельно.

Как видно из рис.6, многие промышленные образцы не сравняться с такой самоделкой по элегантности исполнения и компоновки такой установки. Судя по виду проводников, электрическая схема разработана и исполнена под напряжение 220 вольт. Размер бурового инструмента показывает, что установкой доступно исполнение скважин среднего и высокого дебита.

Производственная установка для бурения с электроприводом

Чтобы изготовить буровую установку с электрическим приводом самостоятельно, рекомендуется начинать с поиска рабочих материалов и инструмента:

• электрическая дрель со сверлами;
• отвертка;
• болгарка;
• сварочный аппарат;
• бур;
• стекло;
• редуктор;
• рамка.

Для подачи воды в скважину в постоянном режиме предусматривается подключение бурового агрегата к редуктору, выполняющему функцию электрического привода. Канал очищается с помощью Бейлера.

Производство буровой установки осуществляется следующим образом:

• Заготавливается отрезок трубы нужного размера.
• Делается клапан внизу снаряда.
• Приваривается сверху защитная сетка.
• Приваривается ручка или “ушки” для закрепления каната.
• Затачивается нижняя часть снаряда или приваривается несколько “зубов” из металлических отрезков или кусков толстой проволоки.
• Делается тренога из металлических труб.
• Устанавливается блок, лебедка и двигатель для поднятия снаряда из шахты.
• Привязывается канат к желонке и собирается конструкция.

Малогабаритная буровая установка является производительным оборудованием для разработки водоносного горизонта на частной территории. Конструкционно буровые установки просты и надежны. Однако, имеются существенные отличия между блоками с точки зрения стоимости, технических параметров и срока службы.

Самодельные

Буровые агрегаты встречаются не только заводского типа. Они также могут представлять собой конструкции которые делают своими руками. Хотя стоит сразу отметить, что самостоятельное изготовление такого устройства может быть оправдано только в случае его неоднократного применения или если у вас есть в наличии большая часть комплектующих, инструмента, сварочное оборудование и гаража.

Если вы хотите построить бурильную установку самостоятельно, то следует обратить внимание на простейшую шнековую бурилку, так как ее можно изготовить самостоятельно за несколько дней. Она устанавливается на основание, к которому привариваются направляющие, по ним будет подниматься и опускаться электродвигатель с редуктором, к нему посредством вертлюга будет крепиться бур

Порядок действий следующий:

1. Начать следует с закупки материалов, чтобы изготовить основания, штанг, вертлюг. Также необходимо приобрести лебедку, электродвигатель (2–2,5 кВт) и редуктор.
2. Затем следует изготовить основание, исходя из мощности двигателя и передаточного числа редуктора.
3. Далее нужно сделать вертлюг и штанги. Эти части устройства необходимо покупать, можно заказать у слесаря, он выточит эти детали с необходимой точностью.
4. Затем необходимо собрать всю конструкцию и подготовить место для крепления электродвигателя.
5. Только после этого производится монтаж двигателя и редуктора на раму.
6. Далее необходимо закрепить лебедку и соединить ее трос с рамой двигателя.

После того как собран каркас, смонтирован движок, редуктор и лебедка, можно приступать к изготовлению бура.

Под основания устройства можно взять толстостенную трубу с диаметром не менее 50 мм

В процессе изготовления каркаса важно помнить о геометрической правильности сборки – все устройство должно быть строго соосно. Не забудьте проверить вертикальность и горизонтальность, пробить диагонали и углы наклона

Размеры каждого устройства подбираются индивидуально в зависимости от мощности двигателя.

Обычный шнековый бур также делается самостоятельно из полуторадюймовой трубы и стальных полуколец, которые навариваются на нее в виде спирали, а потом затачиваются. Наконечник изготавливается – методом наваривания стальных полос на конец трубы. Если грунт в предполагаемом месте каменистый, то лучше приобрести заводской бур из закаленной стали.

Чертеж бура на 159 мм

Электрическая лебедка значительно ускорит выемку штанг из скважины. Ее желательно оборудовать пультом управления с возможностью реверса.

Следующим шагом будет создание вертлюга. К сожалению, делать его также должен слесарь по представленному чертежу. Если специалиста нет – вертлюг придется покупать.

Схема вертлюга

Чертеж вертлюга МГБУ

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Разновидности буровых установок

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

• агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;

• установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;

• роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

• роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.
