Бойлер косвенного нагрева своими руками: 4 недостатки

Порядок изготовления бойлера

Для изготовления самодельного бойлера косвенного нагрева необходимо:

• подготовить емкость;
• сделать змеевик;
• выполнить теплоизоляционные работы;
• собрать конструкцию;
• подключить змеевик к отопительной системе дома;
• подключить подачу холодной воды;
• сделать кран или разводку для теплой воды.

Этап #1 — из чего и как сделать бак?

Емкость, в которой будет находиться теплая вода, может быть изготовлена из пластика, нержавейки, эмалированного металла и т. п. Словом, подойдет любой устойчивый к коррозии бак достаточно чистый и имеющий подходящие размеры. Для работы с металлической емкостью, разумеется, понадобится сварочный аппарат. Емкости, покрытые эмалью или слоем стеклокерамики, особой устойчивостью к коррозии не отличаются и могут потребовать замены уже через год после начала эксплуатации. Баки из нержавеющей стали гораздо надежнее и долговечнее.

Вполне подходящим для изготовления бойлера считается газовый баллон. Лучше всего приобрести новую емкость, но если такой возможности нет, подойдет и баллон, бывший в употреблении. Его нужно просто разрезать на две части, а затем тщательно зачистить и прогрунтовать внутренние стенки баллона. Если этого не сделать, придется на несколько недель смириться с тем фактом, что вода, поступающая из бойлера, пахнет пропаном.

Подходящим баком для бойлера косвенного нагрева может стать газовый баллон. Он достаточно прочный, имеет подходящие размеры и конфигурацию

В баке делают отверстия:

• для подачи холодной воды;
• для вывода горячей воды;
• два — для монтажа змеевика с теплоносителем.

Поскольку в летнее время отопительное оборудование не используется, понадобятся альтернативные источники обогрева теплоносителя. Некоторые успешно используют для этих целей солнечные панели, установленные на крыше. Более бюджетный вариант решения проблемы — монтаж электрического ТЭНа.

Этап #2 — решаем вопрос о теплоизоляции

Чтобы уменьшить естественные потери тепла, снаружи бойлера обязательно нужно положить слой хорошей теплоизоляции. Теплоизоляционные работы, как правило, удобнее выполнять еще до того, как конструкция будет собрана. В качестве утеплителя можно использовать любой подходящий материал, даже обычную монтажную пену. Утеплитель закрепляют с помощью клея, проволочной стяжки или любым другим способом

Важно, чтобы утеплен был весь корпус бойлера, поскольку от качества теплоизоляции зависит КПД работы прибора

Иногда теплоизоляцию делают с помощью большего по диаметру бака. В него вставляют бойлер, а пространство между стенками этих емкостей заполняют утеплителем

Этап #3 — изготовление змеевика

Змеевик делается из металлической или пластиковой трубы малого диаметра. Трубу аккуратно наматывают на цилиндрическую оправку, в качестве которой можно использовать достаточно прочную трубу большого диаметра, оцилиндрованное бревно и т. п.

Чтобы сделать змеевик для бойлера косвенного нагрева, можно использовать как металлические, так и пластиковые трубы малого диаметра. Их размещают в центре емкости или вдоль ее стен

Диаметр самого змеевика и количество витков подбирают в зависимости от размеров и конфигурации бака. Чем больше площадь змеевика, с которой контактирует вода, тем быстрее вода прогреется до необходимой температуры.

Не стоит прилагать особые усилия при наматывании трубы на оправку. Если змеевик будет прилегать к оправке слишком плотно, его будет трудно снять.

В процессе эксплуатации на поверхности нагревательного элемента скапливаются различные отложения. Примерно раз в год змеевик следует от них очищать.

Этап #4 — сборка и подключение конструкции

После того, как все элементы готовы, следует собрать устройство. Если в процессе сборки слой теплоизоляции был поврежден, необходимо его тщательно восстановить.

Змеевик подключают к системе отопления дома, затем монтируют трубы подачи холодной воды. Для горячей воды обычно устанавливают кран или сразу делают разводку на ванную комнату, кухонную мойку и т. п.

Для установки такого бойлера на стене можно использовать кронштейны. Чтобы надежно закрепить конструкцию, к металлическому баку приваривают специальные «ушки», которые делают из стального уголка. Остается надежно прикрепить устройство в удобном месте и наслаждаться полноценным горячим водоснабжением без лишних затрат.

Порядок подключения

После подбора наиболее подходящей схемы необходимо подобрать оборудование. Помимо основных устройств также потребуются распределительные гребенки, шаровые краны, вентили, обратный либо трехходовой клапаны.

Подключение производится в такой последовательности:

1. Подготовка места установки (стена, пол).
2. Устройство разводки, обозначение соответствующими цветами выводов под холодную/горячую воду.
3. Сборка тройников и клапана давления. Соединения закрепляются клеем-герметиком.
4. Монтаж кранов на горячую и холодную воду.
5. Подключение к электросети, установка автоматики и термодатчика.
6. Выбор режима работы.
7. Проверка подключения.

Такой порядок действий является общим и подходит для большинства моделей бойлеров.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Виды бойлеров косвенного нагрева

Классические модели

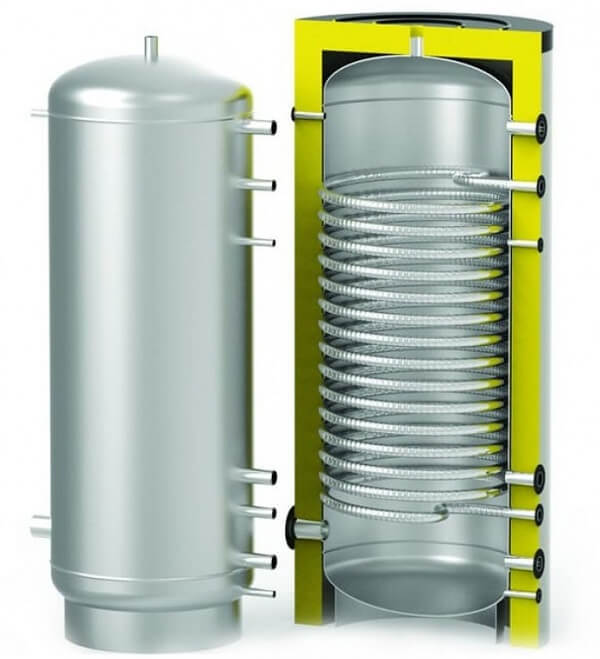

Бойлер косвенного нагрева – цилиндрический, кубический или прямоугольно-параллелепипедный аппарат накопительного типа, с помощью которого производится и подается горячая вода к смесителям сантехнических приборов. Устанавливается в столовых, барах, ресторанах, а также в домах с автономным или (и) централизованным отоплением с целью создания системы ГВС.

В конструкцию и комплектацию агрегата входят: корпус, состоящий из внешнего кожуха, утеплителя и внутреннего бака; змеевик-теплообменник, магниевый анод и рециркуляционный патрубок; подвод/отвод для холодной/горячей воды и вход/выход для циркулирующего теплоносителя; насос, термометр, термостат, сливной кран, водный фильтр и трехходовой клапан; группа безопасности и блок управления. Крепится прибор вертикально в непосредственной близости от котла в специально предусмотренном помещении: объемом ≤ 200 л к капитальной стене, емкостью ˃ 200 л – к полу.

Отличительная особенность рассматриваемого накопителя – отсутствие штатного источника питания, место которого занимает котел, вырабатывающий энергию для отопительной системы. Чтобы к мойке, раковине, ванне и душу поступала горячая вода, агрегат «привязан» одним замкнутым контуром к СГВС, другим – к СО.

Часть теплоносителя, предназначенного для радиаторов, направляется в бак, сверху вниз проходит через змеевик, возвращается в котел; холодная вода подается в емкость, снизу вверх нагревается от теплообменника, под давлением движется к смесителям, по кольцевому трубопроводу рециркулирует обратно.

Поскольку доля тепловой энергии, предназначенной для отопления, потребляется бойлером, одноконтурный котел подбирается с 30-процентным запасом мощности, кроме того, на входе в бак устанавливается 3-ходовой клапан, который посредством реле регулирует баланс между системами. Не менее полезен утеплитель, благодаря наличию которого вода за сутки остывает всего лишь на 2…4 °С.

Преимущества классических бойлеров косвенного нагрева:

• высокая производительность – одновременная подача к нескольким точкам разбора;
• возможность рециркуляции – после открытия крана мгновенно поступает горячая вода;
• наличие теплоизоляции – жидкость остывает в сутки не более чем на 4 °С;
• фактор косвенного нагрева – низкая себестоимость получаемой воды;
• простота конструкции – удобство пользования.

Недостатки:

• длительность нагрева при больших габаритах бака;
• периодический отбор тепла из системы отопления;
• невысокая эффективность в сезон «весна-осень».

Как видно, наибольший плюс классических моделей – отсутствие потребления электричества, газа или другого топлива. Существенный минус – по завершении отопительного сезона это преимущество теряет силу.

Комбинированные модели

Комбинированный бойлер – это усовершенствованная модификация классической модели, которая после отключения отопления использует собственные источники энергии.

Конструктивное исполнение предусматривает: дополнительный теплообменник под контур, например, с солнечной батареей; фланец для присоединения «мокрого» или «сухого» ТЭНа. Эти устройства, в зависимости от целесообразности, работают как в паре с отопительным котлом, так и самостоятельно – ТЭН, во избежание преждевременного износа, на время длительного простоя отключается от бака.

Кроме данных устройств, в сеть ГВС может врезаться тепловой насос или (и) система централизованного отопления. Для обеспечения безопасности, так же как и в случае с классической версией, устанавливаются: на входе в накопитель – обратный и предохранительный клапаны для предотвращения обратного тока и слива излишек воды; на выходе – гидроаккумулятор для регулирования объема жидкости, меняющегося под воздействием температуры.

Преимущества комбинированных бойлеров косвенного нагрева:

• широкие возможности комплектации источниками питания;
• доступность эксплуатации только 1 либо сразу 2 теплообменников;
• высокие теплосберегающие характеристики;
• эффективное обеспечение горячей водой;
• несложное периодическое обслуживание;
• комфортность пользования.

Недостатки:

• сравнительно непростой монтаж системы;
• высокая общая стоимость.

По сравнению с классическими комбинированные модели более практичные, поскольку обладают возможностями подключить ТЭН и второй контур подогрева. Правда, за дополнительные источники энергии нужно платить.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Видео: изготовление бойлера косвенного нагрева

Если на даче или в загородном доме не подведена горячая вода или вы не хотите зависеть от сезонных отключений, прочитайте эту статью. Мы расскажем, как сделать бойлер самостоятельно. Прибор косвенного нагрева можно собрать с минимальными финансовыми затратами.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет. В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Делаем бойлер своими руками на дровах

Изделие имеет конструкцию самовара и не зависит от энергоснабжения.

• В первую очередь следует изготовить печь, с помощью которой будет нагреваться вода внутри титана.
• Устанавливать бак можно на печь, сваренную из отрезка металлической трубы большого диаметра или сложенную из кирпича.
• Для печи из кирпича емкость для воды может быть как квадратной, так и круглой. Дымоотводная трубка приваривается к металлической панели, которая будет закрывать печь сверху. Водяной бак без дна приваривается к металлической поверхности печи.
• Печь по типу буржуйки изготавливается из трубы, в которой вырезаются отверстия для дверей топки и поддувала. Для укладки колосника внутри трубы укрепляются кронштейны. Дно и верх емкости заваривается листами металла. Дымоходная труба приваривается к круглому отверстию, которое вырезается в верхней части печи. Проходить труба должна будет через емкость, и нагревать воду до нужной температуры.
• Дымоход выводится на улицу.
• Для поступления воды и ее выхода к баку следует приварить два патрубка.
• В бойлер, сделанный своими руками, вода может заливаться вручную, поступать из установленного выше конструкции накопительного бака или из магистрали.

Такие водонагреватели способны не только подать горячую воду, но и обогреть помещение.

Установив бойлер, сделанный своими руками, и открывав кран, можно моментально получить горячую воду. По сравнению с водонагревателями, которые работают на электричестве или газе, бойлер поможет сэкономить на энергоносителях.

Варианты схем подключения

Выбор в пользу той или иной схемы обвязки обусловлен типом системы и видом бойлера. Подбор точки расположения БКН производится с учетом размещения котла, разводки, врезки насосов.

С трехходовым клапаном

Клапан ставится взамен переключателя, управляемого термореле. При остывании воды теплоноситель из контура отопления перетекает в бойлер.

При использовании этого способа обвязки производится одновременное включение системы отопления и бойлера, применяется запорная арматура. БКН ставится недалеко от котла, на подаче размещается циркуляционный насос, за ним — трехходовой клапан.

Схема особенно эффективна при использовании нескольких отопительных приборов.

Схема подключения с трехходовым клапаном

Такой вариант — приоритетный, подогрев воды в БКН производится в короткие сроки при выключении отопления на 30-60 минут. При повышении температуры до установленной, включается клапан, возвращающий  теплоноситель обратно в систему.

С циркуляционными насосами

Схема эффективна при не частом использовании бойлера либо при потребности в воде с невысокой температурой. Один насос ставится на подающей трубе перед водонагревателем, второй — на трубе отопления.

Насос подключен от термостата и приводится в действие лишь при падении температуры. При задействовании принудительной циркуляции вода прогревается значительно быстрее.

Схема с двумя насосами

Установка реализована без трехходового клапана, в соединениях установлены обычные тройники.

С гидрострелкой

Вариант с гидрострелкой эффективен для БКН вместимостью не менее 200 л, применителен для многоконтурных систем.

Обвязка с гидрострелкой

Гидрострелка — гидрораспределитель, устанавливаемый для упрощения схемы врезки. При его установке монтаж насосов на все ветки системы не нужен. Тепловой удар маловероятен: во всех контурах давление воды одинаково.

Схема с рециркуляцией теплоносителя

Непрерывное обращение теплоносителя требуется, когда имеется прибор, нуждающийся в непрерывном притоке горячей воды, к примеру, полотенцесушитель. Когда он подключен системе, теплоноситель всегда будет перемещаться, а сушилка работать и служить одновременно в качестве отопительного прибора.

Преимущество данной схемы — постоянное наличие горячей воды.

Схема с рециркуляцией

Минусы схемы:

1. Повышенный расход топлива для постоянного прогрева воды.
2. Смешение воды в БКН. Горячая вода поднимается в верхнюю половину бачка и из нее направляется на точки водопотребления. При рециркуляционной схеме происходит смешение горячей и поступающей холодной воды, из-за чего температура ее на выходе получается ниже.

Можно приобрести модель БКН с рециркуляцией, укомплектованную патрубками под полотенцесушитель. Но дешевле купить обыкновенный прибор, а для подсоединения сушилки использовать тройники.

Схема с энергонезависимым котлом

Отличие этой схемы — расположение бака выше котла и отопительных устройств. Здесь больше подходят настенные БКН, навешиваемые на высоту до 1 м от уровня пола.

Модели напольной установки значительно проигрывают настенным в скорости нагрева воды. Температура ее существенно ниже, примерно равна температуре теплоносителя в обратке, а запас меньше.

Схема подключения БКН в гравитационную систему

Принцип отопления с энергонезависимым котлом построен на действии гравитации. Теплоноситель обращается даже при отключении насосов или подачи электроэнергии.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.
